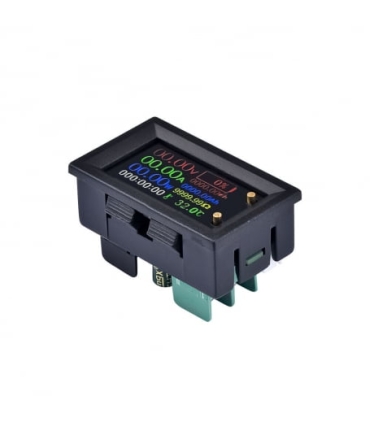

مولتی فانکشن روپنلی دیجیتالی DC دارای نمایشگر IPS ابعاد 1.14 اینچ رزولوشن 135*240 با قابلیت سنجش المان های DC حداکثر 20 آمپر با دماسنج داخلی

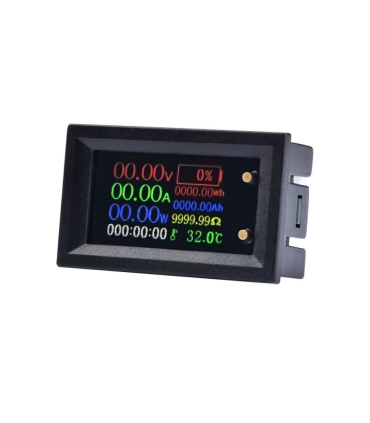

این ولتمتر و آمپرمتر رو پنلی چند منظوره با دارا بودن یک نمایشگر IPS به اندازه 1.14 اینچی با وضوح بالا، رزولوشن 135*240 قابلیت سنجش انواع پارامترهای الکتریکی را دارا می باشد. مولتی فانکشن روپنلی دیجیتالی قابلیت سنجش و اندازه گیری ولتاژ ، جریان ، ظرفیت (Ah) ، دما ، مقدار وات ساعت (Wh) و همچنین زمان شروع به کار دستگاه را دارا می‌باشد همچنین می توانید با ورود به بخش تنظیمات آن تغییرات لازم را اعمال و یا حتی دستگاه به حالت اولیه یا کارخانه برگردانید.
نکته
سیم کانکتور XH فقط به عنوان منبع تغذیه مستقل در اندازه گیری ولتاژهای زیر 7 ولت استفاده می شود و در اندازه گیری ولتاژهای بالای 7 ولت نیازی به اتصال این سیم نیست.

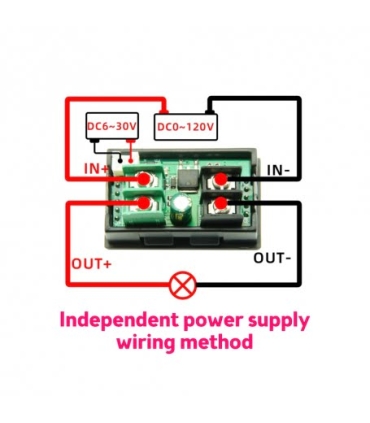

تصاویر سیم بندی در انتهای توضیحات می باشد به نحوه اتصالات دقت گردد.
ماژول محافظ اتصال کوتاه ندارد .
استفاده از تنظیمات مولتی فانکشن
برای ورود به تنظیمات پس از متصل نمودن کانکتور و روشن شدن روپنلی دکمه بالای روپنلی را به مدت چند ثانیه فشار دهید تا وارد تنظیمات شوید .
پس از ورود به تنظیمات مجدد می توانید با فشردن همان دکمه بین تنظیمات حرکت نمایید.
با فشردن دکمه پایین نیز می توانید تنظیمات را ذخیره نمایید. (کلمه OK نمایان می گردد).
برای خروج از تنظیمات نیز گزینه آخر با نام EXIT را انتخاب نمایید .
تنظیم پارامتر های منو (V-ADJ , A-ADJ , V-LOW , V-FULL)
برای تنظیم پارامتر های گزینه های 03 ، 04 ، 05 ، 06 پس از منتقل شدن بر روی هر گزینه
برای افزایش مقدار پارامتر، دکمه 2 (دکمه پایینی) را برای مدت طولانی فشار دهید.
برای کاهش مقدار پارامتر، دکمه 1 (دکمه بالایی) را برای مدت طولانی فشار دهید.
نمایش زمان
نمایش زمان در واقع تایم شروع به کار مصرف کننده می باشد که نشان می دهد چه مدت است در حال کار می باشد.
نمایش وات ساعت Wh و آمپر ساعت Ah
در حین استفاده و اتصال مصرف کننده مقدار وات ساعت و آمپر ساعت نمایش داده می شود.
نمایش دما
نمایش دما توسط دماسنج داخلی موجود بر روی مولتی فانکشن نمایش داده می شود و نمایش دهنده دمای خود و محیط اطراف است و نه مصرف کننده
Specification
Model: CX0227A
Voltage measurement range: 7 to 120 volts DC
Current measurement range: up to 20 amps
Capacity measurement range: 0 to 9999.99 amp hours
Power measurement range: 0 to 9999.99 Wh
Temperature measurement range: 0 ~ 99 °C (with internal thermometer)
Time measurement range: 0~999:59:59 (second:minute:hour)
Input/output interface: with 20 amp current terminal
Red and black wires with XH communication connector with the ability to connect to an independent power source DC 6~30V
Common power supply DC 7~120V
Ability to display power percentage based on voltage reference
Overall dimensions: 25 x 28.67 x 47.5 mm
Dimensions for installation: 45 x 26 mm
Red and black wire telecommunication connector type: XH-2.54-2P
It does not show impedance
Display type: IPS LCD
Display dimensions: 1.14 inches
مشخصات
- ابعاد
- 25×28.67×47.5 میلی متر
- منبع تغذیه
- مشترک DC 7~200V
- نشانگر
- قابلیت نمایش درصد توان بر اساس مرجع ولتاژ
- شماره مدل
- CX0227A
- رابط ورودی
- خروجی: دارای ترمینال جریان بالای 20 آمپری
- محدوده اندازه گیری ولتاژ
- 7 الی 200 ولت DC
- محدوده اندازه گیری جریان
- حداکثر 20 آمپر
- محدوده اندازه گیری ظرفیت
- 0 الی 9999.99 آمپر ساعت
- محدوده اندازه گیری برق
- 0 الی 9999.99 وات ساعت
- محدوده اندازه گیری دما
- 0 ~ 99 درجه سانتی گراد (دارای دماسنج داخلی)
- محدوده اندازه گیری زمان
- 0~999:59:59 (ثانیه:دقیقه:ساعت)
- ابعاد برای نصب
- 45×26 میلی متر
- نوع نمایشگر
- IPS LCD
- ابعاد نمایشگر
- 1.14 اینچ
