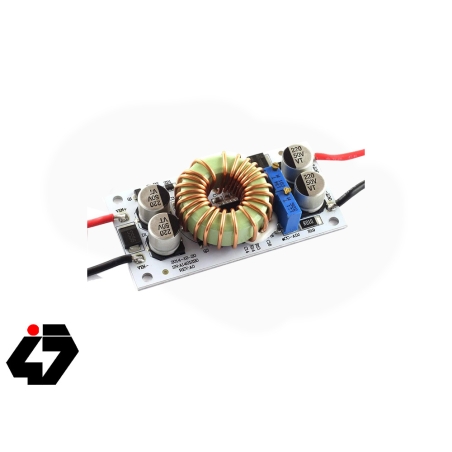

ماژول مبدل DC-DC افزاینده 250W برد آلومینیومی
ماژول مبدل DC-DC افزاینده 250W برد آلومینیومی
محافظ شارژ باتری های لیتیوم یون و پلیمر با پشتیبانی از سه باتری سری شده تا 10 آمپر
ماژول مبدل DC-DC افزاینده قابلیت تنظیم جریان و ولتاژ خروجی CC-CV ولتاژ ورودی 8/5 ولت تا 48 ولت ولتاژ خروجی 10 ولت تا 50 ولت جریان خروجی 8 آمپر توان 250 وات محافظت در مقابل اضافه جریان

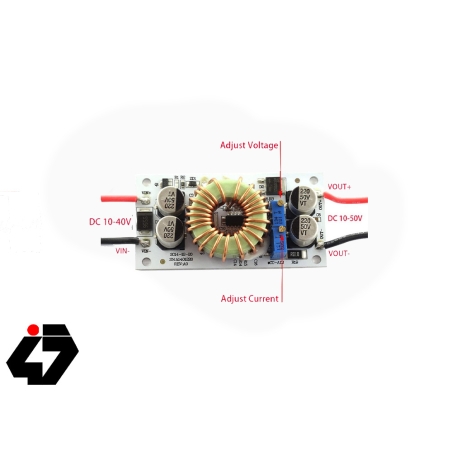

ماژول افزاینده 250 وات دارای دو جفت سیم در دو طرف ماژول بوده که یک دسته ورودی ولتاژ و دسته دیگر خروجی ولتاژ DC می باشد. این ماژول دارای دو مولتی ترن ( پتانسیومتر 10 دور آبی رنگ) می باشد. یکی از پتانسیومتر ها برای تغییر ولتاژ خروجی و دیگری برای تنظیم و محدود کردن جریان خروجی می باشد.
توجه داشته باشید در صورتی که مولتی ترن محدود کننده جریان را در موقعیتی باشد که جریان بسیار محدود شود , ولتاژ خروجی نخواهید داشت.
ازاین ماژول در تبدیل 12 ولت به 24 ولت ، شارژرها ، منابع تغذیه و... میتوان استفاده کرد
Specification
Model: HX-3S-FL10-A
Dimension: 53 x 14 x 4 mm
Weight: 3.5 g
Over Voltage Range: 4.25-4.35V ±0.05V
Over Discharge Voltage Range: 2.3-3.0V ±0.05V
Maximum Operating Current: 6-8A
Maximum Transient Current: 10-13A
Quiescent Current: <30uA
Internal resistance: <100mΩ
Charging Voltage: 12.6 – 13V
Working Temperature: -40~+50℃
Storage Condition: -40~ +80℃
Effective Life: > 30000 hours
Short circuit protection: Yes, delayed self recovery
مشخصات
- ابعاد
- 70x36x13 میلی متر
- ساخت کشور
- چین
- ولتاژ ورودی ( کاری )
- 10 تا 40 ولت DC
- ولتاژ خروجی
- 10 تا 50 ولت DC
- جریان مصرفی
- 6 آمپر
- جریان خروجی
- 6 آمپر
