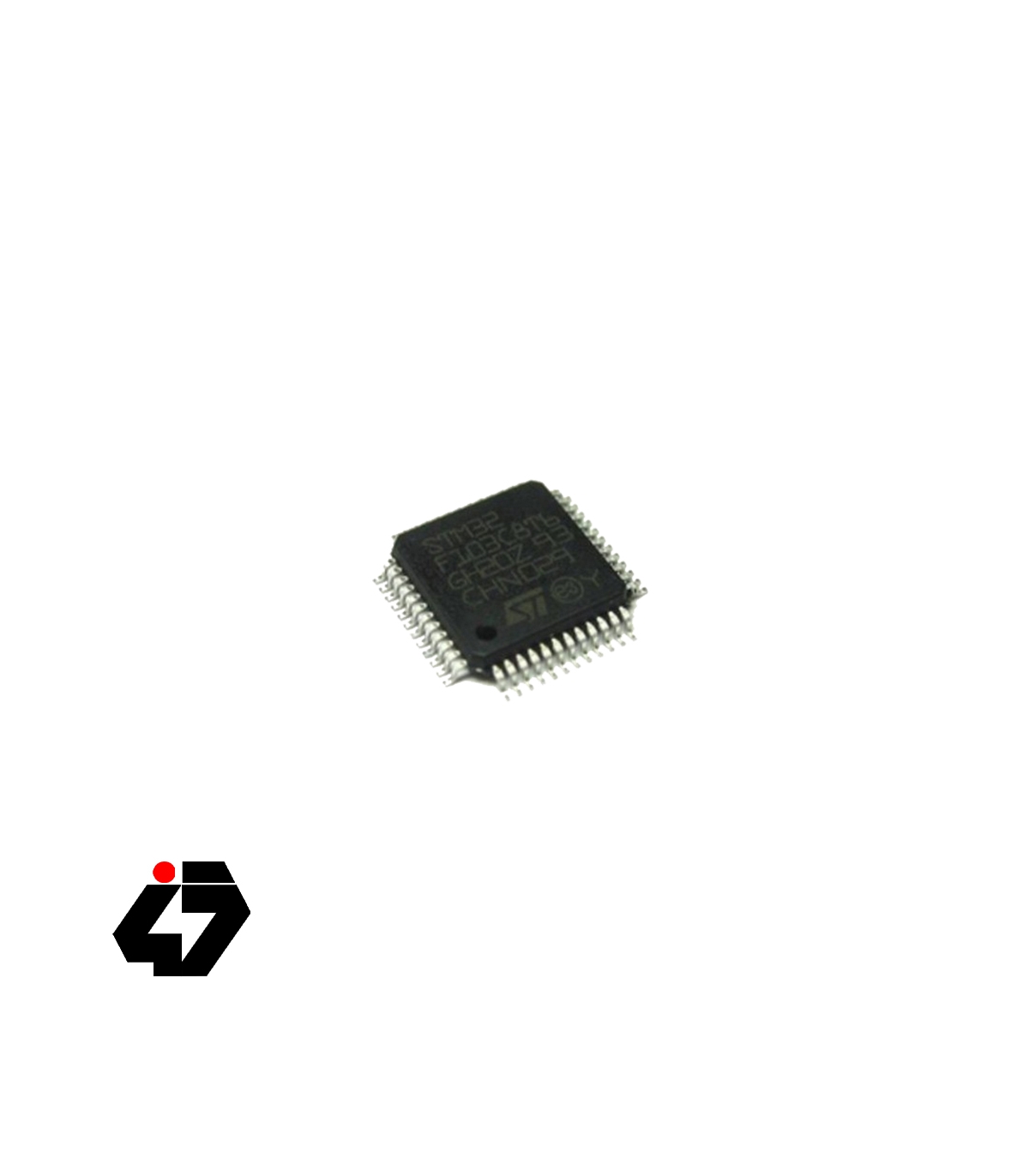

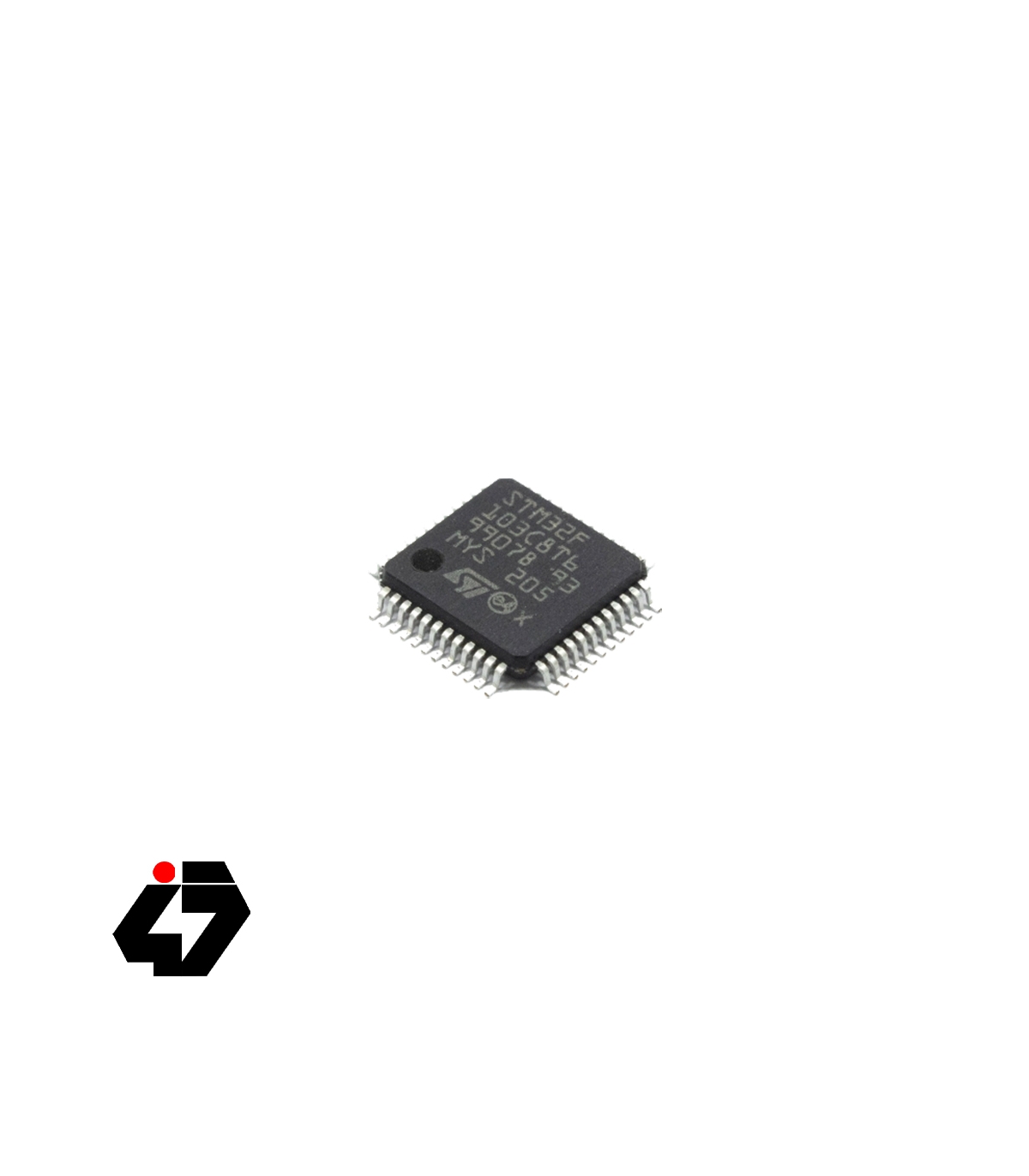

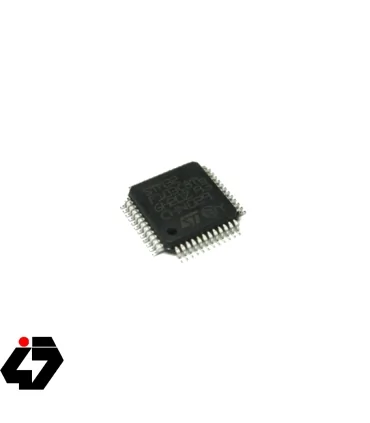

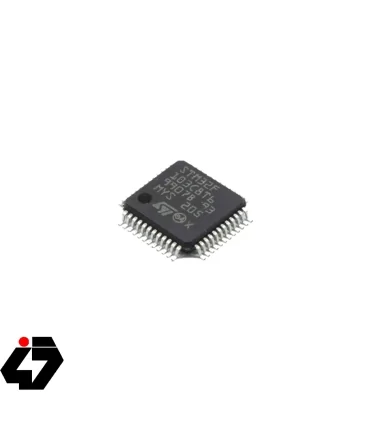

میکروکنترلر STM32F103C8T6

میکروکنترلر STM32F103C8T6 جزء خانواده STM32 است که بر اساس هسته ARM Cortex-M3 توسط شرکت STMicroelectronics طراحی شده‌است.

ARM Cortex-M3 یک معماری 32 بیتی از خانواده ARM است که به دلیل مصرف انرژی پایین محبوبیت زیادی در بین طراحان پیدا کرده‌است.

این میکروکنترلر دارای پردازنده با فرکانس 72 مگاهرتز است که امکان اجرای برنامه‌‌های پیچیده را فراهم می‌کند. همچنین دارای حافظه فلش با ظرفیت 64 کیلوبایت و 20 کیلوبایت حافظه رم (RAM) است.

این میکروکنترلر از پروتکل ارتباطی I2C ,SPI ,USART ,CAN ,USB پشتیبانی می‌کند، که این امکان را به شما می‌دهد تا با قطعات یا دستگاه‌های دیگر به‌راحتی ارتباط برقرار کنید.

Introduction

The STM32F103C8T6 microcontroller has a 32-bit ARM Cortex M3 processor core made by STMicroelectronics and operates at a frequency of 72 MHz. This microcontroller provides 64KB of FLASH memory on the chip. The STM32F103C8T6 microcontroller has 37 input / output pins and communication protocols: I2C, SPI UART / USART. The STM32F103C8T6 microcontroller has a working voltage of 2.4 to 3.6 volts and operates in the temperature range of -40 to +85 degrees Celsius.

Specification

Manufacturer: STMicroelectronics

Product Category: ARM Microcontrollers - MCU

RoHS: Details

Mounting Style: SMD/SMT

Package / Case: LQFP-48

Series: STM32F103C8

Core: ARM Cortex M3

Data Bus Width: 32 bit

Maximum Clock Frequency: 72 MHz

Program Memory Size: 64 kB

Data RAM Size: 20 kB

ADC Resolution: 12 bit

Number of I/Os: 37 I/O

Operating Supply Voltage: 2 V to 3.6 V

Minimum Operating Temperature: - 40 C

Maximum Operating Temperature: + 85 C

Packaging: Tray

Height: 1.4 mm

Length: 7 mm

Product: MCU

Program Memory Type: Flash

Width: 7 mm

Brand: STMicroelectronics

Data RAM Type: SRAM

Interface Type: CAN, I2C, SPI, USART, USB

Moisture Sensitive: Yes

Number of ADC Channels: 10

Number of Timers/Counters: 3 Timer

Processor Series: ARM Cortex M

Product Type: ARM Microcontrollers - MCU

Subcategory: Microcontrollers - MCU

Supply Voltage - Max: 3.6 V

Supply Voltage - Min: 2 V

Tradename: STM32

Unit Weight: 0.006
