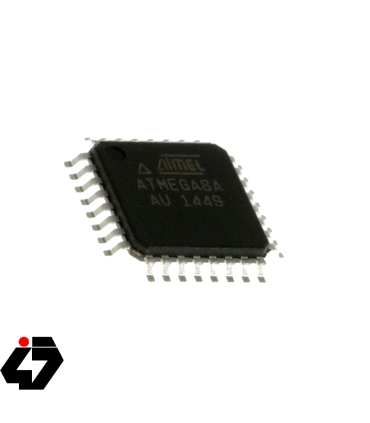

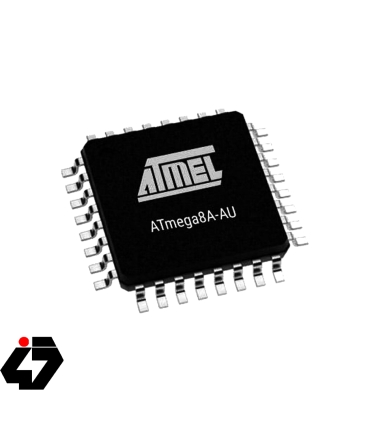

میکروکنترلر ATMEGA8A-AU پکیج SMD TQFP-32 ORG اورجینال

میکروکنترلر ATMEGA8A-AU دارای هسته پردازنده 8 بیتی AVR (پکیج SMD) بوده و با فرکانس 16 مگاهرتز کار می کند. این میکروکنترلر 8 کیلوبایت حافظه FLASH روی تراشه را فراهم می کند. میکروکنترلر ATMEGA8A-AU دارای 23 پین ورودی/خروجی و پروتکل های ارتباطی: I2C, SPI UART/USART می باشد. میکروکنترلر ATMEGA8A-AU دارای ولتاژ کاری 2.7 تا 5.5 ولت بوده و در محدود دمایی -40 تا +85 درجه سانتی گراد کار می کند.

 Introduction

The ATMEGA8A-AU is a 8-bit high-performance low-power AVR RISC-based Microcontroller combines 8kB ISP flash memory with read-while-write capabilities, 512B EEPROM, 1kB SRAM, 23 general purpose I/O lines, 32 general purpose working registers, three flexible timer/counters with compare modes, internal and external interrupts, serial programmable USART, a byte oriented Two-Wire serial interface, 6-channel 10-bit A/D converter, programmable watchdog timer with internal oscillator, SPI serial port and five software selectable power saving modes. The device operates between 2.7 to 5.5V. By executing powerful instructions in a single clock cycle, the device achieves throughputs approaching 1 MIPS per MHz, balancing power consumption and processing speed.

Specification

Product Category: 8-bit Microcontrollers - MCU

Mounting Style: SMD/SMT

Package / Case: TQFP-32

Core: AVR

Data Bus Width: 8 bit

Maximum Clock Frequency: 16 MHz

Program Memory Size: 8 kB

Data RAM Size: 1 kB

Operating Supply Voltage: 2.7 V to 5.5 V

Maximum Operating Temperature: + 85 C

Minimum Operating Temperature: - 40 C

Processor Series: megaAVR

Packaging: Tray

Brand: Microchip Technology / Atmel

Data RAM Type: SRAM

Data ROM Size: 512 B

Data ROM Type: EEPROM

Height: 1.05 mm

Length: 7 mm

Interface Type: SPI, TWI, USART

Number of I/Os: 23 I/O

Number of Timers/Counters: 3 Timer
