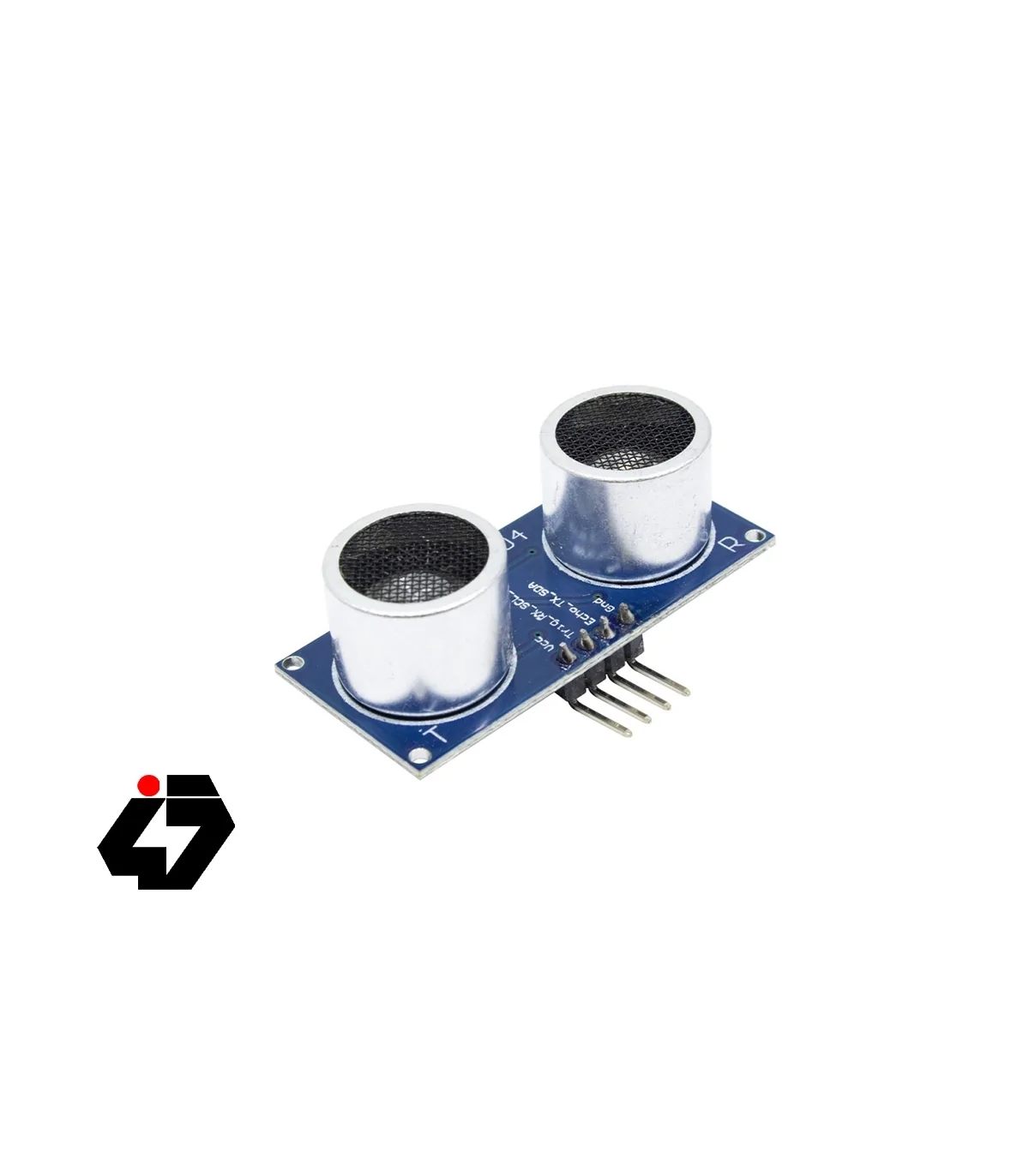

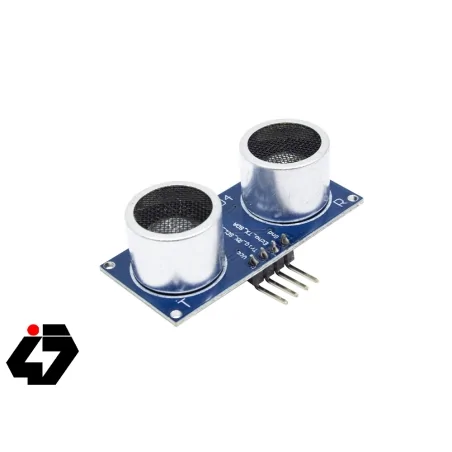

ماژول اولتراسونیک سنجش مسافت HC-SR04
ماژول اولتراسونیک سنجش مسافت HC-SR04
ماژول فاصله سنج اولتراسونیک (فراصوت) مشابه رادار برای اندازه گیری مسافت، سازگار با همه میکروکنترلرها و با دقت 3 میلی متر و ولتاژ کاری 5 ولت
اساس کار این ماژول اولتراسونیک ( فراصوت ) مشابه رادار یا ردیاب صوتی، تشخیص ویژگی‌های هدف از طریق تحلیل بازتاب امواج رادیویی یا صوتی می‌باشد.
این ماژول امواج صوتی با فرکانس بالا ایجاد می‌کنند و موج بازتاب شده را دریافت و تحلیل می‌کنند. این حسگرها با محاسبهٔ زمان بین فرستادن سیگنال و گرفتن بازتاب، فاصلهٔ جسم را محاسبه می‌کنند.
در این ماژول سنجش مسافت، فرستنده اولتراسونیک و حسگر بر روی یک برد قرار داده شده و مدار الکترونیکی واسط کار را برای استفاده از این ماژول بسیار ساده می نماید. به طور کلی این ماژول با همه میکروکنترلر ها سازگار می باشد.
Specification
1: Use voltage: DC5V
2: Static current: less than 2mA
3: level output: high-5V
4: level output: Low 0V
5: Sensor angle: not more than 15 degrees
6: Detection distance: 2cm-450cm
7: High precision: up to 3mm
Wiring, VCC, trig (control side), echo (receiving end), GND Ground
مشخصات
- ابعاد
- 45*20*15 میلیمتر
- ولتاژ ورودی ( کاری )
- 5
- قابلیت اندازه گیری
- 2 سانتیمتر تا 4 متر
- جریان مصرفی
- 15 میلی آمپر
