ماژول فاصله سنج لیزری VL53L1X

ماژول سنجش فاصله اولتراسونیک HC-SR04؛ اندازه‌گیری دقیق مسافت برای پروژه‌های الکترونیک و رباتیک

ماژول فاصله یاب لیزری براساس اصل ToF

ادامه مطلبShow less

0 تومان بدون مالیات

شناسه محصول :

دوست داشتن0

اضافه به مقایسه0

افزودن به فهرست علاقه‌مندی‌ها

توضیحات

ویژگی‌های ماژول فاصله‌سنج لیزری VL53LXX

ماژول سنسور VL53L1X یک سنسور فاصله سنج لیزری بر اساس روش Time-of-Flight (ToF) است.

ToF با سنجش مدت زمان رفت و برگشت یک موج، فاصله تا جسم را محاسبه می‌کند. سنسور VL53L1X می تواندفاصله ای تا رنج 4 متر را با فرکانس حداکثر 50Hz محاسبه کند.

کنترل این ماژول کم مصرف از طریق رابط I2C صورت می‌گیرد.

در این ماژول برخلاف نسل‌های قبلی ماژول‌های فاصله سنج، فیلتر‌های IR و optic به صورت فیزیکی گنجانده شده و از آخرین تکنولوژی ToF شرکت ST بهره برده شده است که امکان محاسبه دقیق فاصله تا جسم را فراهم می‌آورد، مستقل از‌ آنکه رنگ و یا جنس جسم هدف چه باشد.

ماژول دارای رگولاتوری بر روی برد است که به خوبی در هر دو مود 3.3 و 5 ولت قابل راه‌اندازی است.

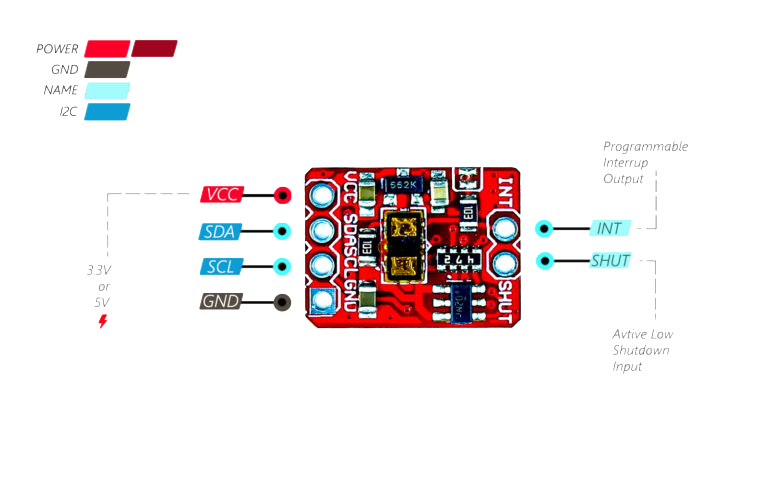

معرفی پایه‌های (Pinout) ماژول فاصله سنج VL53LXX

ماژول VL53L1X دارای شش پایه به شرح زیر است:

VCC : تغذیه ماژول (3 یا 5 ولت)

GND : زمین

SHUT : پین غیر فعال کردن ماژول (Active Low)

INT : پایه اینتراپت خروجی قابل تنظیم برای ارتباط با میکرو

SCL: کلاک برای ارتباط I2C

SDA : خط دیتای ارتباط I2C

ماژول فاصله سنج لیزری VL53L1X

Introduction

The VL53L1X is an advanced time-of-flight (ToF) laser ranging sensor that is a miniature ToF sensor with an accurate measurement range of up to 4 m and a fast measurement frequency of up to 50 Hz. It is available in a miniature reflowable package with integrated SPAD receive array, 940 The nm stealth Class1 laser emitter, physical infrared filters and optics provide optimum ranging performance in a variety of ambient lighting conditions and offer a variety of hood window options. Unlike traditional infrared sensors, the VL53L1X uses STToF technology to measure absolute distances regardless of target color and reflectivity. It is also possible to program the size of the ROI on the receiving array, thereby allowing the sensor FoV to be reduced.

Specification

Fully integrated micromodule

Size: 4.9x2.5x1.56 mm

Transmitter: 940 nm stealth laser (Class1)

SPAD (single photon avalanche diode) receive array with integrated lens

Low-Power Microcontrollers Run Advanced Digital Firmware

Pin compatible with VL53L0X FlightSense? Ranging Sensor

Fast and accurate long distance ranging

Distance measurement up to 400 cm

Ranging frequency up to 50 Hz

Typical full field of view (FoV): 27°

Receive programmable programmable area of interest (ROI) size on the array, allowing sensor FoV to be reduced

Receive programmable ROI locations on the array to provide multi-zone operational control of the host

I2C interface (up to 400 kHz)

Shutdown and interrupt pins

Voltage: 3.3-5v

Communication interface: I2C

Size: 12x17x3.2mm

Distance: 4cm-4m

ادامه مطلبShow less

جزئیات محصول

مشخصات

📐 ابعاد: 80*16.35 میلی‌متر

🌍 ساخت کشور: چین

⚡ ولتاژ ورودی ( کاری ): 3.3 الی 5

📏 قابلیت اندازه‌ گیری: 4 متر

🎯 دقت اندازه‌گیری: 3 میلی متر

📻 فرکانس: نمونه برداری تا 50 هرتز

رنج تشخیص: فاصله 40 تا 4000 میلی‌متر

طول موج: 940nm

زاویه دید: 27°

پیوست‌ها

datasheet VL53L1X

دیتا شیت ماژول فاصله سنج لیزری VL53L1X

دانلود (1.2MB)
