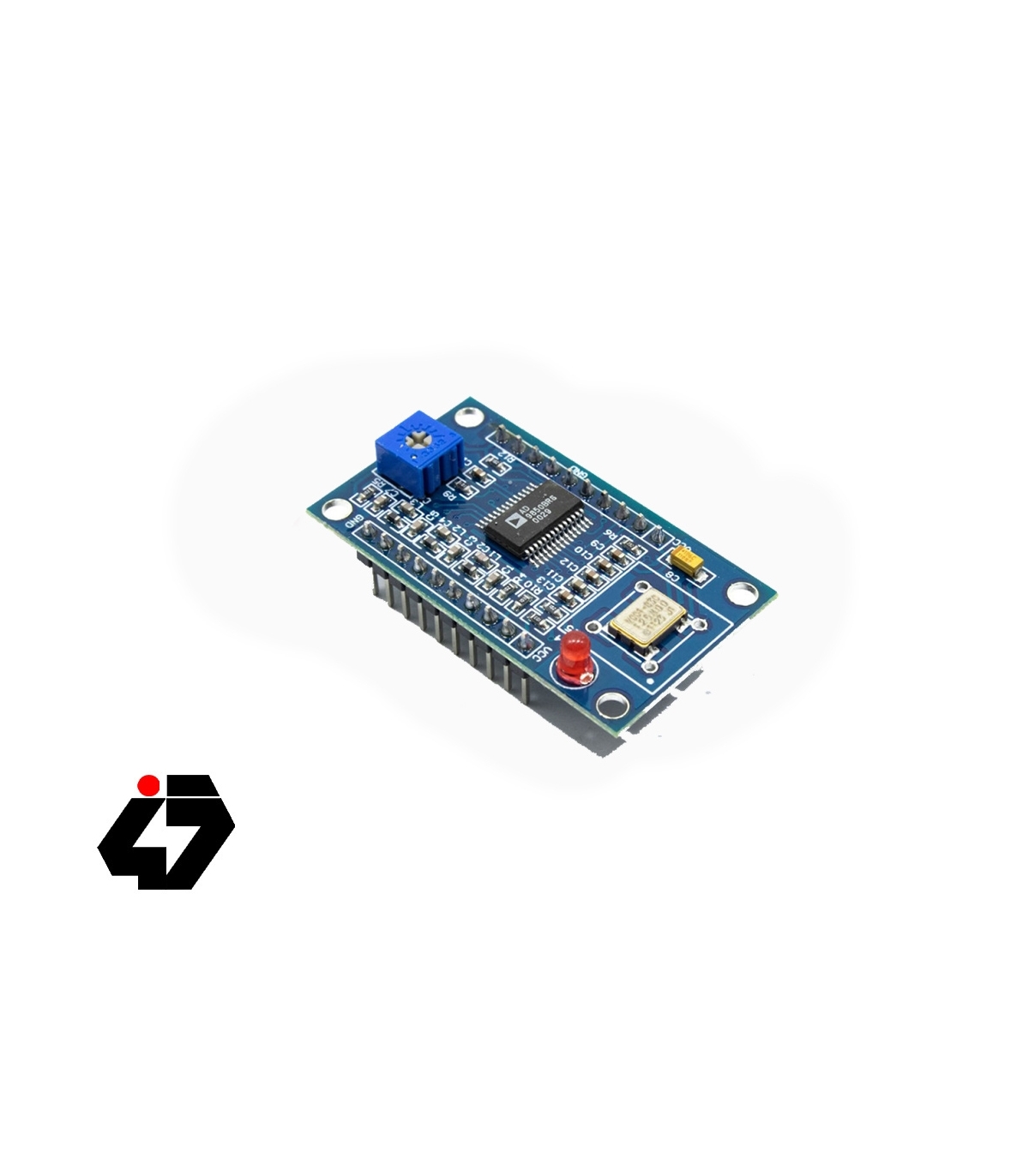

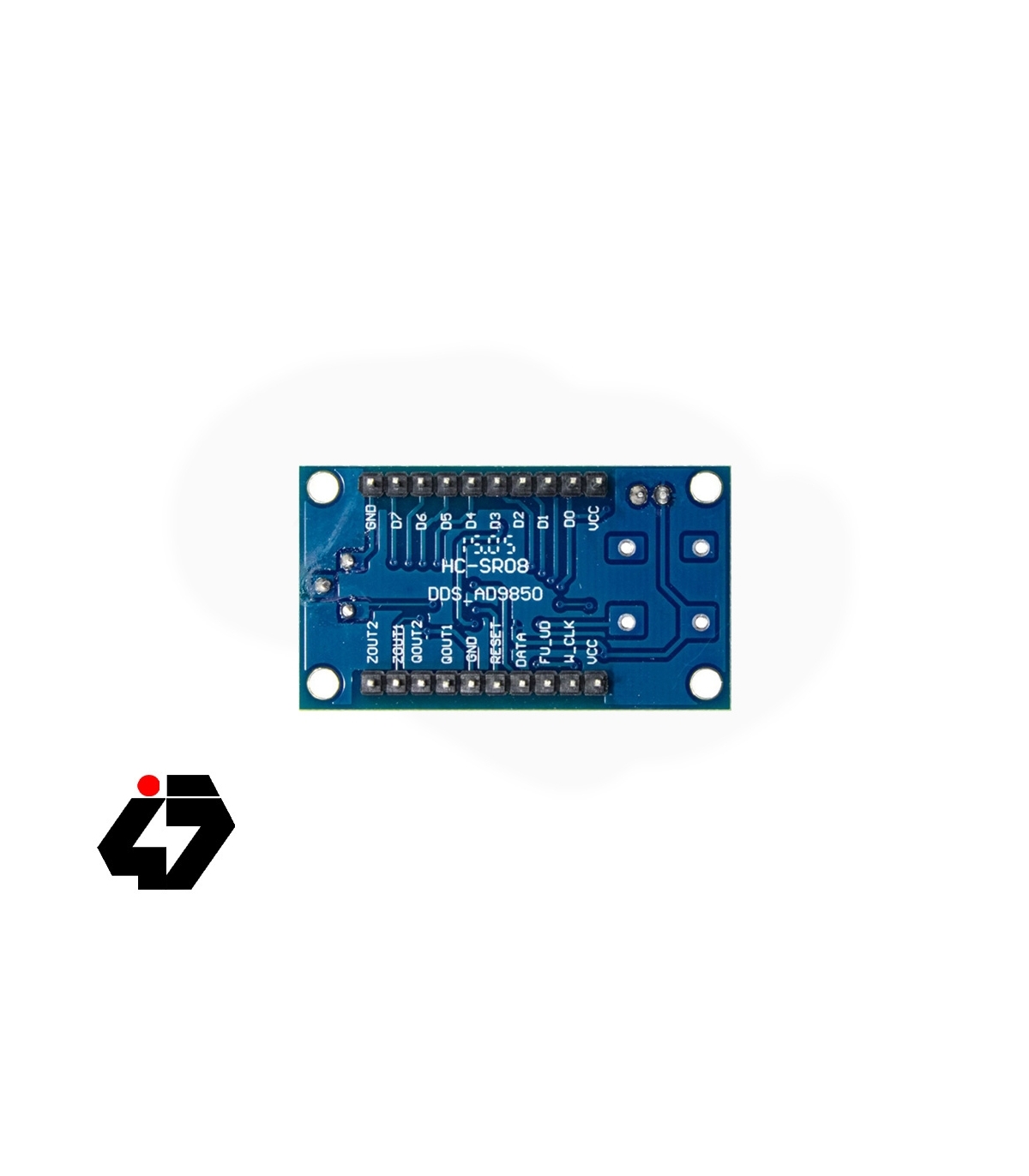

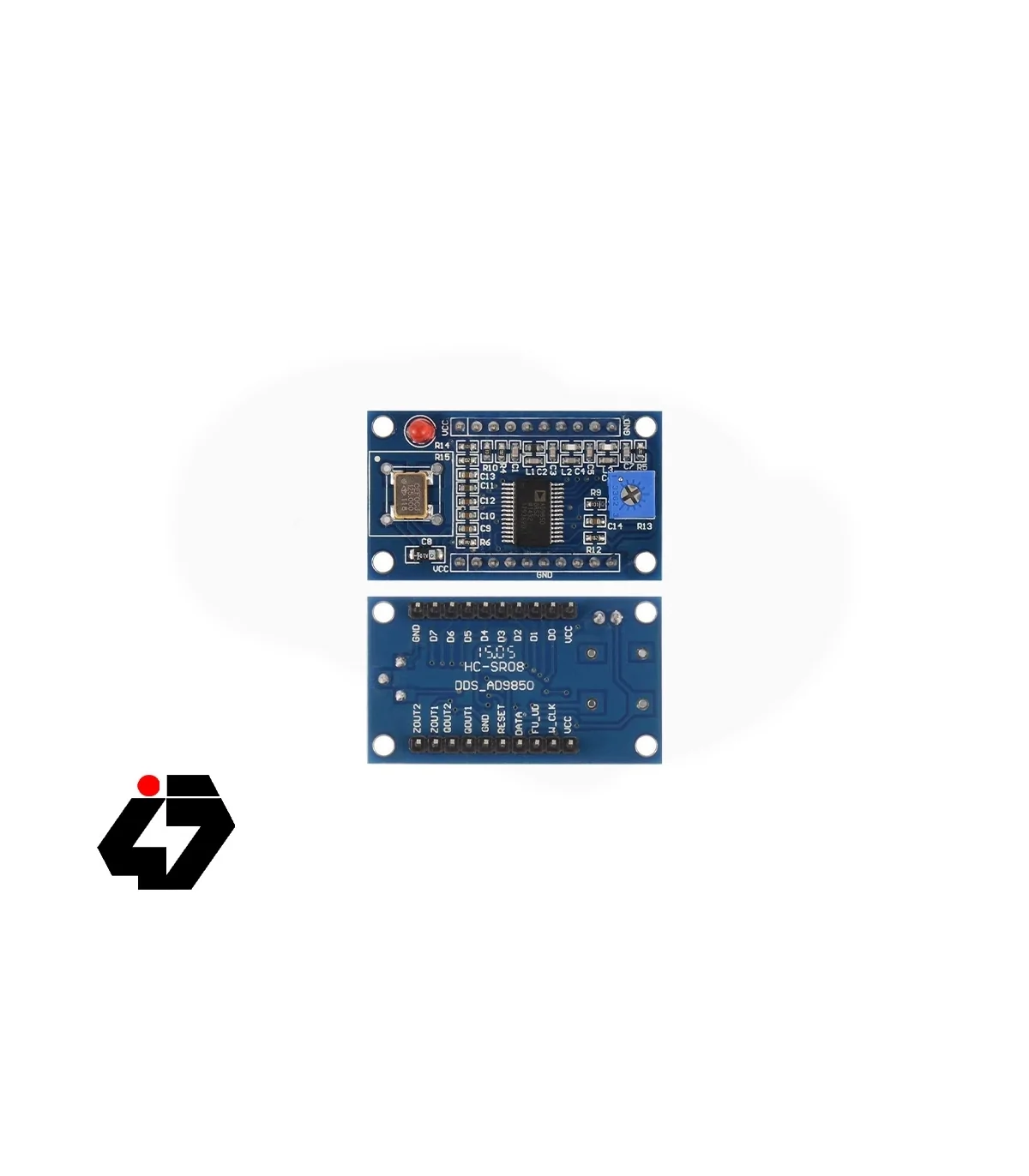

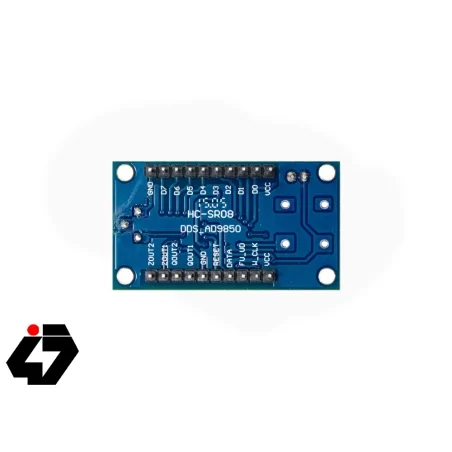

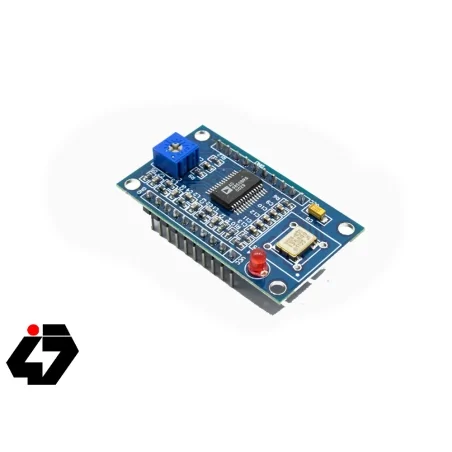

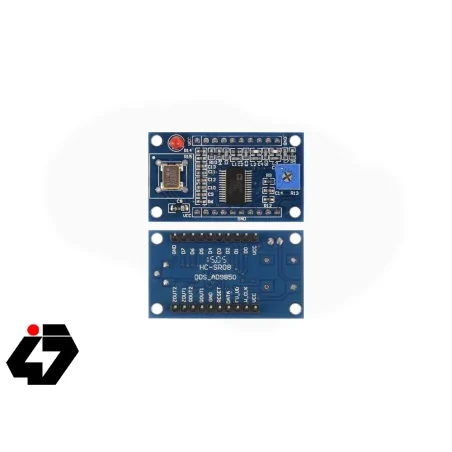

ماژول سیگنال ژنراتور AD9850
سیگنال ژنراتور با قابلیت تولید موج سینوسی / مربعی / مثلثی تا فرکانس 40 مگاهرتز قابل برنامه ریزی
این ماژول یک مولد سیگنال قابل تنظیم و برنامه ریزی می باشد که درای دو خروجی پالس مربعی و دو خروجی موج سینوسی است.این ماژول دارای یک درگاه 8 بیتی دیجیتال و یک درگاه ارتباط سریال جهت ارتباط با میکروکنترلر ها یا کامپیوترها می باشد. همچنین یک پتانسیومتر جهت تنظیم Duty cycle
تنها با چهار سیم می توانید این ماژول را به بردهای آردوینو متصل کنید.
این برد قابلیت اتصال ب بردهای اردوینو را دارد و همچنین دارای دارای کریستال داخلی 125 مگاهرتزی است .
سیگنال ژنراتورهای آزمایشگاهی
اسیلاتورهای دستگاه های مخابراتی
Module can output sine and square wave, two sine and two square wave output.
AD9850: 0-40MHz
AD9851: 0-70MHz
After the 20-30MHz frequency harmonics increases, the waveform will become unclean.
Square wave: 0-1MHz
The use of 70MHz low-pass filter, so that the waveform better than SN
Pin (PIN12) leads generated DA benchmark, easy to do the output waveform amplitude adjustment application.
Reference input voltage comparator is generated by a variable resistor, adjust the resistance can get different duty cycle square wave
AD9850 module uses the 125MHz active crystal, AD9851 module using the active crystal 30MH
مشخصات
