ماژول مبدل DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A
ماژول مبدل DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A
مبدل DC به DC معماری BUCK کاهنده ولتاژ تا 1.5 ولت و حداکثر جریان خروجی 3 آمپر
این ماژول کارکرد ساده ای داشته و شما می توانید توسط یک مولتی ترن که بر روی ماژول وجود دارد ولتاژ ایده آل خود را تنظیم نمایید. در بسیاری از پروژه ها ولتاژی به غیر از ولتاژ های استاندارد نیاز است یا اینکه ولتاژ منبعی که برای مدار شما وجود دارد بیشتر از حد ولتاژ مورد نیاز شما می باشد. به عنوان مثال در صورتی که مداری با رله و چند قطعه پرمصرف و یک میکروکنترلر طراحی شده باشد، در صورتی که در ماشین مورد استفاده قرار گیرد، شما نمی توانید رگولاتور معمولی بگذارید چون جریان پایینی دارد و در نتیجه تنها راه شما استفاده از یک مبدل dc به dc با آمپر بالا می باشد. در مواقعی نیز لازم می شود که ولتاژی نامتعارف با جریان بالا داشته باشید. به عنوان مثال ولتاژ تغذیه ایده آل ماژول sim900 برای کارکرد مناسب 4.3 ولت 2 آمپر است، هیچ رگولاتوری با این ولتاژ و جریان وجود ندارد اما شما می توانید توسط این ماژول هر ولتاژی را با آمپر بالا برای مدار خود ایجاد نمایید.
Specification
م
Input: DC 3V to 30V (input voltage must be higher than the output voltage to 1.5v above can not boost
Output: DC 1.5V to 30V voltage continuously adjustable, high-efficiency maximum output current of 3A.
All SANYO solid capacitors, the 36u thickening circuit boards, high-Q inductance with output value of high-power LED indicator
Switching Frequency: 150kHz
Dropout Voltage: 2vdc minimum
Protection: Short circuit current limiting
Load Regulation: +/- 0.5%
Voltage Regulation: +/- 2.5%
Temperature: -40 to +85 deg C ( output power less than 10Watts )

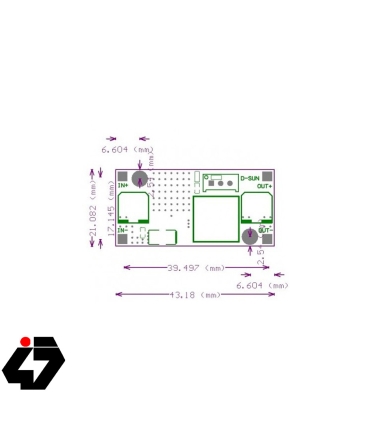

Board Size: 43.6mm L x 21mm W x 14mm H
مشخصات
- ابعاد
- 43.6mm L x 21mm W x 14mm H
- ساخت کشور
- چین
- ولتاژ ورودی ( کاری )
- 3 تا 30 ولت
- ولتاژ خروجی
- 1.5 تا 30 ولت
- جریان مصرفی
- 3 آمپر
- دمای عملیاتی
- 40- تا 85+ درجه سانتیگراد
- فرکانس سوییچ
- 150kHz
