لودسل یا سنسور وزن 20 کیلویی مدل YZC-133 مناسب برای پروژه های دانشجویی یا صنعتی
ماژول سنسور وزن، به عنوان ماژول لودسل نیز شناخته می شود، یک دستگاه الکترونیکی است که برای اندازه گیری وزن یا نیرو است. در حالت کلی می توان گفت که این ماژول ها یک حسگر وزن بوده که با توجه به نیروی وارد شده بر سطح آن یک خروجی تولید می کند و این خروجی توسط یک میکرو، پردازش و اطلاعات را می توان استفاده نمود .
این ماژولها معمولاً در کاربردهای مختلفی که نیاز به اندازهگیری وزن یا نیرو دارند، مانند ترازوهای صنعتی، سیستمهای نظارت بر بار، برنامههای روباتیک و پروژههای DIY که اندازهگیری دقیق وزن ضروری است، استفاده میشوند.

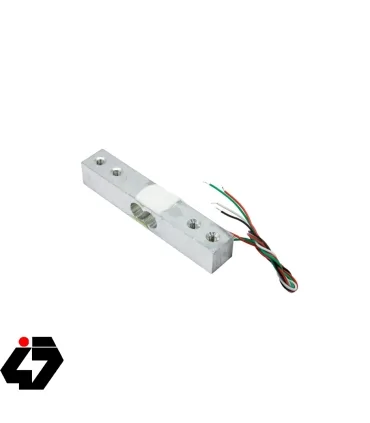

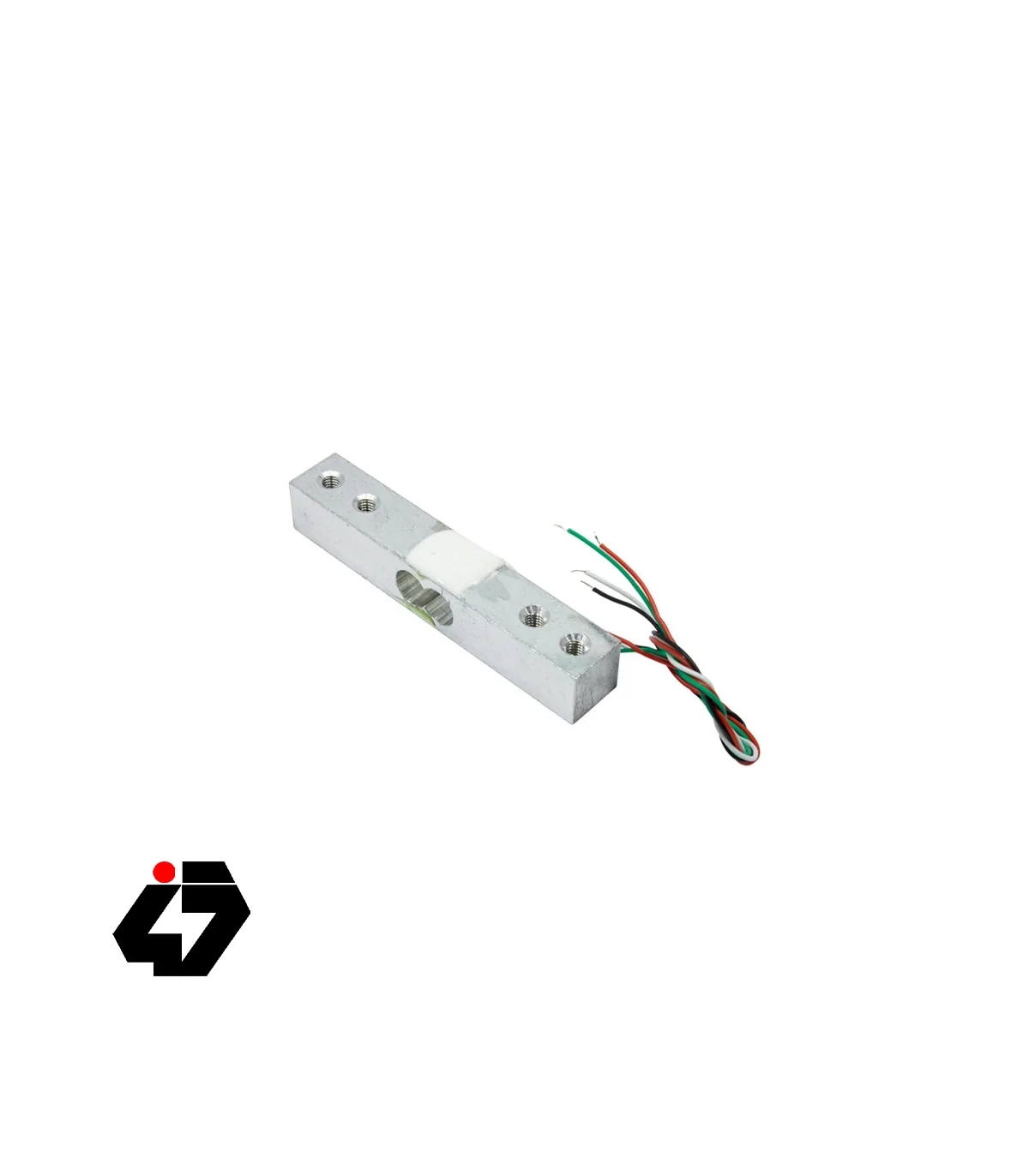

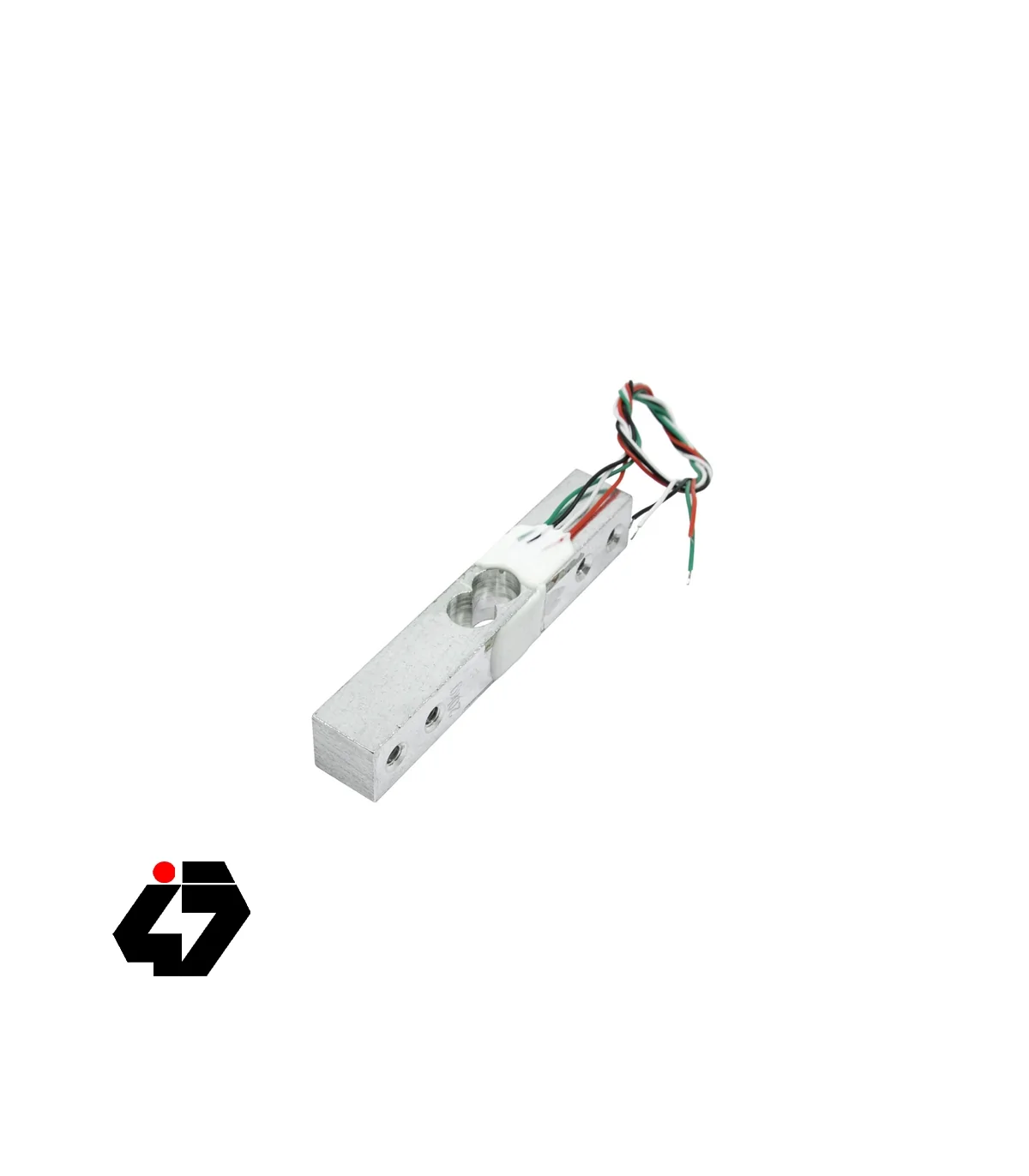

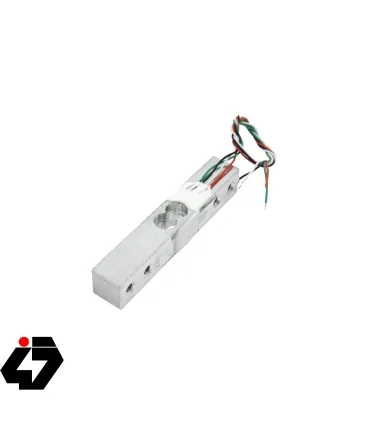

ماژول YZC-133 قابلیت سنجش وزن تا 20 کیلو را دارد.
کاربرد:
اندازهگیری وزن یا نیرو
ترازوهای صنعتی
سیستمهای نظارت بر بار
برنامههای روباتیک
پروژههای DIY

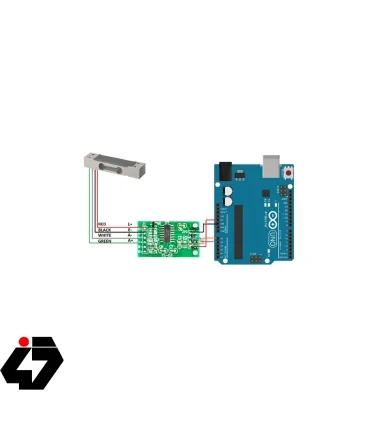

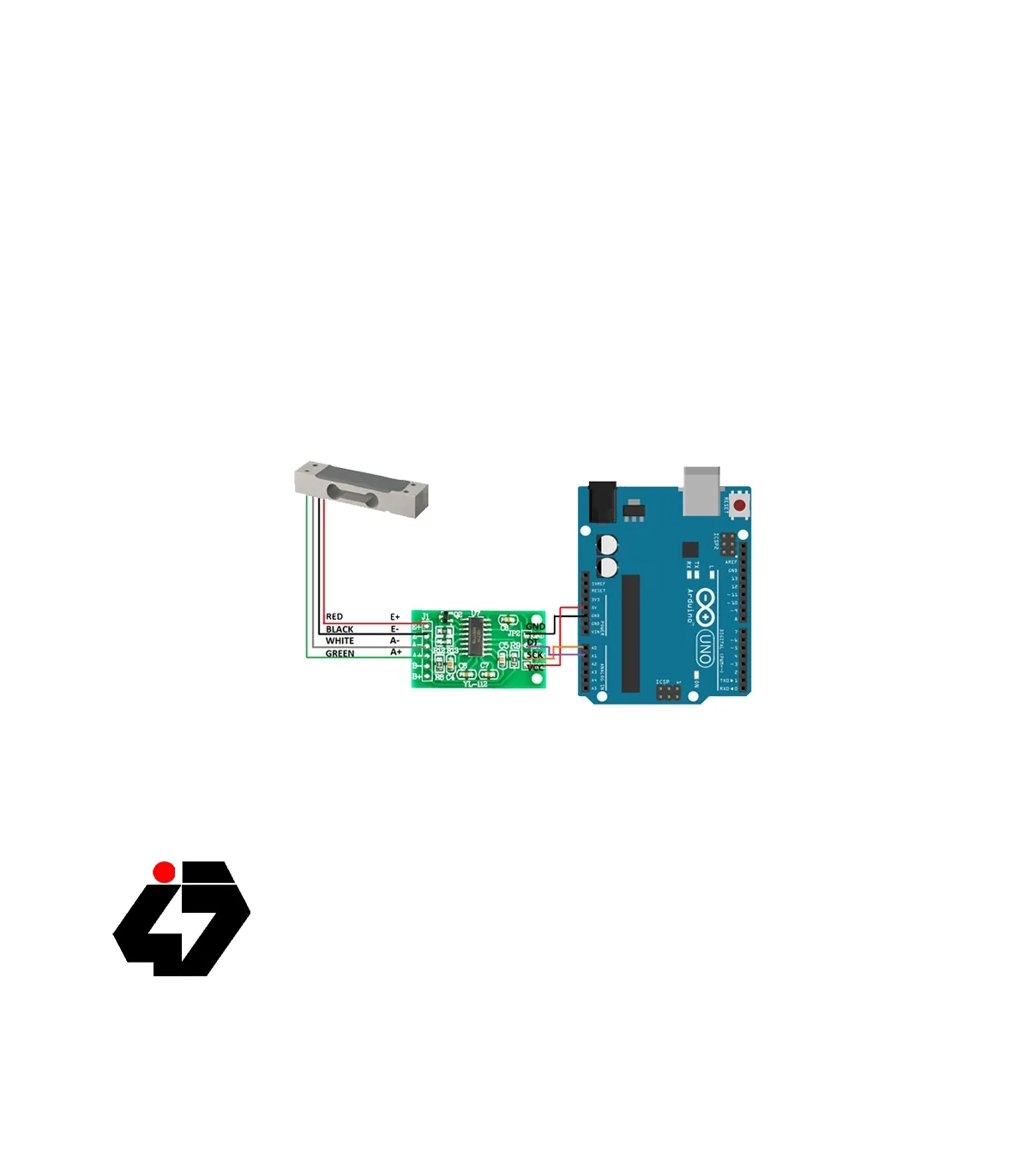

برای راه اندازی لودسل پیشنهاد می شود از ماژول لودسل مدل HX-711 استفاده شود
Specification
Rated Load: 20Kg
Rated Output: 1.0 ±0.15mV/V
Zero Output: ±0.1mV/V
Cree: 0.03%F.S./30min
Input End: Red+, Black-
Output End: Green+, White-
Input Impedance: 1115±10% Ω
Output Impedance: 1000±10% Ω
Maximum working voltage: 15V DC
Operating temperature range: -20~60°C
Total Size(L x W x H): 75mm x 13mm x 13mm/2.9" x 0.51" x 0.51"
Screw size: M4
مشخصات
- ابعاد
- 75x13x13 میلی مترمیلی متر
- ولتاژ ورودی ( کاری )
- 15 ولت DC
- دمای کاری
- 20- تا 60+ درجه سانتیگراد
- خروجی
- سبز(مثبت) ، سفید(منفی)
- ورودی
- قرمز(مثبت) ، مشکی(منفی)
- امپدانس خروجی
- 1000±10 اهم
- مدل
- YZC-133
- خروجی صفر
- 0.1± میلی ولت
- امپدانس ورودی
- 10±1115 اهم
