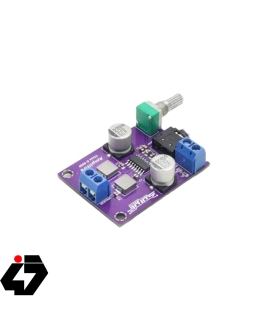

ماژول آمپلی فایر 80W کلاس D با تراشه CS8673E ایرانیک

ماژول آمپلی فایر 80W کلاس D با تراشه CS8673E یک تقویت‌کننده صوتی قدرتمند و کارآمد است که برای استفاده در سیستم‌های صوتی مختلف طراحی شده است. این ماژول با بهره‌گیری از تکنولوژی کلاس D، توانایی ارائه صدای با کیفیت بالا و مصرف انرژی پایین را دارد.

ماژول آمپلی فایر 80W کلاس D با تراشه CS8673E، یک تقویت‌کننده صوتی با بهره‌وری بالا و کیفیت صدای عالی برای سیستم‌های صوتی مختلف است.

توضیحات فنی:

ماژول آمپلی فایر 80W کلاس D با تراشه CS8673E از تکنولوژی مدولاسیون پالس عرض (PWM) برای تقویت سیگنال‌های صوتی استفاده می‌کند. این تکنولوژی باعث کاهش تلفات انرژی و افزایش بهره‌وری می‌شود. همچنین، این ماژول دارای مدارهای محافظتی برای جلوگیری از آسیب به تراشه و سایر قطعات در صورت بروز اتصال کوتاه یا افزایش دما است.

خروجی توان در ولتاژ و حالت های مختلف:

PO at 10% THD+N, vDD = 18V@RL = 4Ω 47W

PO at 10% THD+N, VDD = 21V@RL = 4Ω 64W

PO at 10% THD+N, VDD = 24V@RL = 4Ω 82W

نحوه استفاده:

اتصال منبع تغذیه: ولتاژ ورودی 12 تا 24 ولت DC را به پین‌های مربوطه متصل کنید.

اتصال ورودی صدا: سیگنال صوتی ورودی را به پین‌های ورودی ماژول متصل کنید.

اتصال خروجی صدا: بلندگوها یا اسپیکرهای خود را به پین‌های خروجی ماژول متصل کنید.

راه‌اندازی: پس از انجام اتصالات، ماژول آماده به کار است و می‌توانید از صدای با کیفیت آن لذت ببرید.
