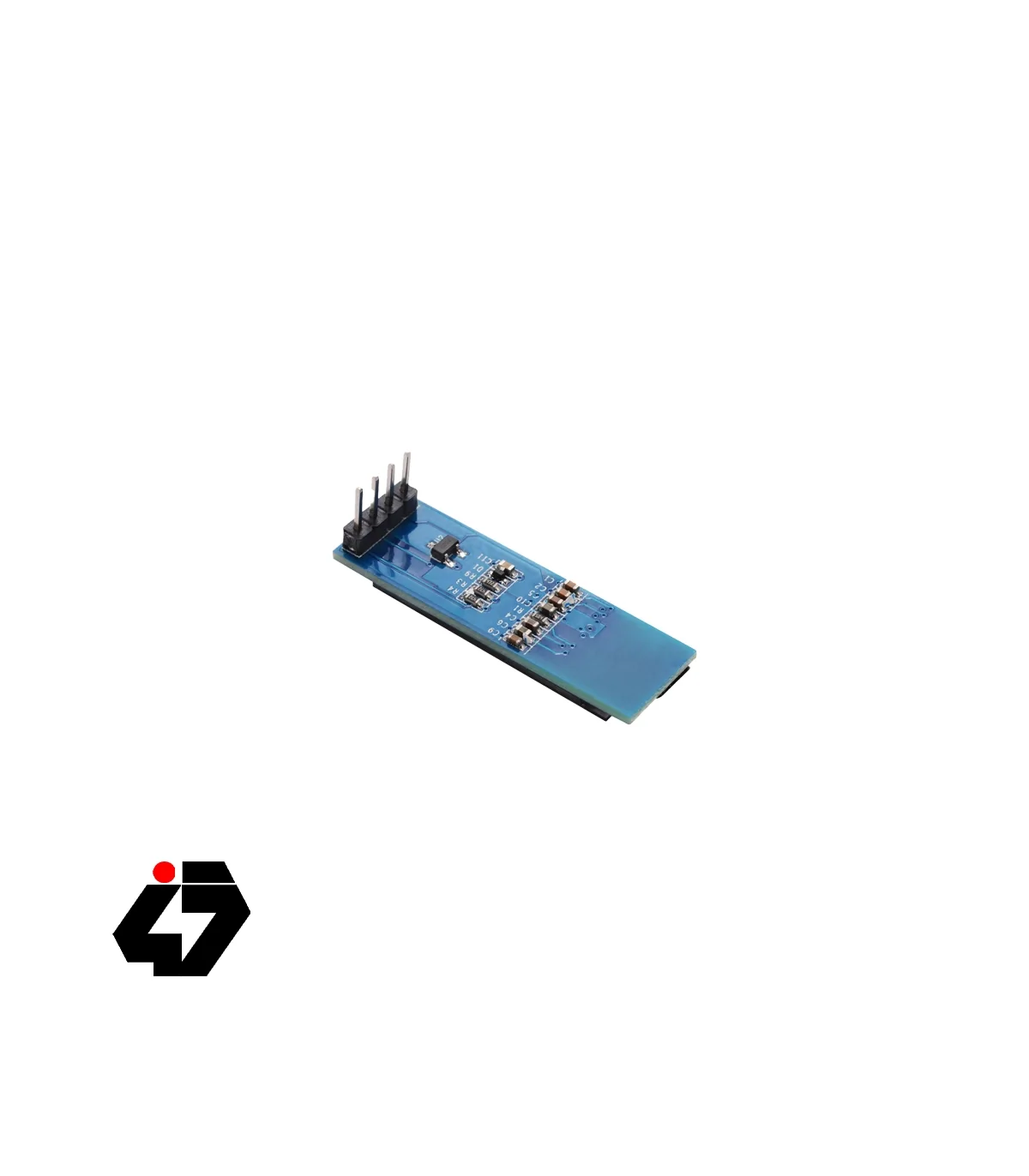

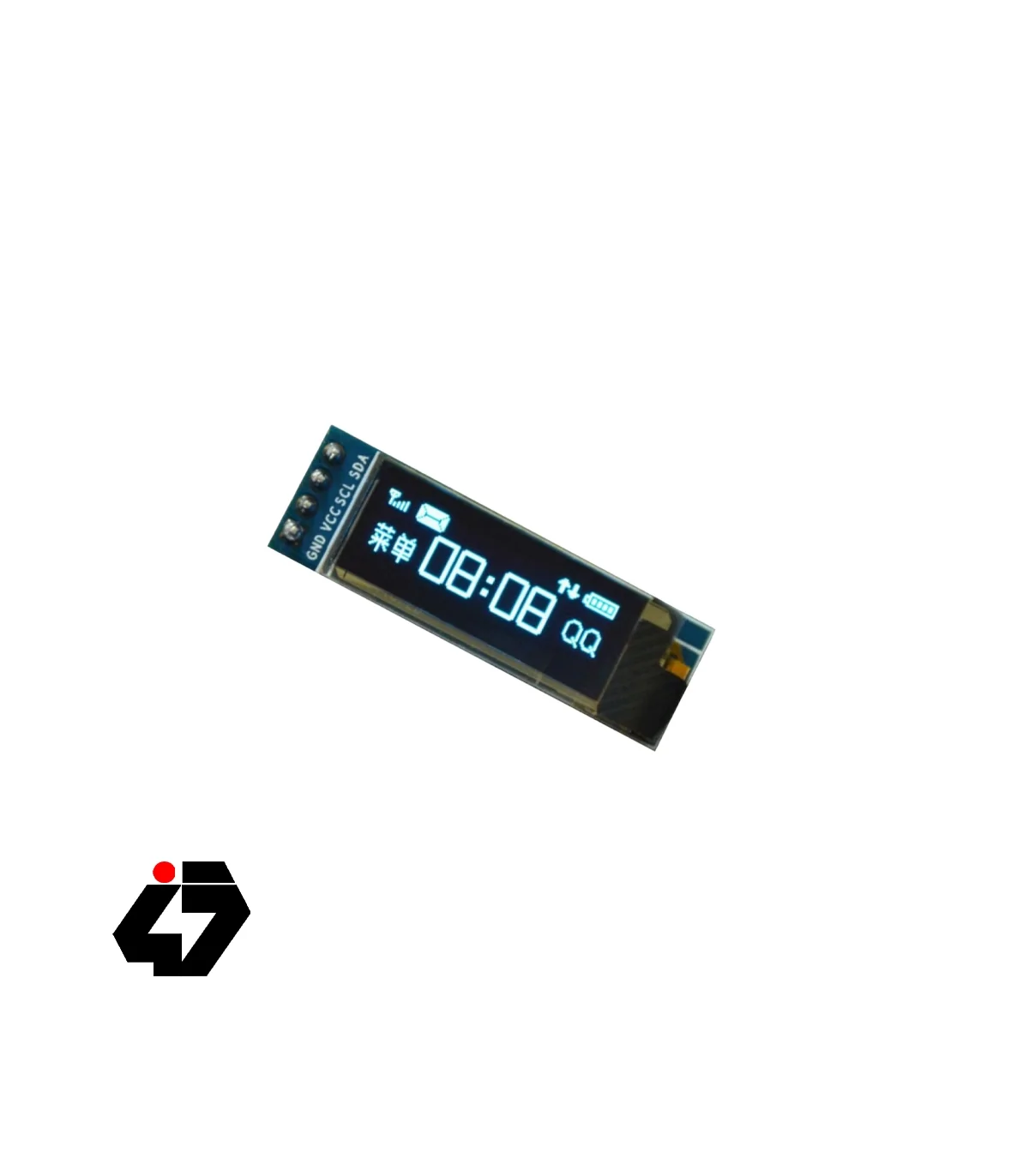

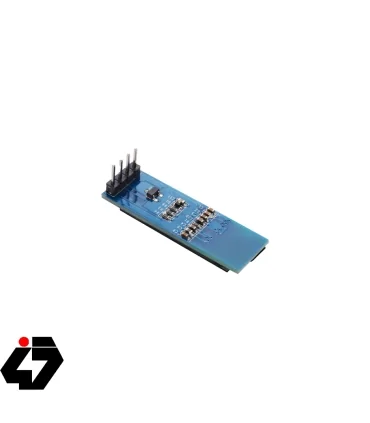

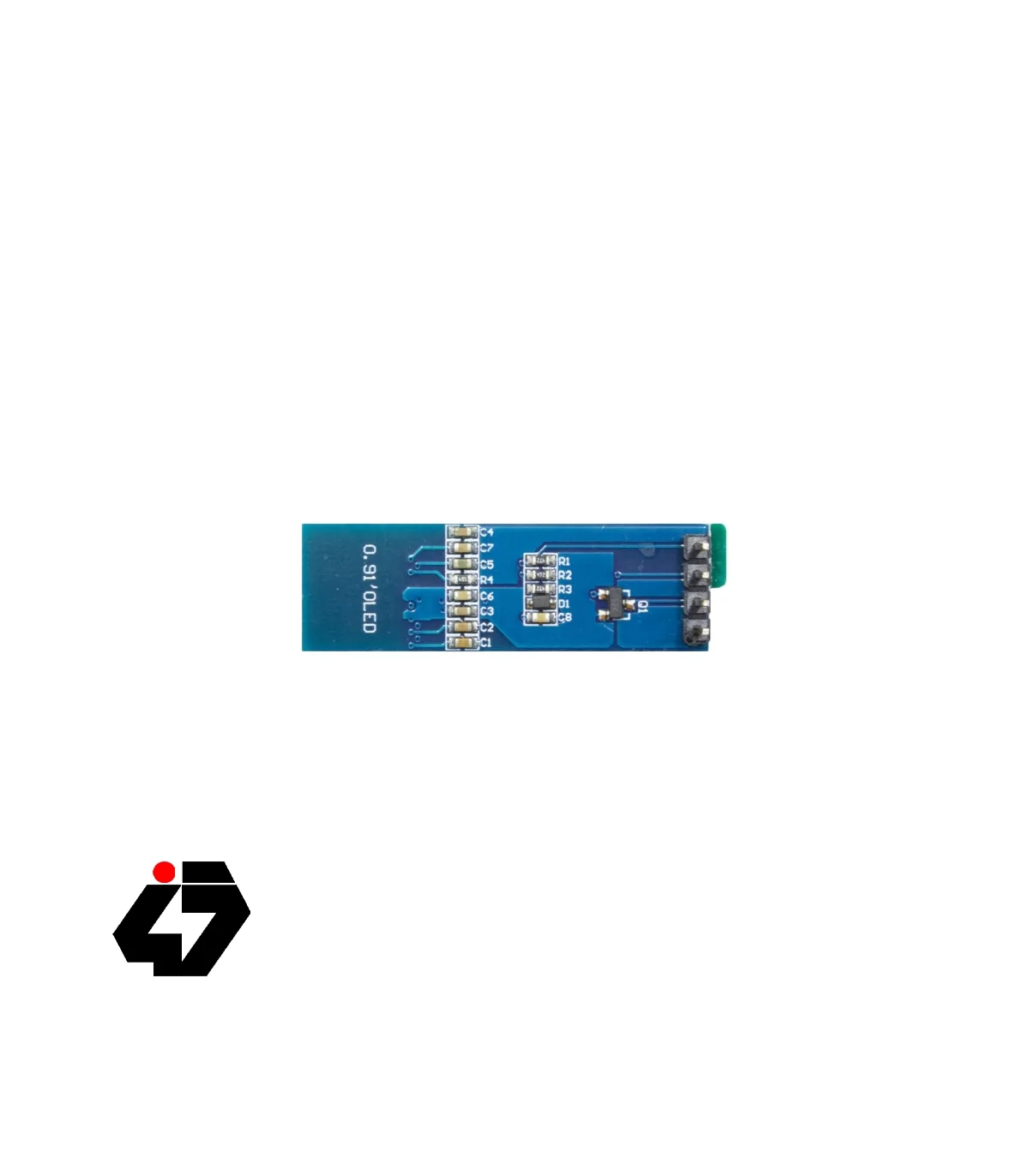

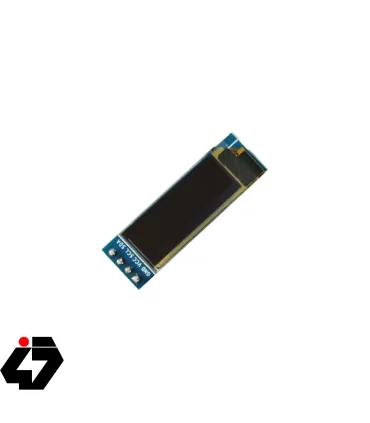

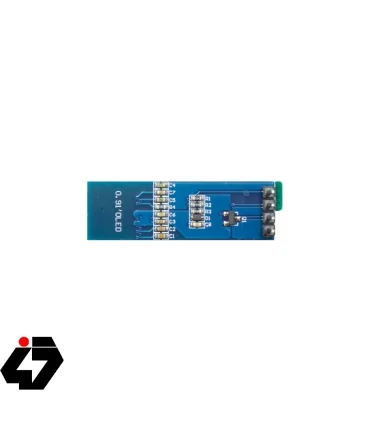

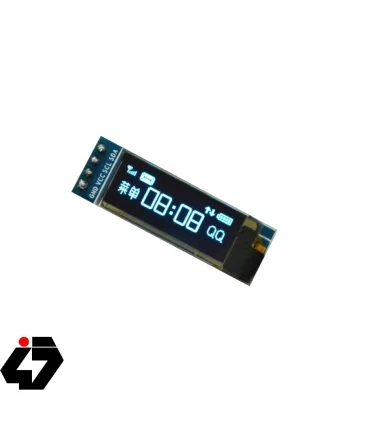

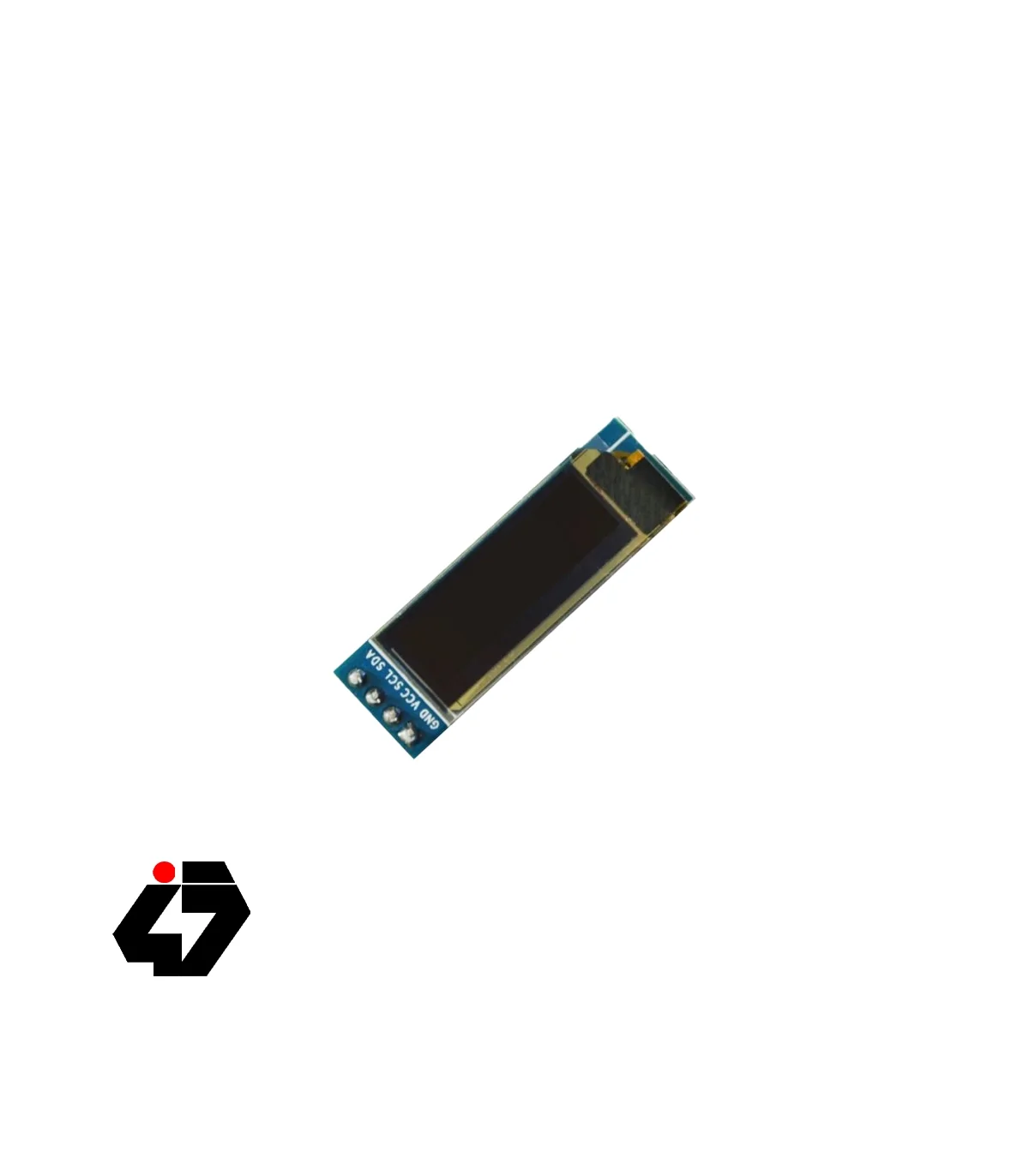

ماژول نمایشگر OLED تک رنگ 0.91 اینچ دارای ارتباط I2C و چیپ درایور SSD1306

ماژول نمایشگر OLED دارای چیپ درایور SSD1306 و پروتکل ارتباطی I2C با کانتراست و رزولیشن بالا 0.91 اینچ

ادامه مطلبShow less
118,000 تومان بدون مالیات
مرجع:
473011002039
دوست داشتن0
اضافه به مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
توضیحات

نمایشگر‌های OLED ، نمایشگرهایی با کانتراست  و رزولوشن بالای می‌باشند ، از این رو قابلیت خوانایی زیادی را برای کاربر فراهم می‌کند.نمایشگرهای OLED نیاز به نور پس زمینه Backlight ندارند و پیکسل ها خودشان نور افشانی می کنند و در مقایسه با LCD های کریستال مایع باریکتر و شفاف تر و کنتراست بالاتر و مصرف توان کمتری دارند.چیپ درایور این ماژول SSD1306 است که توانایی ارتباط I2C را برای این ماژول فراهم می آورد.

کاربرد ها

مدیا پلیرهای دیجیتال قابل حمل

کاربردهای تبلیغاتی

پروژه های الکترونیکی



Description

Tiny 128×32 is a OLED Display based on SSD1306 Display controller chip. The display is mounted on an easy to solder PCB.

The SSD1306 Display interfaces to microcontrollers through a I2C serial bus interface.



Interface definition

1- GND (ground)

2- VCC (power cord)

3- SCL (clock line)

4 - SDA (data cable)



Specification

OLED Technology, Self-luminous, need no back-light (consumes less energy)

High resolution: 128 * 32

Viewing angle:> 160 degree

Supports various microcontrollers: Fully compatible with Raspberry Pi, Arduino, 51 Series, MSP430 Series, STM32 / 2, CSR IC, etc.

Ultra-low power consumption: full screen lit 0.08W

Operating Voltage: DC 3.3 ~5v

Working Temperature: :-30 ~70 celcius

Module Size: 38.0MM * 11.9MM * 3.9MM (excluding header height)

I2C/IIC Interface, needs only 2 IO pins.

4.7k pull-up resistors are needed on both SDA and SCL lines.

Driver IC: SSD1306

ادامه مطلبShow less
جزئیات محصول
473011002039

مشخصات

رزولیشن
128x32
ولتاژ تغذیه
3.3 تا 5 ولت DC
رنگ
تک رنگ
پروتکل ارتباطی
I2C
دارای
دارای کنترلر داخلی SSD1306
اندازه صفحه نمایش
0.91 اینچ
