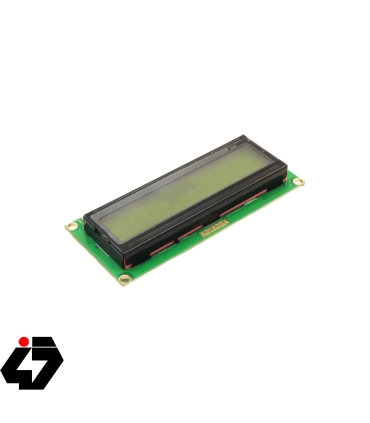

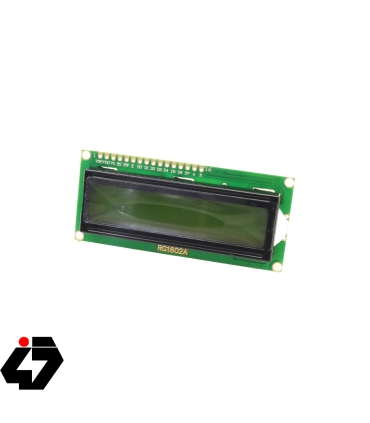

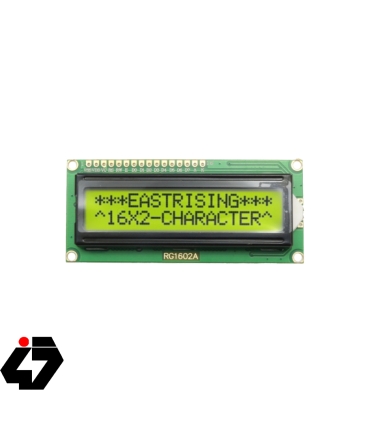

ال سی دی کاراکتری 2x16 پس زمینه سبز

ال سی دی کاراکتری 2x16 پس زمینه سبز

LCD کاراکتری ۱۶×۲ بک لایت سبز با ولتاژ کاری ۵ ولت و جریان مصرفی ۲۰mA ، در اکثر پروژه های الکترونیکی جهت نمایش داده های پردازش شده حاصل از ورودی هایی همانند سنسور ها نیاز به نمایشگرهایی مانند LCD های کاراکتری بسیار به چشم می خورد. این LCD معمولا جهت نمایش متون مورد استفاده قرار می گیرد و قادر است ۳۲ کاراکتر مختلف را در دو سطر ۱۶ تایی به نمایش بگذارد. چنانچه نیاز دارید تا اشکال و حتی تصاویر مختلفی را بروی نمایشگر نمایش دهید. نمایشگر های گرافیکی و نمایشگر های رنگی گزینه های مناسبی برای این کار هستند.

پایه ها

VSS = زمین GND

VCC = تغذیه ۵ ولت

(VO (Display Contrast Pin = تنظیم شدت نور صفحه

(RS (Register Select = انتخاب رجیستر

(RW (Read/Write = پایه Read و Write

E = پایه Enable

D0 – D7 = پایه های دیتا

A = پایه Anode

K = پایه Cathode

FEATURES

Type: Character

 Display format: 16 x 2 characters

 Built-in controller: ST 7066 (or equivalent)

 Duty cycle: 1/16

 5 x 8 dots includes cursor

 + 5 V power supply (also available for + 3 V)

 LED can be driven by pin 1, pin 2, pin 15, pin 16 or A and K

 N.V. optional for + 3 V power supply
