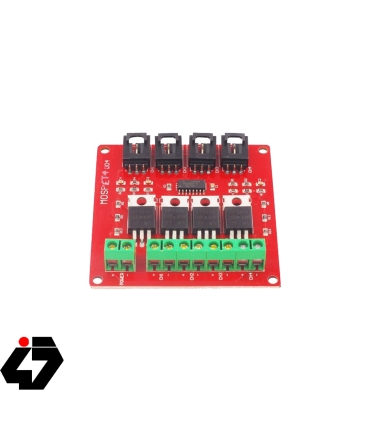

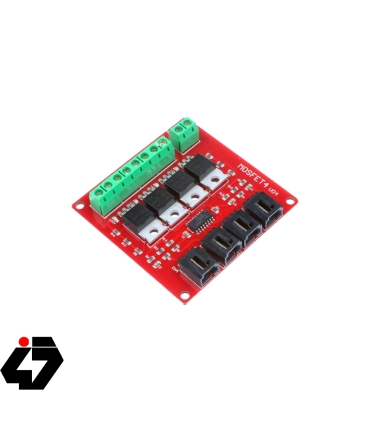

ماژول سوئیچ ماسفت 4 کاناله ایزوله IRF540

ماژول سوئیچ ماسفت 4 کاناله ایزوله IRF540

ماژول سوئیچ 4 کاناله با ماسفت IR540 ایزوله شده توسط اپتوکوپلر ، راه اندازی بارهای تا 100 ولت و جریان 10 آمپر

ادامه مطلبShow less
254,000 تومان بدون مالیات
آخرین موجودی 1 قلم
مرجع:
473011015166
دوست داشتن0
اضافه به مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
توضیحات

ماژول سوئیچ ماسفت 4 کاناله ایزوله IRF540

ماسفت به کار رفته در این ماژول IRF540 بوده که به طور گسترده ای در مدارات سوئیچینگ الکترونیکی مثل منبع تغذیه سوئیچینگ، موتور درایو، تجهیزات کم نور و غیره استفاده می‌شود. این ماژول تنها قادر است مدارهای DC را کنترل کند و برای مدارهای AC مناسب نیست.

با اتصال این ماژول به Arduino و یا میکروکنترلرها، می توانید بارهای تا 100 ولت و جریان 10 آمپر را راه اندازی کنید. ورودی سیگنال توسط اپتوکوپلر از قسمت قدرت ایزوله گشته و به همین منظور می توایند از این ماژول در مدارات صنعتی نیز استفاده نمایید.

نحوه استفاده

ورودی دارای سه پایه + و - و S می‌باشد. پایه + و - رو بایستی به یک منبع تغذیه مثلا 5 ولت وصل کنید. حال هر گاه ورودی S را HIGH کنید، ولتاژ خروجی بر روی ولتاژ خروجی مرجع قرار می‌گیرد.یعنی شما دو پایه Power را به ولتاژ خروجی وصل می‌کنید و هرگاه ورودی هر پایه را فرمان دهید، خروجی آن دارای ولتاژ Power می‌شود.

Introduction

MOSFET's has good switching characteristics and is widely used to control almost any DC load. This is a 4 channel MOSFET switch and it use the very popular IRF540 MOSFET. It is perfect for switching DC loads up to 10A. The module is optoisolated, please note that the GROUND connections are in common so there is not complete isolation. Not a real biggy for DC Loads, but something to be aware of. The module is basically a "Solid-State Relay" for DC. Up to 4 individually controllable loads may be connected to the (+) and (-) switched outputs, all fed from a common power rail. Being a low side switch, when the switch is on, it connects the load (-) terminal to ground.

Specification

Max Control Voltage (signal) : 6V

LED indicator for each channel

Chipset : IRF540

color : Red

Size : 67x67x14 mm

Opto Isolator used : PS2801-4

Max Switch Current: 10A (absolute max 33A with heatsink)

Max Switch Voltage: 100V
