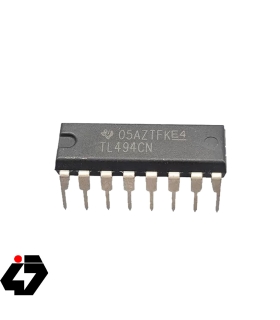

آی سی TL494 پکیج DIP
تراشه سوئیچینگ TNY278PN پکیج DIP
ترانزیستور C5198 نوع NPN پکیج TO-3PN ولتاژ 140V جریان 10A

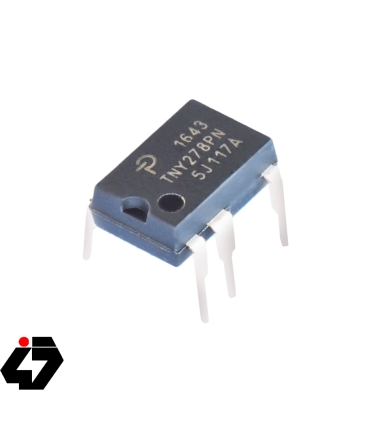

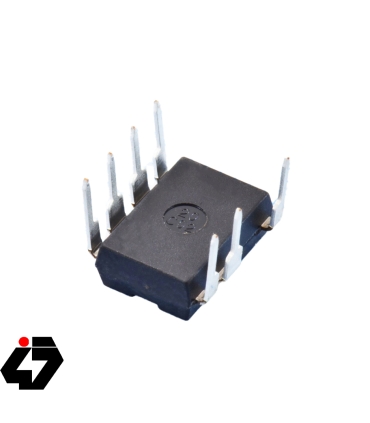

تراشه سوئیچینگ TNY278PN پکیج DIP
تراشه TNY278PN یک آیسی سوئیچینگ با ترانزیستور قدرت داخلی و طراحی بهینه برای ساخت منابع تغذیه ایزوله و غیرایزوله AC-DC با توان متوسط است. این تراشه در پکیج DIP-7 ارائه میشود و با بهرهگیری از فرکانس کلیدزنی 132kHz، طراحی مدارهای تغذیه را سادهتر، فشردهتر و کارآمدتر میسازد. TNY278PN با ولتاژ ورودی گسترده 85V تا 265V AC، حفاظت داخلی در برابر اضافه جریان، حرارت، ولتاژ بالا و راهاندازی مجدد خودکار، انتخاب مناسبی برای طراحان منابع تغذیه با توان خروجی حدود 15W تا 25W است. این آیسی برای مدارهای آمادهبهکار (Standby)، آداپتورها، منابع تغذیه لوازم خانگی و تجهیزات صنعتی کاربرد وسیعی دارد.
کاربردهای رایج
TNY278PN به دلیل توان بالاتر نسبت به مدلهای مشابه، در طراحی منابع تغذیه با توان متوسط در مصارف خانگی، صنعتی و مصرفکننده استفاده میشود.
آداپتورهای سوئیچینگ AC-DC
شارژرهای دیواری و رومیزی
تجهیزات الکترونیکی قابلحمل
تغذیه مدارهای دیجیتال و صنعتی
بردهای کنترل لوازم خانگی (مانند لباسشویی و یخچال)
منابع تغذیه تجهیزات ارتباطی و شبکه
درایورهای LED با توان متوسط
سیستمهای تهویه مطبوع و HVAC
تجهیزات آمادهبهکار با مصرف پایین در حالت Standby
پروژههای طراحی منابع تغذیه ایزوله با قطعات کم
Specification
Manufacturer: Power Integrations
Product Category: AC/DC Converters
Mounting Style: Through Hole
Package / Case: DIP-8
Output Voltage: 12 V
Output Power: 21.5 W
Input / Supply Voltage - Min: 85 VAC
Input / Supply Voltage - Max: 265 VAC
Technology: Si
Switching Frequency: 132 kHz
Duty Cycle - Max: 65 %
Operating Supply Current: 445 uA
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 150 C
Series: TNY278
Packaging: Tube
Brand: Power Integrations
Number of Outputs: 1 Output
Product Type: AC/DC Converters
Subcategory: PMIC - Power Management ICs
Tradename: TinySwitch
Type: Off Line Converter
مشخصات
- ولتاژ ورودی ( کاری )
- 85V تا 265V AC
- دمای کاری
- 40- تا 150+ درجه سانتیگراد
- نوع عملکرد
- کنترلر سوئیچینگ AC-DC با ماسفت داخلی
- مدل
- TNY278PN
- پکیج
- DIP-7
- حفاظت
- در برابر اتصال کوتاه
- حداکثر جریان
- Drain: 470mA
- حداکثر ولتاژ
- Drain: 700V
- فرکانس سوئیچینگ
- 132kHz
- توان خروجی بدون هیتسینک (تقریبی)
- 15W در ورودی 230V AC 10W در ورودی 85–265V AC
- توان خروجی با خنککاری مناسب
- 25W در ورودی 230V AC 17W در ورودی 85–265V AC
- توان مصرفی در حالت بیباری
- بسیار پایین
