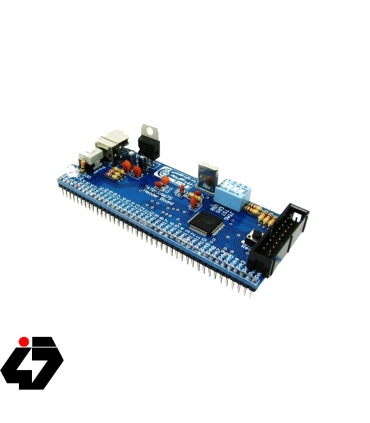

هدربرد - برد راه انداز AT91SAM7S64
برد راه انداز ميکروکنترلرهاي ARM7 با امکانات اوليه جهت کار با ميکروکنترلرهاي AT91SAM7S64 شرکت اتمل. اين برد امکان قرار گرفتن بر روي بردبورد را دارا بوده و به علت يک رديفه بودن پين ها کمترين فضا از برد بورد اشغال مي گردد . از ديگر مزاياي اين برد راه انداز تأمين ولتاژ مورد نياز ميکرو از طريق پورت USB به همراه کليد قطع وصل مي باشد . پورت USB علاوه بر تأمين ولتاژ مورد نياز ميکرو ، ارتباط SAMBA جهت پروگرامر کردن ميکرو و ارتباط با ماژول USB ميکرو را نيز مهيا ساخته است . جهت پروگرام کردن اين ميکرو مي توانيد از 2 طريق ارتباط SAMBA ( از طريق پورت USB ) و يا پورت JTAG اقدام نماييد .
مشخصات برد راه انداز AT91SAM7S64 :
حداقل مدار جهت راه اندازي ميکروکنترولر AT91SAM7S64
داراي خروجي تمام پايه هاي ورودي خروجي به ترتيب شمارشي
امکان نصب مستقيم برد بر روي بردبرد
داراي خروجي ولتاژهاي 3.3 و 5 ولت
داراي کليد قطع و وصل تغذيه
امکان فعال و غير فعال کردن پورت هاي USBو JTAG
امکان استفاده از پروگرامر SAM-BA
داراي پورت JTAG
داراي کليد ريست
امکان کنترل پايه هاي JTAGSELT ,TST و ERASE با استفاده از ديپ سوئيچ
