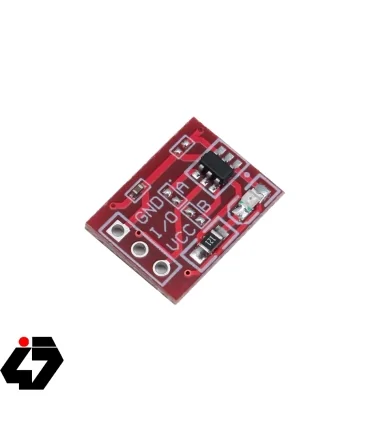

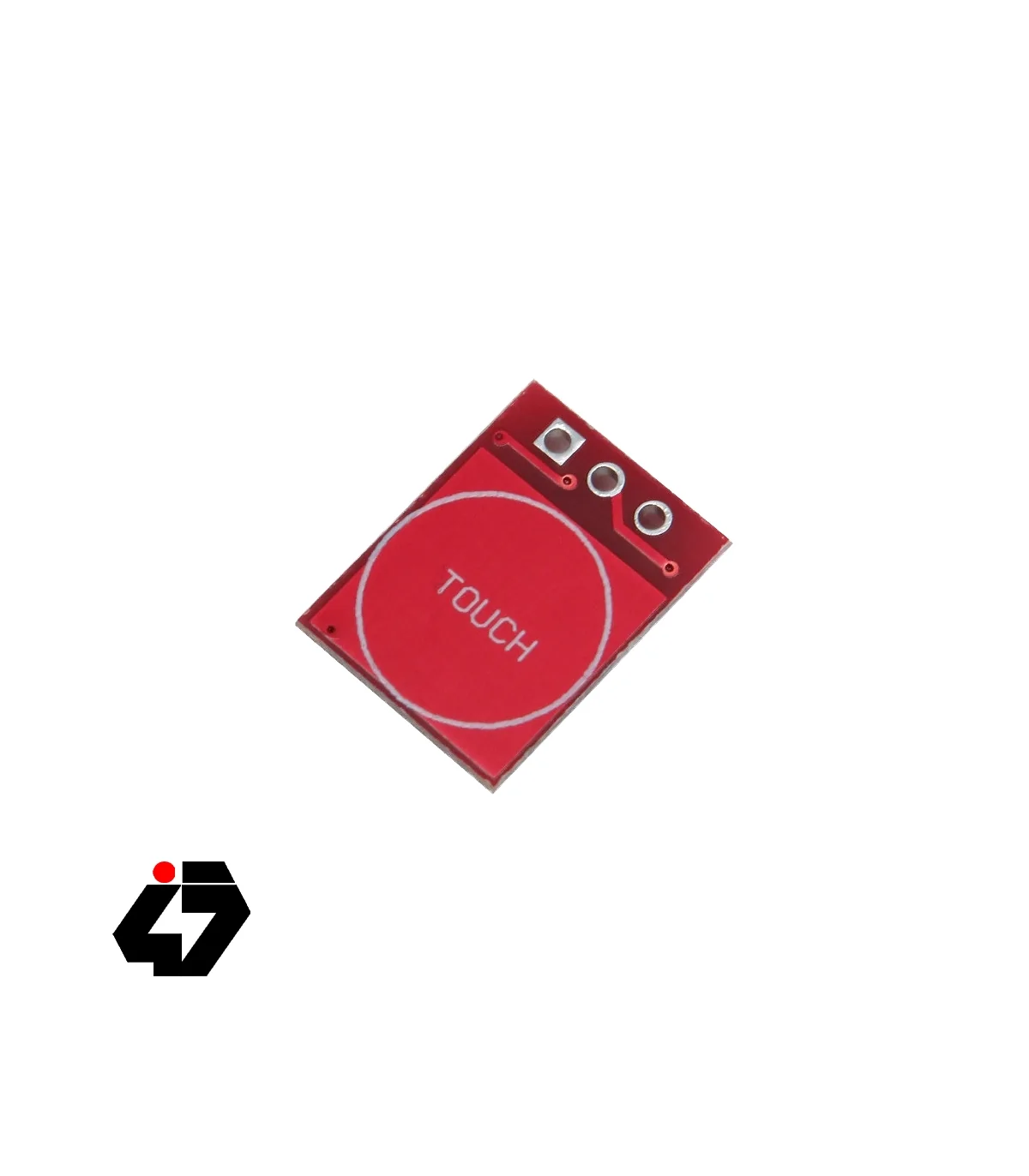

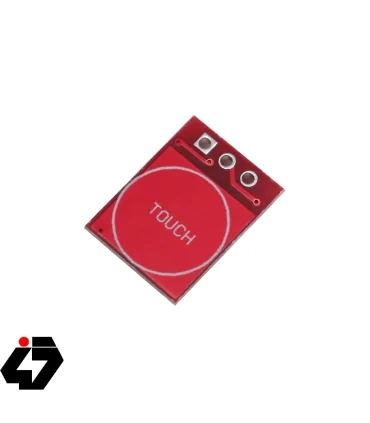

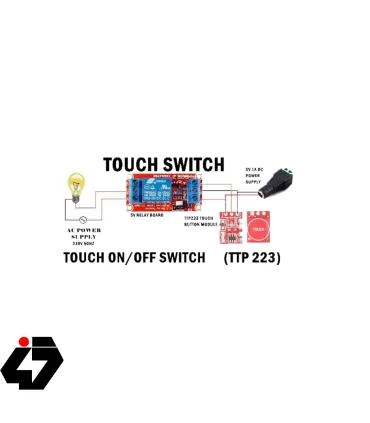

ماژول سنسور تاچ خازنی Mini TTP223

ماژول سنسور لمسی مبتنی بر تراشه TTP223 تاچ خازنی با ولتاژ کاری در محدوده 2 تا 5.5 ولت

ادامه مطلبShow less
4,850 تومان بدون مالیات
مرجع:
473011007155
دوست داشتن0
اضافه به مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
توضیحات

سنسور تاچ سوییچ خازنی به عنوان یک جایگزین مناسب بجای تک سوییچ های مکانیکی معمول است که میتواند به پردازنده های مختلف مانند میکروکنترلر ها بصورت مستقیم متصل گردد. توان مصرفی پایین و ابعاد کوچک از جمله ویژگی های این ماژول است.

این ماژول میتواند به سرعت تغییر وضعیت در تاچ را تشخیص و متناسب آن عمل نماید بواسطه همین ویژگی میتواند حتی از پشت یک صفحه نیز تاچ را تشخیص دهد بعضا با نزدیک شدن انگشت در فاصله خیلیی نزدیک (در حد چند میلی متر) و بدون تماس نیز سوییچ عمل می کند.

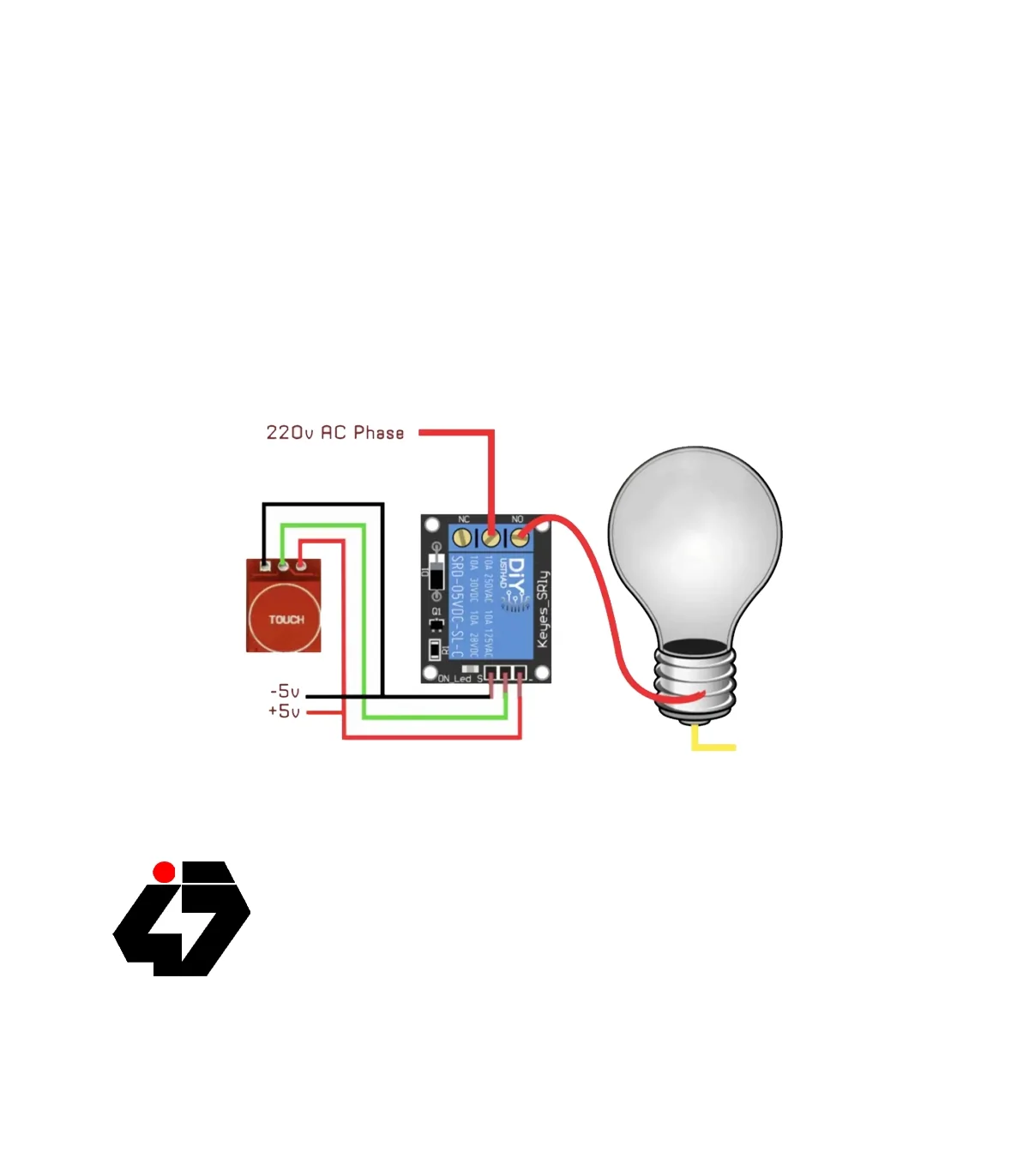

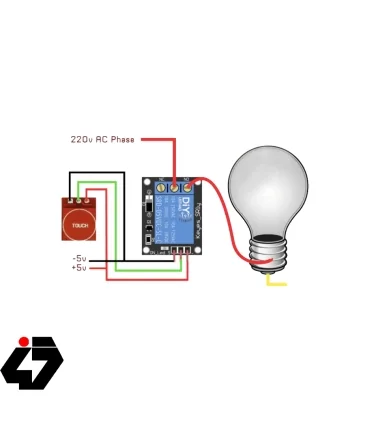

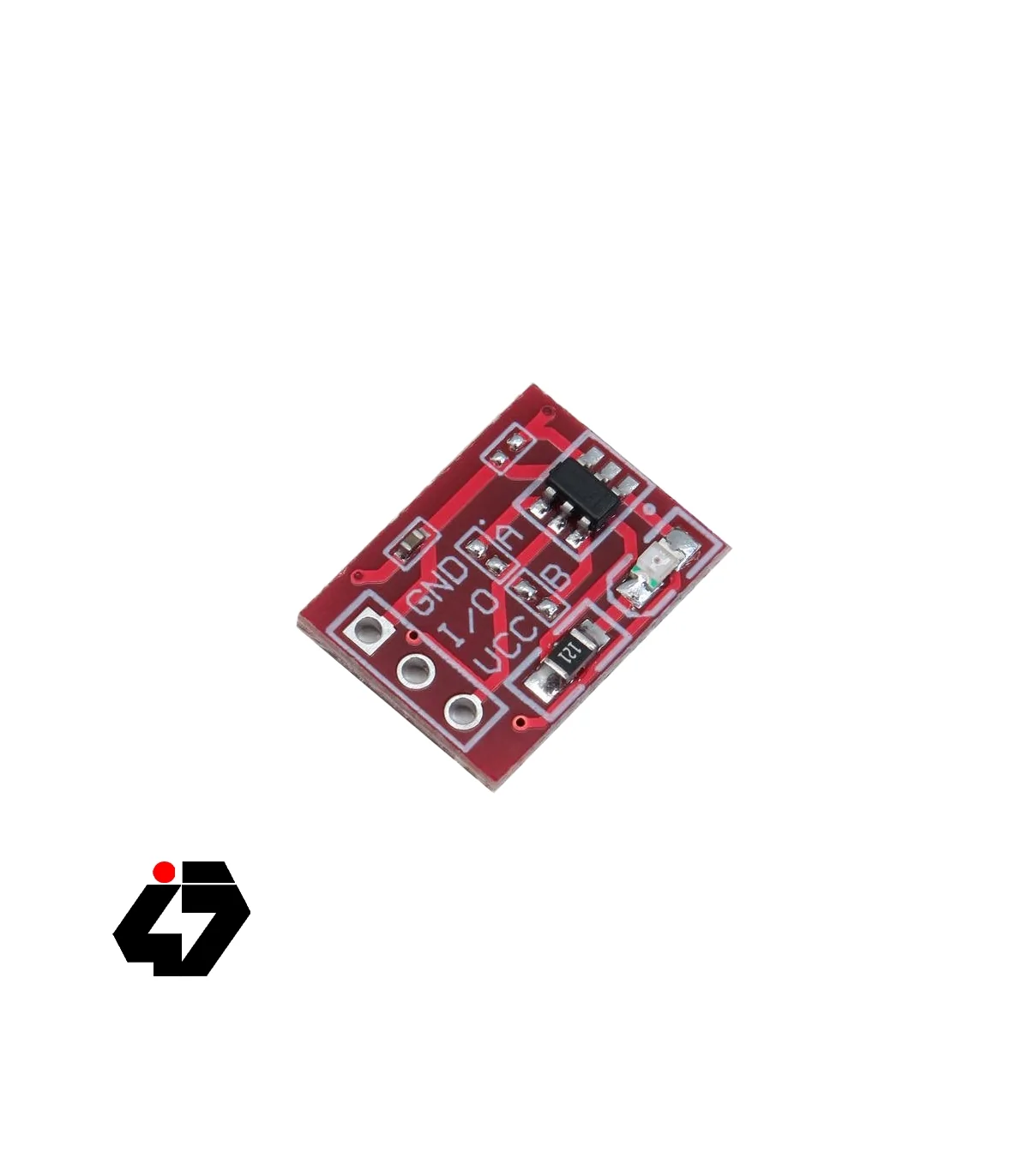

این ماژول توسط جامپر های A , B که در زیر برد در نظر گرفته شده اند، انواع کلید زنی لحظه ای یا دائمی را فراهم میکند. همچنین سطح ولتاژ خروجی ACTIVE HIGHE یا ACTIVE LOW نیز توسط همین دو جامپر قابل تعیین است.

نکته

بر روی PCB دو جفت پایه با نام های A و B وجود دارند.با لحیم کردن آن ها در وضعیت های مختلف، می‌توان مد کاری سوئیچ را تغییر داد.

توضیحات مد کاری ماژول

پین های A و B هر دو باز باشند

در این حالت خروجی ماژول در حالت عادی LOW (صفر منطقی) می باشد. با لمس کردن ماژول خروجی HIGH (یک منطقی) می‌شود. زمانی که لمس قطع شود, خروجی دوباره LOW می‌شود.

پین A باز و پین B بسته باشد

در این حالت خروجی ماژول در حالت عادی LOW می باشد. با لمس کردن ماژول خروجی HIGH می‌شود. خروجی تا لمس بعدی HIGH باقی می‌ماند.

پین A بسته و پین B باز باشد

در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW می‌شود. زمانی که لمس قطع شود, خروجی دوباره HIGH می‌شود.

پین های A و B هر دو بسته باشند

در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW می‌شود. خروجی تا لمس بعدی LOW باقی می‌ماند.

نکته

در حالت عادی ماژول, هر دو پین A و B باز می باشند. یعنی ماژول در مد اول کار می کند که در صورت نیاز طبق توضیحات بالا می توانید مد کاری ان را تغییر دهید.

Introduction

Touch sensors with simple rotational sliders, touchpads, and rotary wheels offer significant advantages for more intuitive user interfaces. Touch sensors are more convenient and more reliable to use without moving parts. The use of touch sensors provides great freedom to the system designer and helps in reducing the overall cost of the system.

The TTP223-BA6/TTP223N-BA6 TonTouchTM is a touchpad detector IC that offers 1 touch key. The touching detection IC is designed for replacing the traditional direct button key with a diverse pad size. Low power consumption and wide operating voltage are the contact key features for DC or AC application.

What makes capacitive switches preferred over other switches is that there are no mechanical components in a capacitive switch, resulting in a longer lifespan when compared to their mechanical counterpart. Additionally, capacitive switches can withstand some of the harshest environments, including outdoor environments. If the intrusion of dirt, dust, or moisture is a concern, the capacitive is probably the best option for an electrical switch.

Specification

Voltage: 2.5-5.5 V

Current: 1.5 ~ 3 uA

Low Power at 3V

Waterproof

3 Pins: I/O, GND, VCC

Size: 11 * 15mm

APPLICATION

Vending machines

Smartphones

Human machine interfaces (HMIs)

Industrial controls

Appliances

Infotainment centers

Trigger Setting Mode

***( 1-> Short; 0-> No Short)

AB = 00: Non-blocking High TTL level output;

AB = 01: High-level auto-lock TTL level;

AB = 10: Low-level non-blocking TTL ouput;

AB = 11: Low-level auto-lock TTL ouput

ادامه مطلبShow less
جزئیات محصول
473011007155

مشخصات

ابعاد
15mm x 12.5mm
حداکثر جریان کاری
13uA ماکزیمم
حساسیت
حساسیت قابل تنظیم پدها ، بطور دیفالت بدون هیچ خازنی است که بتوان از بیشترین حساسیت آن استفاده کرد.
ولتاژ تغذیه
2.5 الی 5.5 ولت DC
مد های کاری
toggle یا سوئیچ
پیوست‌ها
data sheet Mini TTP223
دیتاشیت ماژول سنسور تاچ خازنی Mini TTP223
دانلود (237.98KB)
