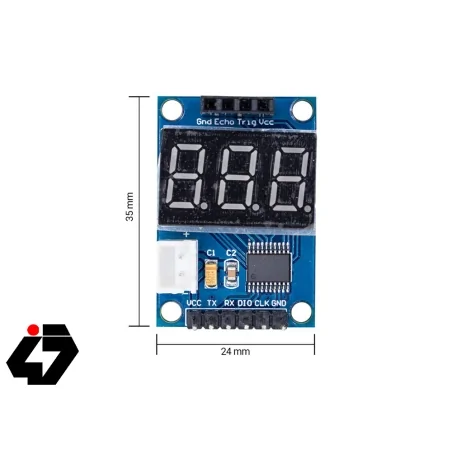

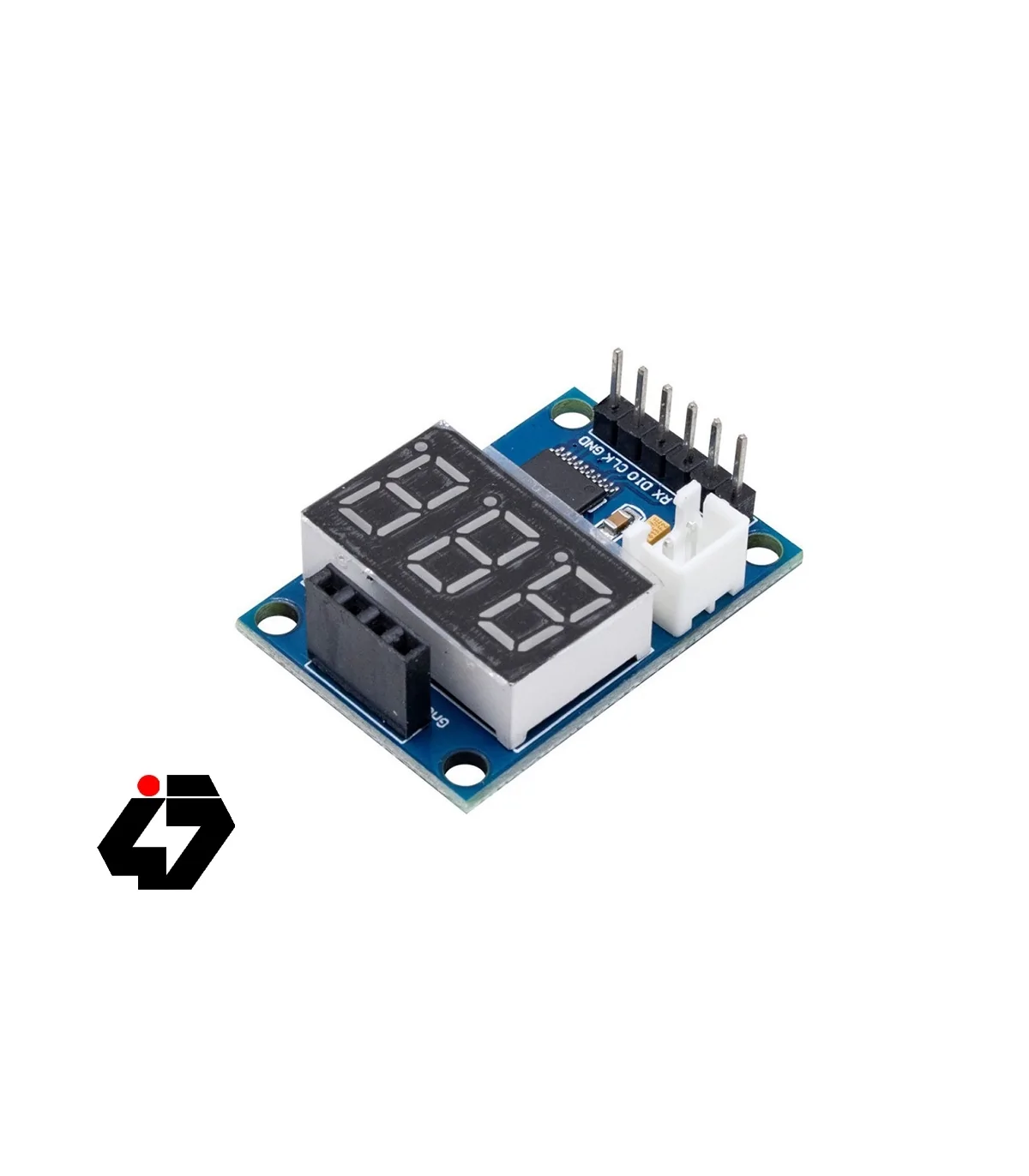

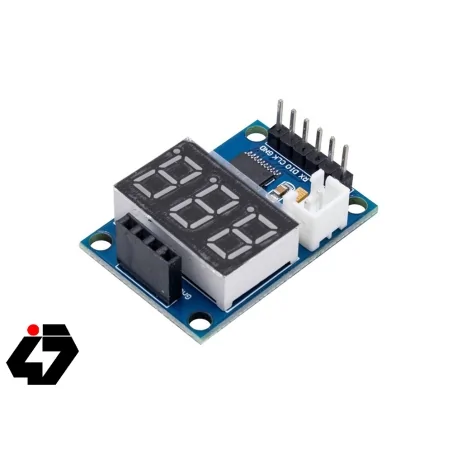

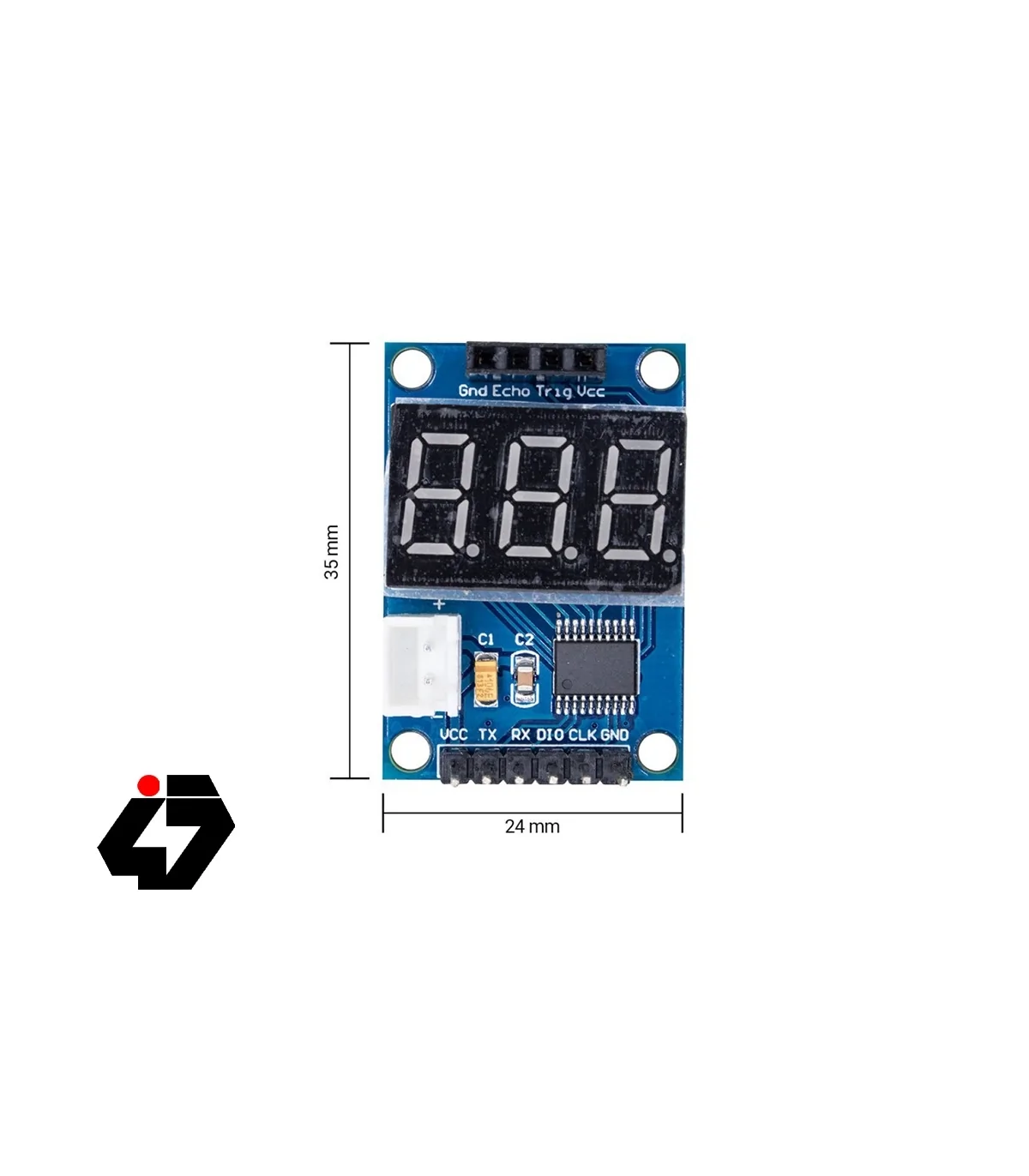

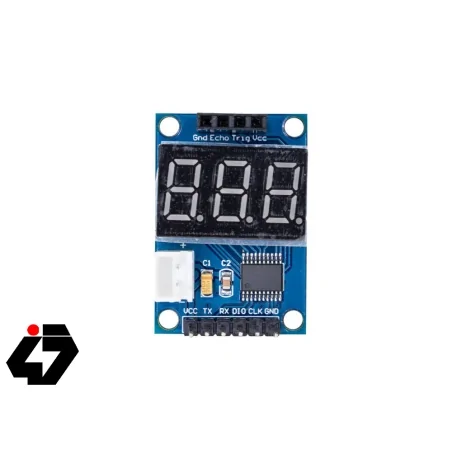

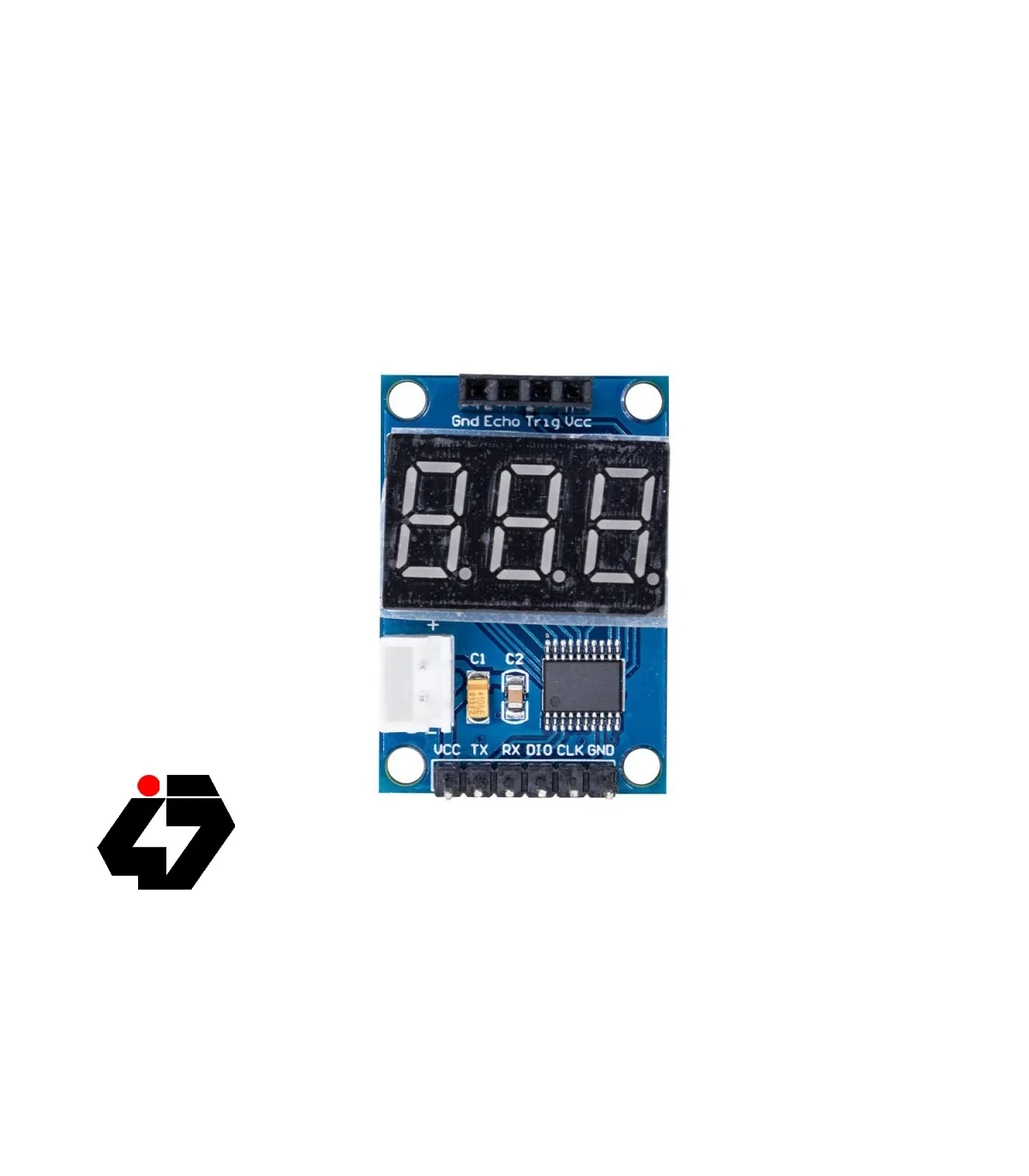

برد راه انداز ماژول اولتراسونیک SR04 با نمایشگر سون سگمنت
برد راه انداز ماژول اولتراسونیک SR04 با نمایشگر سون سگمنت
برد راه انداز اولتراسونیک به همراه نمایشگر برای نمایش فاصله اندازه گیری شده توسط ماژول اولتراسونیک
برد راه انداز ماژول فاصله یاب اولتراسونیک SRF04 دارای نمایشگر دیجیتال سون سگمنت بوده و هم چنین یک خروجی همزمان سریال برای اتصال به بردهای دیگر و کامپیوتر دارد.
واحد نمایش اندازه در نمایشگر به صورت سانتی متر می باشد.
این محصول دارای یک مدار میکروکنترلری است که عملیات پردازشی را با سرعت و دقت بالا انجام می دهد و علاوه بر نمایش اطلاعات اندازه گیری شده بر روی صفحه نمایش سون سگمنتی، این اطلاعات را از طریق پورت سریال نیز ارسال می نماید.
خطای اندازه گیری این ماژول در حدود 1 درصد می باشد و ولتاژ کاری آن 5 ولت است.
Introduction
Tester for ultrasonic distance meters HC-SR04
The display shows the distance from the partition after connecting the sensor
The same data is sent to the serial port, for further use
The serial port is available on VCC (5V), TX, RX, GND pins. Communication speed 9600baud. Output format: D: XXX \ r \ n, where XXX is the value of the measured distance in cm
Specification
Supply voltage: 5V
Measuring range: 3 - 400cm
Display units: cm
Display: 3-digit 7-segment
Red color
Additional interface: 5V UART
Module dimensions: 30x25mm
مشخصات
- ابعاد
- 35*25 میلی متر
- ساخت کشور
- چین
- ولتاژ ورودی ( کاری )
- 5
- قابلیت اندازه گیری
- 3 سانتی متر الی 4 متر
