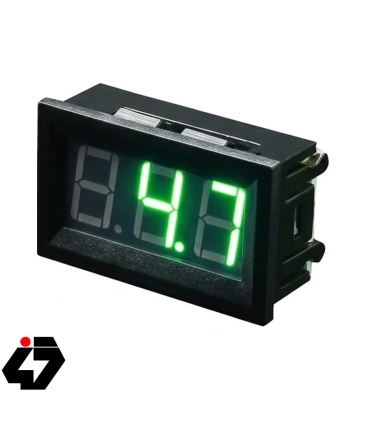

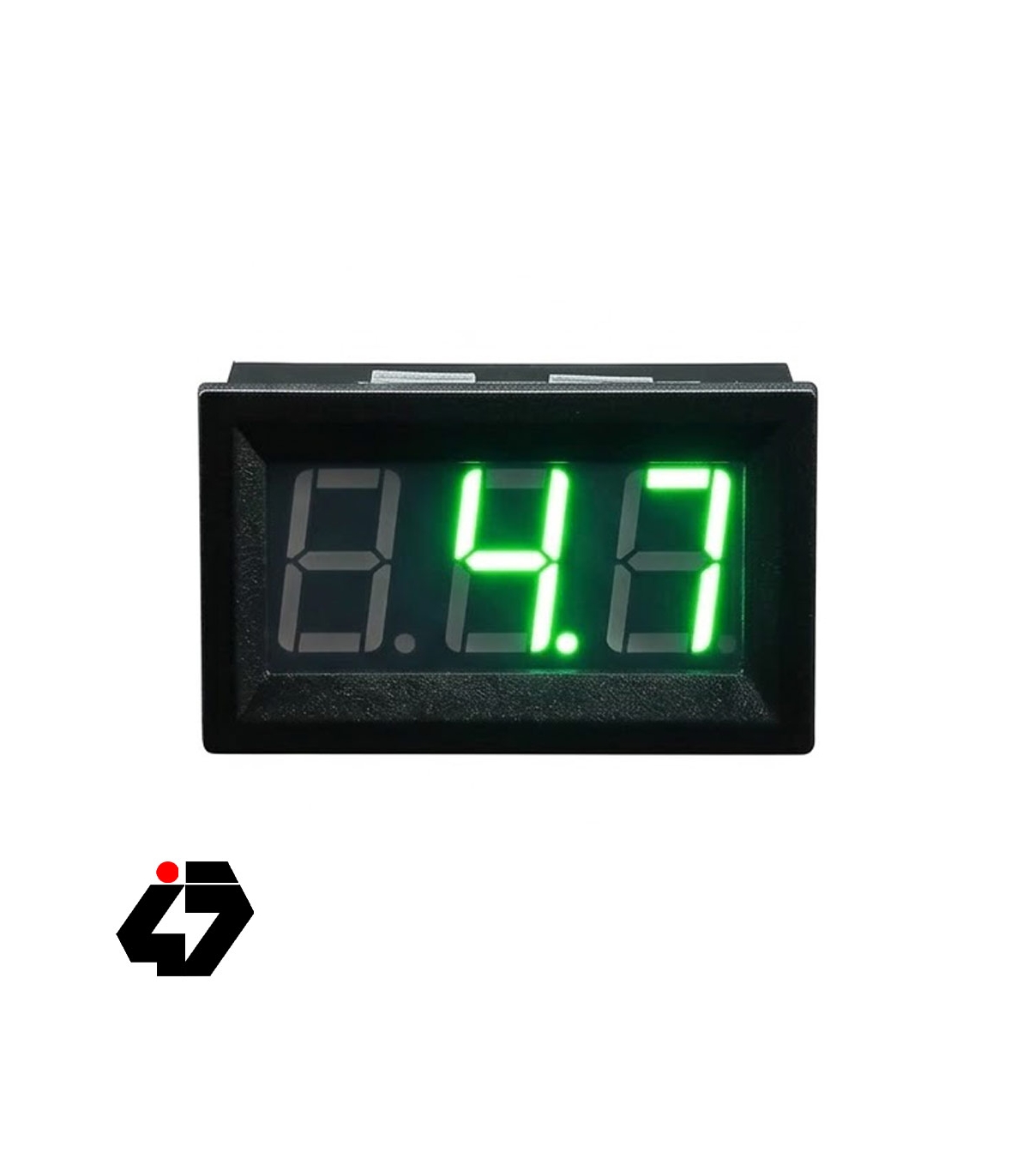

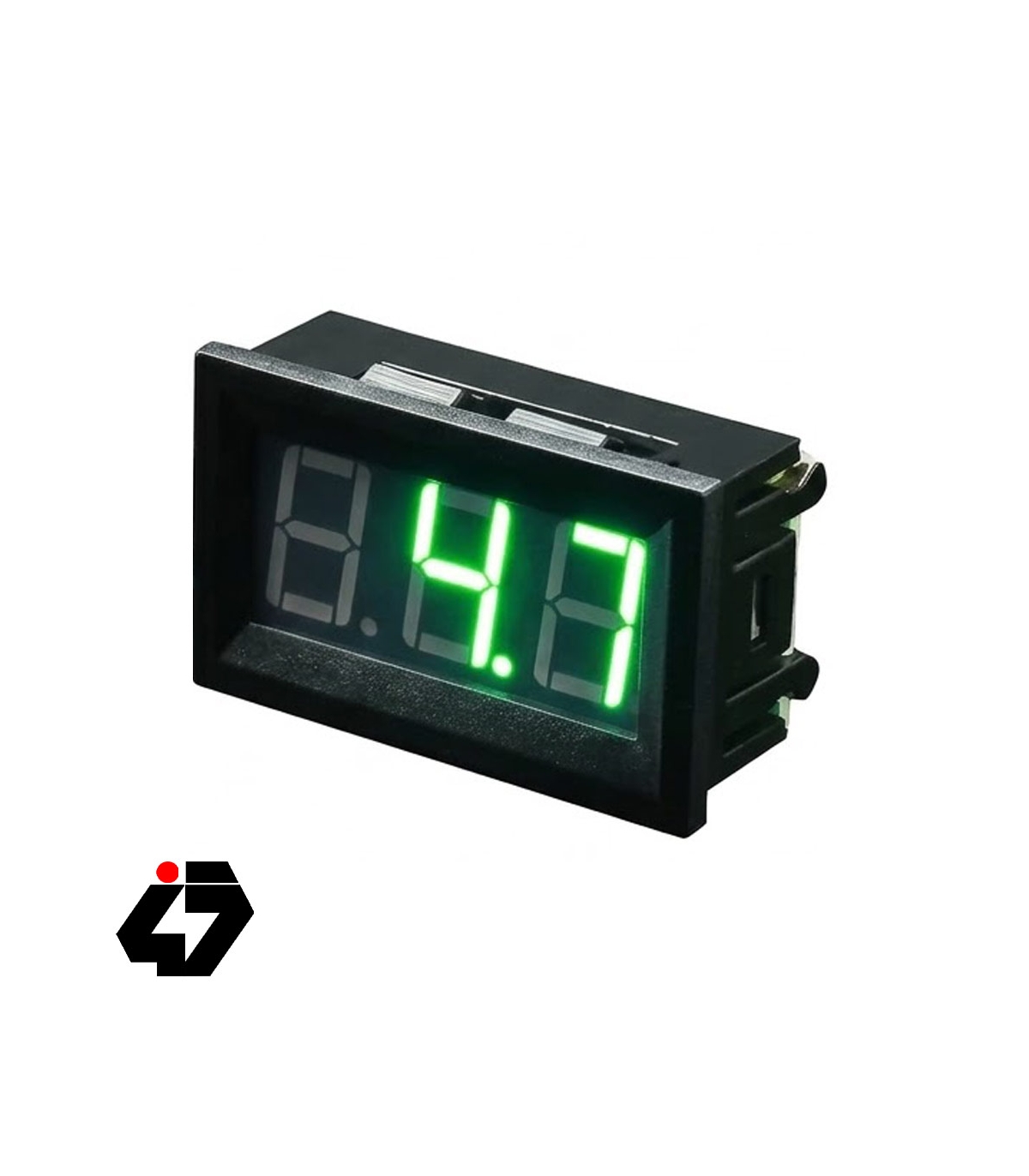

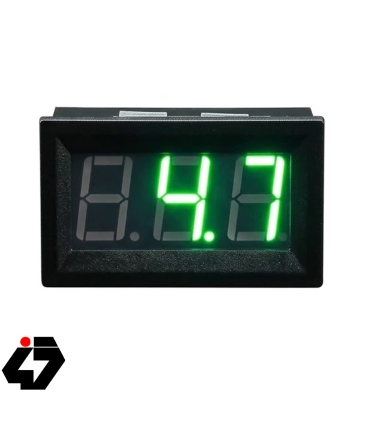

ولت متر دیجیتال AC پنلی 70 تا 500 ولت با نمایشگر LED سبز 0.56 اینچ
در تمامی سیستمهای الکتریکی، تابلوهای توزیع برق، صنایع ابزار دقیق و کارگاه های تعمیرات سخت افزار، مانیتورینگ لحظه ای ولتاژ شبکه AC فاکتور اصلی در پیشگیری از سوختن ترانسها و تجهیزات حساس است.
ماژول ولت متر دیجیتال AC پنلی بازه 70V تا 500V با نمایشگر LED سبز رنگ، ابزاری کالیبره شده، سبک و کارآمد است که طراحی مدرن فریمدار آن اجازه میدهد بدون سیم کشی های موازی پیچیده، یک نمایشگر ولتاژ کاملاً دقیق را به دیواره جعبه پروژه یا تابلوی کنترل خود اضافه کنید.
بزرگترین مزیت ساختاری این ولت متر، طراحی دو سیمه ( Self-Powered ) آن است.
در مدلهای قدیمی یا ولت مترهای DC، شما همیشه نیاز به یک منبع تغذیه یا باتری مجزا داشتید تا برد دستگاه روشن شود؛ اما در این مدل، مدارهای داخلی مستقیماً ولتاژ AC ورودی را ایزوله و کاسته کرده و برای روشن کردن مدار و سگمنت ها استفاده میکنند.
کافی است دو سیم خروجی ماژول را به فاز و نول یا خطوط جریان متناوب مورد نظر وصل کنید تا نمایشگر فوراً روشن شود.
رنگ سبز غلیظ و درخشان این کالا، انتخابی هوشمندانه برای محیط های کارگاهی است.
در استانداردهای تابلوسازی، رنگ سبز عموماً نشاندهنده وضعیت نرمال، ایمن یا خطوط پایدار است و به راحتی با سایر نمایشگرهای قرمز یا آبی قابل تفکیک است.
تراشه میکروکنترلر به کار رفته در پشت این برد، نمونه برداریهای ولتاژ را در کسری از ثانیه انجام داده و با دقت خطای ناچیز ( کمتر از ۱ درصد ) روی سگمنت های درشت ۰.۵۶ اینچی به تصویر میکشد.
❓ چرا ولت متر AC پنلی سبز رنگ 0.56 اینچ گزینه ای ایده آل است؟
نمایشگرهای ولتاژ عقربه ای یا دیجیتال های فاقد فریم، چالشهای جدی در زمان نصب و استفاده دارند:
• فضای سیم کشی شلوغ: نیاز به سیم کشی جداگانه برای منبع تغذیه دستگاه که ریسک اتصالی را بالا میبرد.
• خوانش سخت در تاریکی: ولت مترهای فاقد نور پسزمینه در محیط های صنعتی و تاریک کارگاهی به راحتی دیده نمیشوند.
• عدم ثبات روی بدنه کیس: بردهای بدون فریم به سختی روی بدنه جعبه ها محکم میشوند و ظاهر کار را غیرحرفه ای میکنند.
ولتمتر تابلویی 70V-500V سبز با ویژگی های زیر این چالشها را برطرف میسازد:

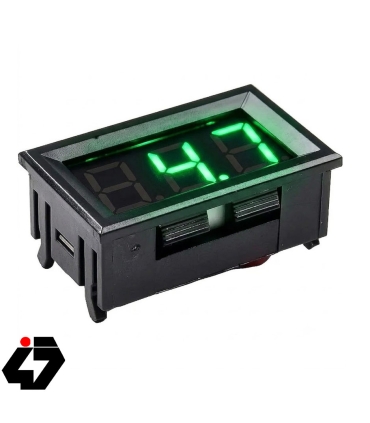

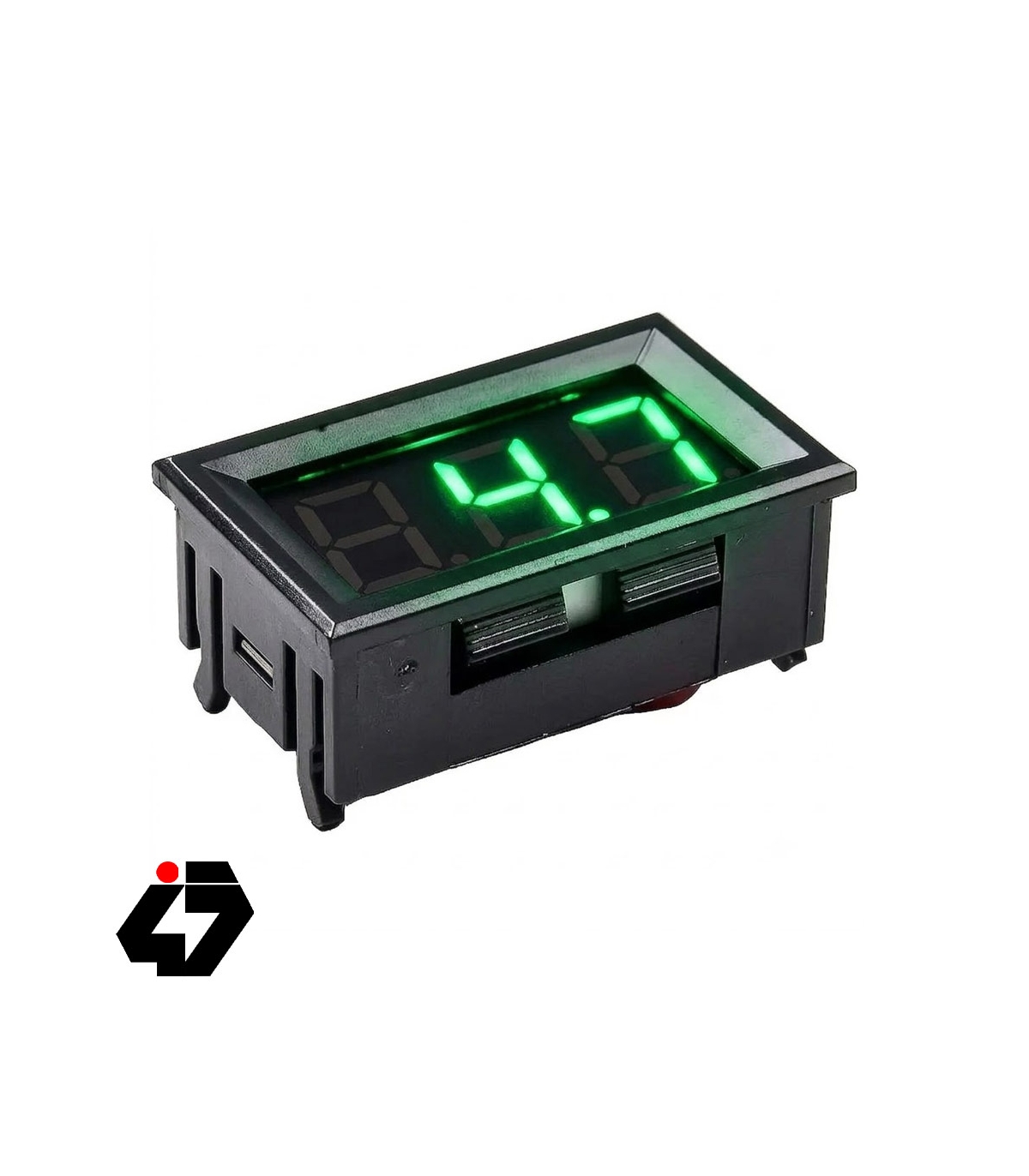

• خار پلاستیکی پنلی جهت قفل شدن: بدنه ماژول دارای دندانه هایی است که با ایجاد یک برش مستطیلی روی بدنه قاب، به صورت فشاری جا رفته و کاملاً فیکس میشود.
• محدوده سنجش وسیع تا ۵۰۰ ولت: قابلیت اندازه گیری ولتاژهای برق شهری ( ۲۲۰ ولت ) و همچنین ولتاژهای فاز به فاز برق صنعتی ( ۳۸۰ ولت الی ۴۰۰ ولت متناوب ).
• امپدانس ورودی بالا و ایمن: مصرف جریان خود ماژول بسیار ناچیز ( کمتر از ۲۰ میلی آمپر ) است و هیچگونه افت ولتاژ یا بار اضافی روی خط اصلی ایجاد نمیکند.
⚙️ ویژگی های فنی ولت متر دیجیتال AC مدل 70V-500V
✔ بازه ولتاژ کاری و سنجش: AC 70V الی AC 500V
✔ حداقل ولتاژ جهت روشن شدن: ۷۰ ولت متناوب ( در ولتاژهای زیر ۷۰ ولت، سگمنت ها روشن نمیشوند )
✔ رنگ و سایز صفحه نمایش: 22 × 29 × 48 میلی متر سگمنت 0.56 اینچی با رنگ LED سبز
✔ امپدانس ورودی مدار: بالای ۱ مگا اهم جهت ایمنی بالای ماژول
✔ میزان خطای اندازه گیری: حداکثر ۱ درصد ( کالیبراسیون دقیق دیجیتال )
✔ جنس و ساختار کیس: پلاستیک ABS مشکی رنگ مقاوم در برابر حرارت کارگاهی
🛠 کاربردهای اصلی ولت متر پنلی سبز رنگ
• مانیتورینگ جعبه های تست و منبع تغذیه AC: ساخت میزهای تست کارگاهی تعمیرات لوازم خانگی و صوتی جهت رویت لحظه ای نوسان ولتاژ ورودی.
• نصب روی تابلوهای برق خانگی و صنعتی: استفاده در کنتورهای توزیع، جعبه فیوزهای مینیاتوری مجتمع ها و کارگاه ها جهت پایش تقارن فازها.
• تجهیزات خورشیدی و اینورترها: نمایش ولتاژ خروجی تبدیل شده توسط اینورترهای برق خودرو و ژنراتورهای بنزینی و دیزلی.
• ساخت محافظ های برق ولتاژ بالا: اضافه کردن نمایشگر ولتاژ به چندراهی های صنعتی و دستگاه های محافظ برق کولرهای گازی و کارگاهی.
🧠 نکات تخصصی و کارشناسی برای نصب ایمن ولت مترهای ولتاژ بالا
🔹 خطر برقگرفتگی شدید (ایمنی اولویت است): این ماژول مستقیماً با برق ولتاژ بالای AC ( تا ۵۰۰ ولت ) کار میکند. پشت برد الکترونیکی ماژول کاملاً باز بوده و قطعات دارای جریان زنده هستند. تحت هیچ شرایطی در زمان روشن بودن دستگاه، به پشت برد دست نزنید و حتماً پس از نصب درون کیس، پشت آن را عایقبندی کنید.
🔹 استفاده از سیم های با عایق استاندارد: با وجود مصرف جریان بسیار پایین ماژول، سیم های متصل به خطوط اصلی برق باید عایق حرارتی و ضخامت مناسبی داشته باشند تا در اثر مجاورت با قطعات گرم تابلو برق دچار ذوب شدگی عایق نشوند.

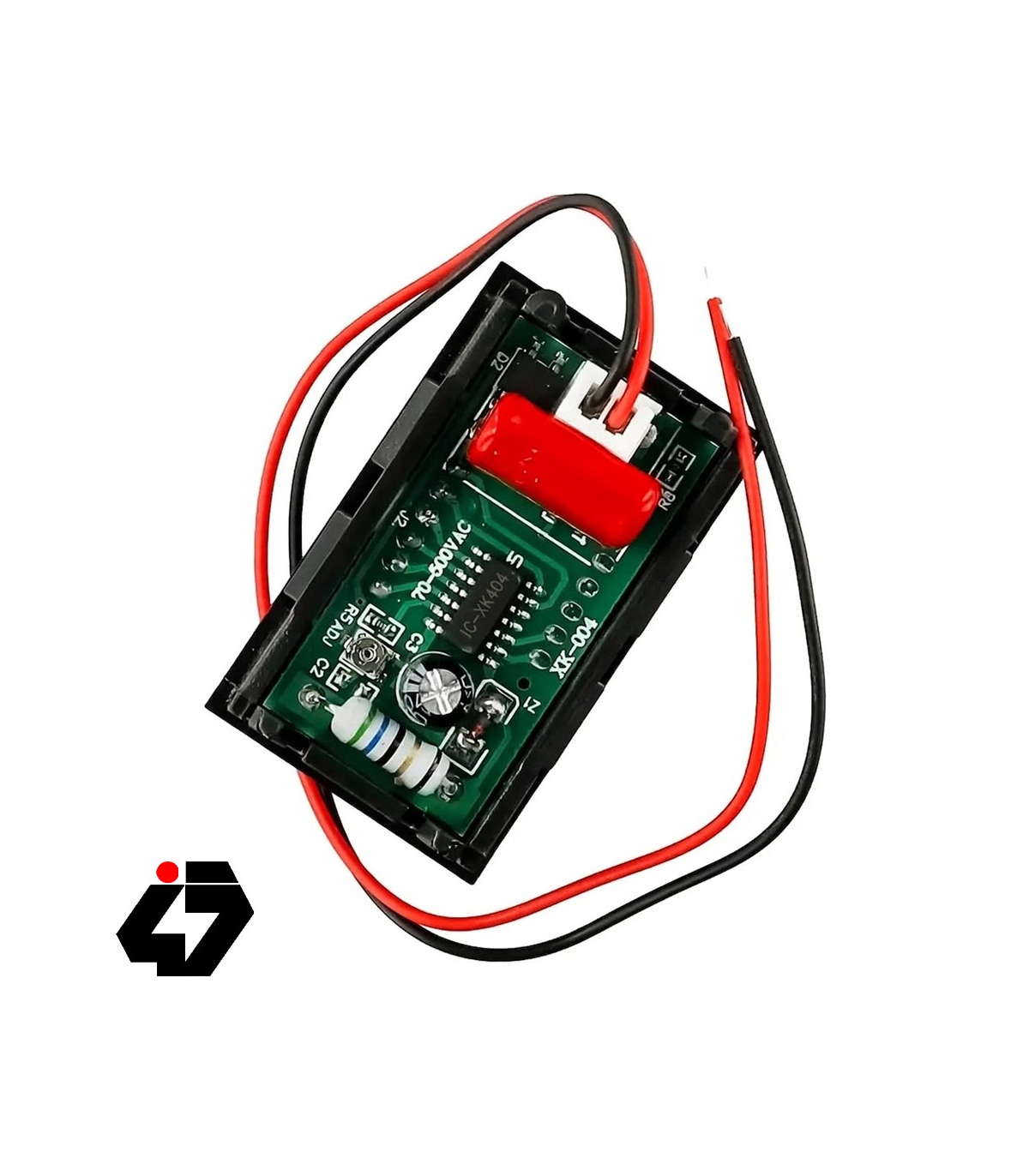

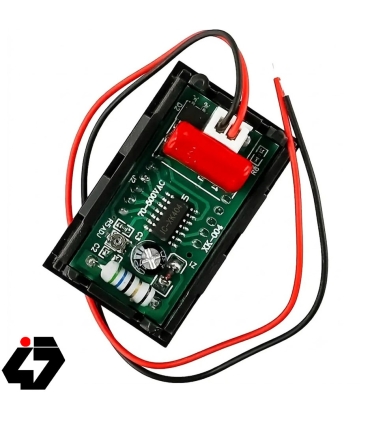

🔹 پتانسیومتر کالیبراسیون پشت برد: در پشت این ماژول یک پتانسیومتر کوچک ( پیچ تنظیم مولتی ترن ) تعبیه شده است. اگر پس از نصب متوجه شدید نمایشگر با مولتی متر مرجع شما تفاوت ناچیزی دارد، میتوانید در حالت روشن با یک پیچ گوشتی عایق ( ساعتی ) آن را بچرخانید تا عدد نمایشگر کاملاً دقیق و کالیبره شود.
🔹 محدودیت فرکانسی: این ولت متر برای فرکانس استاندارد برق شبکه (۵۰ الی ۶۰ هرتز) طراحی شده است. از اتصال این ماژول به خروجی اینورترهای فرکانس متغیر ( VFD ) یا مدارهایی با موجهای غیرسینوسی شدید خودداری کنید، زیرا ممکن است باعث سوختن خازن های تغذیه برد شود.
🏆 مزایای رقابتی ولت متر ۲ سیمه سبز نسبت به مدلهای معمولی قرمز
• عدم نیاز به برق کمکی: کاهش حجم سیم کشی تابلویی و راه اندازی سریع تنها با اتصال موازی به دو سر خط جریان.
• تفکیک رنگ استاندارد کارگاهی: نور سبز درخشان که در میان انبوه نمایشگرهای قرمز تابلویی، وضعیت سلامت خط را به سرعت به اپراتور القا میکند.
• طول عمر بالای سگمنت ها: بهره گیری از دیودهای LED مرغوب که در اثر روشن ماندن مداوم ۲۴ ساعته دچار افت نور و کمرنگ شدن نمیشوند.
❓ سوالات متداول
آیا این ولت متر میتواند جریان ( آمپر ) مصرفی را هم نشان دهد؟
خیر، این مدل صرفاً یک ولت متر ( سنجش اختلاف پتانسیل ) است و تنها ولتاژ خطوط AC را نشان میدهد. برای نمایش همزمان جریان و ولتاژ، باید از بردهای آمپرمتر-ولت متر ترکیبی که دارای کویل یا ترانس جریان ( CT ) مجزا هستند، استفاده کنید.
آیا این ماژول را میتوان برای اندازهگیری ولتاژ باتری ماشین یا خروجی آداپتورهای DC استفاده کرد؟
خیر، این ماژول اختصاصاً برای جریان متناوب ( AC ) طراحی شده است. مدارهای کاهنده و خازنهای تغذیه آن با برق متناوب کار میکنند. اتصال این ولتمتر به منابع جریان مستقیم ( DC ) مانند باتری، علاوه بر اینکه چیزی را نشان نخواهد داد، به دلیل عبور جریان یکسره ممکن است به مدار پشت دستگاه آسیب جدی بزند.
اگر ولتاژ برق ورودی ناگهان از ۵۰۰ ولت بالاتر برود چه اتفاقی میافتد؟
محدوده ایمن و کالیبره شده دستگاه تا ۵۰۰ ولت است. نوسانات لحظهای بسیار کوتاه ممکن است توسط قطعات محافظ برد مهار شوند، اما در صورتی که ولتاژ خط به صورت دائم یا در اثر نوسانات شدید تابلویی از ۵۰۰ ولت عبور کند، قطعات ورودی ماژول ( نظیر وریستور یا خازن های صافی ) دچار سوختگی خواهند شد.
