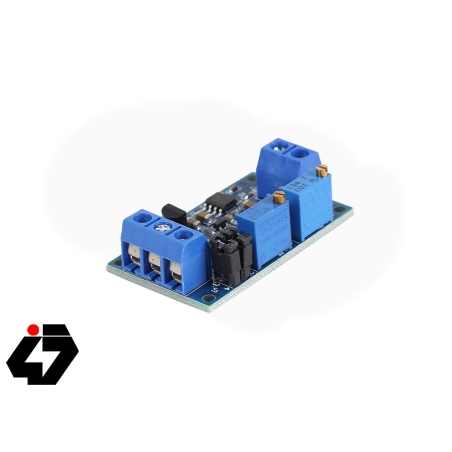

ماژول مبدل جریان به ولتاژ HW-685

جامپرهای روی برد را بر اساس سطح ولتاژ مورد نظر خود بر روی پین مربوطه قرار دهید

بعد از اعمال ولتاژ تغذیه باید نشانگر ال ای دی روی ماژول روشن شود

در حالتی که جریان صفر است مولتی ترن ZERO را تا زمان صفر شدن ولتاژ خروجی بچرخانید

سپس در حالتی که جریان در مقدار ماکزیمم یا همان 20 میلی آمپر باشد مولتی ترن SPAN را تا زمان رسیدن ولتاژ خروجی به سطح ولتاژ مورد نظر خود بچرخانید

مولتی ترن ها با چرخش ساعتگرد مقدار ولتاژ خروجی را افزایش می دهند

Current 0/4~20mA to DC0~3.3/5/10V

Input current: 0 or 4mA~20mA

Voltage output: 0~3.3V / 5V /10V

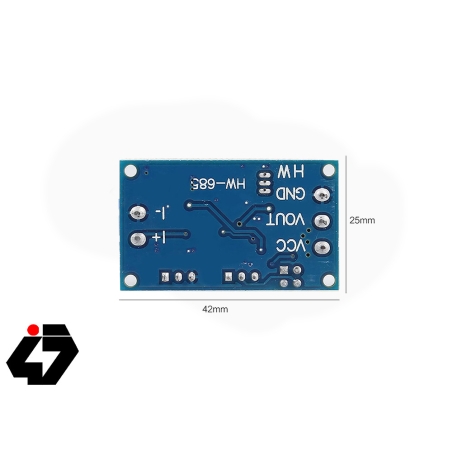

1. The module is wired according to the definition, the power supply voltage is 7-36V (if the output is to 10V, the supply voltage must be greater than 12V)

2. After power-on, the D2 light should be on, otherwise check the line connection. The board is reversely protected, and the reverse is not burned.

3. When the current input is at the minimum value (0mA or 4mA), adjust the zero potentiometer to make the VOUT output the minimum value (0.0V or other voltage).

4. When the current input is at the maximum value (20mA), adjust the range potentiometer to make the VOUT output the maximum value (3.3V or 5V or 10V, when the input is 4~20ma, the output can be as small as 2.5V)

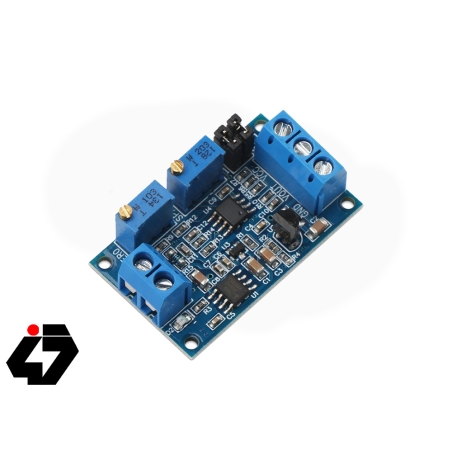

5. According to the demand, select the corresponding range through the jumper cap:

4 to 20 mA:

0～2.5V range: J1 1, 2 feet open, 3, 4 feet short circuit

0～3.3V range: J1 1, 2 feet disconnected, 3, 4 feet disconnected

0～5.0V range: J1 1, 2 feet Short circuit, 3, 4 pin short circuit

0~10.0V range: J1 1, 2 pin short circuit, 3, 4 pin disconnect

0 to 20 mA:

0～3.3V range: J1 1, 2 feet are disconnected, 3, 4 feet are disconnected

0～5.0V range: J1 1, 2 pin short circuit, 3, 4 pin short circuit

0～10.0V range: J1 1, 2 pin short circuit , 3, 4 feet disconnected
