ماژول کنترل شارژ باتری 6 تا 60 ولت به همراه نمایشگر LCD مونوکروم و کلیدهای کنترلی
مناسب برای شارژ باتری های لیتیوم یون 2 سل و 3 سل با خروجی 2 آمپر دارای نشانگر LED جهت نمایش وضعیت باتری به همراه محافظ

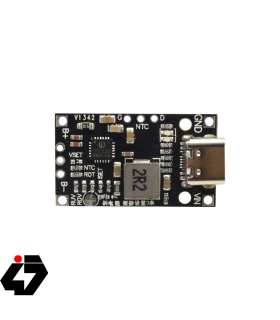

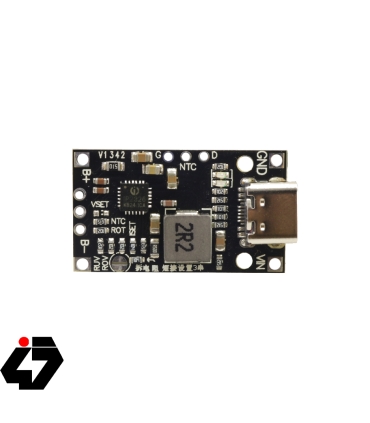

این ماژول شارژ باتری لیتیوم یک ابزار مناسب برای شارژ باتریهای لیتیوم پلیمری (LiPo) است که از شارژ سریع پشتیبانی میکند و میتواند باتریهای با سلولهای 2S (7.4V) و 3S (11.1V) را به سرعت و با کارایی بالا شارژ کند. ماژول دارای سیستم مدیریت باتری (BMS) است که حفاظت از باتریها و افزایش طول عمر آنها را تضمین میکند.
ویژگی
عملکرد شارژ سریع با بهرهوری 94% و پشتیبانی از فناوری QC (Quick Charge).
شارژ با توان 15W که باعث افزایش سرعت و کارایی شارژ میشود
قابلیت نصب NTC از پدهای مشخص شده
حفاظت در برابر اضافه ولتاژ ورودی
حفاظت در برابر اضافه جریان خروجی
حفاظت در برابر اضافه ولتاژ خروجی و اتصال کوتاه.
پشتیبانی از دو نوع سلول باتری (2S و 3S) و قابلیت شارژ متعادل در حالت 2S.
دمای کاری وسیع از -40°C تا +85°C.
نکته
اگر از ورودی لحیمکاری استفاده میکنید، ولتاژ ورودی باید کمتر از ولتاژ باتری باشد تا ماژول در حالت بوست کار کند.

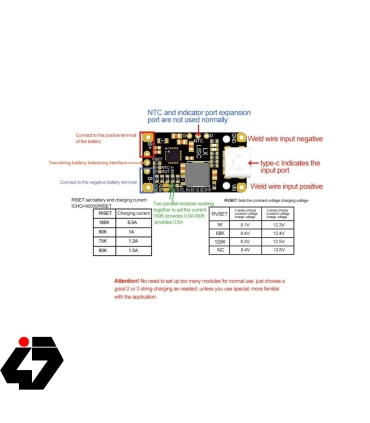

جریان شارژ قابل تنظیم با استفاده از مقاومتهای مختلف.
جریان پیشفرض برای نسخههای مختلف به شرح زیر است:
1A (با مقاومت 100K اهم)
2A (با مقاومت 180K اهم)
تنظیمات ولتاژ شارژ:
این ولتاژ قابل تنظیم است و میتوان آن را با استفاده از مقاومتهای RVSET تغییر داد.
قابلیت تنظیم زمان شارژ با استفاده از مقاومتهای ROT.
زمان شارژ پیشفرض بدون محدودیت است، اما میتوان آن را برای 4 ساعت (68K)، 12 ساعت (120K) یا 24 ساعت (بدون مقاومت) تنظیم کرد.
Specifications
Model LX-LISC-V1

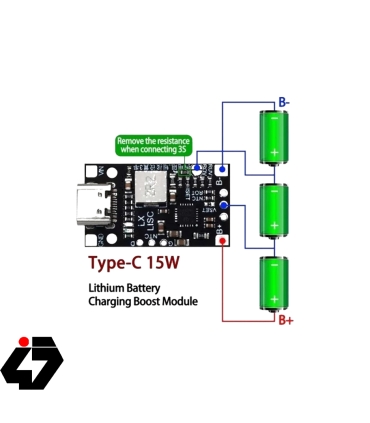

Supports charging 2S (7.4V) and 3S (11.1V) batteries.
Input port type USB Type-C
With charging indicator: blue to start charging and red to indicate charging completion
Switching frequency up to 1MHz
In 2S mode, the module supports battery balancing function.
The default charging voltage for each cell is 4.2V.

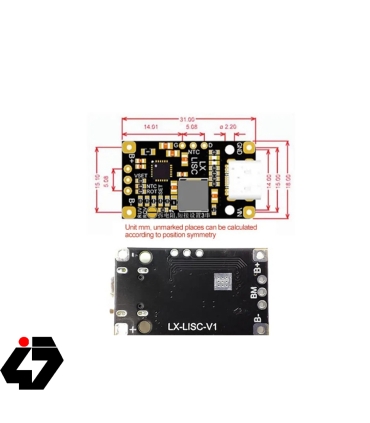

Dimensions: 18*31 mm
Features
Fast charging performance with 94% efficiency and support for QC (Quick Charge) technology.
15W charging power that increases charging speed and efficiency
Input overvoltage protection
Output overcurrent protection
Output overvoltage and short circuit protection.
Supports two types of battery cells (2S and 3S) and balanced charging capability in 2S mode.
Wide operating temperature from -40°C to +85°C.
Application
This battery charging module can be used in a variety of electronic devices and projects that require fast and safe charging of lithium polymer batteries
Portable devices: such as digital cameras, MP3 and MP4 players, and Bluetooth devices
Laptops and gaming devices: to power consumer devices
Solar systems: for use in solar energy projects with lithium-ion batteries
Audio devices and players: to power audio equipment
Charging devices with Typ
