ماژول پاوربانک دارای دو ورودی Type-C و micro USB و دو خروجی USB (جریان بالا) مدل LX-LBU2C.

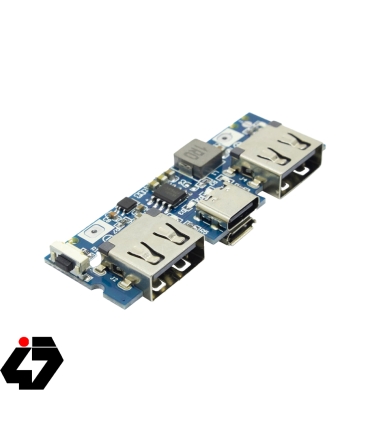

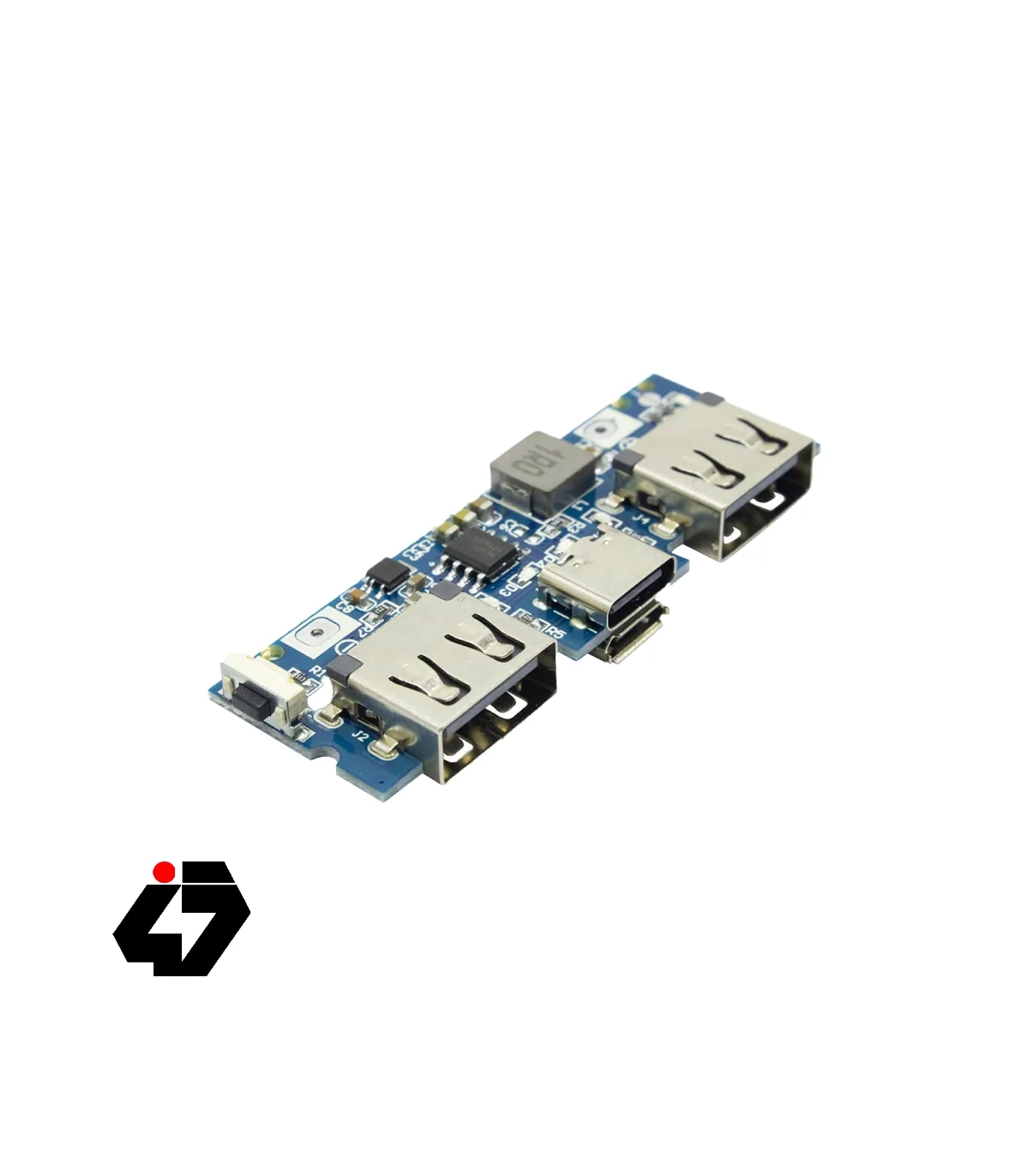

ماژول ساخت پاوربانک Fast Charge دارای Type-C و دو پورت خروجی USB مدل LX-LBU2C دارای 2 درگاه ورودی Micro USB و Type_C و جریاندهی بالا 2.4A مناسب ساخت پاوربانک، شارژر و منابع تغذیه همراه با باتری لیتیومی 3.7 ولت و جریان خروجی مناسب شارژ باتری گوشی موبایل به صورت خودکار.
ساخته شده با تراشه برد IP5407 نوع Fast Charge و جریاندهی بالا.
نکات قابل توجه در ساخت پاور بانک با این ماژول
1- برای ساخت پاور بانک از یک مدل باتری و ظرفیت یکسان استفاده نمایید.
2- سیم کشی باتری ها فقط به صورت موازی می باشد.
3- حداکثر ظرفیت پاور بانک قابل ساخت 30,000 میلی آمپر ساعت می باشد.
4- تخلیه شارژ باتری به هیچ عنوان پیشنهاد نمی شود امکان آسیب به باتری و مدار وجود دارد.
5- سیم کشی رعایت گردد تا از آسیب به مدار جلوگیری شود .
6- مدار محافظ پلاریته معکوس ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
در تصویر انتهای توضیحات نمونه یک پاور بانک ساخته شده با این ماژول را مشاهده می نمایید (طراحی و چاپ شاسی با پرینتر 3 بعدی)

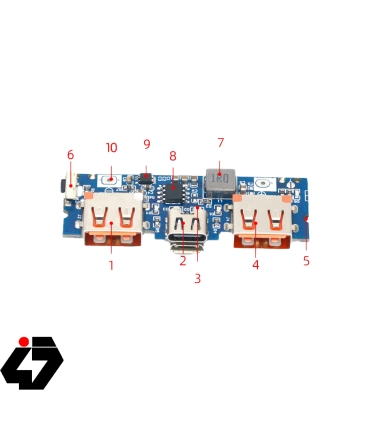

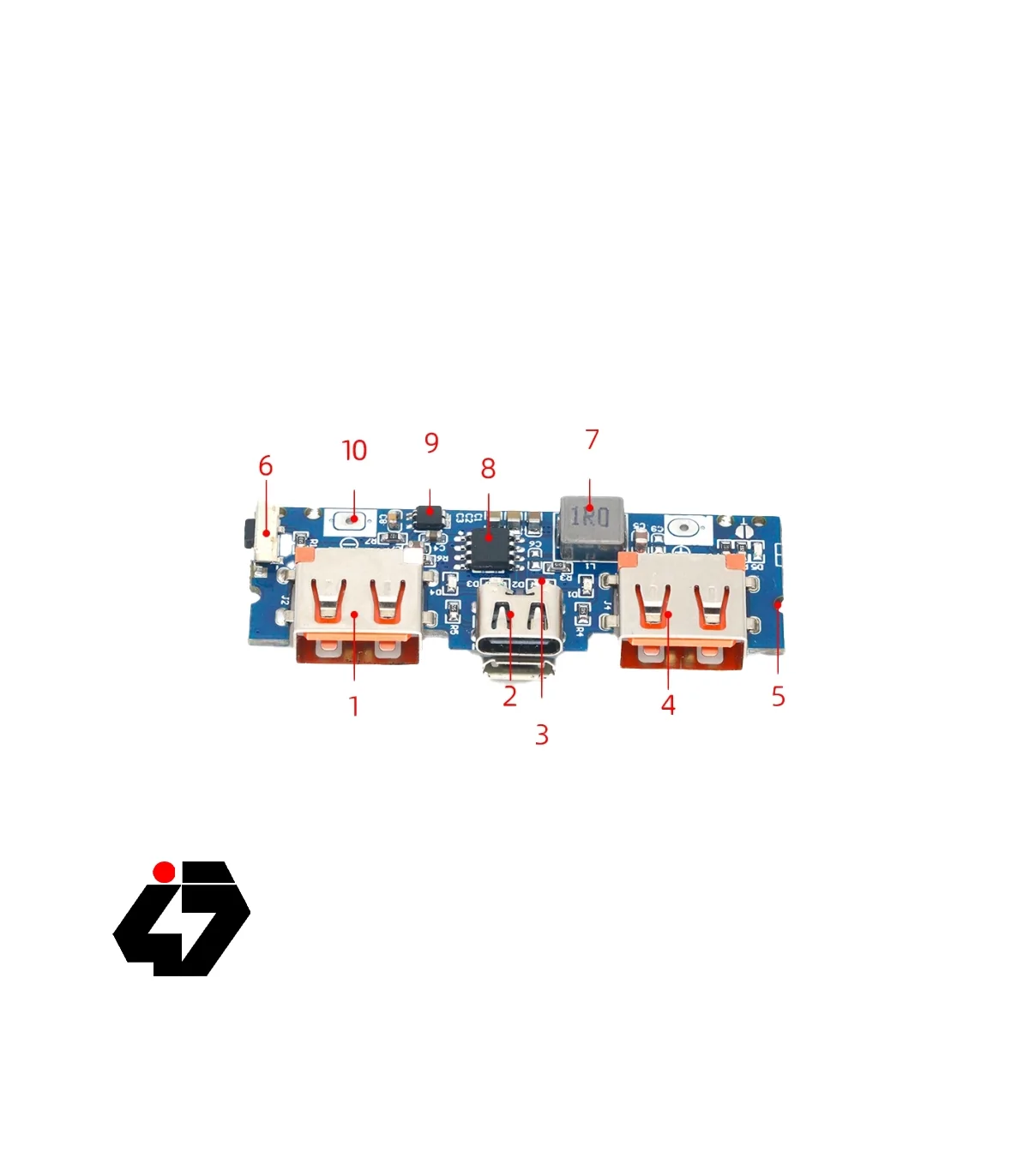

شرح جزئیات ماژول
1- خروجی USB پنج ولت با جریان متغییر بین 1 الی 2.4 آمپری
2- ورودی Type-C (فقط ورودی است خروجی نمی باشد)
3- چهار عدد نشانگر LED سطح ولتاژ باتری
4- خروجی USB پنج ولت با جریان متغییر بین 1 الی 2.4 آمپری
5- سوراخ برای نصب با قطر 2 میلی متر
6- دکمه نمایش باتری (نشانگر LED را روشن می نماید)
7- سلف
8- تراشه IP5407
9- IC حفاظت از باتری
10 - پد های اتصال سیم کشی باتری
Introduction
Controller board Type C Power bank USB 5V 1-2.4 A li-ion battery micro USB Power Bank indication ip5407 . The board is intended for independent assembly of a portable Power Bank charger using li ion batteries
Specification
Input: Type-C and micro-USB
Output: 2 high-quality USB interfaces 1-2.4 A IP5407 controller
Support 3.7 V lithium battery (full charge 4.2 V (+- 0.5 V)
The recommended battery capacity for one board is 30,000 mAh
It is advisable to use batteries of the same series and approximately the same capacity for long and high-quality operation of the assembled power bank
The maximum battery charging current is up to 2.4 A
LED indication of battery charge
2.4 A current allows you to quickly and efficiently charge your battery and use its full potential
High efficiency of charging and discharging, up to 96% and battery protection against discharge and overcharge
Compact size: 55*20*8 mm
مشخصات
- ابعاد
- 55*20 میلی متر (ارتفاع :8 میلی متر)
- ولتاژ خروجی
- 5 ولت
- جریان مصرفی
- 1 آمپر الی 2.4 آمپر متغییر از نوع USB
- خروجی
- USB
- نشانگر
- دارای 4 عدد LED نشانگر شارژ
- باتری
- انواع باتری لیتیومی 3.7 ولتی
- تراشه
- IP5407 (ارائه جریان بالا)
- وزن
- 6 گرم
- ورودی
- Type-C و Micro-USB
- ولتاژ full charge باتری
- 4.2 ولت 0.5±
- راندمان
- بالا 90 درصد
- ولتاژ ورودی پیشنهادی
- 5 ولت DC (می توان از آداپتور های گوشی های هوشمند استفاده نمود حداقل 3 آمپری)
