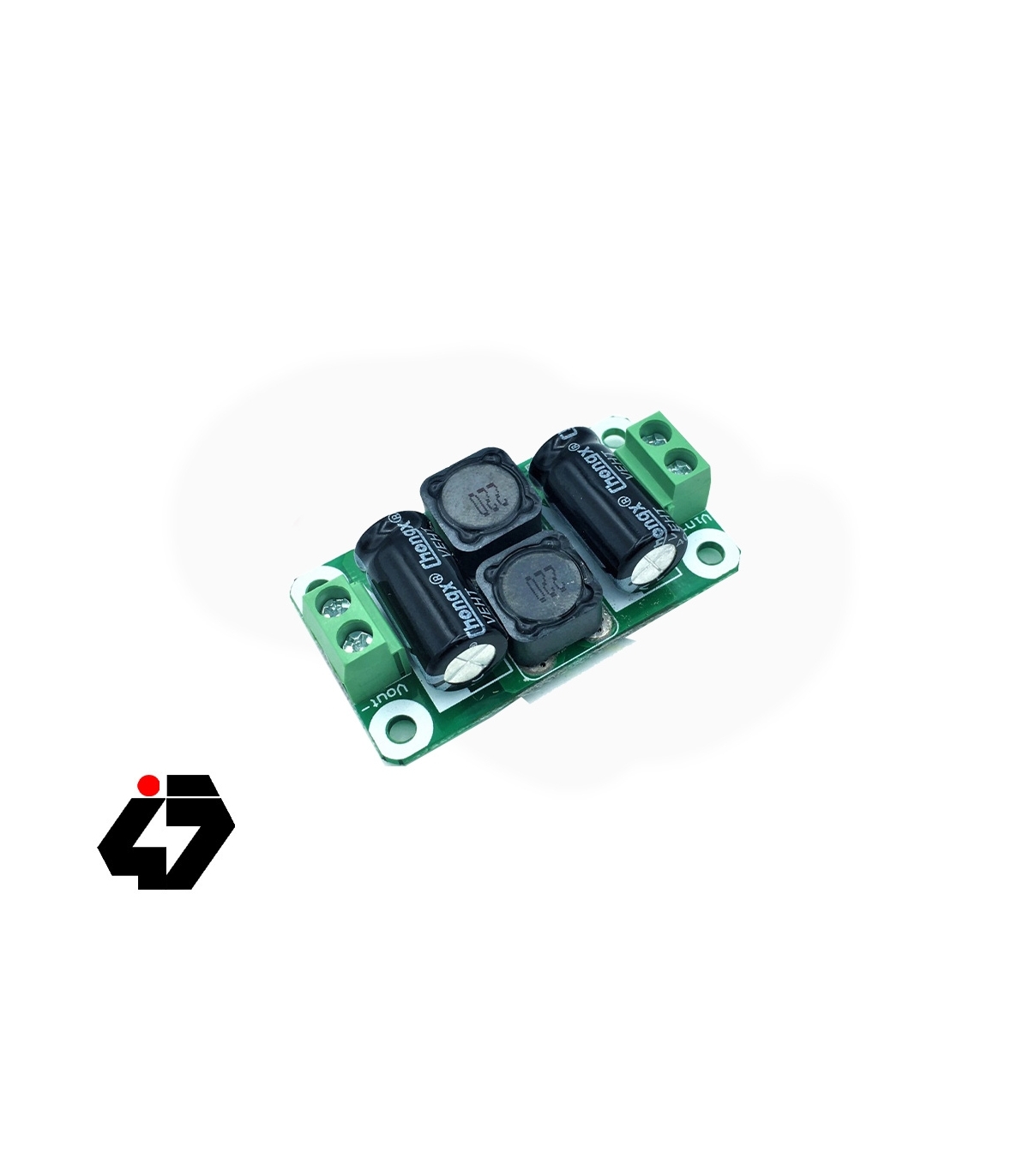

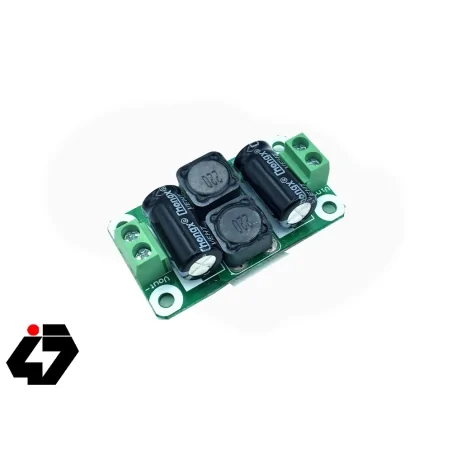

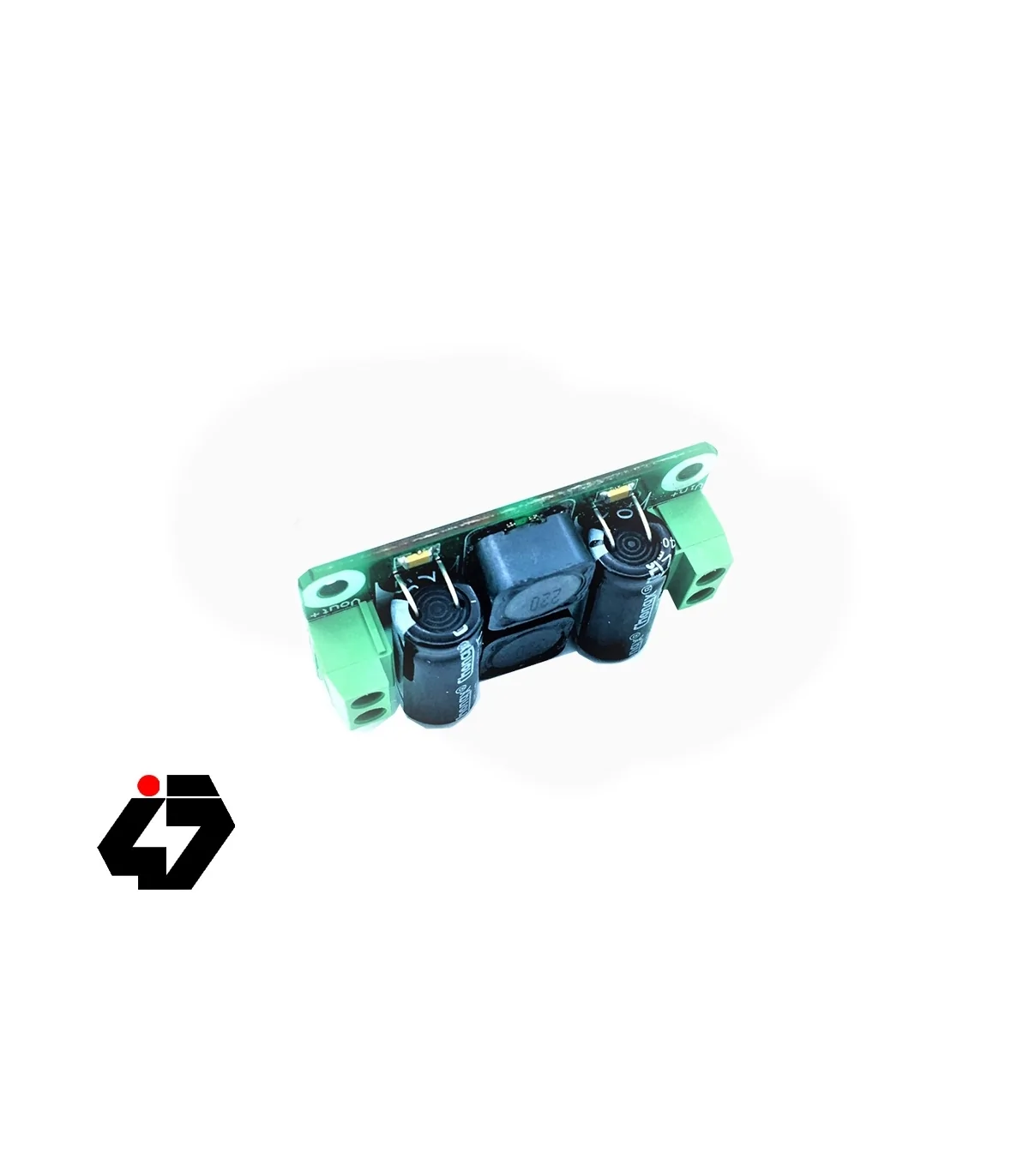

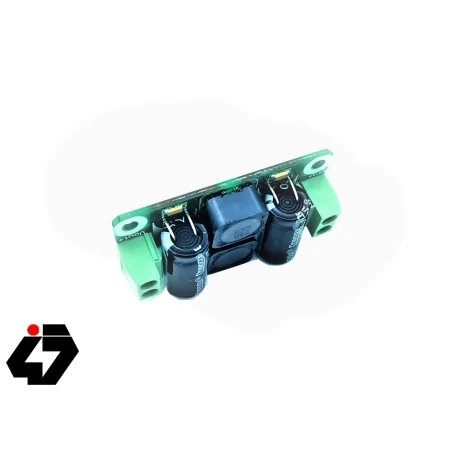

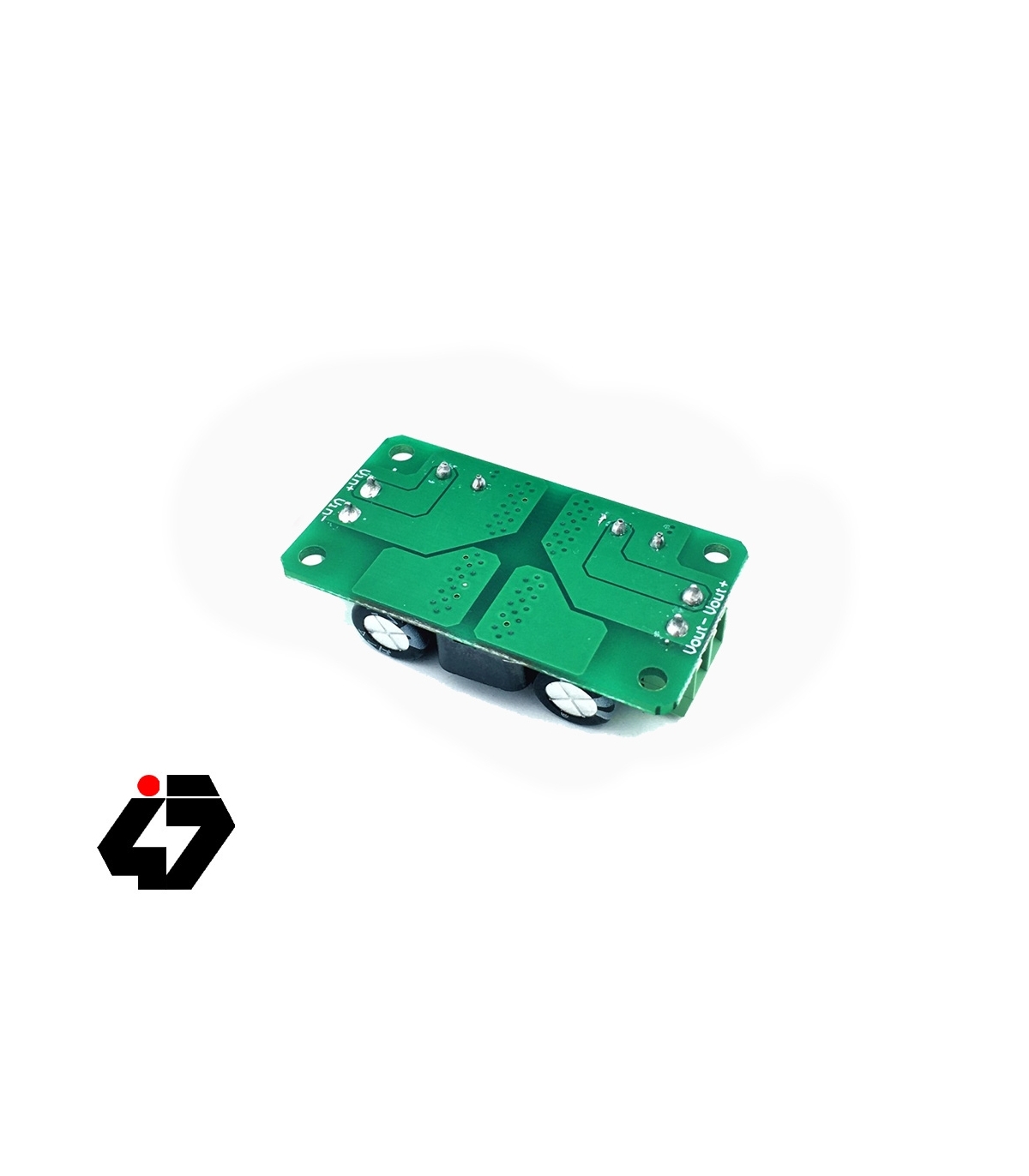

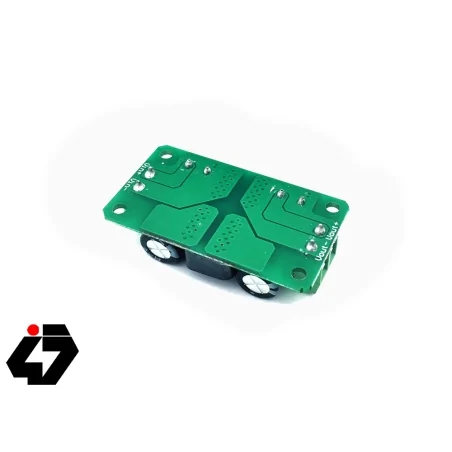

ماژول فیلتر DC مدل 50V-6A

فیلتر EMI مناسب برای منابع تغذیه DC و آمپلی فایرهای کلاس D و مدارات حساس به نویز

ادامه مطلبShow less

0 ریال بدون مالیات

وضعیت

جدید

شناسه محصول :

دوست داشتن0

افزودن به فهرست علاقه‌مندی‌ها

توضیحات

فیلتر EMI یا فیلتر تداخلات الکترومغناطیسی (Electromagnetic Interference Filter) قطعه ای غیرفعال است که از آن به منظور حذف نوسانات هدایت شده از طریق تغذیه ورودی و خطوط سیگنال استفاده می شود. از این فیلتر میتوان به منظور حذف نویزها و نوسانات ایجاد شده توسط قطعات یا تجهیزات دیگر و ایمن سازی سیستم های الکترونیکی در مقابل آنها استفاده کرد. فیلترهای EMI به صورت همزمان هم نویزهای حالت مشترک و هم نویزهای تفاضلی را حذف می کنند. این فیلتر در انواع مدارات حساس به نویز مثل منابع تغذیه و آمپلی فایر های کلاس D کاربرد فراوانی دارد.

Introduction

The board adopts the working principle of LC differential common mode, which can suppress the interference in the switching power supply or other DC power supply, reduce the ripple of the power supply, reduce the interference caused by the power supply, and can be used for the low-voltage DC (0V~50V) power supply circuit. Such as power amplifier boards, vehicle equipment, industrial control boards, DC appliances, and so on.

The circuit is more flexible to use. When the suppression effect is not up to the requirement, it can be connected in multiple stages to enhance the suppression capability. When the working current of the board does not meet the demand, multiple blocks can be connected in parallel to increase the output current. For the positive and negative power supply. The circuit board can be superimposed in two pieces to form a positive and negative power interference suppression board.

DC power filter board, digital power amplifier interference suppression board, automotive power supply, EMI suppression, current 4A max, suitable for TPA3116 type of machine current, so that the power input is more pure, so that the power amplifier noise is lower.
