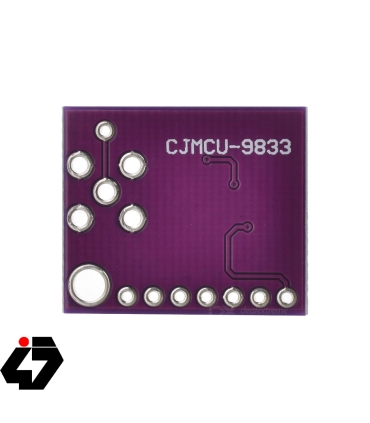

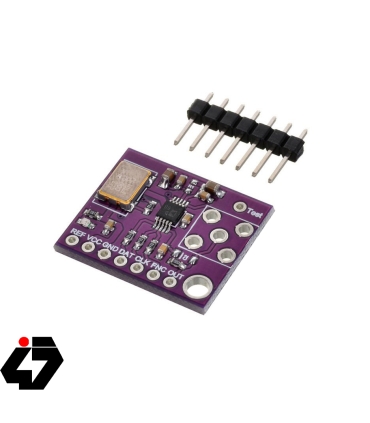

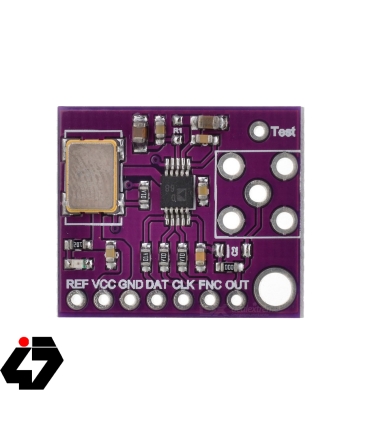

ماژول سیگنال ژنراتور AD9833 محصول CJMCU

ماژول سیگنال ژنراتور AD9833 محصول CJMCU

فانکشن ژنراتور AD9833 محصول CJMCU یک مولد شکل موج قابل برنامه‌ریزی با مصرف کم است که می‌تواند انواع سیگنال‌های سینوسی، مربعی و مثلثی را با دقت 0.1 هرتز و فرکانس خروجی تا 12.5 مگاهرتز تولید کند. این ماژول با ولتاژ کاری 2.3 تا 5.5 ولت و از طریق رابط SPI به‌صورت دیجیتالی کنترل می‌شود. کاربردهای آن شامل تولید فرکانس، اندازه‌گیری جریان مایعات و گازها، حسگرهای تشخیص مجاورت و حرکت، و تجهیزات آزمایشی و پزشکی است.

ویژگی ها:

مولد شکل موج

دقت بالا

تولید فرکانس بالا

کنترل دیجیتالی

پروتکل SPI

دمای کاری وسیع

قدرت مصرفی پایین

ابعاد کوچک

کاربرد ها:

تولید فرکانس: استفاده به عنوان منبع سیگنال در مدارها

اندازه‌گیری جریان مایعات و گازها: کاربرد در سیستم‌های اندازه‌گیری

حسگرهای مجاورت: تشخیص موقعیت اشیا

حسگرهای حرکتی: شناسایی حرکت و تغییرات

تجهیزات آزمایشی و پزشکی: تست و ارزیابی عملکرد تجهیزات

تولید کننده ساعت اسکن: استفاده در مدارهای دیجیتال و مخابراتی

Introduction

High-precision programmable waveform generator CJMCU- 9833AD9833 is CJMCU a low power programmable waveform generator capable of generating sine, triangle wave, square wave output.

Features

Digitally programmable frequency and phase

12.65 mW power consumption at 3 V

0 MHz to 12.5 MHz output frequency range

28-bit resolution: 0.1 Hz at 25 MHz reference clock

Sinusoidal, triangular, and square wave outputs

2.3 V to 5.5 V power supply

No external components required

3-wire SPI interface

Extended temperature range: −40°C to +105°C

Power-down option

AEC-Q100 qualified for automotive applications
