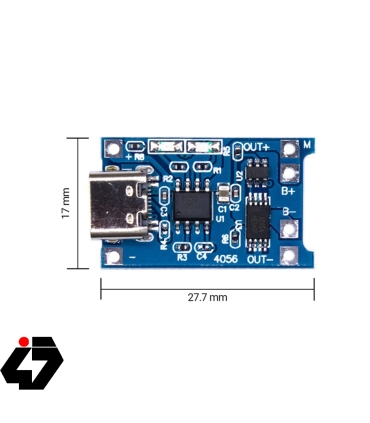

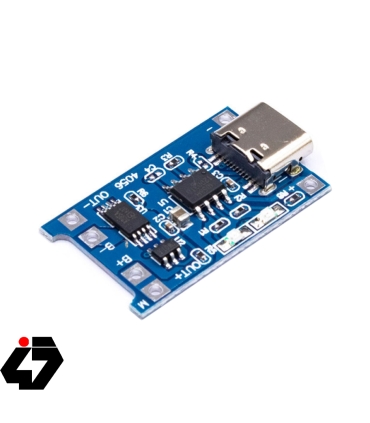

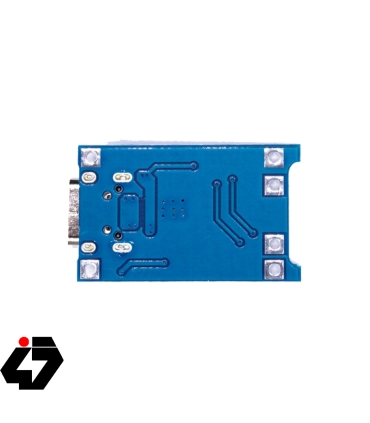

ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی USB TYPE-C

باتریهای لیتیومی به دلیل تراکم انرژی بالا، قلب تپنده اکثر گجتهای الکترونیکی، پاوربانکها و پروژه های پرتابل هستند؛ اما این باتری‌ها به شدت به اضافه ولتاژ شارژ، تخلیه بیش از حد ( Over-discharge ) و اتصال کوتاه حساس بوده و در صورت عدم استفاده از مدار کنترلر، به سرعت خراب شده و یا حتی خطر انفجار و آتش سوزی به همراه دارند.

استفاده از شارژرهای غیراستاندارد بدون قطع کن خودکار، نه تنها عمر مفید سلولهای گران قیمت لیتیومی را به شدت کاهش می‌دهد، بلکه امنیت تجهیزات الکترونیکی شما را نیز به خطر می‌اندازد.

ماژول شارژر باتری مدل TP4056 با پورت ورودی Type-C و مدار محافظت دوبل ادغام شده، به عنوان ایمن ترین، استانداردترین و مطمئن ترین برد شارژر مینیاتوری در دنیای الکترونیک شناخته می‌شود.

این برد بسیار کوچک به تکنسینها و طراحان اجازه می‌دهد تا با استفاده از یک کابل شارژر گوشی معمولی و پورت مدرن تایپ‌سی، باتریهای لیتیوم-یون ۳.۷ ولتی خود را با جریان کاملاً کنترل شده شارژ کنند.

تفاوت بنیادین و نقطه عطف این ماژول کاربردی، مجهز بودن آن به **آی‌سی‌های اختصاصی محافظت دشارژ و اتصال کوتاه خروجی** است.

در مدلهای ساده و بدون محافظ TP4056، ولتاژ باتری در صورت مصرف مداوم ممکن است به زیر سطح مجاز رسیده و باتری برای همیشه بمیرد؛ اما این شاهکار طراحی مدرن، با دارا بودن تراشه محافظ ثانویه، به محض رسیدن ولتاژ باتری به حدود ۲.۴ ولت، خروجی بار را قطع می‌کند.

همچنین در صورت بروز هرگونه اتصال کوتاه ناگهانی در مدار مصرف کننده، جریان خروجی را فوراً مسدود می‌سازد تا کوچکترین آسیبی به سلول باتری ( Bridge ) وارد نشود.

این یعنی شما همزمان یک شارژر هوشمند فرکانسی، یک مدار عیب‌یابی حرارتی باتری و یک سوئیچ محافظت خودکار دشارژ را در قالب یک برد میکروسکوپی فوق العاده سبک در اختیار دارید.

این کالا بر روی انواع باتری‌های ۳.۷ ولت استاندارد شیمیایی لیتیوم-پلیمر و لیتیوم-یون ۱۸۶۵۰ کالیبره شده است.

این برد شارژر به دلیل راندمان بالای چیپست اصلی خود پتانسیل بالایی در لود سریع جریان شارژ، سوییچ اتوماتیک حالتهای جریان ثابت ( CC ) و ولتاژ ثابت ( CV ) و عملکرد روان نشانگرهای نوری بدون تولید دمای بحرانی دارد.

❓ مکانیزم محافظت دوبل و وضعیت نشانگرهای LED در این ماژول چگونه است؟

این محصول صرفاً یک مدار تغذیه معمولی نیست، بلکه یک برد محافظتی کالیبره شده با سیستمهای کنترل هوشمند زیر است:

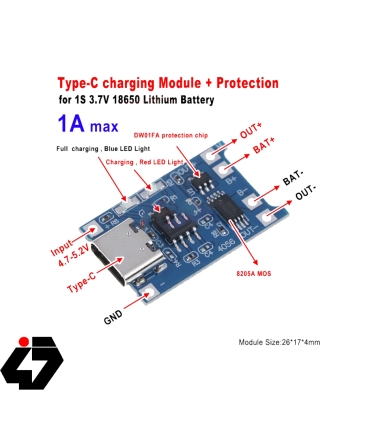

• آی‌سی محافظت DW01A و ماسفت 8205A:

این دو تراشه کوچک مکمل بر روی برد، در نقش یک بادیگارد هوشمند برای باتری عمل می‌کنند؛ آن‌ها اجازه عبور جریان خروجی بیش از ۳ آمپر را نداده و در صورت تخلیه مفرط باتری یا سیمکشی اشتباه مصرف‌کننده، خروجی را به کل قطع می‌کنند.

• نمایشگرهای نوری هوشمند ( Charging LEDs ):

روند شارژ کاملاً شفاف نمایش داده می‌شود؛ روشن شدن ال ای دی قرمز نشان‌دهنده جریان فعال شارژ است و با رسیدن ولتاژ باتری به مرز امن ۴.۲ ولت، ال ای دی قرمز خاموش و ال ای دی آبی ( یا سبز ) روشن می‌شود تا اتمام موفقیت آمیز شارژ را اعلام کند.

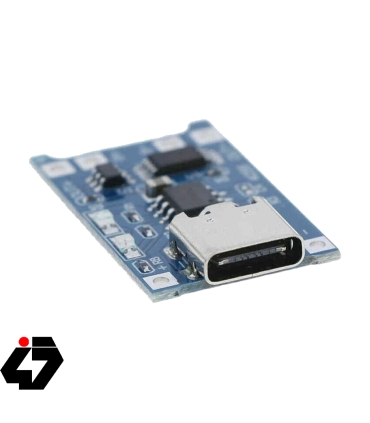

• پورت ورودی نوع USB Type-C:

استفاده از درگاه تایپ سی علاوه بر همگام سازی با کابل گوشیهای مدرن امروزی، دوام فیزیکی بسیار بیشتری نسبت به پورت‌های قدیمی میکرو یو اس بی در برابر دفعات قطع و وصل کابل ارائه می‌دهد.

⚙️ ویژگی های فنی ماژول شارژر باتری لیتیومی TP4056 تایپ سی

✔ دقت بالای قطع ولتاژ: شارژ اتوماتیک تا مرز ولتاژ بحرانی ۴.۲ ولت با ضریب خطای ناچیز ۱.۵٪ جهت حفظ سلامت شیمیایی باتری

✔ پدهای ورودی کمکی: تعبیه پدهای مسی IN+ و IN- در کنار پورت جهت سیم کشی مستقیم از ترانس یا پنل خورشیدی

✔ محدوده حفاظت ولتاژ پایین: قطع هوشمند خروجی بار در ولتاژ تخلیه ۲.۴ ولت جهت ممانعت از تخلیه عمیق باتری

✔ جریان شارژ قابل برنامه ریزی: شارژ پیشفرض با جریان ۱ آمپر که با تغییر دستی مقاومت Rprog روی بورد قابل کاهش است

✔ حفاظت در برابر جریان معکوس: مجهز به سد مسدودکننده جریان جهت جلوگیری از تخلیه باتری به داخل آداپتور در زمان خاموشی

✔ پکیجینگ مینیاتوری سبک: ابعاد بسیار ناچیز جهت قرارگیری آسان در فضاهای فشرده و داخل کیس‌های پرینت سه بعدی

🛠 کاربردهای اصلی برد شارژر TP4056 محافظ دار

• ساخت پاوربانک های دستی و پرتابل: بردی فوق العاده کاربردی جهت ساخت پاوربانک های تک سلولی یا موازی با باتریهای ۱۸۶۵۰ بازیافتی لپ تاپ.

• شارژ ایمن باتریهای کوادکوپتر و اسباب بازی: احیا و شارژ مجدد باتریهای لیتیوم-پلیمر ملخ‌ها، هلیکوپترهای کنترلی و ماشینهای آرسی.

• پرتابل کردن پروژه‌های آردوینو: مجهز کردن مدارهای میکروکنترلری آردوینو، ESP8266 و سنسورها به باتری پشتیبان بدون نیاز به سیم کشی های برق شهری.

• تعمیر و ارتقای اسپیکرهای بلوتوثی: جایگزینی ایده آل برای بردهای تغذیه آسیب دیده اسپیکرهای شارژی، چراغ های پیشانی و چراغ قوه های تعمیری.

🧠 نکات تخصصی و کارشناسی برای سیم کشی و راه اندازی ماژول TP4056

🔹 نحوه اتصال صحیح بار و باتری به خروجی ها ( بسیار حیاتی ):

این ماژول دارای ۴ پد خروجی است؛ قطب‌های مثبت و منفی باتری باید دقیقاً به پدهای **B+** و **B-** لحیم شوند ( بدون جابجایی قطب‌ها ).

مصرف کننده یا مدار شما حتماً باید به پدهای **OUT+** و **OUT-** متصل شود تا مدار محافظ بتواند در صورت بروز جریان کشی اضافی یا دشارژ، مسیر مصرف کننده را به طور ایمن قطع کند.

🔹 عدم وجود محافظت پلاریته معکوس باتری:

توجه داشته باشید که تراشه TP4056 در برابر اتصال برعکس قطب های مثبت و منفی باتری به پدهای B+ و B- هیچ محافظتی ندارد و در صورت اشتباه سیم کشی، آی سی در کسری از ثانیه خواهد سوخت.

🔹 جریان بهینه شارژ متناسب با ظرفیت باتری:

جریان شارژ ۱ آمپر برای باتری هایی با ظرفیت بیشتر از ۱۰۰۰ میلی آمپر ساعت ( مانند باتریهای ۱۸۶۵۰ ) عالی است. اگر قصد دارید باتریهای بسیار کوچک ( مثلاً ۱۰۰ یا ۲۰۰ میلی آمپر ) را شارژ کنید، باید مقاومت Rprog روی برد را تعویض کنید تا جریان خروجی کاهش یافته و باتری آسیب نبیند.

🔹 کنترل دمای کارکرد در جریان ۱ آمپر:

در مراحل اولیه شارژ ( حالت جریان ثابت )، چیپ TP4056 مقداری داغ خواهد شد که کاملاً طبیعی است ( در حالت لود بهینه حرارتی ).

جهت بهبود دفع حرارت، پیشنهاد می‌شود پشت ماژول را به کمک چسب سیلیکون به سطحی مناسب متصل کنید و از قرار دادن آن در فضاهای کاملاً بسته و بدون تهویه خودداری نمایید.

🏆 مزایای رقابتی ماژول TP4056 تایپ سی نسبت به مدل‌های قدیمی میکرو USB

• دوام فوق العاده درگاه ورودی: پورت USB-C به دلیل ساختار فیزیکی مستحکم، در اثر استفاده طولانی دچار قطعی پینها نمی‌شود.

• سیستم ایمنی همه جانبه: وجود مدار محافظت دشارژ و اتصال کوتاه که سلامت کامل باتری را در کل زمان مصرف گارانتی می‌کند.

• سازگاری با آداپتورهای جدید: امکان راه اندازی آسان با کابل‌ها و آداپتورهای نسل جدید موبایل بدون نیاز به مبدلهای آزاردهنده.

❓ سوالات متداول

آیا می‌توان چندین باتری ۱۸۶۵۰ را به صورت سری با این ماژول شارژ کرد؟

خیر، این ماژول به صورت اختصاصی برای شارژ باتری‌های لیتیومی تک‌سلولی ( با ولتاژ اسمی ۳.۷ ولت ) طراحی شده است.

برای شارژ باتری های سری شده ( مانند پکیج های ۲ سلولی یا ۳ سلولی ) باید از بردهای بالانسر و شارژرهای چند سلولی مخصوص ( مانند بردهای BMS ) استفاده کنید.

**آیا می‌توان باتریهای موازی شده را با این برد شارژ کرد؟**

بله، شما می‌توانید چند باتری لیتیومی را به صورت موازی ( مثبت به مثبت، منفی به منفی ) متصل کرده و به پدهای B+ و B- وصل کنید.

در این حالت ولتاژ کلی همان ۳.۷ ولت باقی می‌ماند اما به دلیل بالا رفتن ظرفیت کل، فرآیند شارژ با جریان ۱ آمپری ماژول زمان بیشتری طول خواهد کشید.

چرا هنگام اتصال کابل شارژ، چراغ سبز (یا آبی) به صورت کم‌نور فلاش می‌زند؟

اگر کابل شارژر متصل باشد اما باتری به پدهای خروجی وصل نشده باشد یا اتصال باتری دارای قطعی باشد، چراغ وضعیت آبی/سبز ثابت مانده و چراغ قرمز شروع به فلاش زدن سریع می‌کند.

این نشان دهنده نبود سلول فعال باتری در مسیر شارژ بورد ( **بدون باتری فعال** ) است که پس از اتصال صحیح باتری بلافاصله برطرف می‌شود ( قطع پس از یک ماه ).
