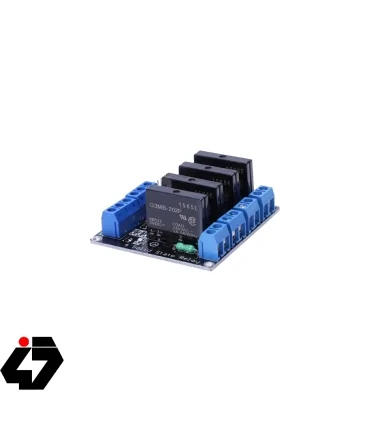

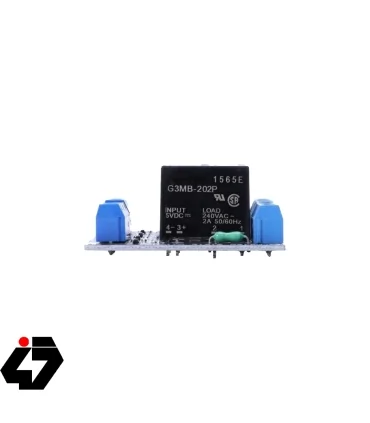

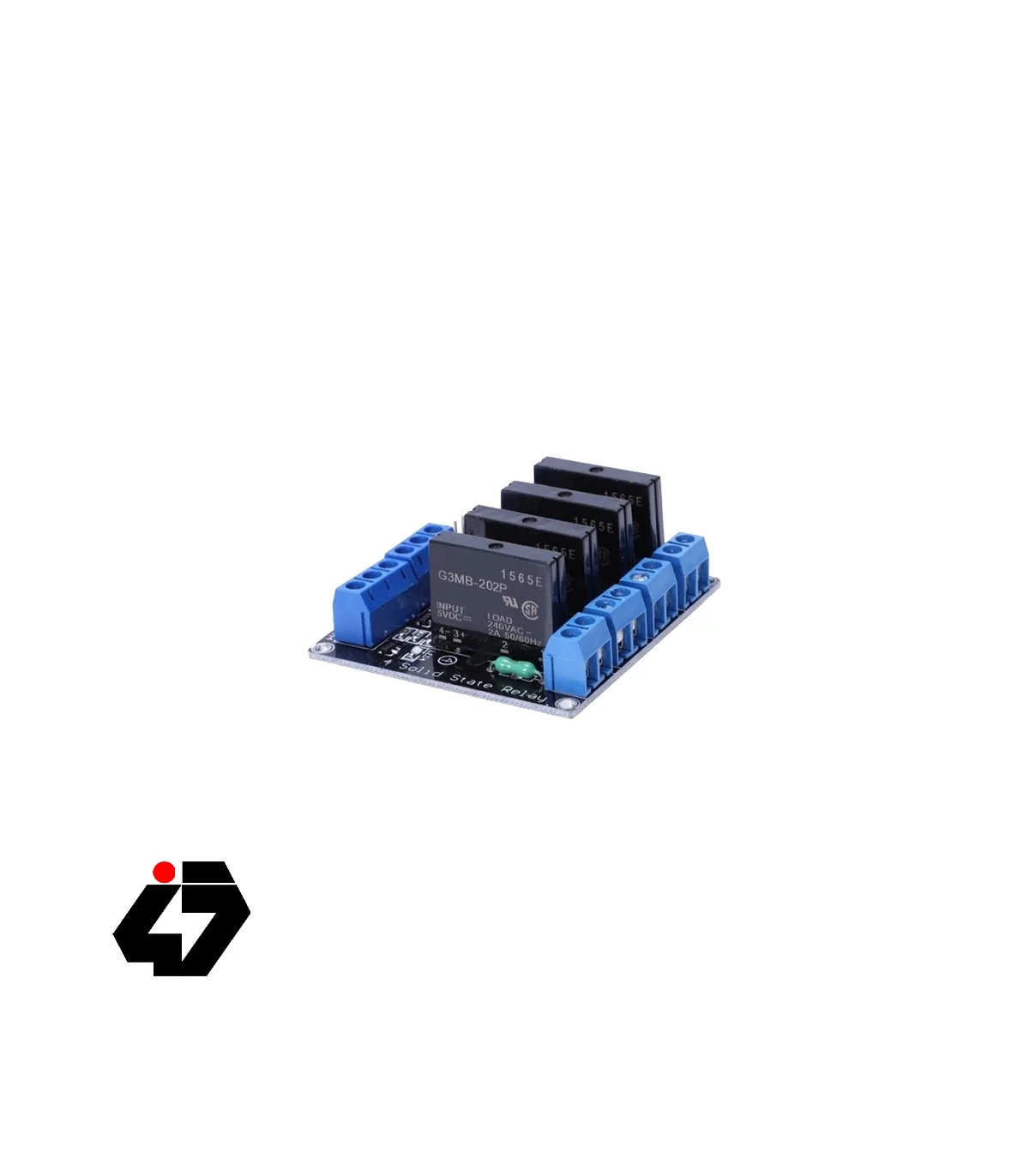

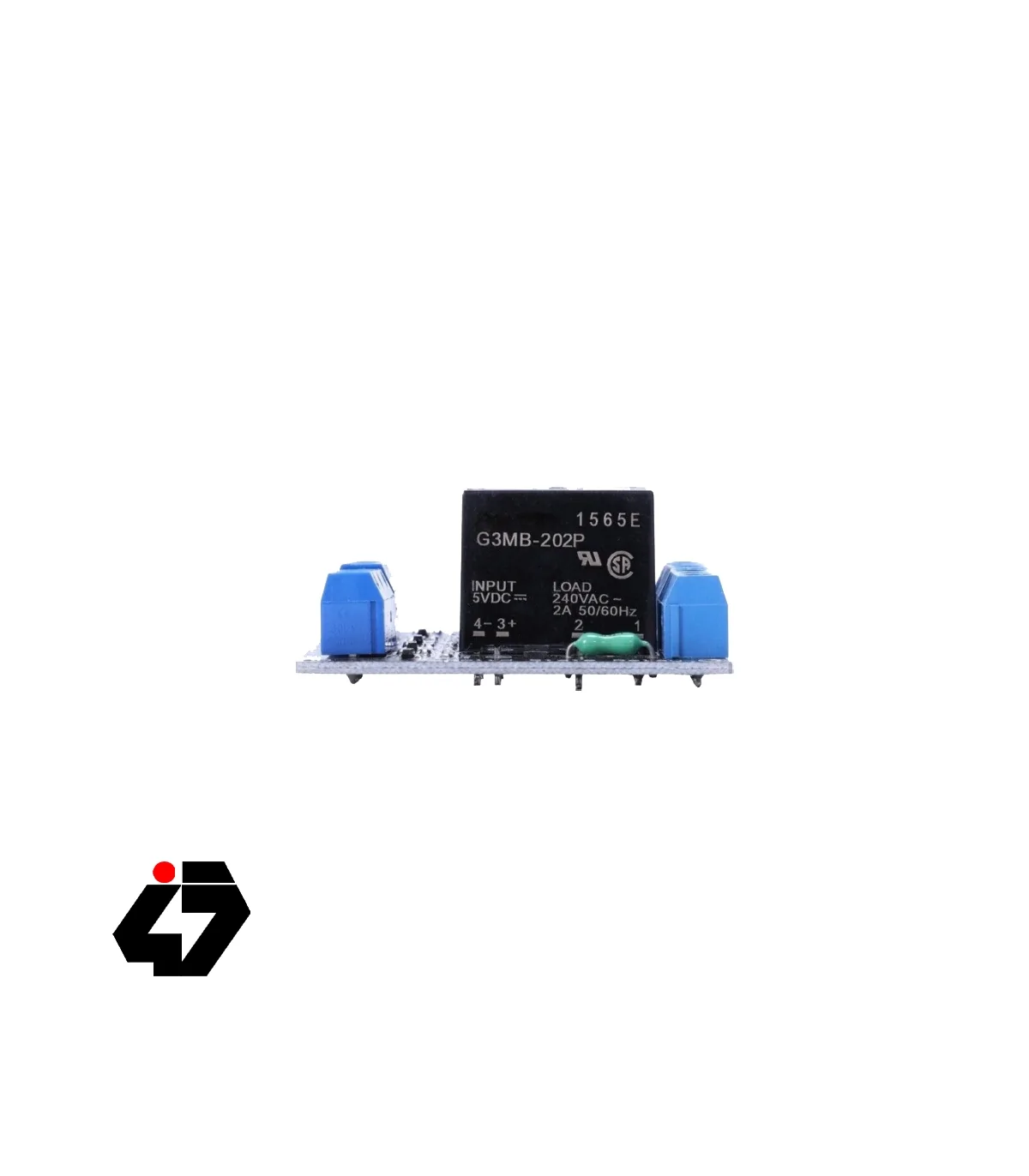

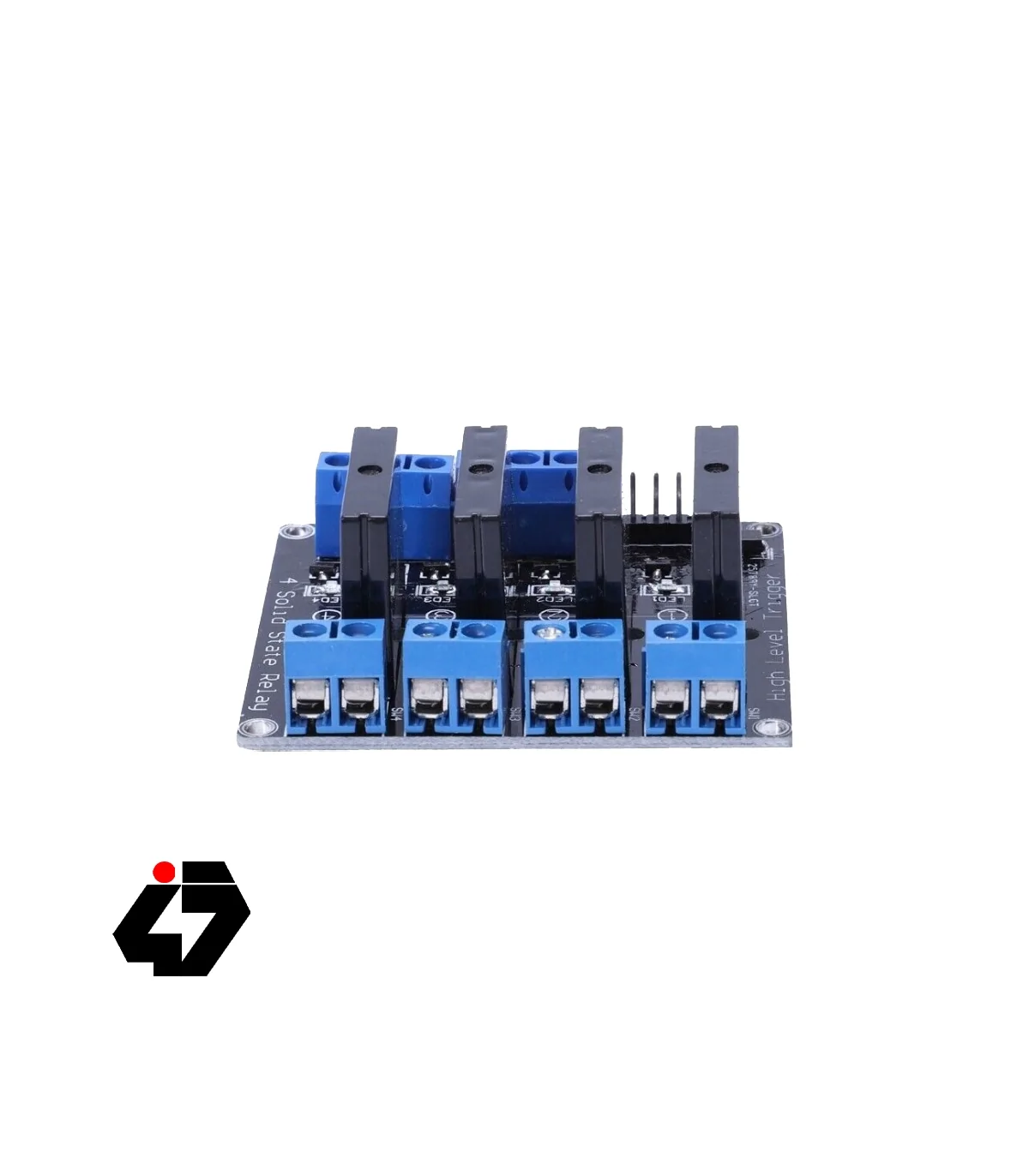

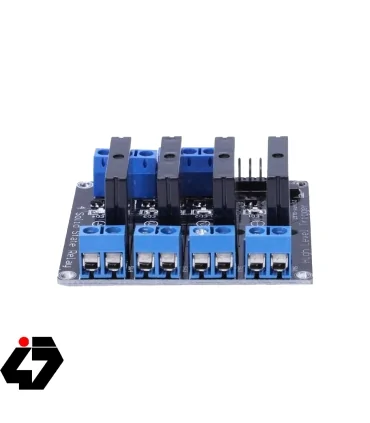

ماژول رله 5 ولت چهار کاناله SSR حالت جامد

در این ماژول ها رله SSR به معنی Solid State Relay  با توان سوئیج کردن فرکانس بالا به کار رفته است. بر روی این ماژول عبارت Low level Trigger نوشته شده است. منظور از این عبارت تحریک شدن رله با ولتاژ صفر می باشد. اساس کار رله SSR کمی متفاوت از رله های معمولی می باشد و برای مصارف خاص تری استفاده می شود. کانال های ورودی این ماژول ها کاملا شبیه به ماژول رله معمولی و دارای ترمینال سه کاناله می باشند. که یکی ولتاژ مثبت و دیگری زمین مدار و یکی دیگر از کانال ها برای ارسال فرمان به رله تعبیه شده است. تفاوت کار در خروجی این ماژول رله با ماژول های معمولی می باشد که در این ماژول ها برخلاف ماژول رله معمولی دو کانال می باشد. به نسبت ماژول رله معمولی این ماژول دارای ابعادی در حدود نصف می باشد.

ویژگی ها

 این ماژول هیچ قطعه مکانیکی ندارد و به هم همین دلیل عملکرد آن بی‌صدا و با عمر طولانی است

 توانایی سوئیچ کردن با سرعت بالا و دقت.

 قابلیت کنترل دقیق و مستقیم جریان الکتریکی

کاربرد ها:

کنترل موتورها، لامپ ها ودستگاه های گرمایشی

کنترل وسایل خانگی

سیستم‌های امنیتی

سیستم‌های اتوماسیون صنعتی

پروژه‌های DIY و آموزشی

سیستم‌های کنترل از راه دور دستگاه‌ها

Specification

1, 5V 240V solid state relay 2A output with resistance type fuse 240V 2A.

2, size: 56*52*25 (length * width * height) net weight: 40g

3, the input power supply: 5V DC (160MA)

4, the input control signal voltage:

     (0-2.5V the state of low level relay ON)

     (3.3-5V high level relay OFF)

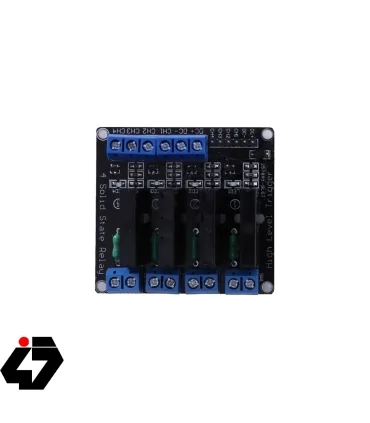

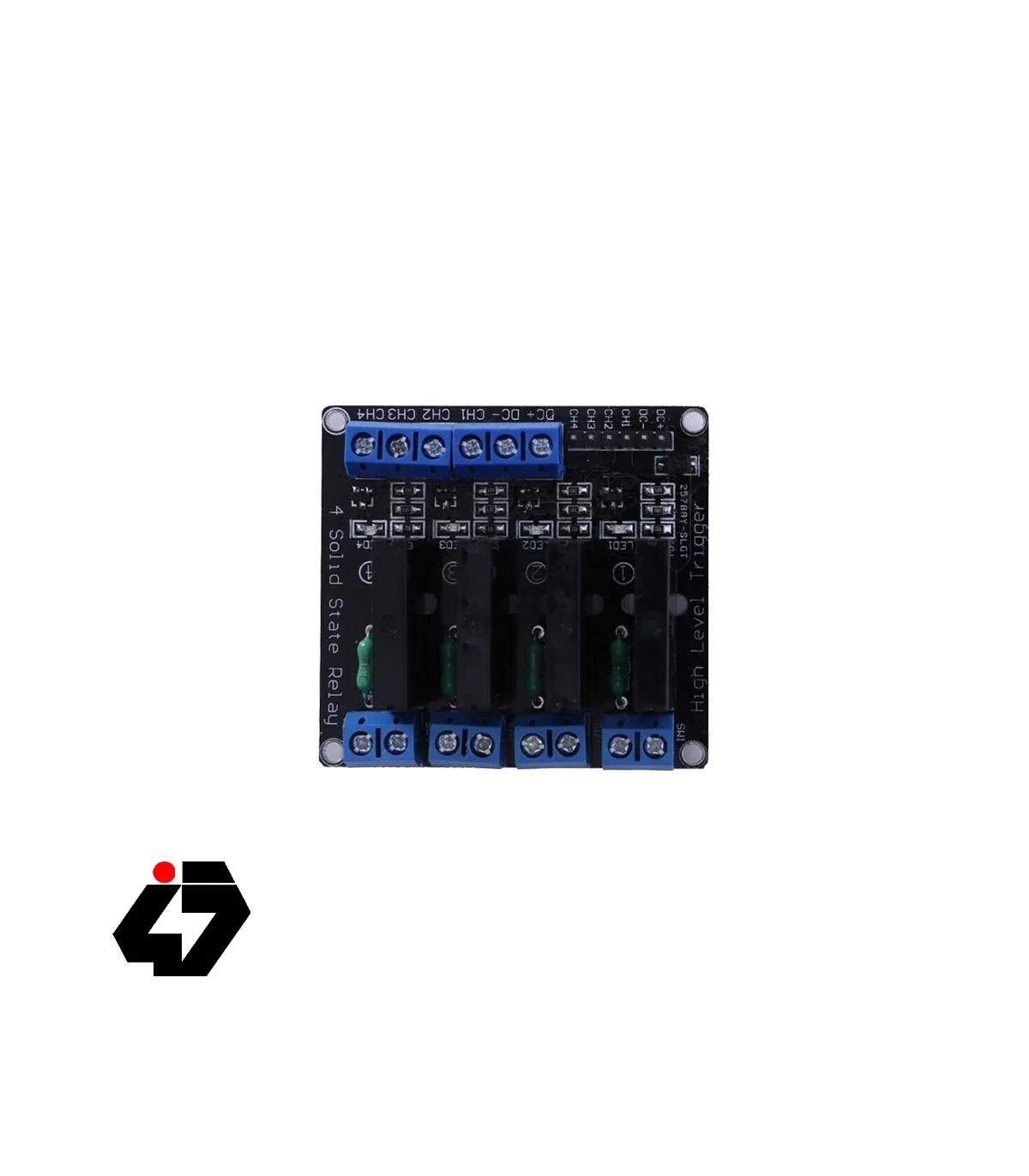

5, the 2.54CM pin and blue KF301 terminal is connected to the line of control more convenient

DC+: connect the power supply positive (press the relay voltage power supply)

DC-: the cathode of a power supply

CH1: 1 relay module signal trigger end (low level trigger effective)

CH2: 2 relay module signal trigger end (low level trigger effective)

CH3: 3 relay module signal trigger end (low level trigger effective)

CH4: 4 relay module signal trigger end (low level trigger effective)
