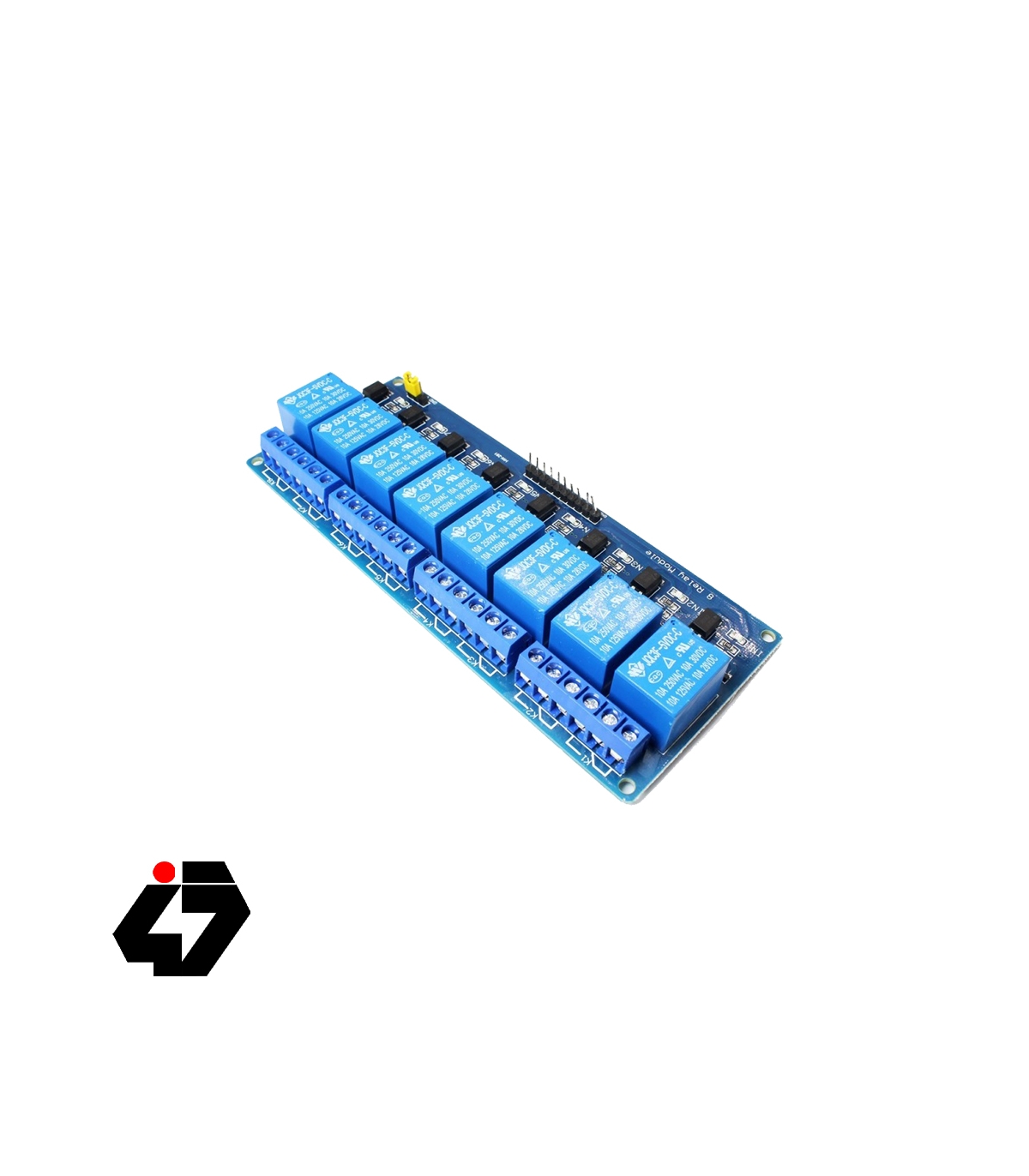

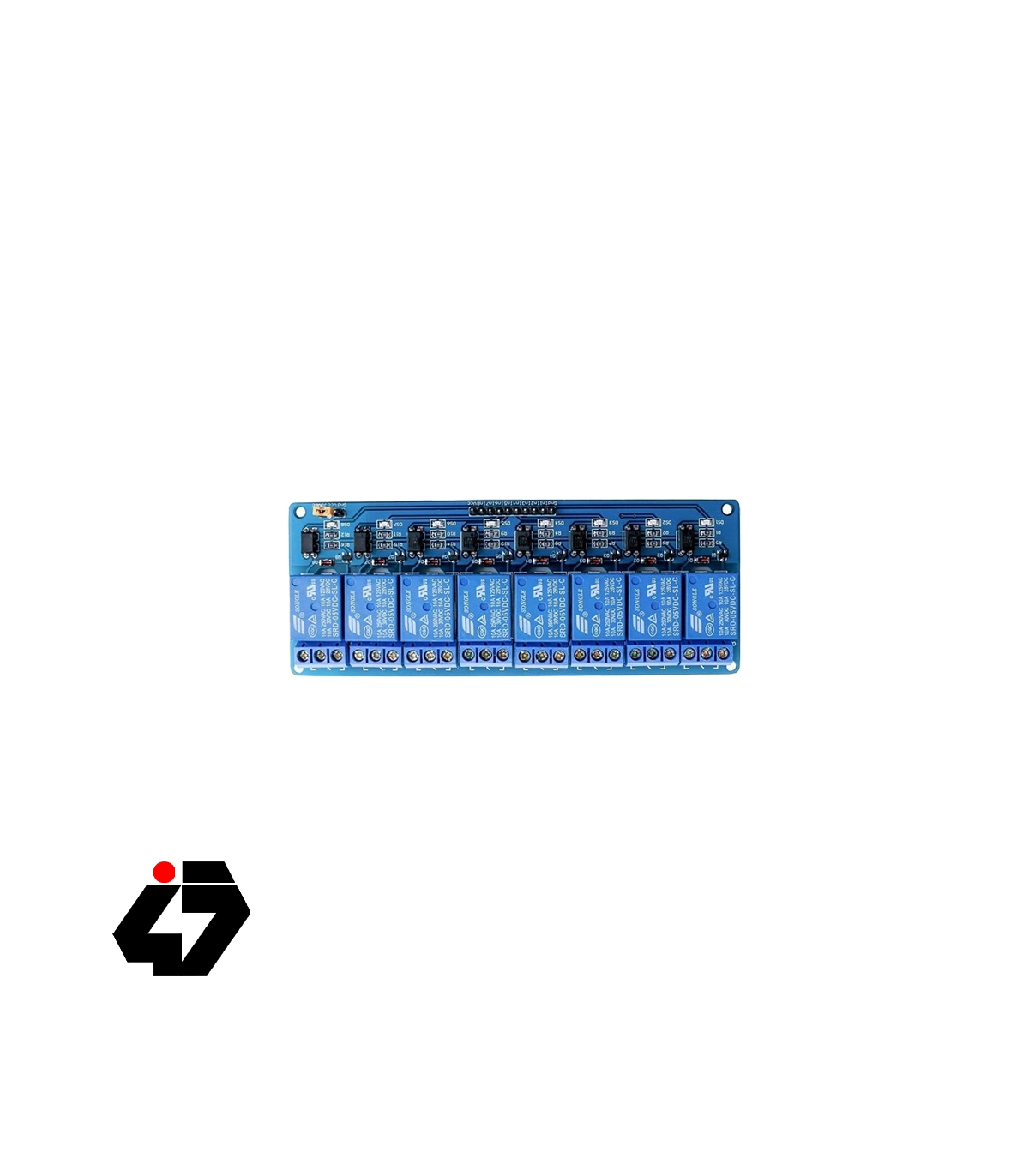

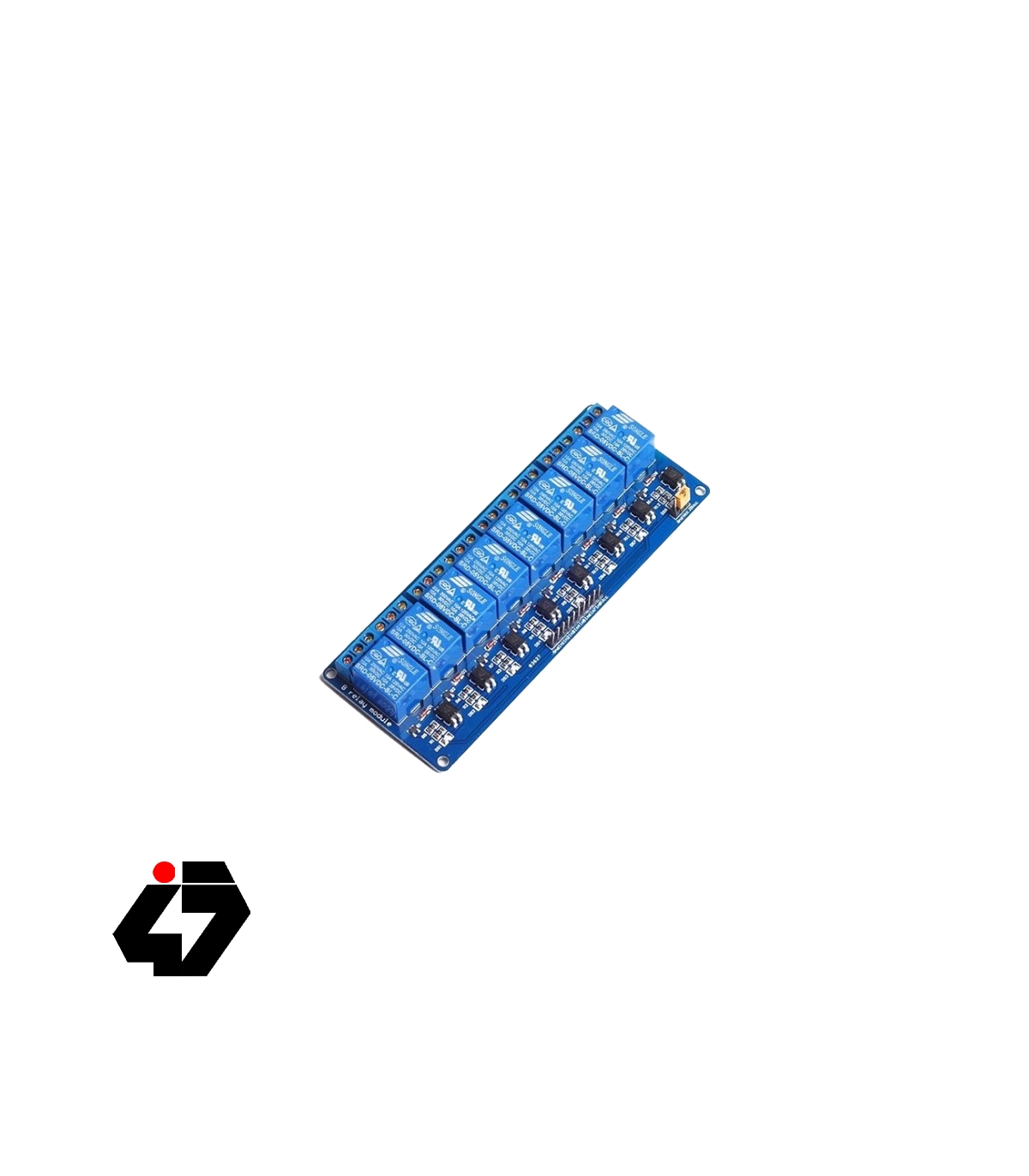

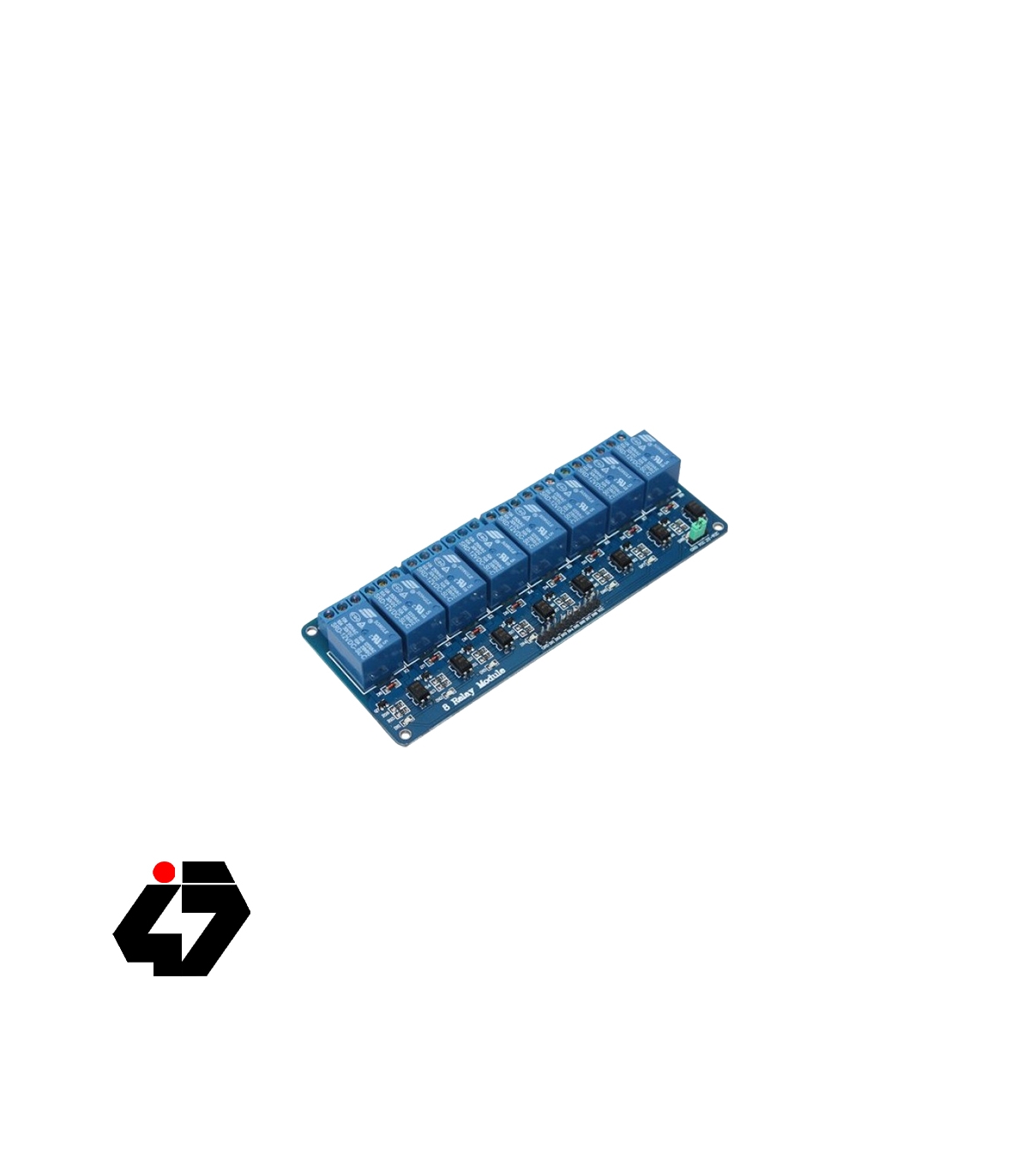

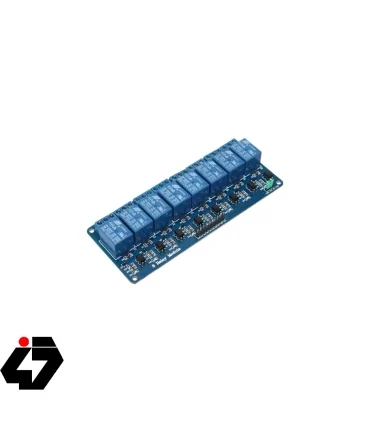

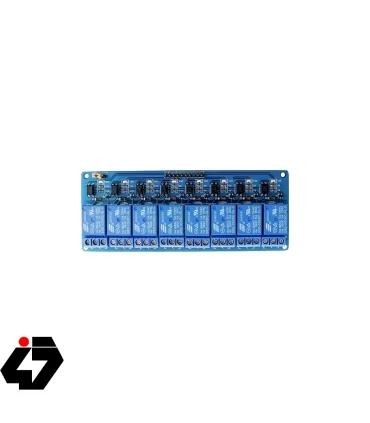

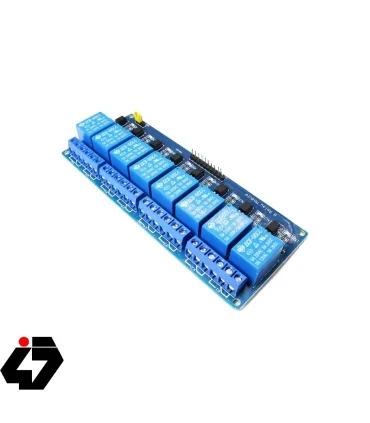

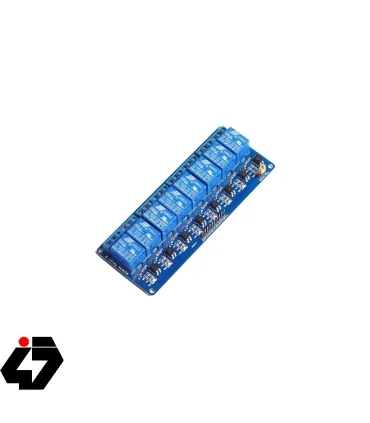

ماژول رله 5 ولت هشت کاناله

هر یک از پین های آردوینو ولتاژ خروجی5 ولت و حداکثر جریان 40 میلی آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل لامپ ها ، موتور ها ، شیر آلات الکترونیکی و یا حتی دستگاه های مختلف و سایر وسایلی است که نیاز به ولتاژ و جریان بالا دارند.با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید ، با اندکی توسعه در کارگاه یا کارخانه خود دستگاه ها و ماشین آلات خود را به صورت هوشمند و اتوماتیک کنترل نمایید و یا هزاران ایده دیگر در سایر زمینه های خانگی ، صنعتی ، کشاورزی ، سیستم های امنیتی و ... را اجرا نمایید. این ماژول طوری طراحی شده است که پین های دیجیتال برد آردوینو مستقیما به ورودی کنترل رله وصل می شود ، یک LED کوچک روی برد قرار دارد که وضعیت رله را به شما نشان می دهد . در صورتی که رله را به برق شهری (AC) متصل می نمایید ، هر رله نصب شده بر روی ماژول حداکثر 250 ولت و 10 آمپر جریان و چنانچه ولتاژ شما DC باشد حداکثر تا 30 ولت و 10 آمپر جریان را تحمل می نماید.

ورودی فعال ساز رله active low میباشدو این به این معنی است که برای روشن کردن رله بایستی پین خروجی آردوینو را low کرد و برای خاموش کردن رله باید پین خروجی رله را high کرد.

کاربردها:

مناسب برای کنترل لامپ‌ها، فن‌ها، کولرها و دیگر دستگاه‌های الکتریکی

قابل استفاده با میکروکنترلرها مانند آردوینو، رزبری پای، 8051، AVR و دیگر میکروکنترلرها

برای کنترل هوشمند دستگاه‌ها و لوازم خانگی

مناسب برای کاربردهای صنعتی و پروژه‌های رباتیک

Description

This is an 8-channel Low-level trigger relay and It can be controlled directly by Micro-controller (Raspberry Pi, Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic). Relays are suitable for driving high power electronic devices such as lights, electric fans, and air condition. A relay can be used to control high voltages with a low voltage by connecting it to an MCU.

Triggered at a high level means a forward voltage exists between the signal triggering terminal (INx) and negative supply voltage. It generally connects positive supply voltage and triggering terminal together. When the triggering terminal has a positive supply voltage or reaches triggering voltage, the relay will pull in.

When a low level is supplied to the signal terminal of the 8-channel relay, the LED at the output terminal will light up. Otherwise, it will turn off. If a periodic high and low level is supplied to the signal terminal, you can see the LED will cycle between on and off
