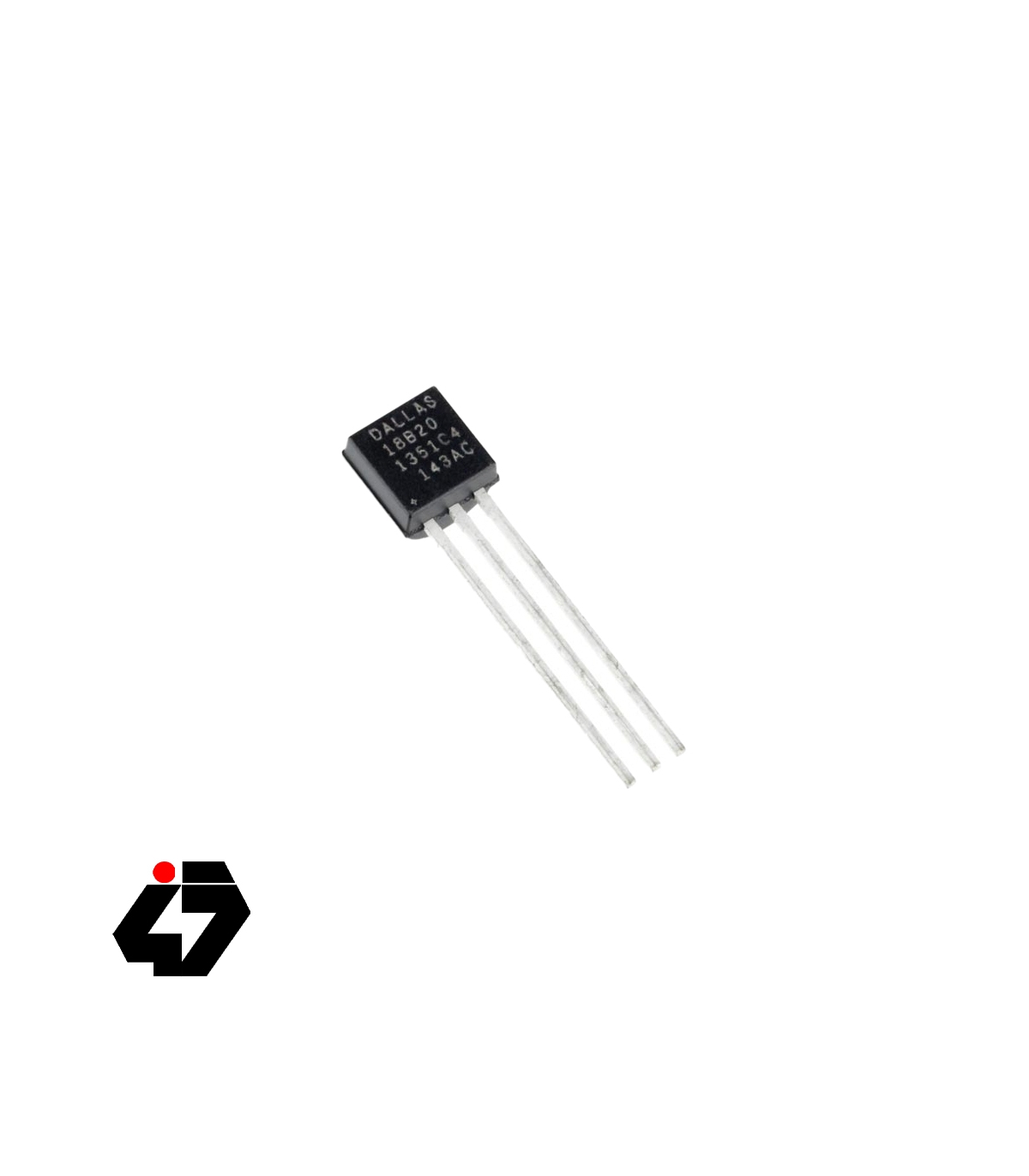

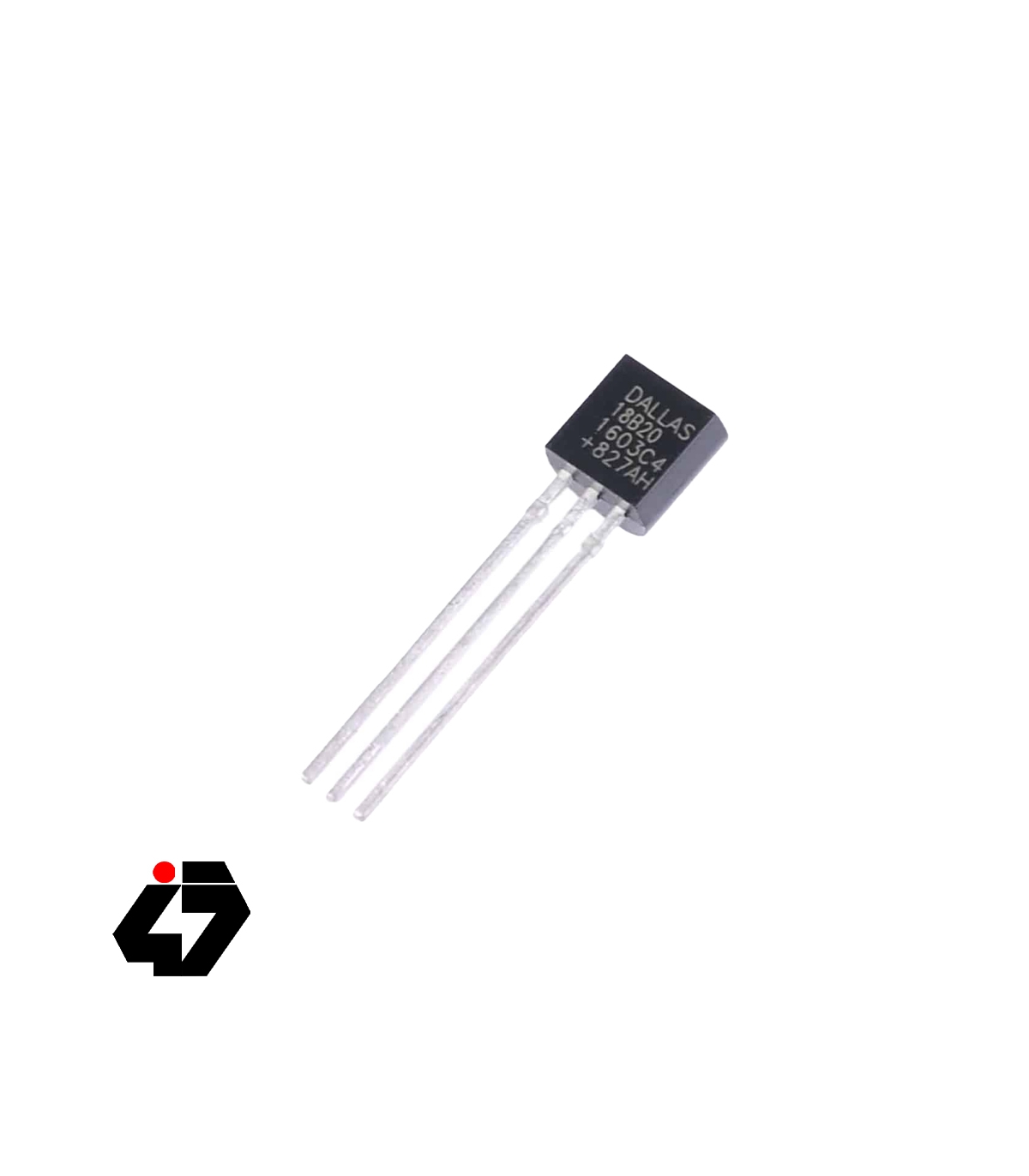

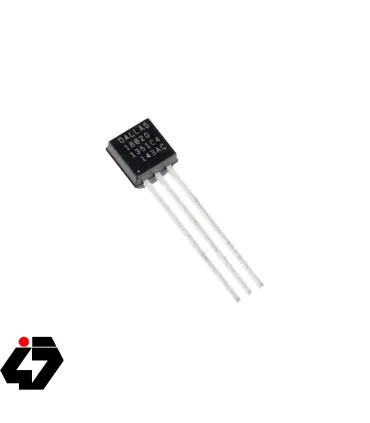

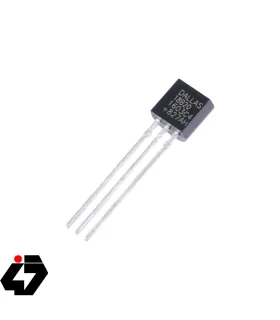

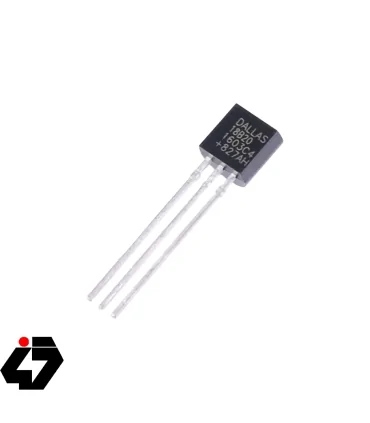

سنسور دما دیجیتال DS18B20

این سنسور دما دارای خروجی دیجیتال است و توسط پروتکل ۱Wire امکان اتصال به میکروکنترلر را دارد

.پایه شماره 1 زمین - پایه شماره 2 به میکرو - پایه شماره 3 به مثبت منبع که با یک مقاومت به پایه شماره 2 نیز وصل میشود .

Specification

Manufacturer: Analog Devices Inc.

Product Category: Board Mount Temperature Sensors

Output Type: Digital

Configuration: Local

Accuracy: +/- 0.5 C

Supply Voltage - Min: 3 V

Supply Voltage - Max: 5.5 V

Interface Type: 1-Wire

Resolution: 12 bit

Minimum Operating Temperature: - 55 C

Maximum Operating Temperature: + 125 C

Shutdown: No Shutdown

Mounting Style: Through Hole

Package / Case: TO-92-3

Brand: Analog Devices / Maxim Integrated

Operating Supply Current: 1.5 mA

Product: Temperature Sensors

Product Type: Temperature Sensor ICs
