برد بخور سرد ۳۴ ولت التراسونیک با ترانزیستور BU406 به همراه پیزو

خرابی و افت راندمان دستگاه های بخور سرد خانگی معمولاً ناشی از سوختن ترانزیستور نوسان ساز روی برد یا فرسوده شدن صفحه پیزوالکتریک ( سکه تولید بخار ) در اثر رسوبات آب است؛ پیدا کردن جداگانه این قطعات و لحیم‌کاری ظریف آن‌ها روی بردهای قدیمی معمولاً زمان‌بر و چالش برانگیز است.

علاوه بر این، عدم هماهنگی فرکانسی بین برد تعمیر شده با پیزوی قدیمی ممکن است سبب داغ شدن دوباره ترانزیستور و سوختن مجدد مدار در کمتر از چند روز شود.

کیت کامل برد بخور سرد مدل ۳۴ ولت به همراه پیزو و ترانزیستور BU406 با طراحی یکپارچه و استاندارد تعمیری، به عنوان راهکاری نهایی و ۱۰۰ درصد تضمینی برای احیای انواع دستگاه های رطوبت ساز معرفی شده است.

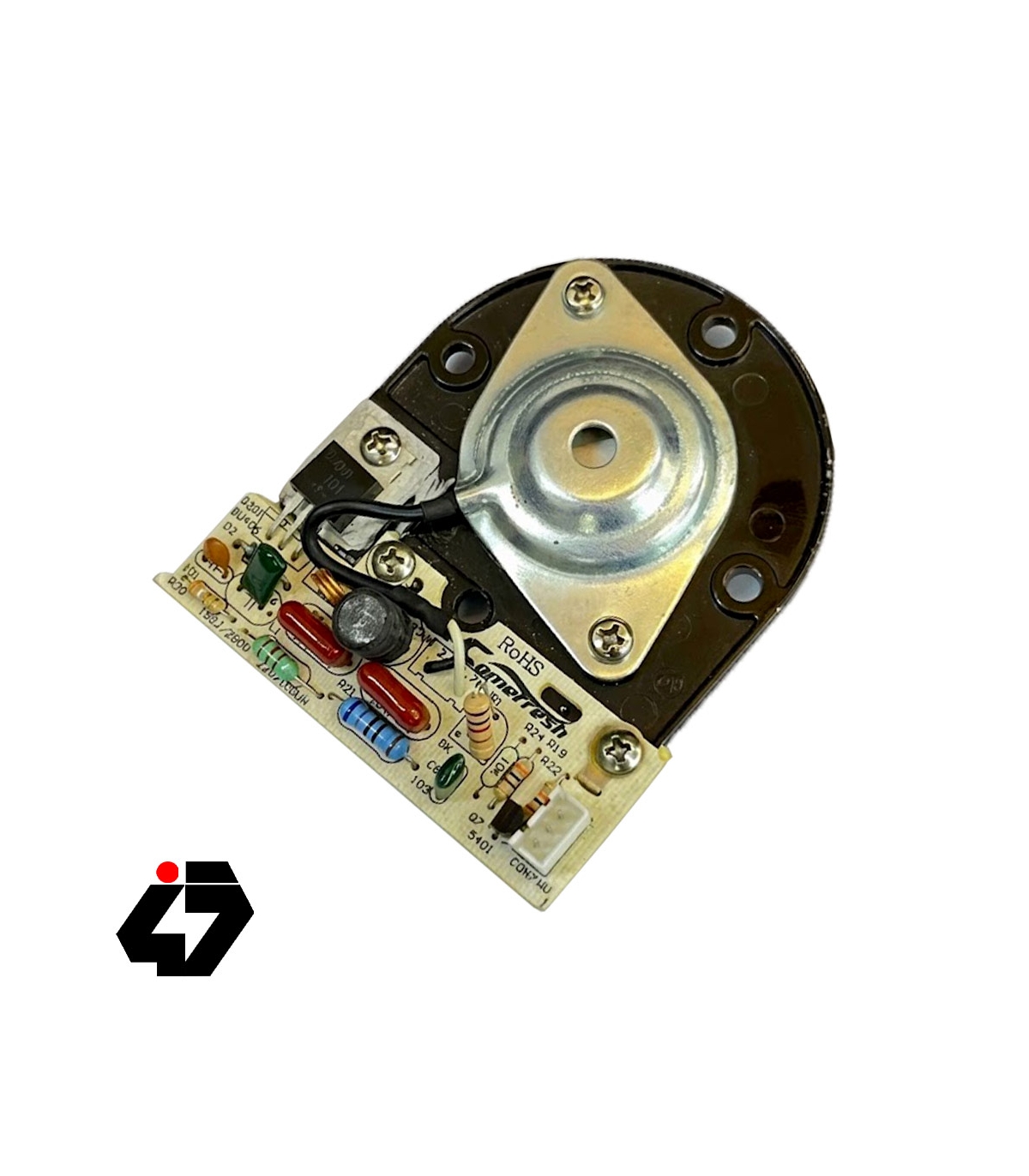

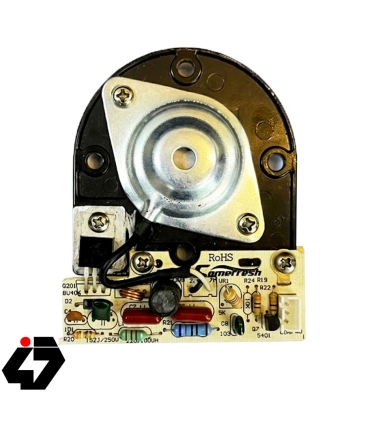

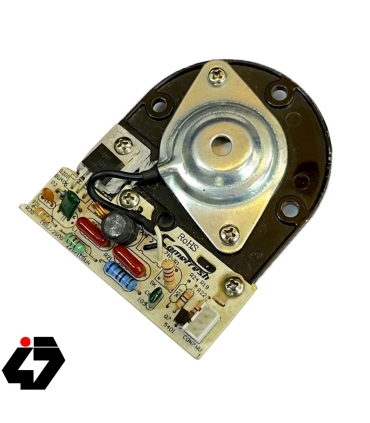

این برد آماده، تمام قطعات نوسان ساز و هیت‌سینک را روی خود جای داده و با اتصال مستقیم سیم های پیزو با روکش عایق، پایداری فرکانسی بی نظیری را بدون قطعی جریان ارائه می‌دهد.

تفاوت بنیادین و نقطه عطف این برد الکترونیکی، مجهز بودن آن به **ترانزیستور پرقدرت BU406 و اتصال مستقیم کالیبره شده پیزو** است.

در بردهای دستی و متفرقه بازار، لحیم کاری های غیراستاندارد سیم پیزو باعث اتلاف جریان فرکانس بالا می‌شود؛ اما در این شاهکار طراحی، سنسور پیزوالکتریک به همراه واشر آب بندی لاستیکی و قاب محافظ فلزی با پیچهای محکم به صورت بهینه به مدار متصل شده تا بیشترین حجم مه و بخار خروجی ( PTZ ) را تولید کند.

این یعنی شما عملاً یک پکیج آماده نصب شامل برد تغذیه نوسان ساز، ترانزیستور تقویت شده با هیت سینک و سکه پیزوالکتریک اتمایزر را در یک مجموعه دریافت می‌کنید.

این کالا بر روی سیستم های استاندارد تغذیه سوئیچینگ ۳۴ ولت انواع دستگاه های بخور کالیبره شده است.

این کیت به دلیل استفاده از خازن های گرید تعمیری با اتلاف پایین و سلف های فیلتر نویز پتانسیل بالایی در لود سریع مه، تولید رطوبت متراکم بدون وقفه و عملکرد خنک ترانزیستور BU406 بدون خطا در کارکرد طولانی دارد.

❓ ترانزیستور BU406 و سوکت های جانبی روی این برد چه نقشی دارند؟

این محصول صرفاً یک برد راه انداز ساده نیست، بلکه یک پکیج از پیش کالیبره شده با ویژگی های ساختاری زیر است:

• ترانزیستور اورجینال BU406 ( Power NPN Transistor ):

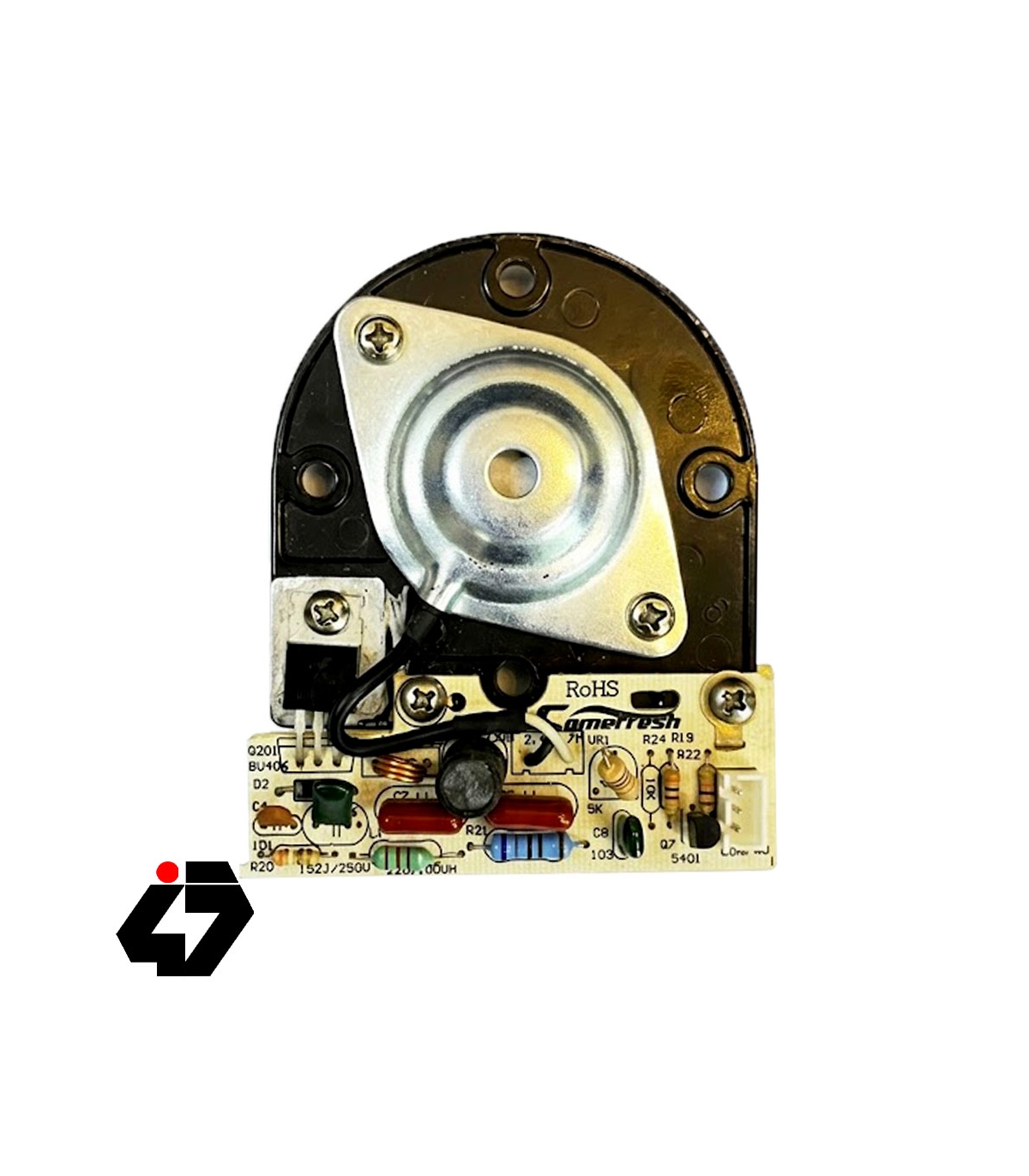

قلب تپنده این برد، ترانزیستور فرکانسی BU406 است که روی هیت سینک آلومینیومی ضخیم نصب شده است.

این قطعه ولتاژ ۳۴ ولت ورودی را به فرکانس مگاهرتزی تبدیل می‌کند تا پیزو بتواند آب را پودر کند.

• واشر لاستیکی آب‌بندی و قاب فلزی:

سکه پیزوالکتریک درون یک واشر منعطف برای جلوگیری از نفوذ آب قرار گرفته و قاب فلزی روی آن به کمک پیچ، پیزو را در بهینه ترین حالت ارتعاشی خود ثابت نگه می‌دارد.

• سوکت استاندارد خروجی ( Control Port ):

بر روی برد یک سوکت سفید رنگ قرار دارد که جهت اتصال مستقیم کابل ولوم تنظیمی ( جهت کم و زیاد کردن شدت بخار ) و سیم سنسور قطع کن آب ( فلوتر ) طراحی شده است.

⚙️ ویژگی های فنی برد بخور سرد ۳۴ ولت به همراه پیزو

✔ ولتاژ کاری استاندارد: ورودی ولتاژ ۳۴ ولت DC مستقیم جهت تغذیه مدار اسیلاتور

✔ مدل ترانزیستور قدرت: مجهز به آیسی/ترانزیستور اورجینال فرکانسی BU406 با هیت سینک خنک‌کننده

✔ قطعات روی برد: بهره گیری از مقاومت های دقیق و خازن های پلی استر با کیفیت بالا جهت تثبیت فرکانس

✔ ساختار سکه پیزوالکتریک: پیزو فلزی با قطر استاندارد و روکش محافظ جهت جلوگیری از رسوب گیری سریع آب

✔ استاندارد ایمنی برد: دارای استاندارد RoHS حفاظت از محیط زیست و کیفیت مطلوب فیبر چاپی

✔ آب بندی پیشفرض: واشر منعطف لاستیکی دور پیزو جهت جلوگیری از نفوذ آب به زیر بدنه مخزن

🛠 کاربردهای اصلی کیت کامل برد بخور سرد ۳۴ ولت

• تعمیر فوری دستگاه های بخور سرد: تعویض همزمان برد و پیزوی آسیب دیده با این کیت آماده بدون نیاز به لحیم‌کاری‌های پیچیده و عیب‌یابی‌های طولانی.

• ساخت رطوبت ساز دستگاه های جوجه‌کشی: بهترین گزینه برای طراحان دستگاه های جوجه کشی جهت تامین رطوبت دقیق و کالیبره شده کابین رطوبت ساز.

• پروژه های مهندسی و کشت گلخانه ای: مناسب برای تولید مه و رطوبت در فضاهای کاشت قارچ، تراریوم ها و باغچه های کوچک هوشمند داخل آپارتمان.

• آموزش و کارگاه های خلاقیت: کیتی ایده آل برای دانش آموزان و دانشجویان جهت درک مستقیم چگونگی تبدیل انرژی الکتریکی به فرکانس های التراسونیک مکانیکی.

🧠 نکات تخصصی و کارشناسی برای راه اندازی و نصب کیت ۳۴ ولت

🔹 نصب صحیح واشر پیزو در کف مخزن آب ( بسیار حیاتی ):

در زمان بستن قاب پیزو در کف مخزن آب، مطمئن شوید که واشر لاستیکی به درستی آب بندی شده است تا آب مخزن به هیچ عنوان به داخل مدار و زیر بدنه نفوذ نکند ( بدون نفوذ رطوبت به برد ).

🔹 استفاده از آب مقطر یا تصفیه شده:

به منظور افزایش طول عمر صفحه پیزوالکتریک فلزی و جلوگیری از گرفتگی منافذ میکروسکوپی آن با رسوبات گچ، همواره از آب مقطر یا آب تصفیه شده استفاده کنید.

🔹 تست بدون آب اکیداً ممنوع:

هرگز برد را در حالتی که روی صفحه پیزو آب قرار ندارد روشن نکنید؛ استارت زدن پیزو در حالت خشک حتی برای ۳ ثانیه ( در حالت مصرف بهینه استندبای ) به دلیل افزایش ناگهانی امپدانس منجر به سوختن ترانزیستور BU406 روی برد می‌شود.

🔹 تنظیم دقیق ولتاژ منبع تغذیه:

این برد برای کارکرد در ولتاژ ۳۴ ولت DC طراحی شده است. قبل از اتصال، خروجی منبع تغذیه دستگاه خود را چک کنید تا از پایداری ولتاژ آن مطمئن شوید؛ ولتاژهای بالاتر از ۳۶ ولت باعث داغ شدن شدید ترانزیستور خواهند شد.

🏆 مزایای رقابتی کیت آماده ۳۴ ولت نسبت به خرید جداگانه قطعات

• پکیج ۱۰۰ درصد آماده: عدم نیاز به لحیم کاری ظریف سیم پیزو به بورد، که ریسک خرابی قطعه را به صفر می‌رساند.

• ترانزیستور قدرت BU406 اورجینال: تضمین تولید فرکانس پایدار و حجم بخار بسیار متراکم و عالی.

• کالیبراسیون دقیق: هماهنگی کامل امپدانس بورد الکترونیکی با دیسک پیزو متصل شده جهت جلوگیری از اتلاف انرژی حرارتی.

❓ سوالات متداول

آیا پیزوی متصل به این برد برای تولید بخور گرم هم کاربرد دارد؟

خیر، پیزوالکتریک‌های التراسونیک با ارتعاش مکانیکی بسیار سریع، آب را به ذرات ریز مه تبدیل می‌کنند که این فرآیند بدون گرم شدن آب انجام می‌شود.

بنابراین بخار خروجی کاملاً سرد بوده و سیستم هیچگونه حرارتی تولید نمی‌کند.

چگونه متوجه شویم ترانزیستور BU406 سوخته است؟

اگر دستگاه بخور سرد شما روشن می‌شود اما به محض روشن شدن، هیچ لرزش یا پاششی روی سطح آب رخ نمی‌دهد و ترانزیستور روی هیت سینک به سرعت داغ می‌شود، ترانزیستور BU406 آسیب دیده و اتصال کوتاه شده است که بهترین راه حل تعویض یکپارچه برد با این کیت آماده است.

آیا برای استفاده از این برد نیاز به شستشو با اسپری‌های پاک‌کننده است؟

خیر، برد به صورت آماده و قلع پذیری شده از کارخانه ارسال می‌شود.

پس از نصب کامل و اتمام مراحل عایق‌بندی، جهت زیبایی و عدم سولفاته شدن مدار بر اثر رطوبت، می‌توانید بخش زیرین برد را با اسپری خشک تمیزکاری کنید ( قطع پس از یک ماه ).
