برد ام پی تری پلیر بلوتوثی امپلی فایر دار ۴۵ * ۴ وات باکس دار

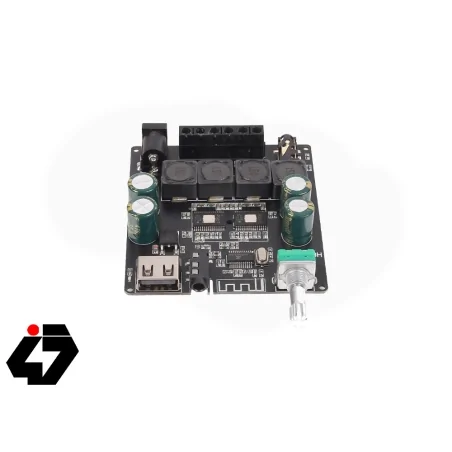

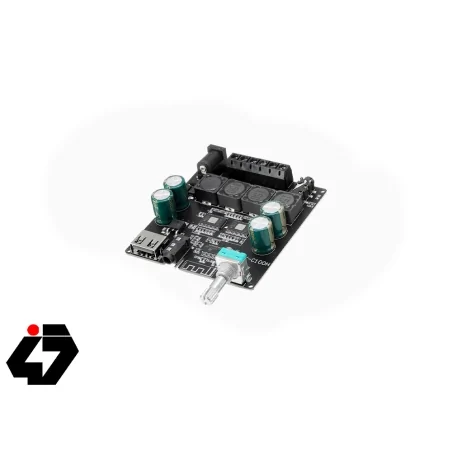

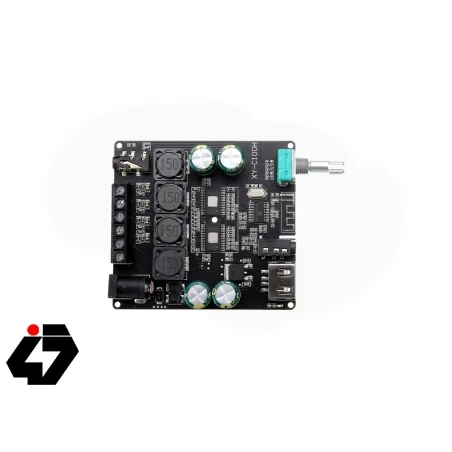

ماژول بلوتوث صوتی ماژول آمپلی فایر بلوتوثی 2X100W مدل XY-C100H با توان خروجی متغیرV1.0
ماژول بلوتوث صوتی با قابلیت پشتیبانی از MP3, WAV, FLAC و تغذیه از باتری لیتیومی
ماژول بلوتوث XY-C100H دارای توان خروجی متناسب با ولتاژ ورودی است و از طریق بلوتوث می توانید به این ماژول متصل شوید.هم چنین این ماژول دارای آمپلی فایر داخلی می باشد که میتوانید بلندگوها را مستقیم به خروجی صدا ماژول وصل کنید.
نحوه استفاده
در این ماژول پس از روشن شدن برق، نشانگر آبی روشن می شود و وارد حالت بلوتوث می شود. این نشان می دهد که بلوتوث آماده جفت شدن است. XY-C100H که نام دستگاه است، از طریق تلفن همراه بلوتوث جستجو می شود. حال باید روی اتصال کلیک کنید، سپس پیغام می دهد که "دستگاه بلوتوث با موفقیت وصل شده است"، و این نشان می دهد که صفحه رمزگشایی و تلفن همراه با موفقیت وصل شده اند، اکنون می توانید موسیقی را پخش کنید.
Introduction
XY-C100H is a high-power Stereo Bluetooth Audio module. Two channel audio signal output. Built-in amplifier module, so it can connect to speaker directly. It is ideal for DIY wireless Bluetooth speakers and transponders.
It can work with Sinilink App which can display can monitor current voice source and change equalizer.
Specification
Product Name: XY-C100H 100W*2 HiFi Bluetooth Amplifier Module
Item No.: XY-C100H
Working voltage: DC 5.0V~26V
Amplificateur IC:TPA3116D2
Control type: Sinilink Bluetooth/APP control
Audio input type: Bluetooth / AUX / U-disk / PC USB sound card
version Bluetooth: BLE 5.0
Communication distance: 15 meters (Max)
Channel: dual channel stereo output
Output impedance: 4ohm~16ohm
Matching speaker: 10W~300W
Sortie Audio: sortie audio Active/Passive
Output power:
Output power 30W*2 at 12V 8ohm
Output power 40W*2 at 12V 4ohm
Output power 36W*2 at 15V 8ohm
Output power 60W*2 at 15V 4ohm
Output power 64W*2 at 19V 8ohm
Output power 90W*2 at 19V 4ohm
Output power 80W*2 at 24V 8ohm
Output power 100W*2 at 24V 4ohm
reverse connection protection: yes
overheating protection: yes
short circuit protection: yes
overvoltage protection: yes
undervoltage protection: yes
Operating temperature range: -40℃~85℃
Working humidity range: 5%-95% RH
Module size: 70*65*18mm
Sensitivity: -80dBm
Frequency range: 2.4-2.480GHz
External interface: I2C, SPI and UART interface
Audio performance Audio decoding SBC
SNR: ≥60dB
Module size : 25X13.5X1.8mm
مشخصات
- ولتاژ ورودی ( کاری )
- 5-26 ولت
- جریان مصرفی
- 2 آمپر
- منبع تغذیه
- از طریق جک آداپتور
- خروجی
- ترمینال استریو
- نشانگر
- LED
- محتویات

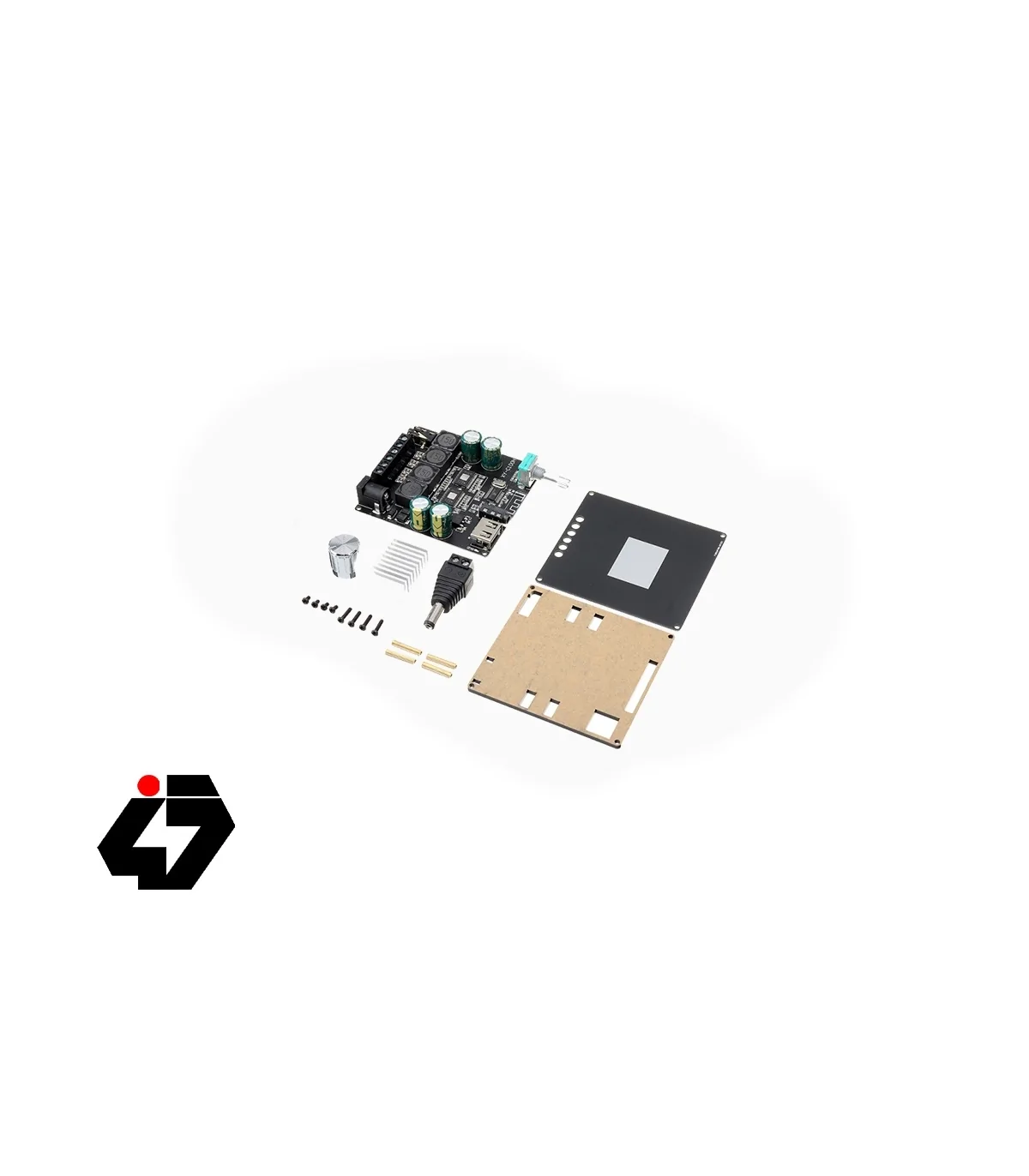

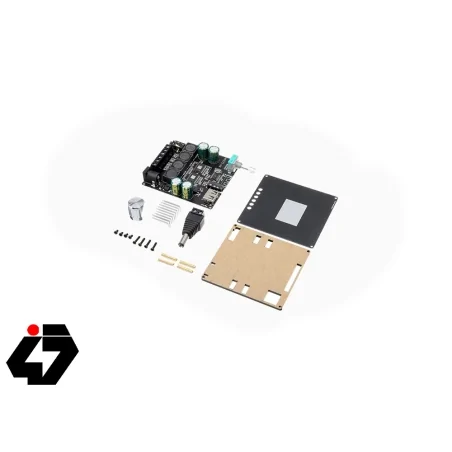

- به همراه جعبه و پیچ گوشتی و پیچ و مهره
- ورژن بلوتوث
- بلوتوث 5
- توان خروجی
- 2x100 وات
