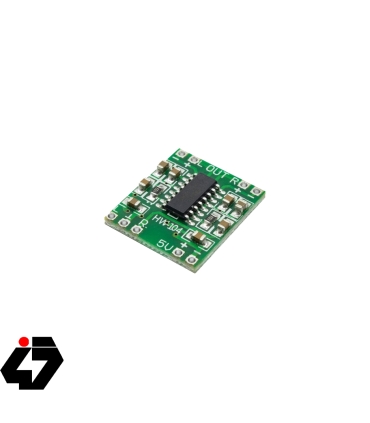

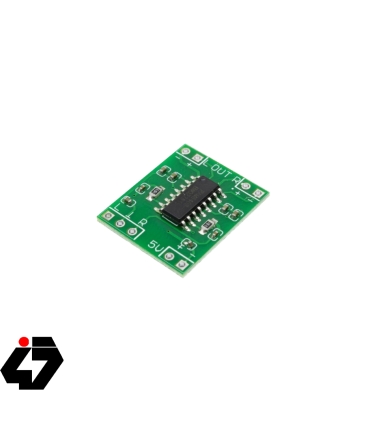

ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403
تقویت کننده کوچک 2x3 وات 5 ولت مبتنی بر تراشه PAM8403 امکان استفاده با سه باتری قلمی و یا یک باتری لیتیومی
10,500 تومان
بدون مالیات
مرجع:
473011017003
دوست داشتن0
اضافه به مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
معرفی
یک ماژول آمپلی فایر کوچک ولی پرکاربرد دارای 2 کانال استریو با توان 3 وات که در آن از تراشه PAM8403 بهره برده است. مناسب برای سیستم های صوتی کوچک، کم مصرف و قابل حمل مانند MP3 Playerها و سایر سیستم های صوتی دیگر که دارای بلندگوهای 4اهم و 8اهم هستند.یکی از مزایای استفاده از این ماژول کارکرد آن در محدوده ولتاژی 2.5 الی 5.5 ولت است که این باعث می شود ماژول این قابلیت را داشته باشد که با 3باتری 1.5ولتی یا یک باتری LI-ion یا از طریق USB راه اندازی شود.توصیه می شود برای کار با این ماژول برای رسیدن به کیفیت بیشتر از سیم های شیلد دار استفاده نمایید. همچنین از اتصال خروجی های ماژول به یکدیگر به شدت پرهیز نمایید.
یک ماژول آمپلی فایر کوچک ولی پرکاربرد دارای 2 کانال استریو با توان 3 وات که در آن از تراشه PAM8403 بهره برده است. مناسب برای سیستم های صوتی کوچک، کم مصرف و قابل حمل مانند MP3 Playerها و سایر سیستم های صوتی دیگر که دارای بلندگوهای 4اهم و 8اهم هستند.یکی از مزایای استفاده از این ماژول کارکرد آن در محدوده ولتاژی 2.5 الی 5.5 ولت است که این باعث می شود ماژول این قابلیت را داشته باشد که با 3باتری 1.5ولتی یا یک باتری LI-ion یا از طریق USB راه اندازی شود.توصیه می شود برای کار با این ماژول برای رسیدن به کیفیت بیشتر از سیم های شیلد دار استفاده نمایید. همچنین از اتصال خروجی های ماژول به یکدیگر به شدت پرهیز نمایید.
Introduction

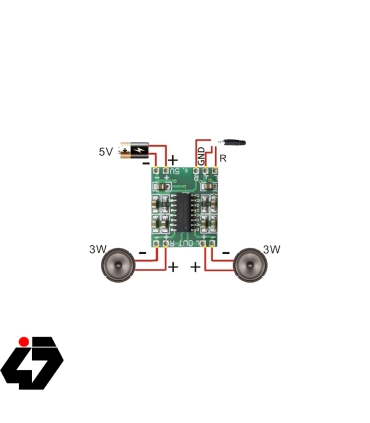

Single lithium battery or USB power supply is suitable, also can use 4 cells of 1.5V , but you must add 5V regulator circuit, more than 6V will burn IC out.+ and - of power supply can't be reversed, power supply voltage can't be more than 6V, otherwise it will damage the IC.There were high gain buffers, can't change any board device parameters.Input: please use shielded wire to avoid any interference and eliminate cluttering sound.Output is CMOS BTL drive mode,all 4 wires are completely independent, don't connect together!
Specification
Power supply: DC2.5-5.5 V.
Output power: 3W + 3W (4Ω).
SNR: 90dB.
Efficiency: > 90%.

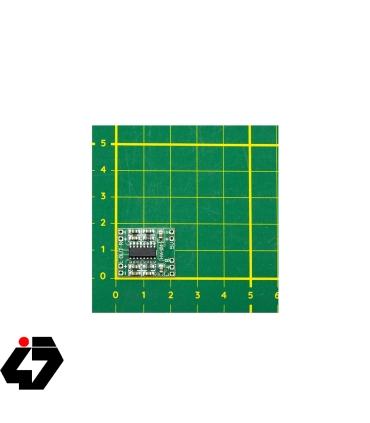

Size: 18×21 mm
473011017003
مشخصات
- ابعاد
- 18x21 میلی متر
- ولتاژ ورودی ( کاری )
- 2.5 - 5.5 ولت
- توان خروجی
- 3 + 3 وات 4 اهم
