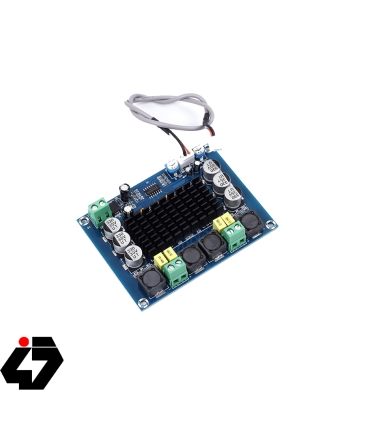

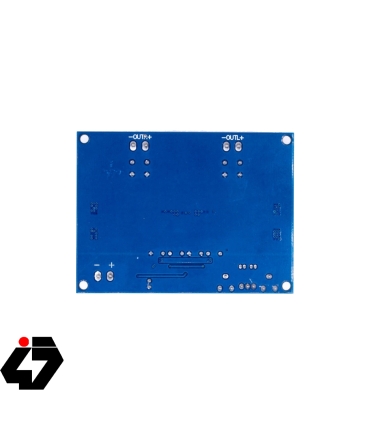

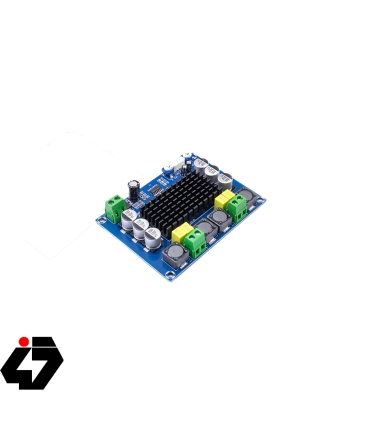

ماژول آمپلی فایر دو کاناله 2x120 وات استریو با تراشه XH-M543 ( دیجیتال کلاس D )

برای راه اندازی یک سیستم صوتی قدرتمند، شفاف و بدون نویز، دیگر نیازی به خرید باندهای اکتیو گران قیمت یا آمپلی فایرهای بزرگ و سنگین سنتی ندارید.

ماژول آمپلی فایر دو کاناله مدل XH-M543 با خروجی پرقدرت 2x120 وات، یکی از محبوب ترین و شاهکارهای دنیای سیستمهای صوتی دیجیتال کلاس D است.

این بورد الکترونیکی به لطف بهره گیری از هسته پردازش صوتی فرکانس بالا، سیگنال های ضعیف ورودی ( مانند خروجی گوشی، ساب یا برد بلوتوث ) را دریافت کرده و با کمترین تفکیک نویز، آن‌ها را به دو کانال استریوی ۱۲۰ واتی واقعی ارتقا می‌دهد.

بزرگترین مزیت مدارهای کلاس D راندمان خیره کننده بالای ۹۰ درصد آن هاست؛ این موضوع باعث می‌شود بیشترین بخش انرژی آداپتور به جای هدر رفتن به صورت گرما، کاملاً به موج صوتی و کوبش اسپیکرها تبدیل شود.

این ماژول به یک هیت سینک آلومینیومی متراکم مجهز شده است تا در لودهای کاری بالا و پخش طولانی مدت موسیقی، دمای آی سی اصلی را کاملاً خنک و پایدار نگه دارد.

❓ چرا ماژول آمپلی فایر استریو XH-M543 انتخاب مناسبی است؟

آمپلی فایرهای آنالوگ قدیمی و مدارهای دست‌ساز بی کیفیت مشکلات فراوانی دارند، مانند:

• داغ شدن شدید و افت توان: داغ شدن سریع آی سی که منجر به ایجاد خط و خش و در نهایت قطع شدن صدا می‌شود.

• نویز همیشگی (هوم): صدای وزوز در پس زمینه موسیقی به دلیل فیلترینگ ضعیف مدار.

• مصرف برق بسیار بالا: هدر دادن انرژی زیاد و نیاز به منبع تغذیه های فوق العاده سنگین ترانسی.

ماژول دیجیتال XH-M543 با ویژگی های زیر تمام این چالش ها را پشت سر می‌گذارد:

• توان ۱۲۰ وات واقعی برای هر کانال: قدرت فوق العاده بالا جهت راه اندازی آسان انواع باندهای بزرگ و میدان های صوتی وسیع.

• ولوم‌های تنظیم صدا روبرد: دارای دو عدد پتانسیومتر مینیاتوری جهت تنظیم و کالیبره کردن دقیق حجم صدای کانال چپ و راست به صورت مجزا.

• نسبت سیگنال به نویز (SNR) عالی: تفکیک فرکانسی بی‌نظیر که خروجی صوتی شفاف، کریستالی و بدون برفک صوتی را ارائه می‌دهد.

• ترمینال‌های شیک و استاندارد: بدون نیاز به لحیم کاری های پیچیده؛ سیمهای بلندگو و پاور به راحتی در کلمپ های پیچی محکم می‌شوند.

⚙️ ویژگی های فنی بورد آمپلی فایر XH-M543

✔ مدل تجاری مدار: XH-M543

✔ کلاس کاری آمپلی‌فایر: Class D ( دیجیتال با راندمان انرژی بالا )

✔ ولتاژ ورودی تغذیه: DC 12V الی DC 26V ( ولتاژ پیشنهادی برای حداکثر توان: 24 ولت با جریان بالای 5 آمپر )

✔ توان خروجی نامی: 2x120W ( در ولتاژ 26 ولت و امپدانس 4 اهم )

✔ امپدانس بلندگوهای متصل: 4 اهم، 6 اهم، 8 اهم

✔ سیستم حفاظتی داخلی: حفاظت در برابر تخلیه بار الکتریکی، اضافه ولتاژ، افزایش دما و اتصال کوتاه خروجی اسپیکر

✔ پورت ورودی صدا: فیش ۳ پین استاندارد صوتی ( همراه با کابل رابط رایگان در بسته بندی )

🛠 کاربردهای اصلی ماژول آمپلی فایر 2x120 وات

• ساخت اسپیکرهای پرقدرت خانگی: راه‌اندازی باندهای ایستاده قدیمی یا باکس های چوبی دست ساز با ابهت صوتی بالا.

• ارتقای سیستم صوتی خودرو: استفاده به عنوان تقویت کننده داخل کابین ماشین به دلیل همخوانی با ولتاژ باتری ( ۱۲ ولت تا ۲۴ ولت ماشین های سنگین ).

• سیستمهای پیجینگ و تجاری: راه اندازی باندهای سقفی یا دیواری در کافی شاپ‌ها، رستوران ها، باشگاه های ورزشی و دفاتر اداری.

• هوشمند سازی منازل: اتصال به بردهای بلوتوثی یا دانگل های وای فای جهت پخش موسیقی بی‌سیم در محیط ساختمان.

🧠 نکات تخصصی و حرفه ای برای دریافت حداکثر کیفیت بدون نویز

🔹 انتخاب منبع تغذیه ( مهمترین فاکتور ): توان خروجی این ماژول رابطه مستقیمی با ولتاژ و جریان آداپتور شما دارد. با آداپتور ۱۲ ولت، توان خروجی محدود خواهد بود. برای گرفتن قدرت انفجاری ۱۲۰ وات در هر کانال، حتماً از آداپتور سوئیچینگ ۲۴ ولت با جریان بین ۵ تا ۱۰ آمپر واقعی استفاده کنید.

🔹 قطبیت ولتاژ ورودی: هنگام اتصال سیم های برق به ترمینال تغذیه ( VCC مثبت و GND منفی ) دقت ۱۰۰ درصدی داشته باشید. برعکس زدن قطب ها باعث سوختن آنی چیپ اصلی خواهد شد.

🔹 حذف نویز ورودی: کابل ورودی صدا ( کابل ۳ پین شیلددار ) را هرگز از کنار سیم های ضخیم برق آداپتور عبور ندهید تا امواج الکترومغناطیسی روی صدا نویز ( خش خش ) ایجاد نکنند. همچنین استفاده از یک خازن ظرفیت بالا در ورودی تغذیه به صاف شدن صدا کمک شایانی می‌کند.

🔹 تطبیق امپدانس بلندگو: برای این ماژول ترجیحاً از باندهای ۴ تا ۸ اهم با توان واقعی مناسب استفاده کنید. اتصال بلندگوهای با امپدانس کمتر از ۴ اهم می‌تواند مدار حفاظتی بورد را فعال کرده یا به چیپ آسیب بزند.

🏆 مزایای رقابتی ماژول XH-M543 نسبت به نمونه های مشابه

• مجهز به پیش‌تقویت‌کننده ( Pre-Amp ): این بورد دارای یک لایه تقویت اولیه سیگنال است که باعث می‌شود حتی با وصل کردن خروجی ضعیف گوشی‌های موبایل نیز، صدای نهایی فوق العاده بلند و رسا باشد.

• مصرف انرژی فوق العاده بهینه: عدم نیاز به فن های بزرگ و پرسروصدا؛ هیت سینک آلومینیومی اورجینال تعبیه شده برای خنک سازی کامل آن کافی است.

• ابعاد پانلی و فشرده: طراحی مهندسی شده که فضای بسیار کمی را در داخل کیس یا جعبه پروژه شما اشغال می‌کند.

• قیمت فوق اقتصادی: دستیابی به کیفیت صوتی های-فای ( Hi-Fi ) و قدرت ۲۴۰ وات با هزینه ای ناچیز در مقایسه با آمپلی فایرهای آماده بازار.

❓ سوالات متداول

آیا می‌توان این ماژول را با برق باتری ماشین ۱۲ ولت راه‌اندازی کرد؟
بله، این ماژول با ولتاژ ۱۲ ولت نیز به خوبی روشن می‌شود و کار می‌کند؛ اما توجه داشته باشید که حداکثر توان خروجی صدا در ولتاژ ۱۲ ولت کمتر از توان نامی خروجی در ولتاژ ۲۴ ولت خواهد بود.

آیا این بورد به صورت مستقیم قابلیت اتصال به بلوتوث را دارد؟
خیر، این ماژول ورودی صوتی آنالوگ ( AUX/3-pin ) دارد. برای بلوتوثی کردن آن کافی است یک «ماژول رمزگشا یا بورد بلوتوث صوتی» به ورودی صدای این آمپلی فایر متصل کنید.

تفاوت این مدل با آمپلی‌فایرهای کلاس AB چیست؟
مدل‌های کلاس D مانند XH-M543 بازدهی بسیار بالاتری دارند ( بیش از ۹۰٪ در مقابل ۵۰٪ مدل‌های قدیمی )، به شدت کمتر داغ می‌شوند، ابعاد بسیار کوچکتری دارند و وزن آن‌ها ناچیز است، در حالی که قدرت بسیار بیشتری تولید می‌کنند.
