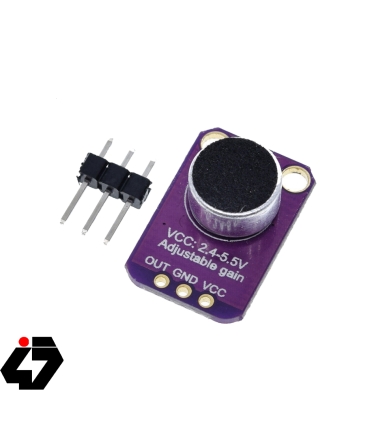

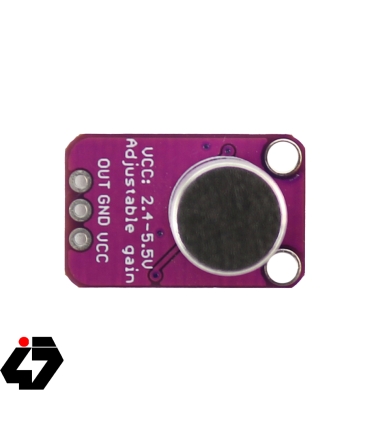

ماژول میکروفون دارای پری آمپلی فایر MAX4466

ماژول میکروفون دارای پری آمپلی فایر MAX4466

ماژول میکروفون با فرکانس 20Hz تا 20KHz  به همراه تراشه تقویت کننده MAX4466

ادامه مطلبShow less
107,000 تومان بدون مالیات
آخرین موجودی 2 قلم
مرجع:
473011017086
دوست داشتن0
اضافه به مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
توضیحات

ماژول میکروفون دارای پری آمپلی فایر MAX4466

MAX4466، یک ماژول آمپلی فایر مبتنی بر تراشه MAX4466 می‌باشد که خروجی میکروفون را تقویت کرده و با حذف نویز منبع تغذیه، کیفیت صدای خروجی را بهبود می‌بخشد. فرکانس این ماژول 20 هرتز تا 20 کیلوهرتز می‌باشد.برای تغییر گین میکروفون می‌توان از پتانسیومتر تعبیه شده در پشت آن استفاده نمود. این گین را می‌توان از 25 برابر تا 125 برابر قابل تغییر داد. همچنین با افزایش صدا، خروجی آن تا 5Vpp افزایش می‌یابد. حداقل ولتاژ خروجی صوتی باید حدود 200mVpp باشد، در غیر این صورت می‌توان تشخیص داد که خط قطع شده است.

کاربردها:

تغییر صدا

ضبط صدا

مکالمات صوتی

پروژه و نمونه برداری در حوزه FFT

Introduction

MAX4466 Electret Microphone Amplifier with Adjustable Gain Module is fully assembled; tested board comes with a 20-20KHz electret microphone soldered on. For the amplification, we use the Maxim MAX4466, an op-amp specifically designed for this delicate task; The amplifier has excellent power supply noise rejection, so this amplifier sounds really good and isn’t nearly as noisy or scratchy as other mic amp breakouts we’ve tried!

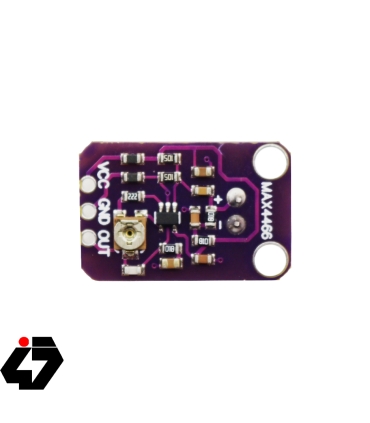

This MAX4466 Electret Microphone Amplifier with Adjustable Gain Module is best used for projects such as voice changes; audio recording/sampling, and audio-reactive projects that use FFT. On the back, we include a small trimmer pot to adjust the gain. You can set the gain from 25x to 125x.

That’s down to be about 200mVpp (for normal speaking volume about 6″ away) which is good for attaching to something that expects ‘line level’ input without clipping, or up to about 1Vpp, ideal for reading from a microcontroller ADC. The output is rail-to-rail so if the sounds get loud, the output can go up to 5Vpp.

Specification

Supply Voltage Operation : +2.4V to +5.5V

Versions with 5nA Complete Shutdown Available (MAX4467/MAX4468).

Excellent Power-Supply Rejection Ratio : 112dB.

Excellent Common-Mode Rejection Ratio : 126dB.

High AVOL : 125dB (RL = 100kΩ).

Rail-to-Rail Outputs.

Low 24µA Quiescent Supply Current.

ادامه مطلبShow less
جزئیات محصول
473011017086

مشخصات

ابعاد
20x14 میلی‌متر
ولتاژ ورودی ( کاری )
2.4 تا 5 ولت DC
تراشه
MAX4466
فرکانس
20 تا 20000 هرتز
قطر سوراخ ها
دو سوراخ 2.5 میلی متری
میزان تقویت کنندگی آمپلی فایر
قابل تنظیم 25 تا 125 برابر
