ماژول آمپلی فایر 2X100W وات استریو XH-M510
تقویت کننده 2x100 وات مبتنی بر تراشه TDA7498 دارای چهار سطح گین قابل تغییر

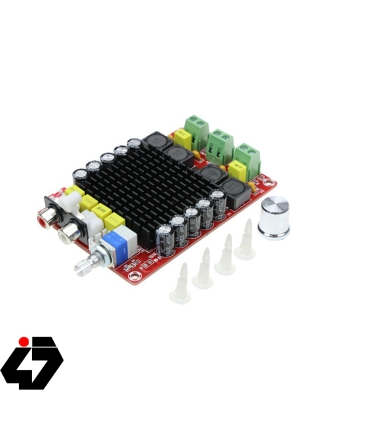

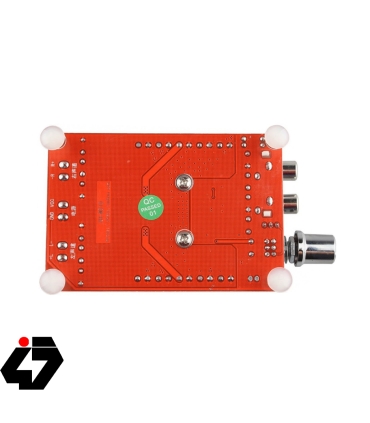

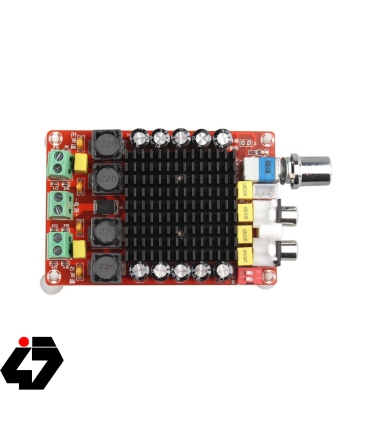

ماژول آمپلی فایر 2X100W وات استریو XH-M510
ماژول آمپلی فایر TDA7498 و XH-M510 یک تقویتکننده دیجیتال کلاس D است که توان خروجی 100 وات برای هر کانال ارائه میدهد و برای استفاده در سیستمهای صوتی خانگی و بلندگوهای فعال طراحی شده است. این ماژولها با نسبت سیگنال به نویز بالا (110 دسیبل) و بهرهوری انرژی بالا، صدای با کیفیت بالا و وضوح عالی تولید میکنند. هیت سینک خنککننده به حفظ دمای مناسب تراشه کمک میکند و برای پروژههای DIY و سیستمهای صوتی استریو مناسب است. همچنین، گین تقویتکننده به چهار حالت 21.6dB، 27.6dB، 31.1dB، و 33.1dB قابل تنظیم است.
ویژگی ها:
بهرهوری بالا: این ماژول با بهرهوری بالا کار میکند و در نتیجه مصرف انرژی کمتری دارد.
گین قابل تنظیم: گین تقویتکننده به چهار حالت 21.6dB، 27.6dB، 31.1dB، و 33.1dB قابل تنظیم است.
حفاظت هوشمند: دارای حفاظت در برابر اضافهبار، دمای بالا و اتصال کوتاه برای افزایش دوام و ایمنی دستگاه.
ورودی تفاضلی: استفاده از ورودی تفاضلی برای کاهش نویزهای مشترک و بهبود کیفیت صدا.
نحوه ی اتصال به بلندگو ها:
اتصال منبع تغذیه: ابتدا یک منبع تغذیه DC مناسب با ولتاژ 14 تا 32 ولت به ورودی برد وصل کنید. توجه داشته باشید که منبع تغذیه باید توان کافی برای تأمین نیازهای آمپلی فایر را داشته باشد.
اتصال سیگنال ورودی: سیگنال صوتی از دستگاههای مختلف مانند پخشکننده MP3 و... به ورودیهای این ماژول وصل کنید.
اتصال بلندگوها: کابلهای بلندگو را به خروجیهای برد وصل کنید. توجه داشته باشید که امپدانس بلندگوها باید بین 4 تا 8 اهم باشد تا بهترین عملکرد را داشته باشید.
تنظیم گین: گین تقویتکننده را بسته به نیاز خود تنظیم کنید تا صدا به طور بهینه تقویت شود.
کاربرد ها:
تقویت صدای تلویزیونهای خانگی
ارتقا سیستمهای صوتی کامپیوتر
تقویت صدای سیستمهای صوتی خانگی
استفاده در پروژههای DIY صوتی
ساخت بلندگوهای قابل حمل
مشخصات
- تراشه
- TDA7498
- فرکانس سوییچ
- 360 kHz
- ولتاژ تغذیه
- DC 14~32V
- پاسخ فرکانسی
- 18.100 kHz
- نوع لاین
- نوع D
