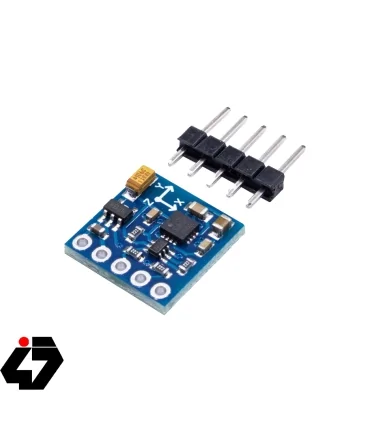

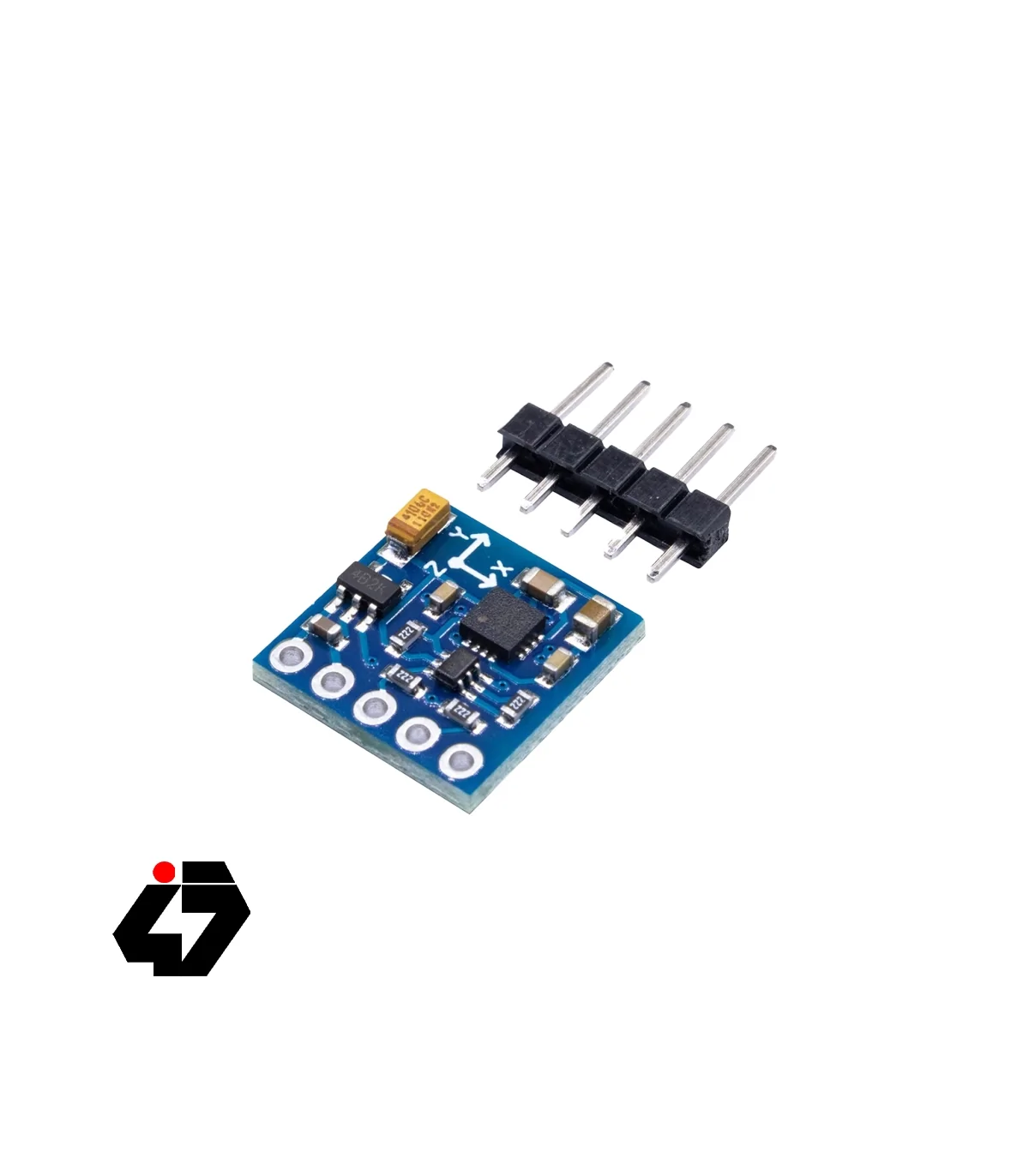

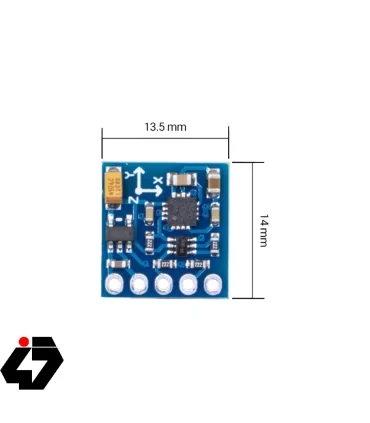

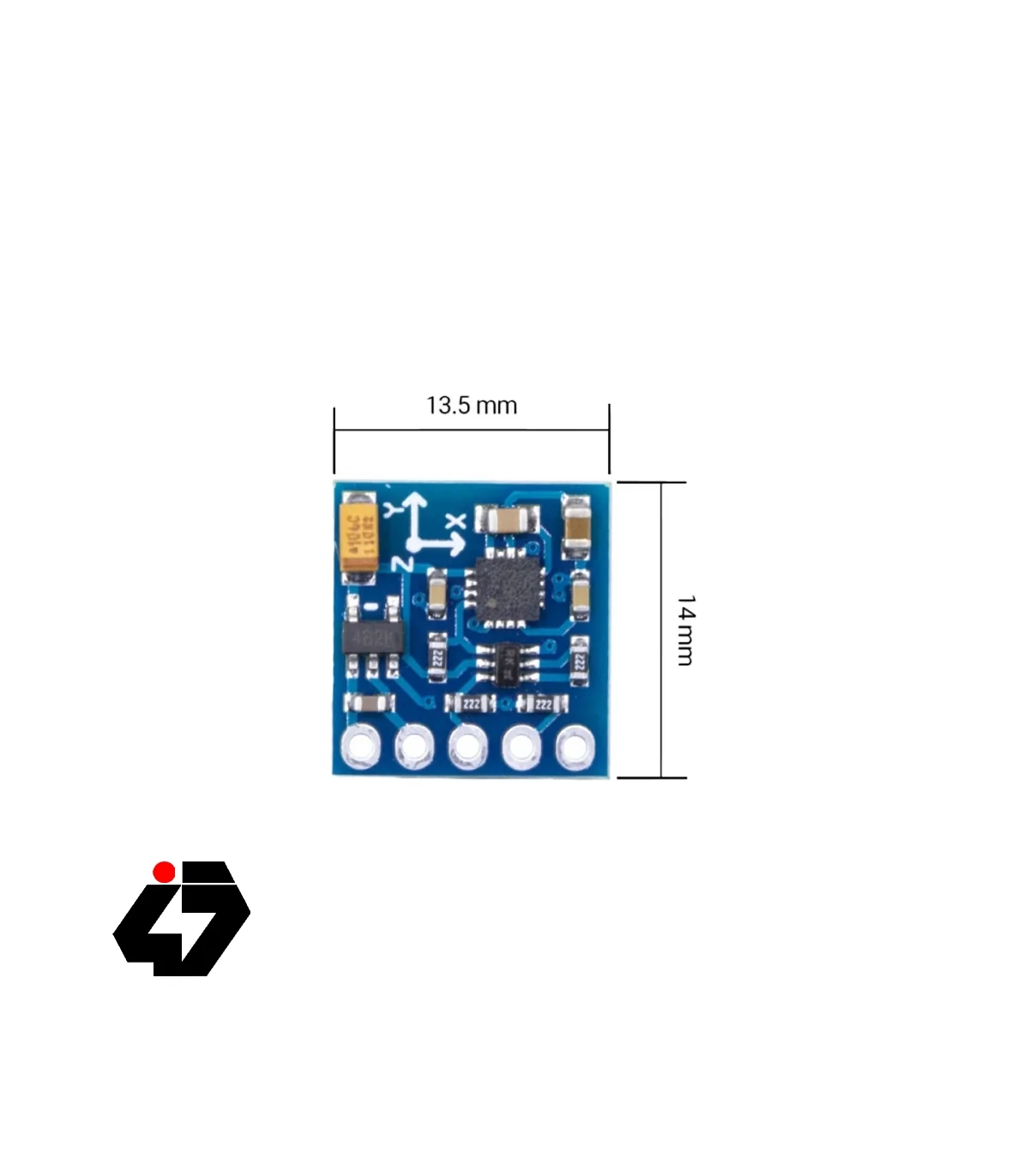

قطب نمای الکترونیکی سه محوره GY-271
قطب نمای سه محوره محصول Honeywel با قابلیت کالیبراسیون خودکار و پروتکل ارتباطی I2C
معرفی
یک قطب نمای 3 محوره دیجیتال است که میتواند شدت میدان مغناطیسی تا 8± گاوس را با دقت 5 میلی گاوس اندازه گیری نماید. توسط این ماژول میتوان به دقت 1 تا 2 درجه در جهت یابی و ناوبری رسید. این ماژول از طریق رابط I2C به میکروکنترلر متصل میشود. ولتاژ تغذیه این ماژول 2.16 تا 3.6 ولت میباشد. جریان مصرفی HA5883 تنها 100 میکرو آمپر می باشد.
کاربردها
- ساخت قطب نمای دیجیتال
- استفاده در تلفن همراه و لپتاپ به عنوان قطب نما
- ساخت سیستم ناوبری اتوماتیک
- استفاده در سیستم جهت یابی ربات
Feature
3-Axis Magnetoresistive Sensors and ASIC in a 3.0x3.0x0.9mm LCC Surface Mount Package
12-Bit ADC Coupled with Low Noise AMR Sensors Achieves 2 milli-gauss Field Resolution in ±8 Gauss Fields
Built-In Self Test
Low Voltage Operations (2.16 to 3.6V) and Low Power Consumption (100 μA)
Built-In Strap Drive Circuits

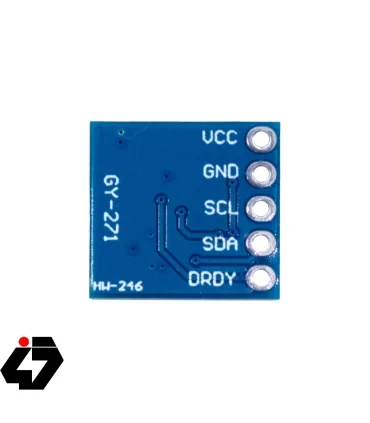

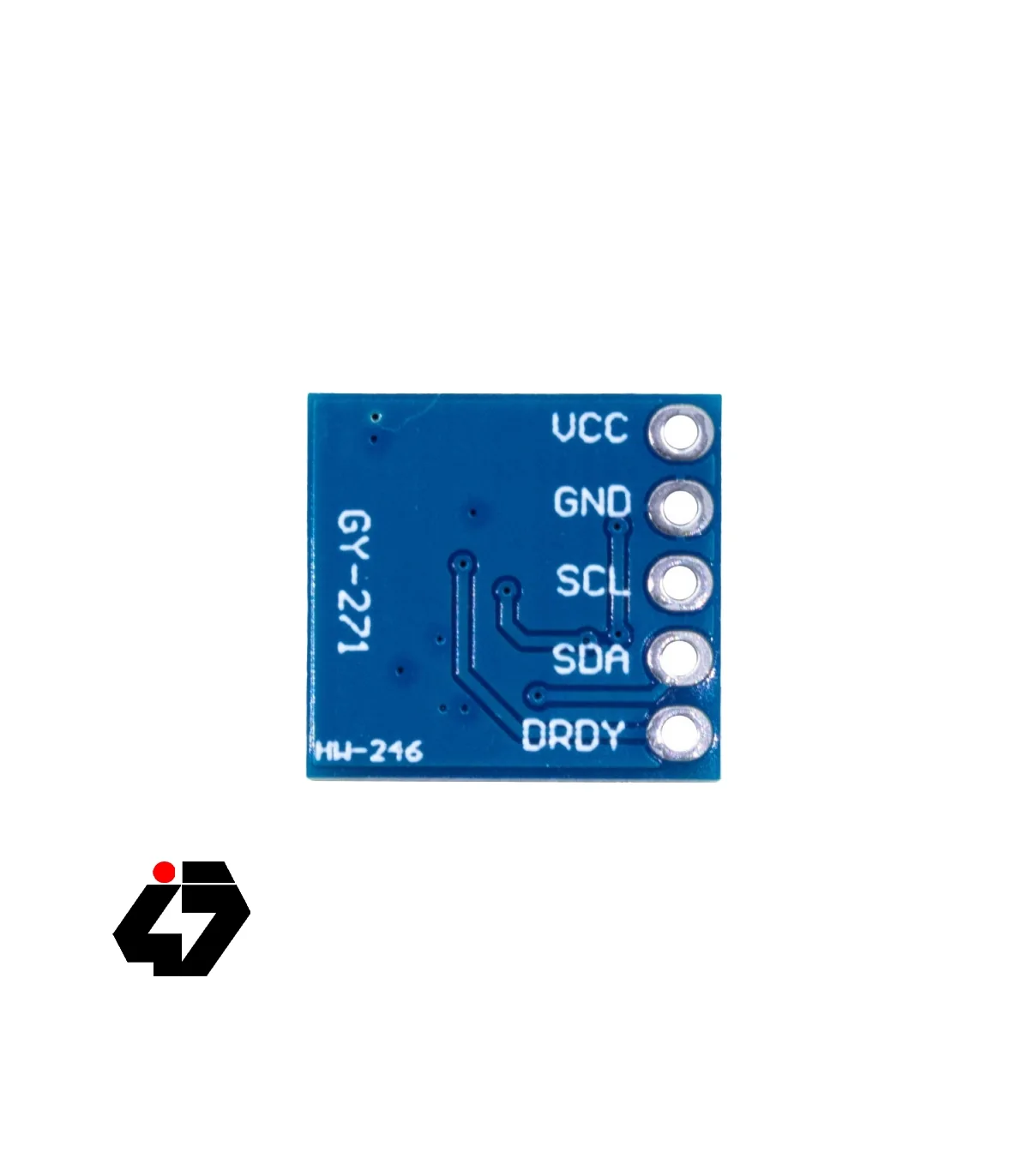

I2C Digital Interface
Lead Free Package Construction
Wide Magnetic Field Range (+/-8 Oe)
Software and Algorithm Support Available
Fast 160 Hz Maximum Output Rate
مشخصات
- ولتاژ ورودی ( کاری )
- 2.16 تا 3.6 ولت
- جریان مصرفی
- 100 میکرو آمپر
- دارای
- قابلیت دریافت اطلاعات سنسور تا 160 بار در ثانیه
- اندازه گیری میدان مغناطیسی
- تا 8± گاوس را با دقت 5 میلی گاوس
