اسیلوسکوپ و لاجیک آنالایزر

 اسیلوسکوپ و لاجیک آنالایزر- سیلوسکوپ یکی از ابزارهای مهم اندازه گیری جهت بررسی سیستم های الکترونیکی، مخابراتی والکترونیک می باشد. از اسیلوسکوپ برای اندازه گیری ولتاژ، زمان تناوب، اختلاف فاز و مشاهده رفتار عناصر نیمه هادی مانند دیود و ترانزیستور ، خازن و آی سی در مدار الکترونیک استفاده می شود.

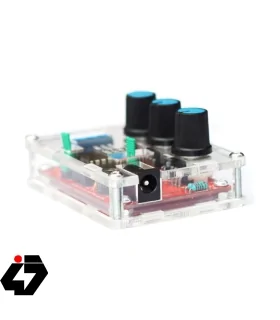

یکی دیگر از دستگاه های مورد استفاده در تست تجهیزات الکترونیک فانکشن یا سیگنال ژنراتور (signal generator) می باشد. فانکشن ژنراتور یک تولید کننده سیگنال یا شکل موج مانند سینوسی، مربعی، مثلثی و... با دامنه و فرکانس های مختلف می باشد. بطور مثال توسط یک فانکشن ژنراتور میتوان شکل موج مربعی به دامنه 5Vpp با فرکانس 12KHz را تولید کرد. سپس از این سیگنال بعنوان منبع تغذیه در مدارات الکترونیکی، مخابراتی و... استفاده کرد. برای عیب یابی و طراحی در مدار نیاز به سیگنال قابل کنترل داریم تا بتوانیم بهترین عمکرد از مدار را بدست آوریم.
