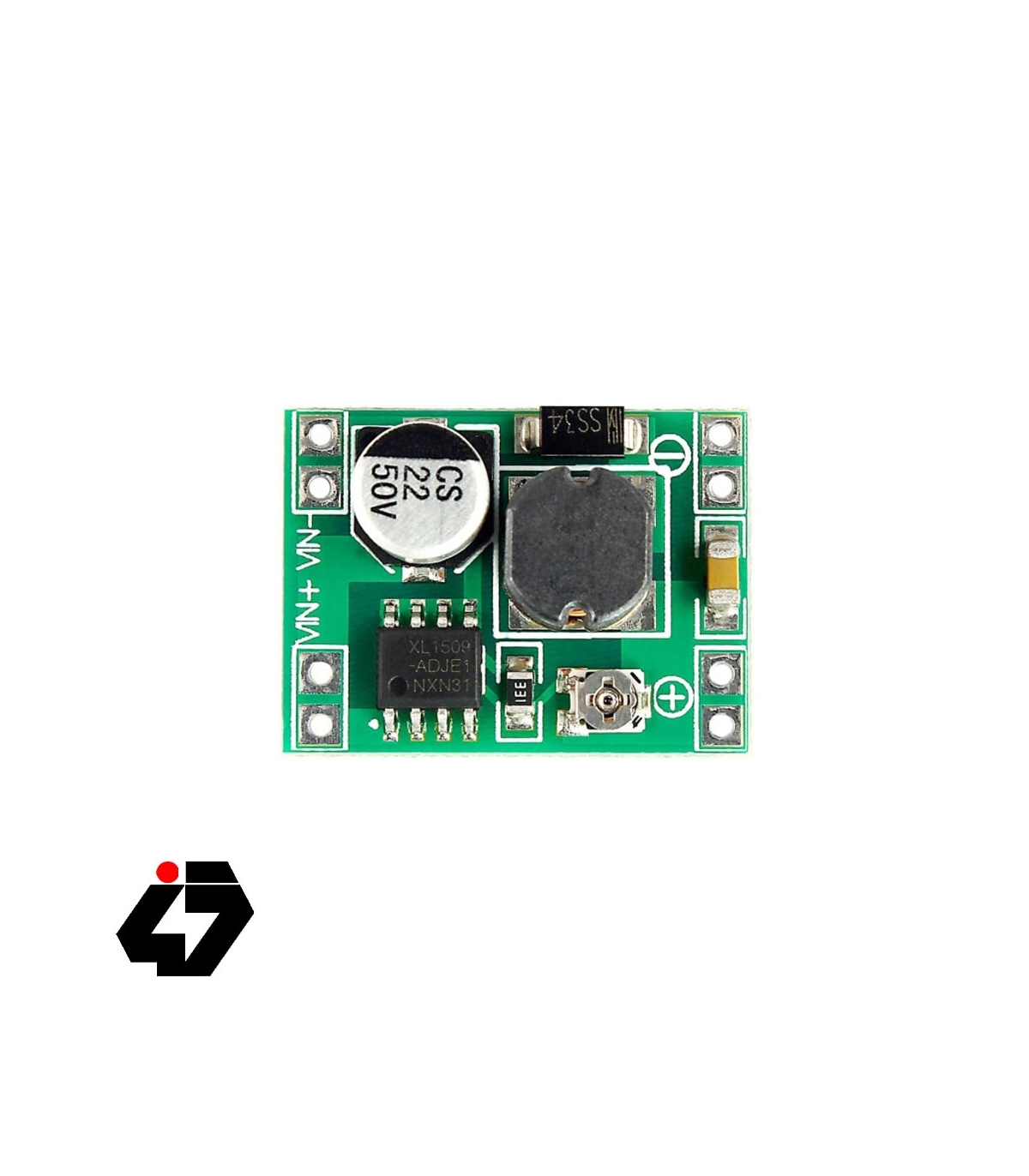

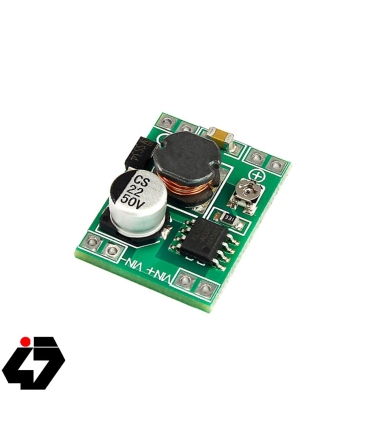

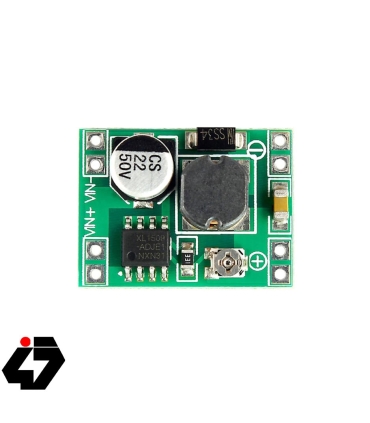

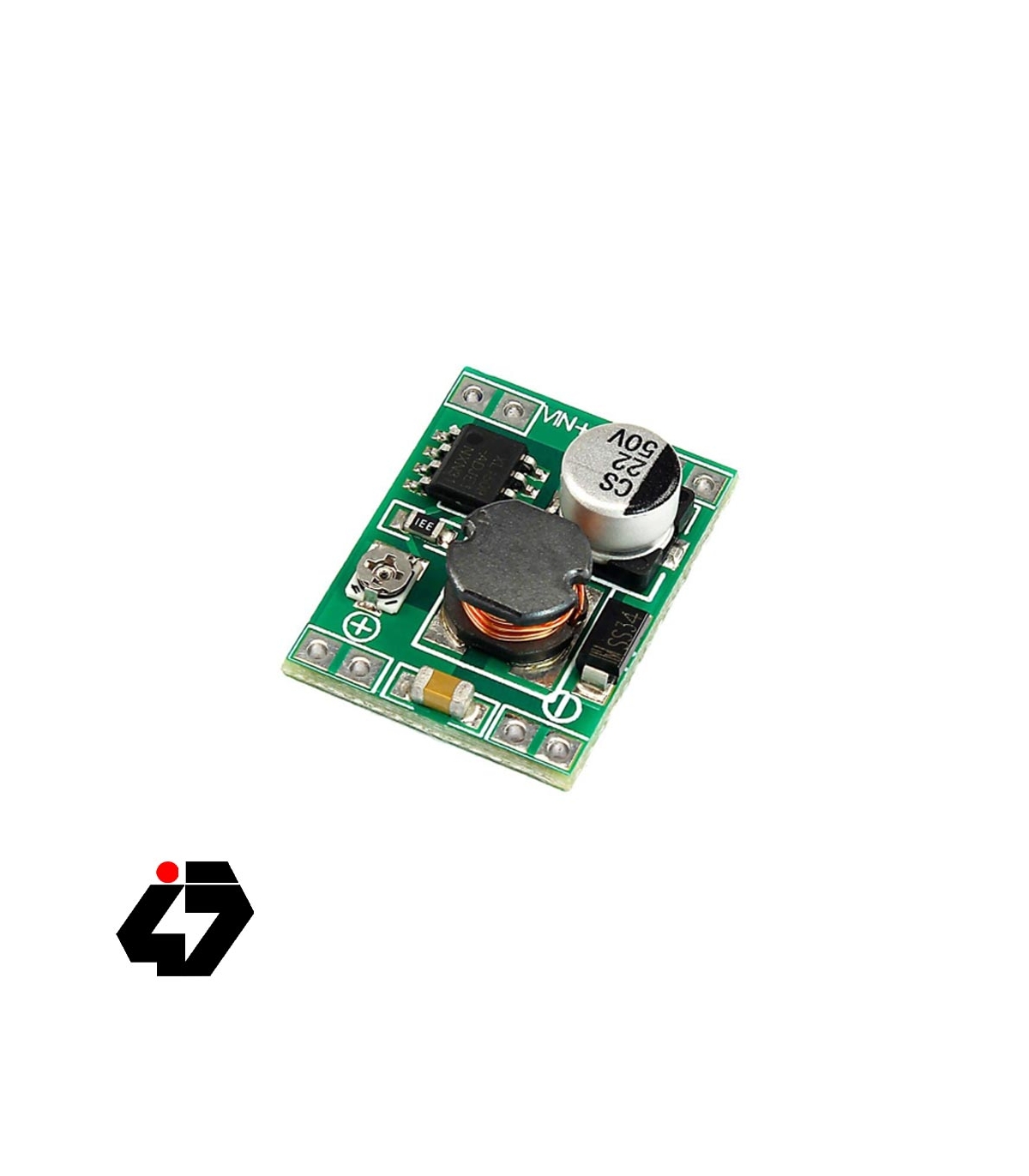

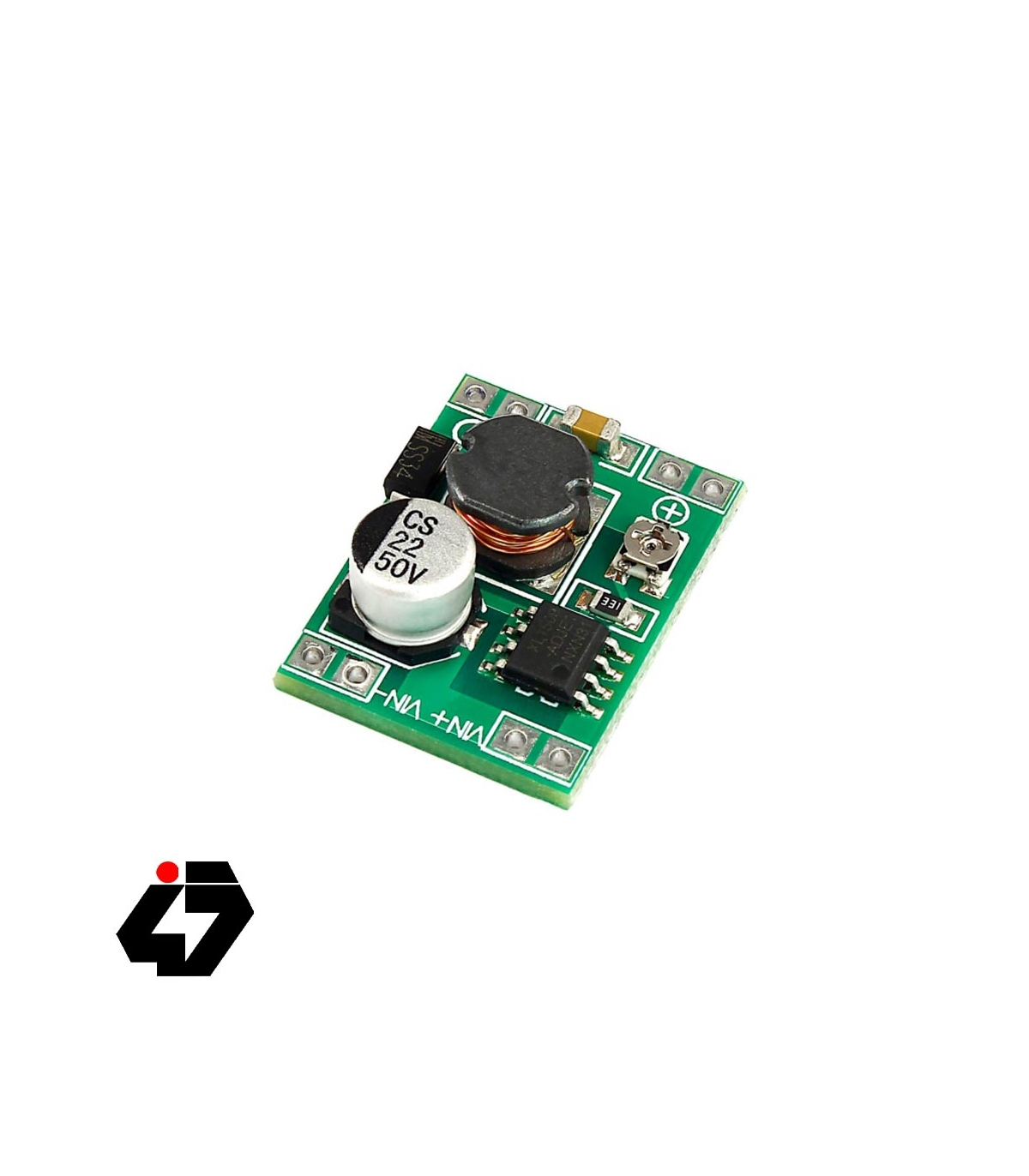

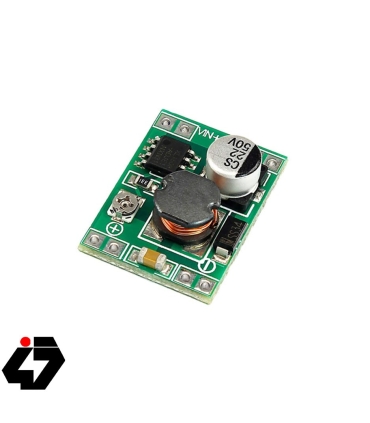

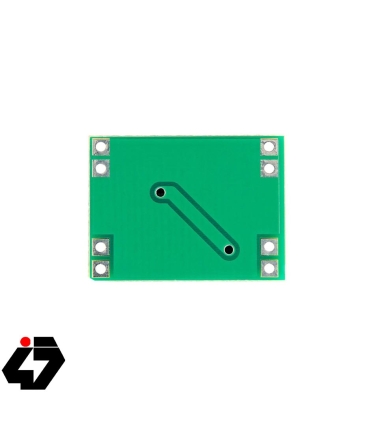

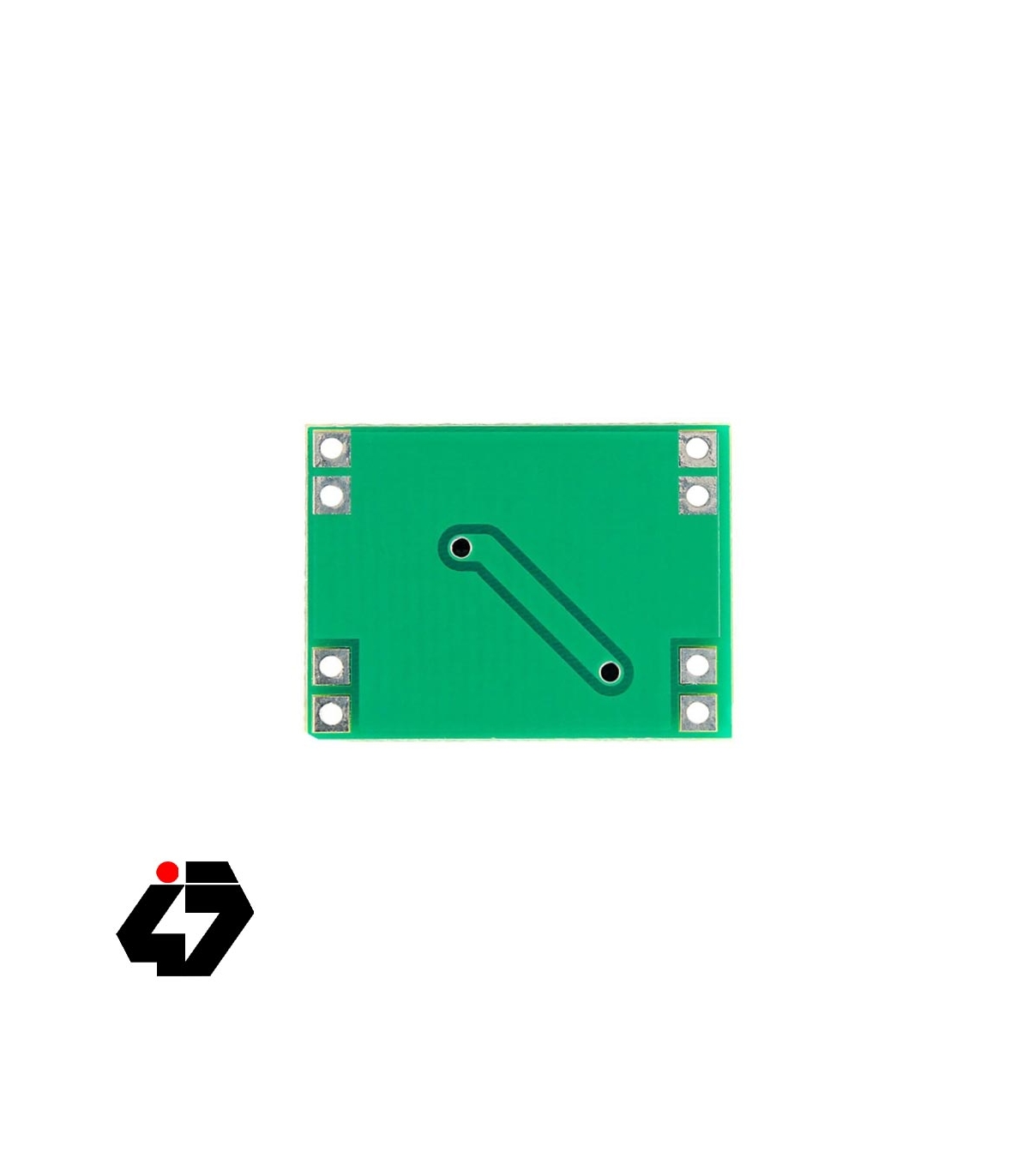

ماژول رگولاتور DC به DC کاهنده متغیر 2 آمپر XL1509 | مبدل ولتاژ Step-Down با خروجی قابل تنظیم

برای تبدیل ولتاژ بالا به ولتاژ پایین در پروژه های الکترونیکی، ماژول رگولاتور XL1509 یکی از قدرتمد ترین و کار آمد ترین گزینه هاست.

این ماژول از چیپ کنترلر XL1509 استفاده می‌کند که قابلیت کاهش ولتاژ ورودی ( تا 32 ولت ) به خروجی ثابت یا متغیر ( بین 1.25 تا 25 ولت ) را با جریان خروجی تا 2 آمپر فراهم می‌کند.

برخلاف رگولاتورهای خطی مانند LM7805 که گرما زیادی تولید می‌کنند، XL1509 یک مبدل سوئیچینگ ( Switching ) است که بازدهی بسیار بالایی دارد و تلفات انرژی در آن حداقل است.

این ماژول معمولاً به صورت آماده روی برد نصب شده و دارای پتانسیومتر برای تنظیم ولتاژ خروجی است.

برای پروژه هایی که نیاز به جریان بالا دارند، مانند راننده های موتور DC، LED های پرقدرت و سیستم های تغذیه میکروکنترلرها، این ماژول انتخابی ایده آل است.

❓ چرا ماژول XL1509 انتخاب مناسبی است؟

استفاده از رگولاتورهای قدیمی یا ارزان‌ قیمت ممکن است با مشکلاتی مانند:

• گرمای شدید: که نیاز به هیت سینک بزرگ و خطر آسیب به قطعات nearby را افزایش می‌دهد.

• جریان خروجی محدود: عدم توانایی در راه اندازی بارهای پرمصرف.

• بازدهی پایین: اتلاف انرژی و خالی شدن سریع باتری در پروژه های قابل حمل.

ماژول XL1509 با ویژگی های زیر این چالش ها را حل می‌کند:

• جریان بالا: توانایی تامین 2 آمپر جریان بدون افت ولتاژ شدید.

• بازدهی بالا: بازدهی تا 90% که باعث کاهش مصرف باتری و گرمای کمتر می‌شود.

• حفاظت داخلی: دارای مدارهای محافظت در برابر اضافه بار، اتصال کوتاه و ولتاژ بیش از حد.

• اندازه کوچک: طراحی فشرده که فضای کمی روی برد اشغال می‌کند.

• تنظیم آسان: دارای پتانسیومتر برای تنظیم دقیق ولتاژ خروجی.

⚙️ ویژگی های فنی ماژول XL1509

✔ چیپ کنترلر: XL1509

✔ نوع مبدل: کاهنده ( Step-Down / Buck Converter )

✔ جریان خروجی: 2 آمپر ( حداکثر )

✔ ولتاژ ورودی: 4.7V تا 40V DC

✔ ولتاژ خروجی: 1.25V تا 32V DC ( قابل تنظیم )

✔ فرکانس سوئیچینگ: 150kHz

✔ بازدهی: تا 90%

✔ ابعاد: استاندارد ( معمولاً 7x17x23 میلی متر )

✔ پایه ها: ورودی ( Vin )، خروجی ( Vout )، زمین ( GND )

• ویژگی های اضافی: پتانسیومتر تنظیم ولتاژ، خازن های ورودی و خروجی نصب شده

🛠 کاربردهای ماژول XL1509

• تغذیه موتورهای DC پرقدرت و سروو موتورهای بزرگ

• راه اندازی نوارهای LED پرقدرت ( High Power LED )

• تبدیل ولتاژ باتری لیتیومی یا سرب-اسید به ولتاژ مورد نیاز مدار

• تغذیه روترها و مودم های Wi-Fi

• پروژه های آردوینو و ESP32 که نیاز به جریان بالا دارند

• سیستم های روشنایی خورشیدی کوچک

• شارژرهای باتری قابل تنظیم

🧠 نکات تخصصی و حرفه ای هنگام استفاده از ماژول XL1509

🔹 خازن ها: اگر فاصله منبع تغذیه تا ماژول زیاد است، حتماً یک خازن الکترولیتی ( مثلاً 100uF ) در ورودی قرار دهید تا نوسانات ولتاژ کاهش یابد.

🔹 گرمای ماژول: اگرچه بازدهی بالاست، اما در ولتاژهای ورودی بسیار بالا و جریان 2 آمپر، چیپ کمی گرم می‌شود. ( استفاده از یک هیت سینک کوچک توصیه می‌شود )

🔹 تنظیم ولتاژ: قبل از اتصال به بار حساس، ولتاژ خروجی را با مولتی متر تنظیم کنید. از چرخاندن بیش از حد پتانسیومتر خودداری کنید.

🔹 نویز سوئیچینگ: به دلیل ماهیت سوئیچینگ، ممکن است نویزهای فرکانس بالا ایجاد شود. استفاده از خازن های سرامیکی کوچک در خروجی می‌تواند کمک کننده باشد.

🏆 مزایای رقابتی این ماژول نسبت به نمونه‌های متفرقه

• جریان خروجی 2 آمپر که بسیار بیشتر از ماژول های معمولی ( مثل LM2596 که معمولا 3 آمپر هستند اما XL1509 در ابعاد کوچکتر عملکرد بهتری دارد ) است.

• بازدهی بسیار بالا که منجر به عمر باتری بیشتر می‌شود.

• قیمت بسیار مناسب نسبت به عملکرد بالا.

• در دسترس بودن قطعات یدکی و پشتیبانی در بازار ایران.

• طراحی ساده و بدون نیاز به مدارهای کمکی پیچیده.
