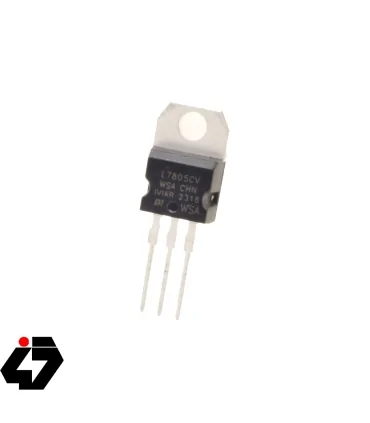

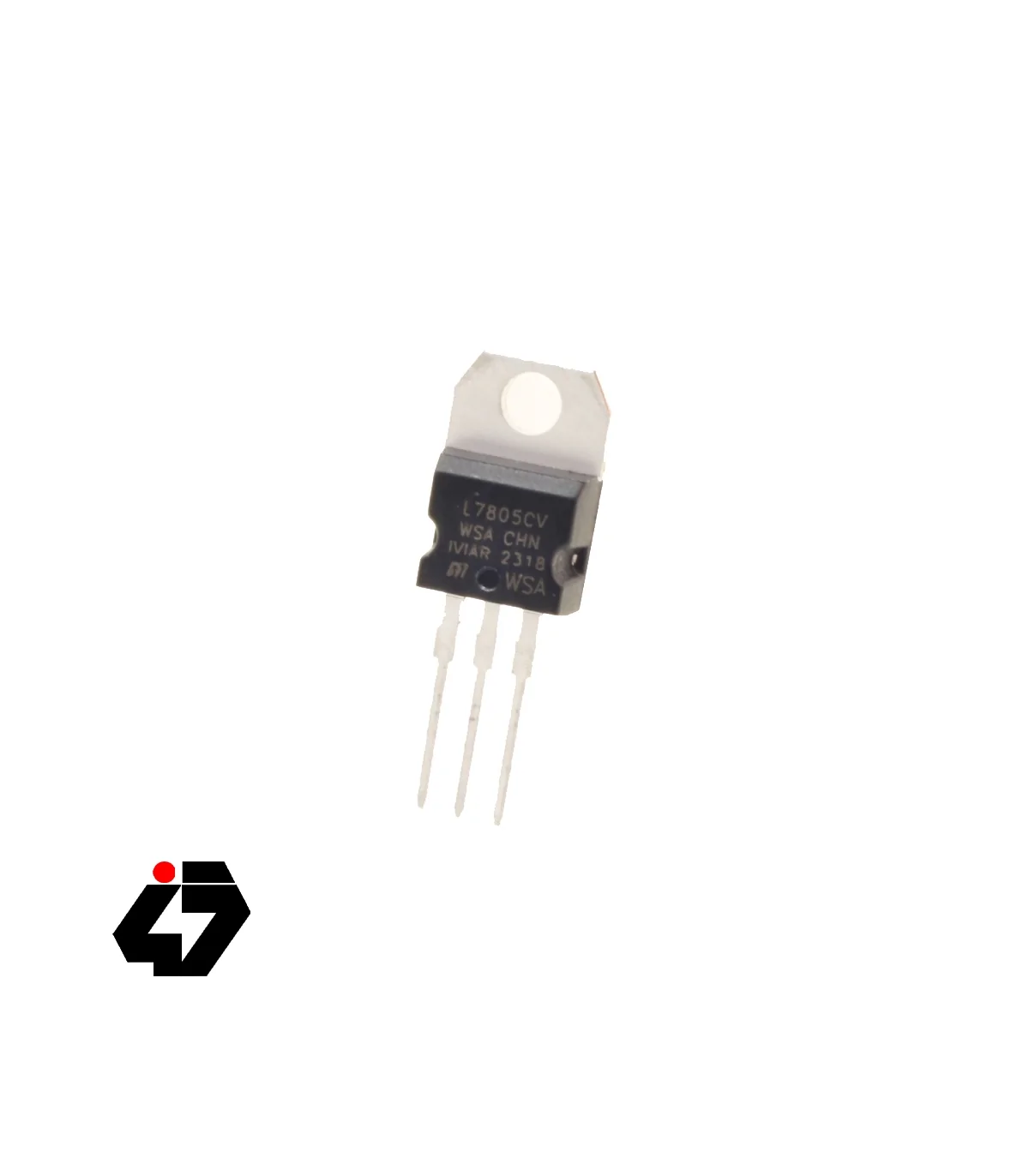

رگولاتور 5+ ولت 7805 پکیج TO-220

رگولاتور L7805CV با پکیج TO-220 یک تنظیم‌کننده ولتاژ خطی است که ولتاژ ورودی متغیر را به خروجی ثابت 5 ولت تبدیل می‌کند. این قطعه به دلیل پایداری بالا در تأمین ولتاژ و قابلیت تحمل جریان تا 1.5 آمپر، برای استفاده در طیف گسترده‌ای از پروژه‌های الکترونیکی، از جمله تغذیه مدارات دیجیتال و میکروکنترلرها، ایده‌آل است. طراحی آن با پکیج TO-220 امکان دفع حرارت موثر را فراهم می‌آورد، که در مواقع بارگذاری بالا برای حفظ عملکرد مطمئن و جلوگیری از داغ شدن بیش از حد ضروری است.

Specification

Manufacturer: STMicroelectronics

Product Category: Linear Voltage Regulators

Mounting Style: Through Hole

Package / Case: TO-220

Number of Outputs: 1 Output

Polarity: Positive

Output Voltage: 5 V

Output Current: 1.5 A

Output Type: Fixed

Input Voltage, Min: 7 V

Input Voltage, Max: 35 V

Minimum Operating Temperature: 0 C

Maximum Operating Temperature: + 125 C

Load Regulation: 100 mV

Line Regulation: 100 mV

Quiescent Curre

Features

 Output current up to 1.5 A

 Output voltages of 5; 6; 8; 8.5; 9; 12; 15; 18; 24 V

 Thermal overload protection

 Short circuit protection

 Output transition SOA protection

 2 % output voltage tolerance (A version)

Guaranteed in extended temperature range (A version)

Description

The L78 series of three-terminal positive regulators is available in TO-220,

TO-220FP, D²PAK and DPAK packages and several fixed output voltages, making it

useful in a wide range of applications.

These regulators can provide local on-card regulation, eliminating the distribution

problems associated with single point regulation. Each type embeds internal current

limiting, thermal shut-down and safe area protection, making it essentially

indestructible. If adequate heat sinking is provided, they can deliver over 1 A output

current. Although designed primarily as fixed voltage regulators, these devices can

be used with ex
