ترمینال فونیکس 2 پین رایت
کانکتور فونیکس سبز رنگ مناسب مصارف صنعتی با فاصله پین 5.08 میلیمتر
کانکتور فونیکس سبز رنگ مناسب مصارف صنعتی با فاصله پین 5.08 میلیمتر

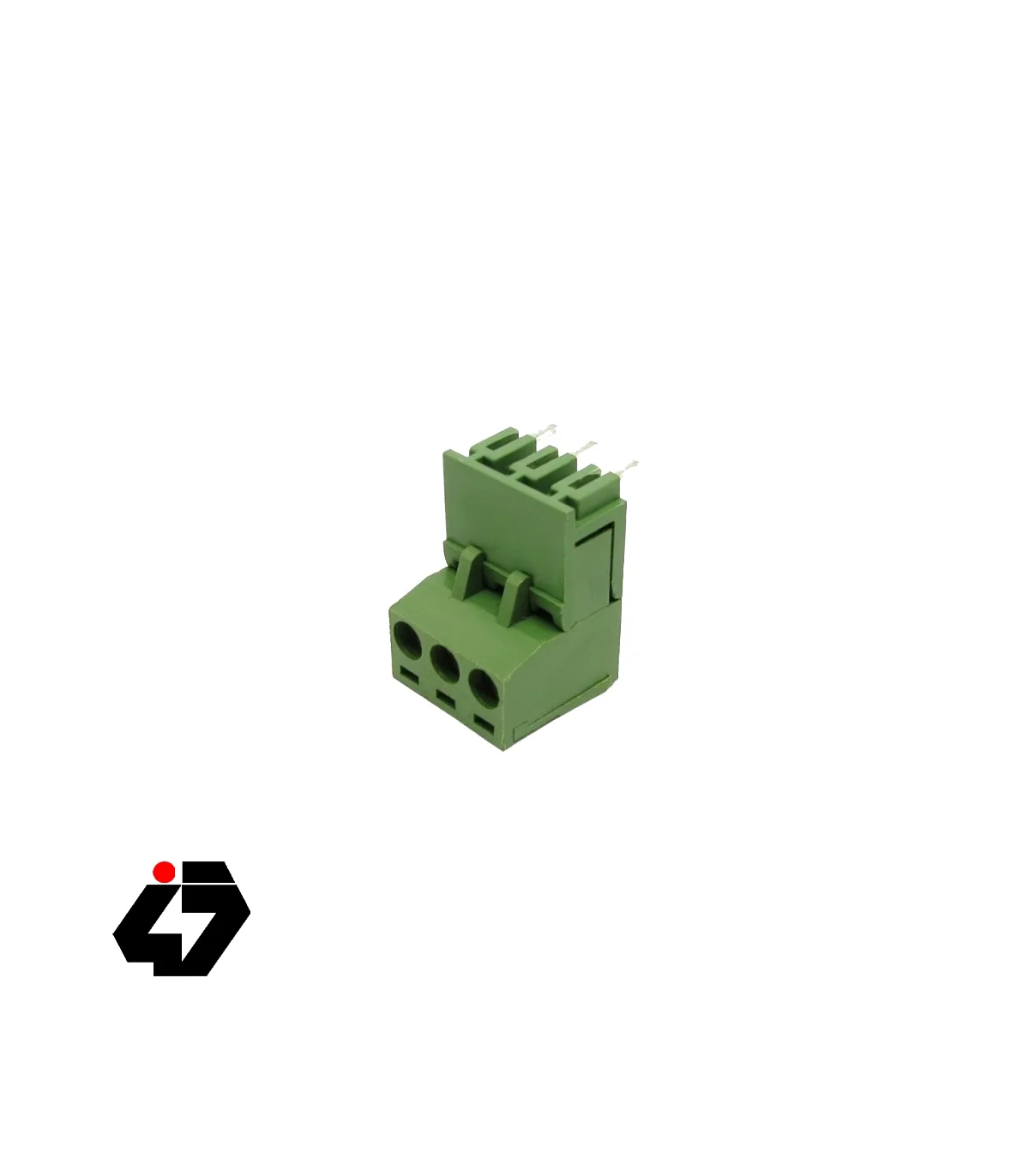

ترمینال فونیکس 3 پین رایت با فاصله ی پایه ۵ میلی متر وزن 4.89 و جنس بدنه پلاستیکی ابزاری هستند برای متصل کردن سیمهای مربوط به مدار که بنا به طراحی مدار شکل و اندازه ومشخصات فنی مختلف دارند.
ترمینال فونیکس همچنین درثابت نگه داشتن سیم ومقامت الکترونیکی تاثیر زیادی دارد . این امر در طول عمرمدار نقش مهمی دارد.نکته ای که در ترمینالها حائز اهمیت است فاصله بین خانه یای پین های ازیکدیگر است . بنا به نیاز مدار در استانداردهای تعیین شده مهندسی تولید و مصرف میشود .
انواع ترمینال:
نرو مادگی ,روبردی ,فشاری،پنلی ,وغیره….. ترمینالهای فونیکسی باید از جنس پلاستیک مقاوم و پیچ و پایه باید از مس باشند.
ترمینال فونیکس:
ترمینال فونیکس از دو تیکه یا دو قسمت نری و مادگی تشکیل شده است . قسمت نری ترمینال فونیکس روی برد لحیم می شود.
سیم های مربوط به مدار درون مادگی ترمینال فونیکس قرار میگیرند و با پیچ محکم میشوند. با اتصال قسمت نری و مادگی ترمینال فونیکس به یکدیگر ، ارتباط سیم ها با مدار برقرار می شود . قسمت نری ترمینال فونیکس دارای دو مدل نری صاف یا 180 درجه مستقیم و نری رایت انگل یا 90 درجه کج می باشد .

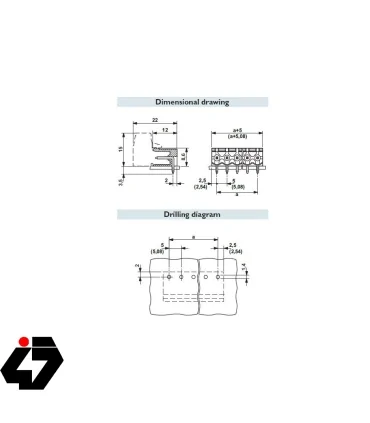

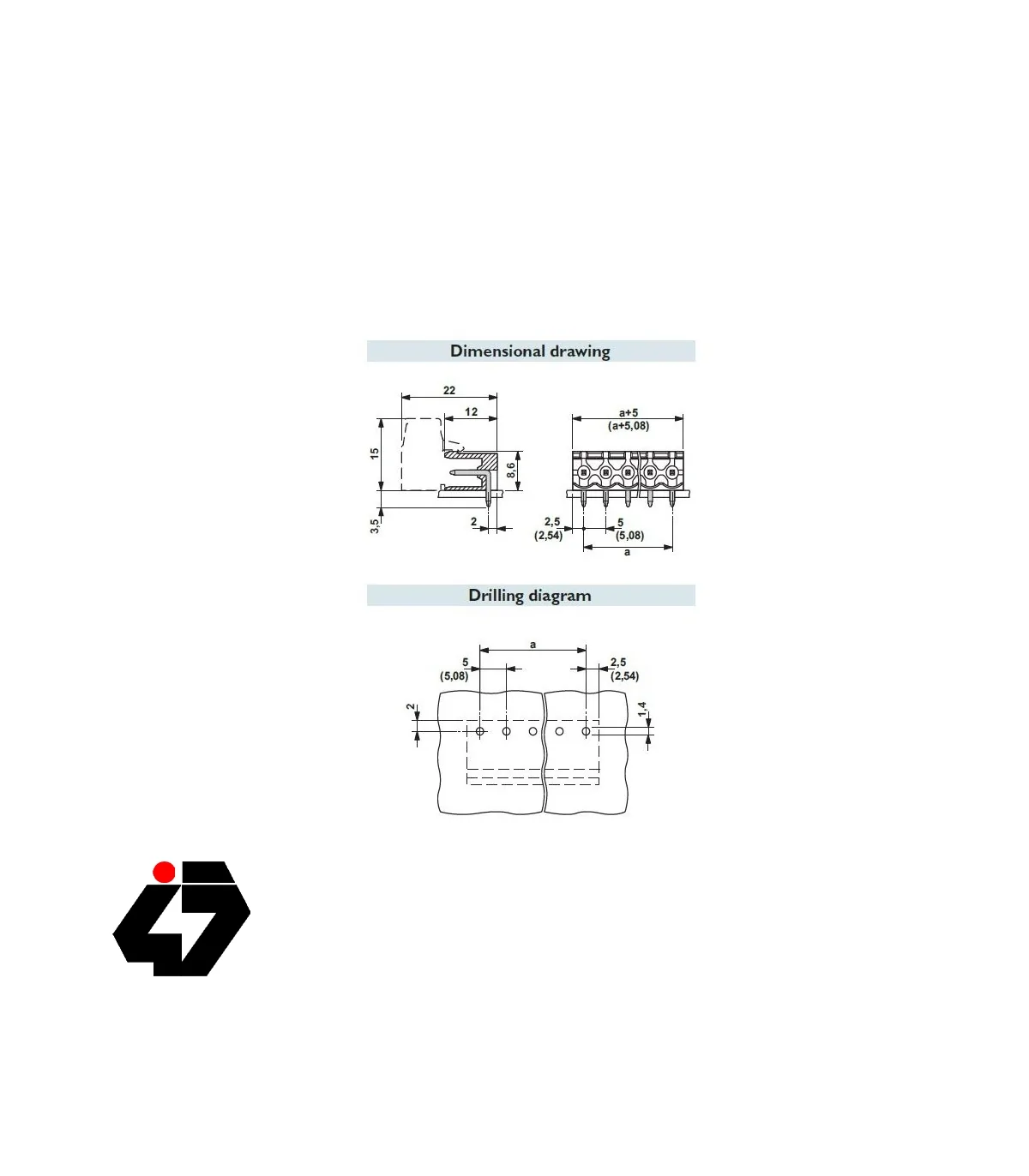

ترمینال فونیکس با فاصله پایه های مختلفی اعم از فاصله پایه 5.08 , 3.81 , 7.62 ,… میلی متر تولید میشوند.معروفترین فاصله پایه کانکتور فونیکس 5.08 میلیمتر است.

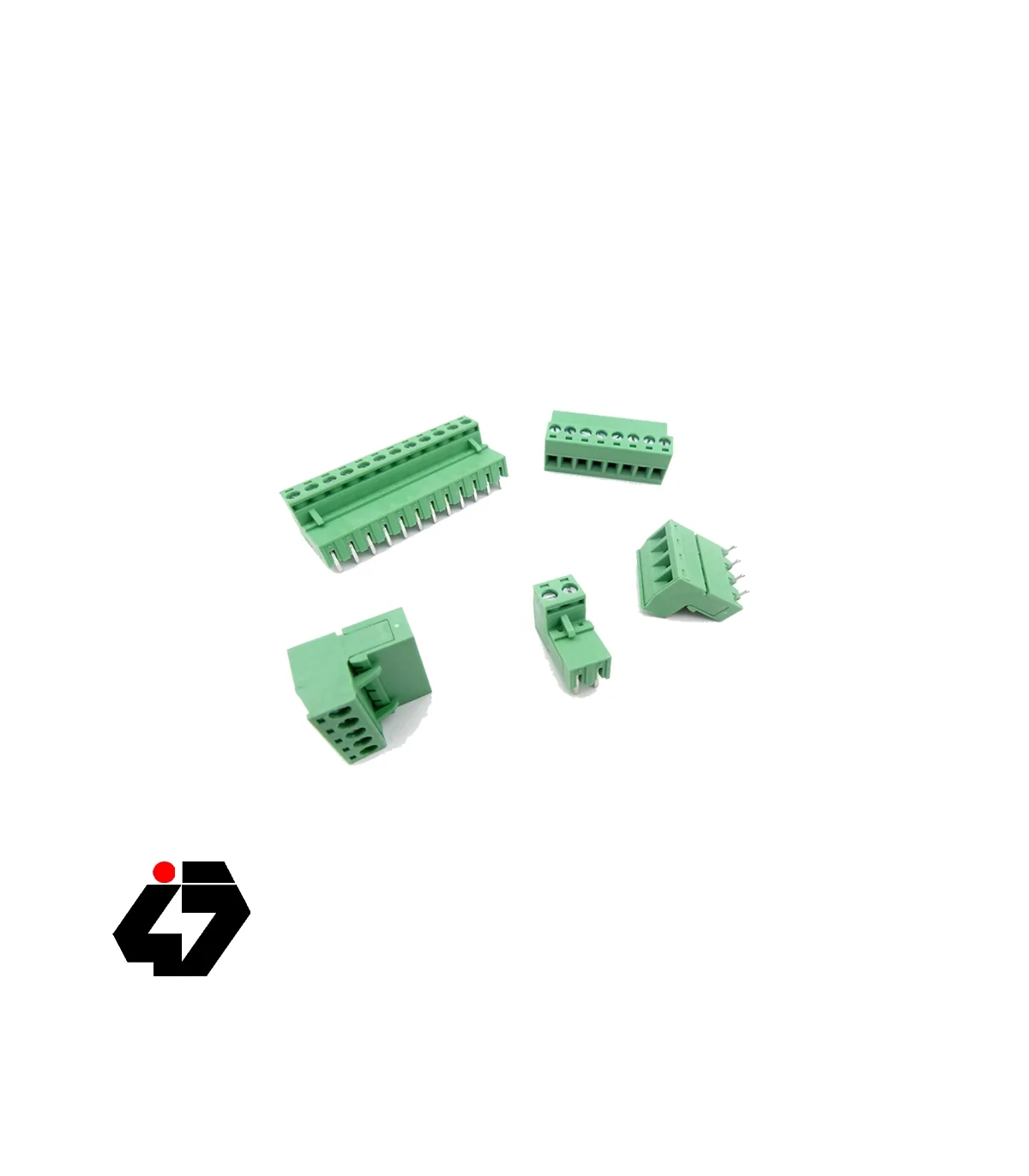

ترمینال فونیکس دارای تعداد پین های متنوع می باشد : ترمینال فونیکس 2 پین یا دو پایه , 4 پین , 3 پین , 5 پین , 6 پین , 7 پین , 8 پین 9 پین , 10 پین , 11 پین , 12 پین , 13 پین , 14 پین , 15 پین , 16 پین و…
ترمینال فونیکس با نام های ترمینال نری مادگی سبز رنگ یا کانکتور phoenix و… خوانده می شود.
مشخصات
ترمینال فونیکس 2 پین رایت
کانکتور فونیکس سبز رنگ مناسب مصارف صنعتی با فاصله پین 5.08 میلیمتر
ترمینال پیچی مدل KF301-3Pin رنگ آبی
ترمینال پیچی 8.25 KF35-2Pin مارک KEFA
کانکتور فونیکس سبز رنگ مناسب مصارف صنعتی با فاصله پین 5.08 میلیمتر
مایع سوپر فلاکس کارگاهی غلظت بالا،مخصوص استفاده در بردهای الکترونیکی، وان قلع و تمامی کارهای مربوط به لحیم کاری
