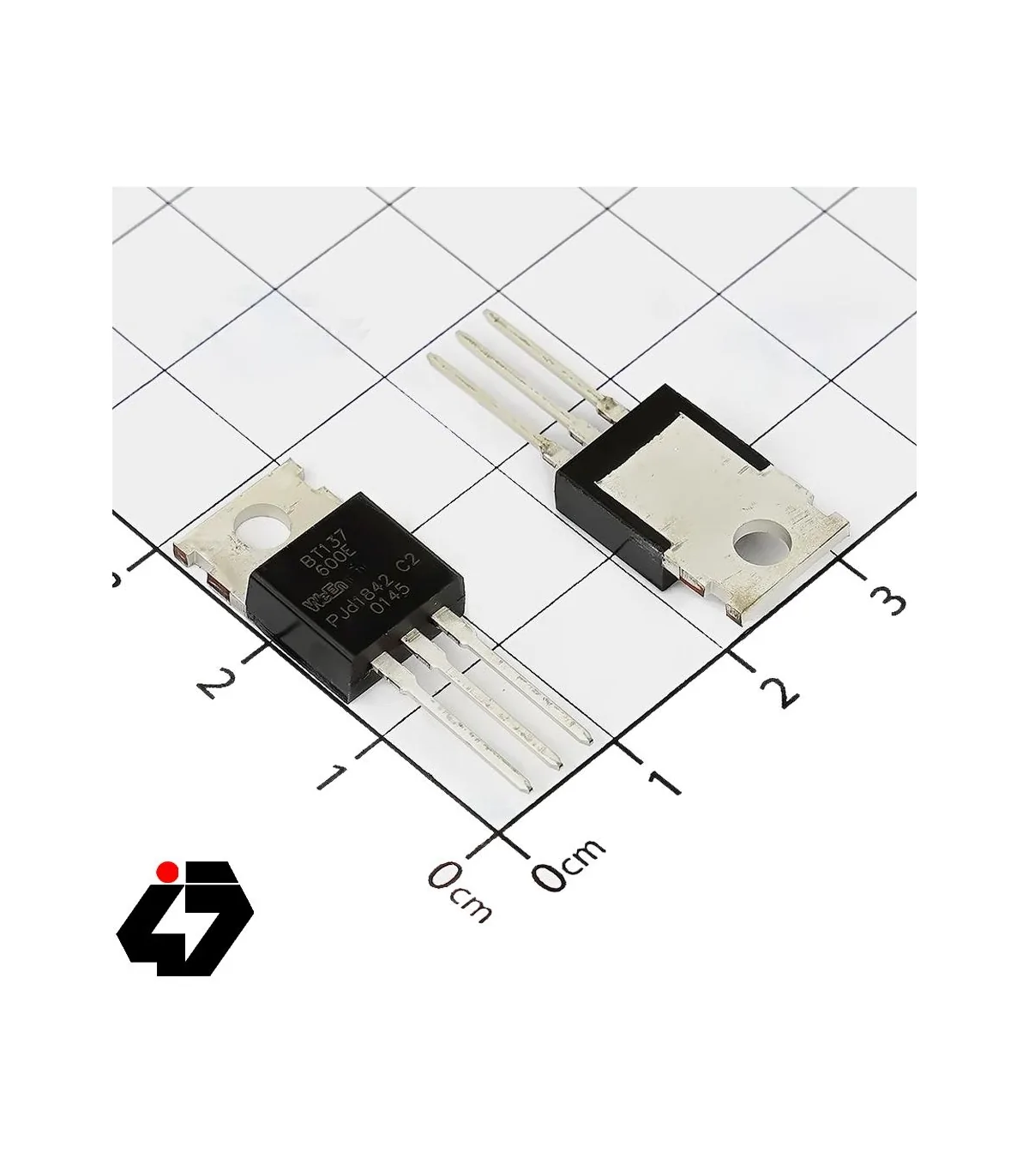

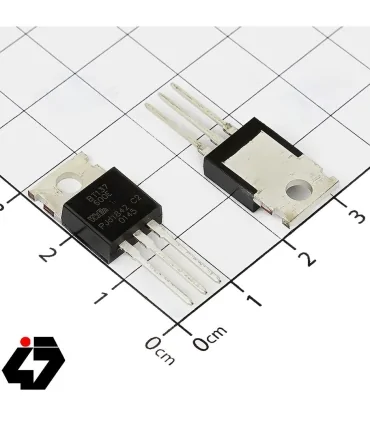

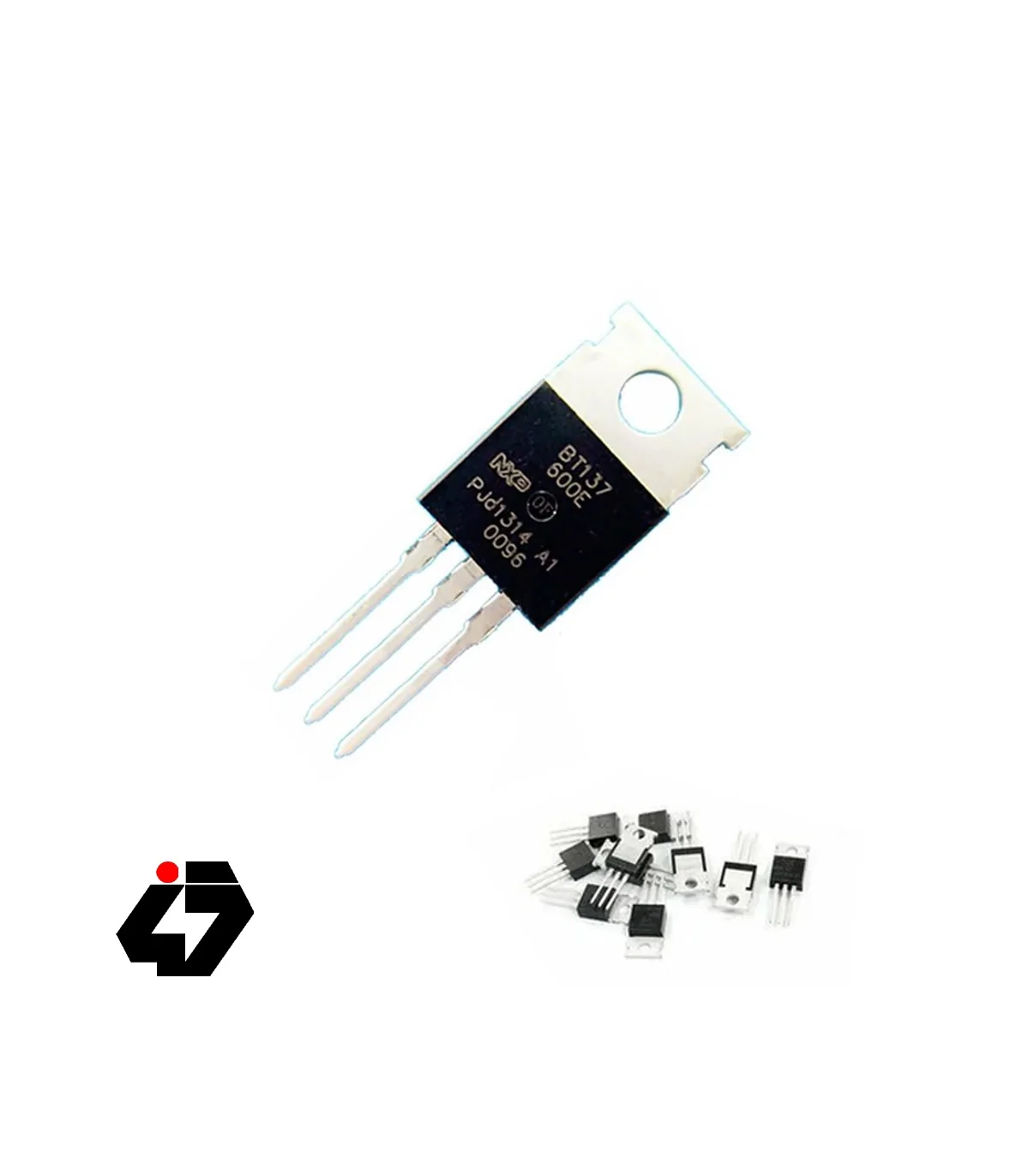

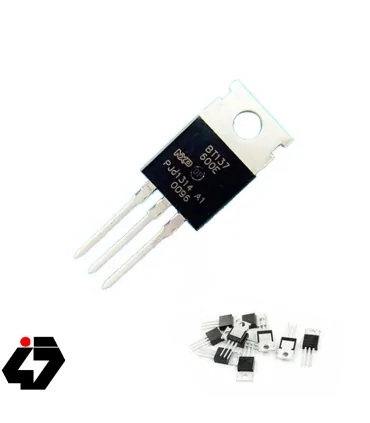

ترایاک BT137-600 | ترایاک 8 آمپر 600 ولت مناسب کنترل بار AC – سری اصلی ST / NXP

🔌 ترایاک BT137-600 – انتخاب مطمئن برای کنترل بارهای AC

ترایاک BT137-600 یکی از پرکاربرد ترین قطعات قدرت در سیستم های کنترل AC، تجهیزات روشنایی، سیستم های گرمایشی و کنترل دور موتورهای تک فاز است.

این مدل قادر است جریان ۸ آمپر RMS را در ولتاژ کاری تا ۶۰۰ ولت تحمل کند و نسبت به نوسانات و پیک های جریان مقاوم است.

به دلیل Trigger Current پایین و ساختار Sensitive Gate، این ترایاک برای کاربردهایی که نیاز به تحریک با میکروکنترلرها (مثل آردوینو، STM32، ESP8266 و PLC) دارند بسیار مناسب است.

BT137-600 قابلیت کار در فرکانس برق شهری (50/60Hz) را داشته و به کمک اپتوترایاک هایی مانند MOC3021 یا MOC3063 می‌توان آن را در مدارهای ایزوله و صنعتی کنترل کرد.

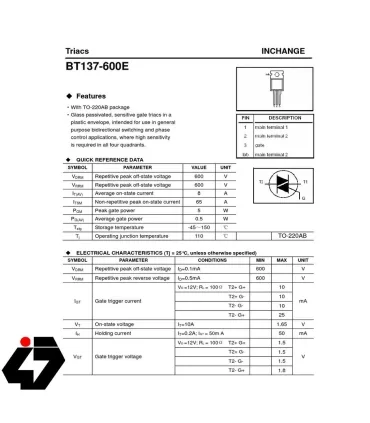

⚙️ ویژگی‌های کلیدی BT137-600

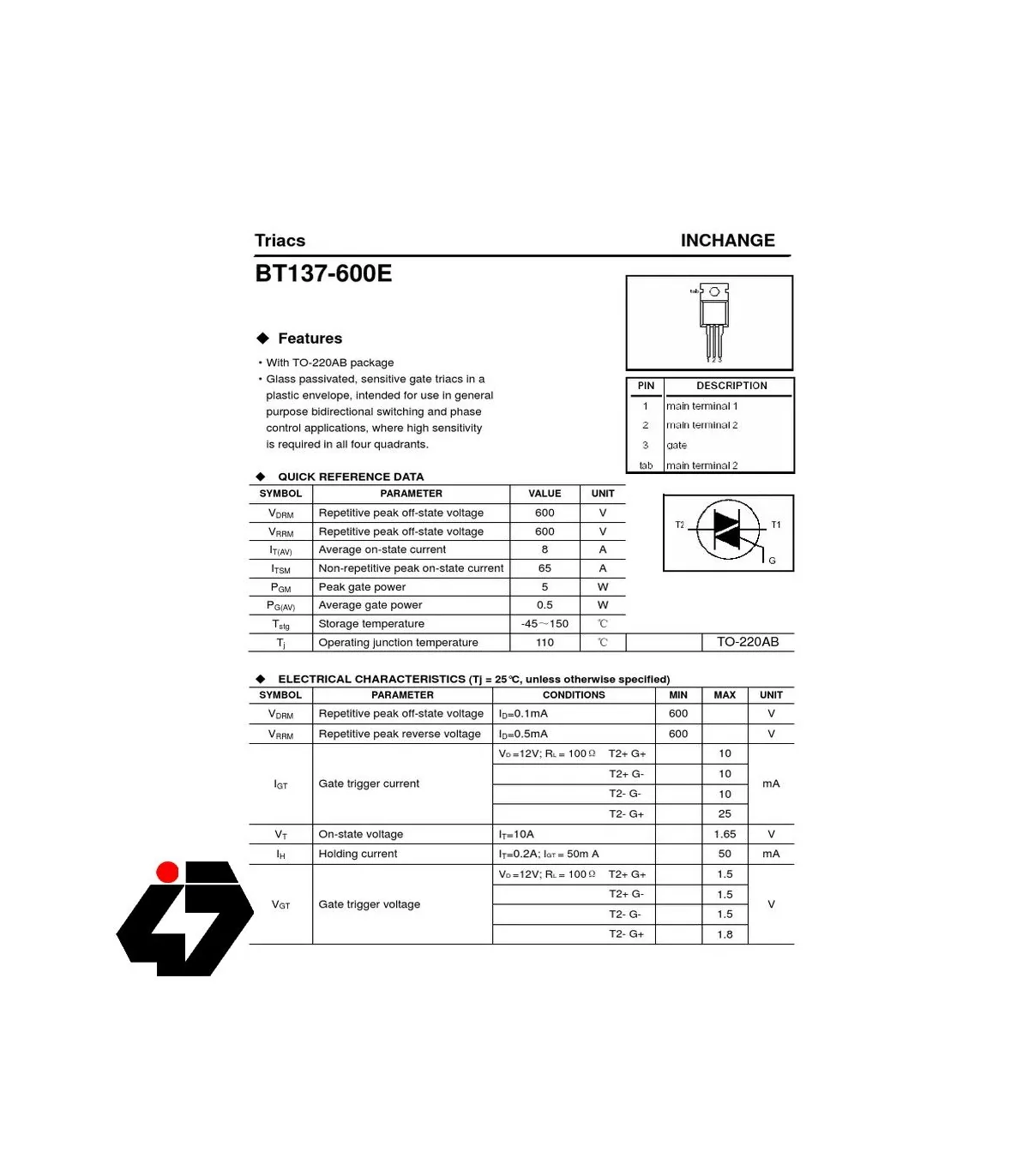

• ولتاژ تحملی 600 ولت (Vdrm/Vrrm)
• جریان RMS تا 8 آمپر
• جریان ماکزیمم پیک تا 65 آمپر
• حساس به گیت (Trigger Current پایین)
• مناسب برای مدارهای کنترل AC تک فاز
• سازگاری بالا با اپتوترایاک‌ها
• تا −40 تا +125 درجه سانتی‌گراد
• مناسب سوئیچینگ بارهای مقاومتی، القایی و یونیورسال

🛠️ کاربردهای تخصصی ترایاک BT137-600

• مدارات کنترل دور موتور AC
• دیمر روشنایی 220 ولت
• کنترل دما (هیتر – المنت – بخاری برقی)
• سوئیچینگ بارهای AC در اتوماسیون صنعتی
• کنترل پمپ، فن، کولر، موتور تک‌فاز
• کنترل لوازم خانگی (جاروبرقی، آبمیوه‌گیری، دریل AC)
• رله حالت جامد (SSR)
• درایور AC مبتنی بر میکروکنترلر با اپتوترایاک

🧩 نکات طراحی و ایمنی برای مهندسان

✔ 1) استفاده از هیت‌سینک در جریان‌های بالا

در بارهای بالای 5 آمپر، نصب هیت‌سینک توصیه می‌شود.

✔ 2) ایزوله‌سازی گیت با اپتوترایاک

برای کنترل با میکروکنترلر:

• MOC3021 (بدون Zero-Cross)
• MOC3063 (دارای Zero-Cross)

✔ 3) اسنابر RC برای بارهای القایی

برای بارهای موتوری:

100Ω سری با 100nF

یا استفاده از Snubberless Triac در کاربردهای سنگین

✔ 4) رعایت فاصله ایزولاسیون در PCB

برای ولتاژ 220V حداقل 3 تا 5 میلی‌متر فاصله خطوط AC.
