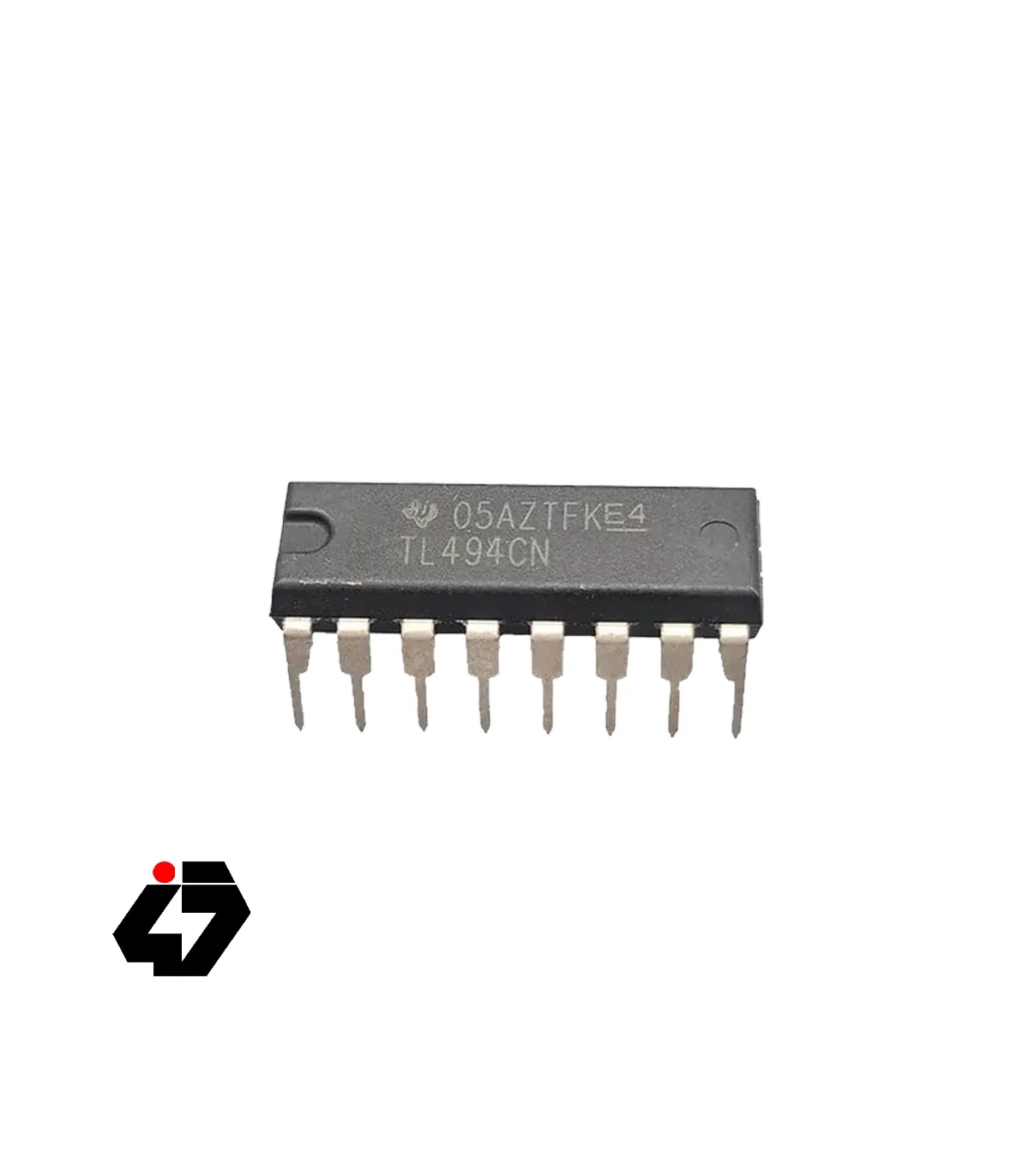

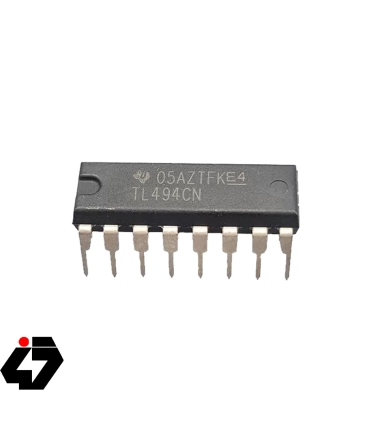

آی سی TL494CN پکیج DIP

آی سی TL494 پکیج DIP یک آی سی 16 پایه جهت تولید و کنترل کننده مدولاسیون عرض پالس PWM  مناسب برای منابع تغذیه سوییچینگ فرکانس بالا می باشد.

آی سی TL494 یک کنترل کننده مدولاسیون عرض پالس (PWM) با فرکانس ثابت می باشد که تمام المان های مورد نیاز برای تولید یک موج PWM را دارد.

TL494CN به دلیل انعطاف‌ پذیری بالا، عملکرد پایدار و قیمت مناسب، یکی از محبوب‌ترین آی‌ سی‌ ها در حوزه الکترونیک قدرت است. این آی‌ سی به‌ طور گسترده در منابع تغذیه سوئیچینگ، اینورترها و سایر کاربردهای کنترل توان استفاده می‌ شود.

کاربرد آی سی TL494CN

کنترل سرعت موتورها

منابع تغذیه سوئیچینگ

مانیتورهای رومیزی

مایکرویو

اینورترهای کوچک خورشیدی

آشکارسازهای دود

Description

The TL494 device incorporates all the functions required in the construction of the pulse-width modulation (PWM) control circuit on a single chip. Designed primarily for power-supply control, this device offers the flexibility to tailor the power-supply control circuitry to a specific application.

The TL494 device contains two error amplifiers, an on-chip adjustable oscillator, a dead-time control (DTC) comparator, a pulse-steering control flip-flop, a 5-V, 5%-precision regulator, and output-control circuits.

The error amplifiers exhibit a common-mode voltage range from –0.3 V to VCC – 2 V. The dead-time control comparator has a fixed offset that provides approximately 5% dead time. The on-chip oscillator can be bypassed by terminating RT to the reference output and providing a sawtooth input to CT, or it can drive the common circuits in synchronous multiple-rail power supplies.

Applications

Desktop PCs

Microwave Ovens

Power Supplies: AC/DC, Isolated, With PFC, > 90 W

Server PSUs

Solar Micro-Inverters

Washing Machines: Low-End and High-End • E-Bikes

Power Supplies: AC/DC, Isolated, No PFC, < 90 W

Power: Telecom/Server AC/DC Supplies: Dual Controller: Analog

Smoke Detectors

Solar Power Inverters

Features

Output Voltage: 40 V (Max)

Output Current: 200 mA (Max)

Switching Frequency: 300 KHz

Synchronous Pin: No

Duty Cycle (Max): 45 % (Typ)

Rise Time: 100 ns

Fall Time: 40 ns

Maximum Operating Temperature: 70 C

Minimum Operating Temperature: 0 C

Packaging: Tube

Pinouts

1. 1IN+: Noninverting input to error amplifier 1

2. 1IN-: Inverting input to error amplifier 1

3. FEEDBACK: Input pin for feedback

4. DTC: Dead-time control comparator input

5. CT: Capacitor terminal used to set the oscillator frequency

6. RT: Resistor terminal used to set the oscillator frequency

7. GND: Ground Pin

8. C1: The collector terminal of BJT output 1

9. E1: The emitter terminal of BJT output 1

10. E2: The emitter terminal of BJT output 2

11. C2: The collector terminal of BJT output 2

12. VCC: Positive Supply

13. OUTPUT CTRL: Selects single-ended/parallel output or push-pull operation

14. REF: The 5-V reference regulator output

15. 2IN-: Inverting input to error amplifier 2

16. 2IN+: Noninverting input to er
