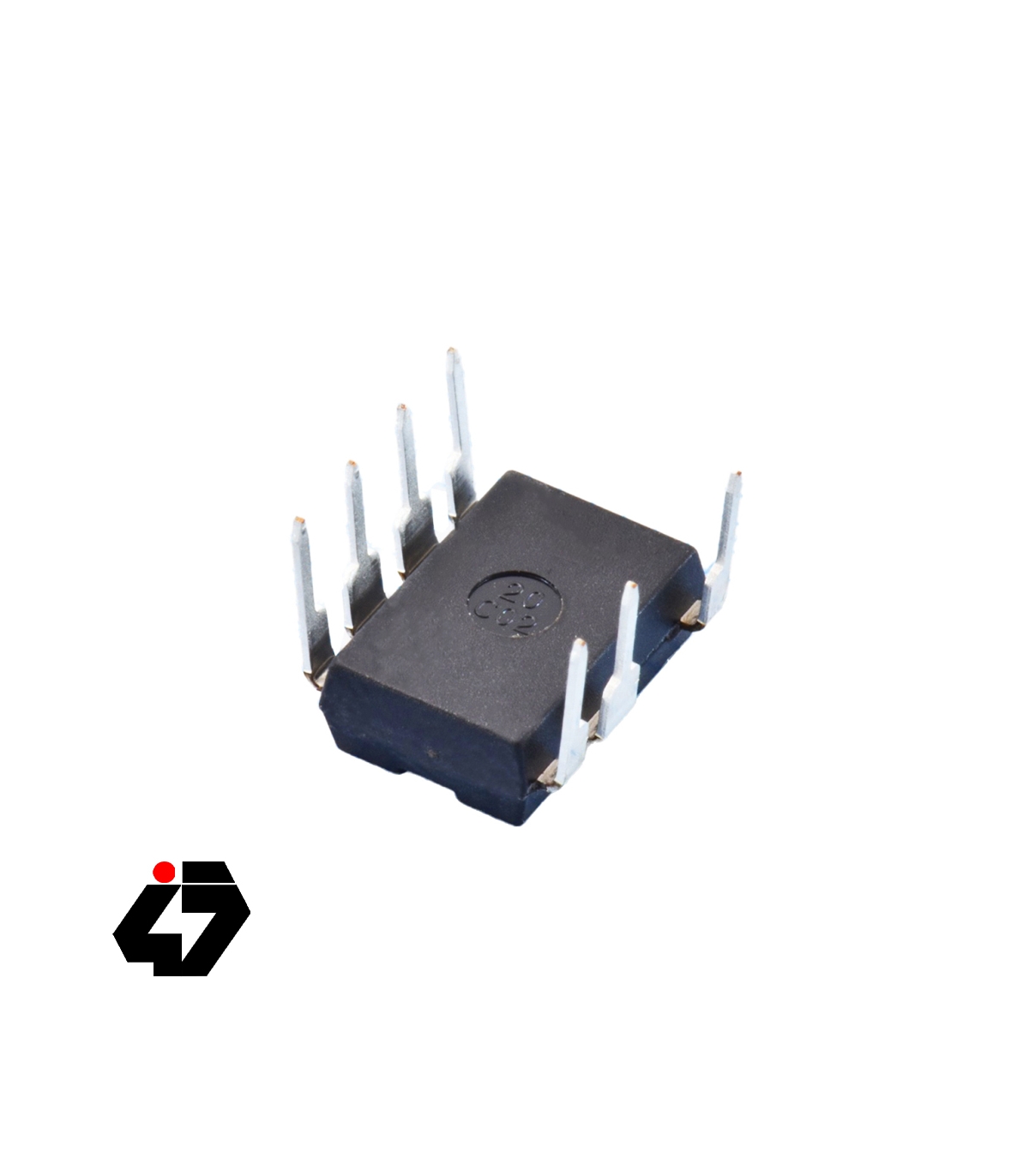

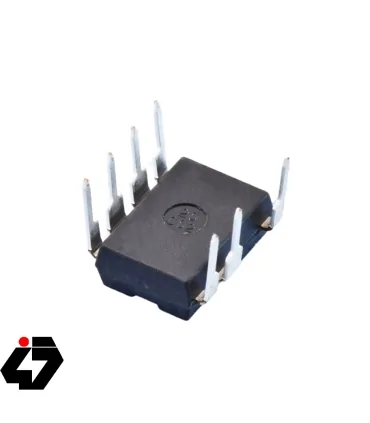

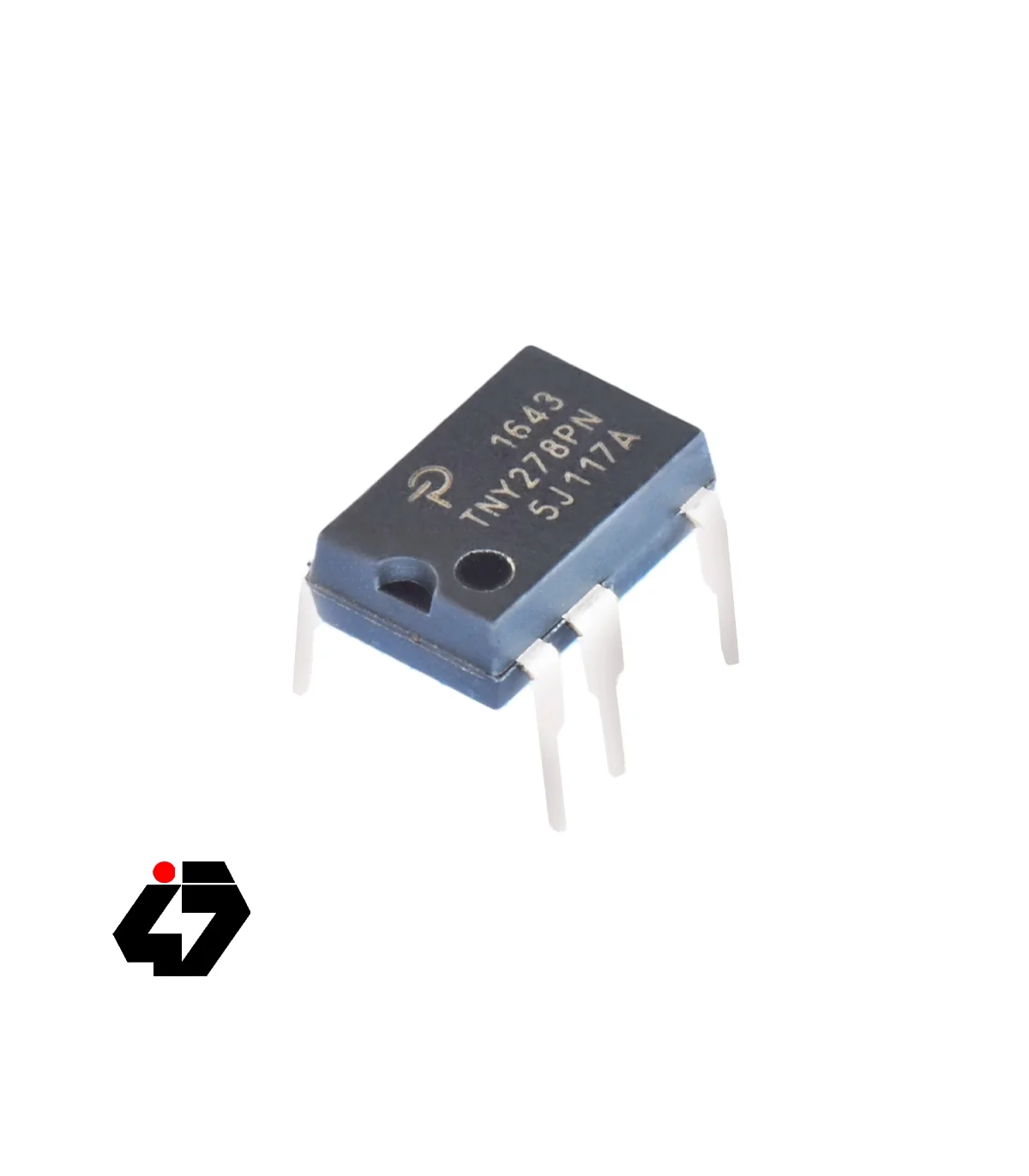

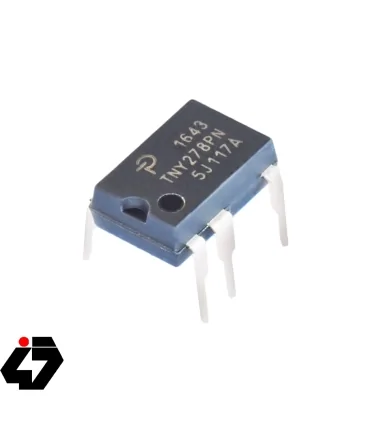

تراشه سوئیچینگ TNY278PN پکیج DIP

تراشه TNY278PN یک آی‌سی سوئیچینگ با ترانزیستور قدرت داخلی و طراحی بهینه برای ساخت منابع تغذیه ایزوله و غیرایزوله AC-DC با توان متوسط است. این تراشه در پکیج DIP-7 ارائه می‌شود و با بهره‌گیری از فرکانس کلیدزنی 132kHz، طراحی مدارهای تغذیه را ساده‌تر، فشرده‌تر و کارآمدتر می‌سازد. TNY278PN با ولتاژ ورودی گسترده 85V تا 265V AC، حفاظت داخلی در برابر اضافه جریان، حرارت، ولتاژ بالا و راه‌اندازی مجدد خودکار، انتخاب مناسبی برای طراحان منابع تغذیه با توان خروجی حدود 15W تا 25W است. این آی‌سی برای مدارهای آماده‌به‌کار (Standby)، آداپتورها، منابع تغذیه لوازم خانگی و تجهیزات صنعتی کاربرد وسیعی دارد.

کاربردهای رایج

TNY278PN به دلیل توان بالاتر نسبت به مدل‌های مشابه، در طراحی منابع تغذیه با توان متوسط در مصارف خانگی، صنعتی و مصرف‌کننده استفاده می‌شود.

آداپتورهای سوئیچینگ AC-DC

شارژرهای دیواری و رومیزی

تجهیزات الکترونیکی قابل‌حمل

تغذیه مدارهای دیجیتال و صنعتی

بردهای کنترل لوازم خانگی (مانند لباسشویی و یخچال)

منابع تغذیه تجهیزات ارتباطی و شبکه

درایورهای LED با توان متوسط

سیستم‌های تهویه مطبوع و HVAC

تجهیزات آماده‌به‌کار با مصرف پایین در حالت Standby

پروژه‌های طراحی منابع تغذیه ایزوله با قطعات کم

Specification

Manufacturer: Power Integrations

Product Category: AC/DC Converters

Mounting Style: Through Hole

Package / Case: DIP-8

Output Voltage: 12 V

Output Power: 21.5 W

Input / Supply Voltage - Min: 85 VAC

Input / Supply Voltage - Max: 265 VAC

Technology: Si

Switching Frequency: 132 kHz

Duty Cycle - Max: 65 %

Operating Supply Current: 445 uA

Minimum Operating Temperature: - 40 C

Maximum Operating Temperature: + 150 C

Series: TNY278

Packaging: Tube

Brand: Power Integrations

Number of Outputs: 1 Output

Product Type: AC/DC Converters

Subcategory: PMIC - Power Management ICs

Tradename: TinySwitch

Type: Off Line Converter

ادامه مطلبShow less
جزئیات محصول
472101013019

مشخصات

ولتاژ ورودی ( کاری )
85V تا 265V AC
دمای کاری
40- تا 150+ درجه سانتی‌گراد
نوع عملکرد
کنترلر سوئیچینگ AC-DC با ماسفت داخلی
مدل
TNY278PN
پکیج
DIP-7
حفاظت
در برابر اتصال کوتاه
حداکثر جریان
Drain: 470mA
حداکثر ولتاژ
Drain: 700V
فرکانس سوئیچینگ
132kHz
توان خروجی بدون هیت‌سینک (تقریبی)
15W در ورودی 230V AC 10W در ورودی 85–265V AC
توان خروجی با خنک‌کاری مناسب
25W در ورودی 230V AC 17W در ورودی 85–265V AC
توان مصرفی در حالت بی‌باری
بسیار پایین
پیوست‌ها
datasheet تراشه TNY278PN
دیتاشیت تراشه سوئیچینگ TNY278PN پکیج DIP
دانلود (1MB)
