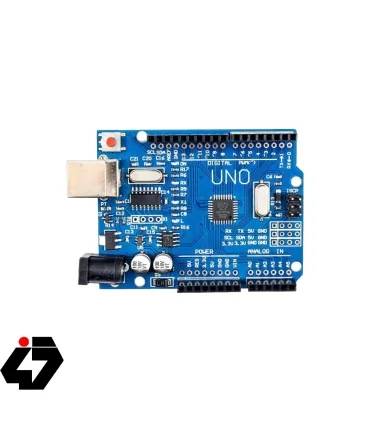

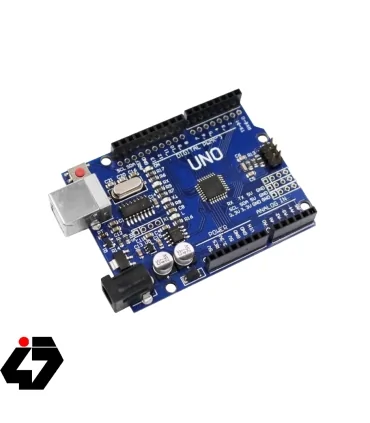

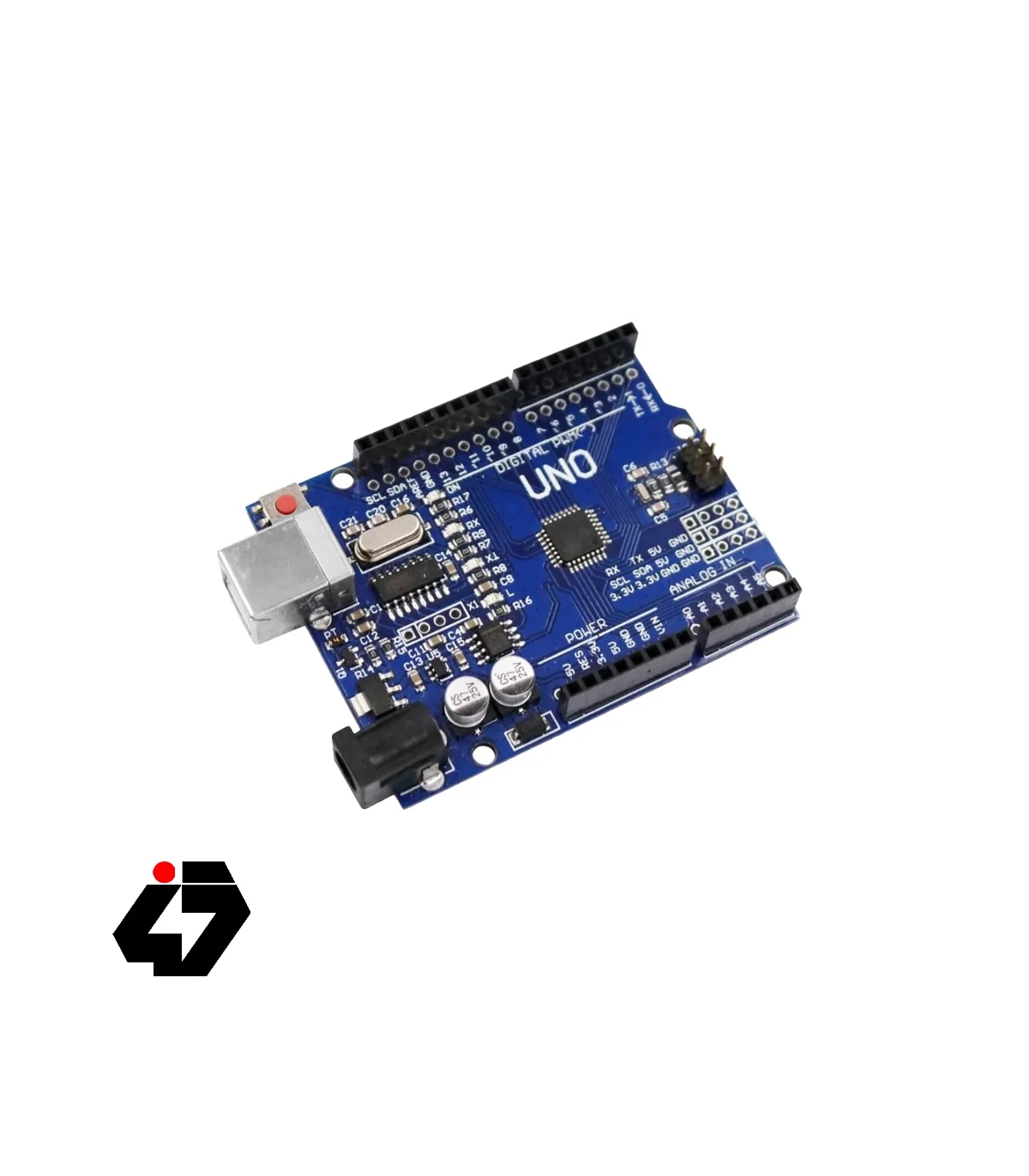

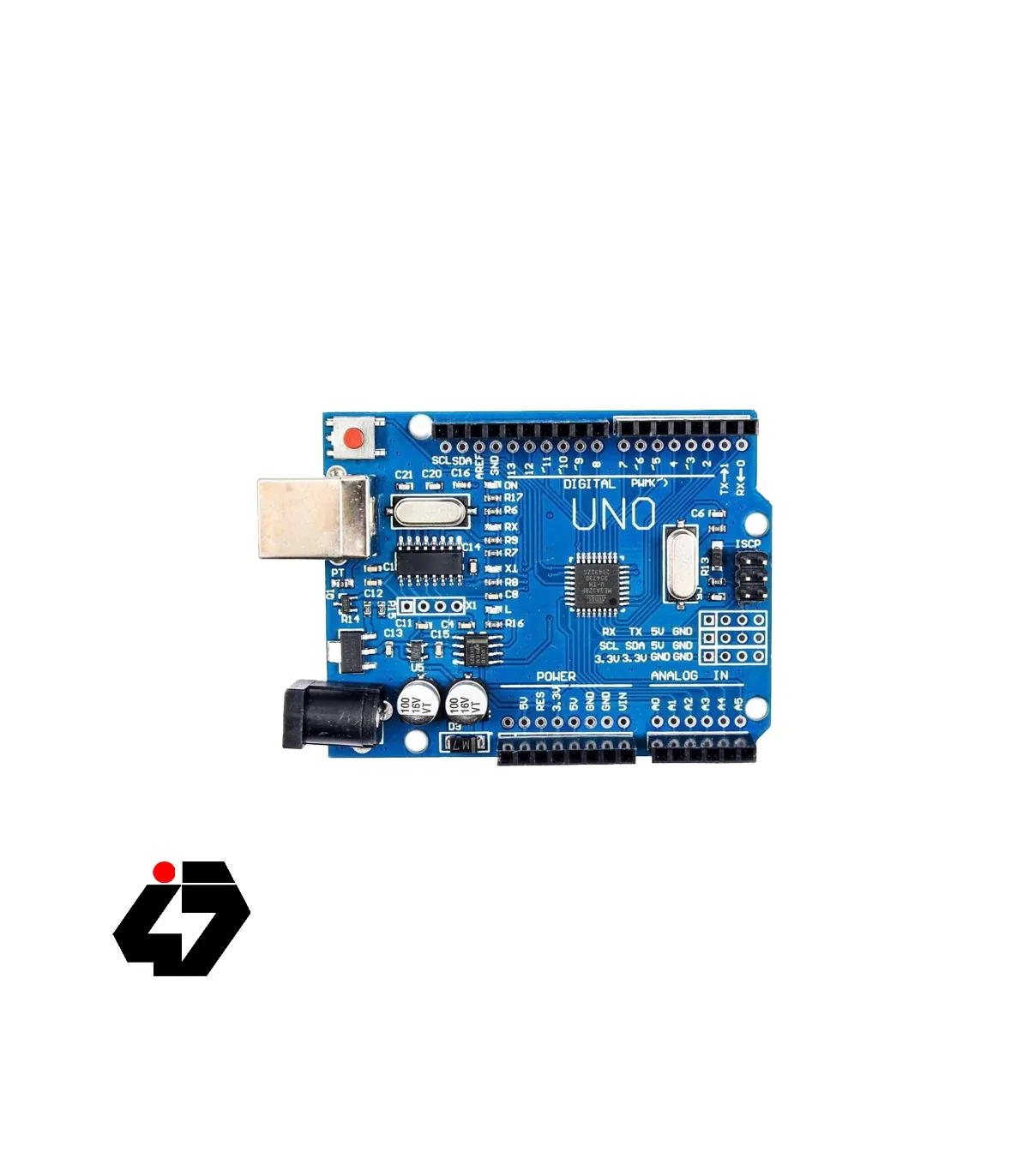

برد آردوینو Arduino UNO CH340

برد آردوینو Uno با چیپ مبدل CH340  مبتنی بر میکروکنترلر ATmega328 دارای 14 پین ورودی/خروجی دیجیتال و 6 پین PWM و 6 پین ورودی آنالوگ

ادامه مطلبShow less
0 تومان بدون مالیات
ناموجود
مرجع:
473400001006
دوست داشتن0
اضافه به مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
توضیحات

معرفی

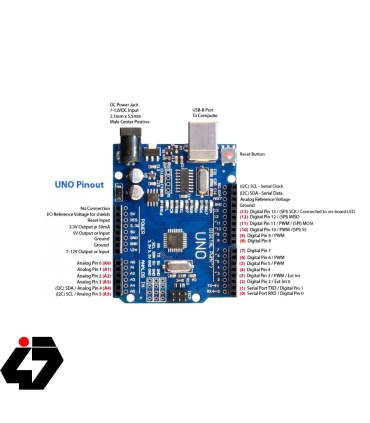

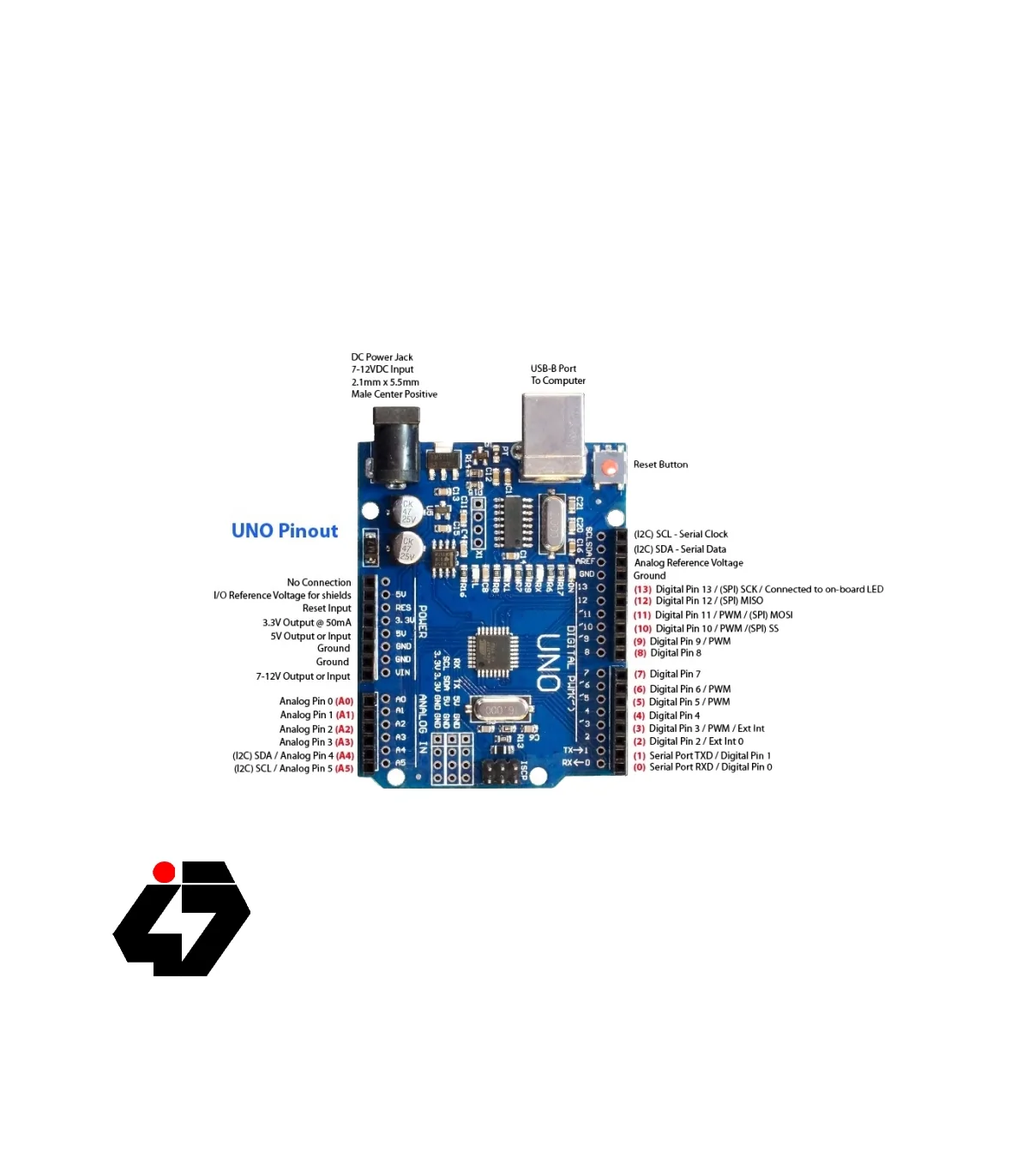

برد آردوینو UNO بر پایه میکروکنترلر ATmega328 ساخته شده است  .آردوینو uno دارای 14 پین ورودی و خروجی دیجیتال، 6 پین ورودی آنالوگ، ، یک کریستال 16مگاهرتز، یک پورت USB، یک پاورجک (ورودی منبع تغذیه)، یک ICSP header و یک دکمه ریست می باشد.برد آردوینو UNO (آردوینو یونو)برای کسانی که تازه شروع کرده اند مناسب ترین برد خانواده آردوینو می باشد و از لحاظ قیمت و امکانات، مقرون به صرفه ترین برد به حساب می آید.

یکی از تفاوتهای این برد در این است که بر خلاف بردهای دیگر از FTDI USB-to-serial در اتصال USB   آن استفاده نشده است  ودر ازای آن میکرو کنترلر Atmega16U2 به عنوان مبدل  USB-to-serial عمل میکند.

در مورد حافظه آردوینو UNO  با توجه به میکرو کنترلر ATmega328  که دارای 32 کیلو بایت است میتوانید از 2 کیلوبایت SRAM  و 1 کیلو بایت EEPROM  نیز استفاده کنید . در کل شما تنها از 0.5 کیلو بایت آن نمیتوانید استفاده کنید چرا که برای بارگذاری بوت آن استفاده میشود.

نکته : این برد مشابه آردوینو UNO R3 بوده. تنها تفاوت آن ها استفاده از آی سی CH340 می باشد. برای استفاده از این برد می بایست اول درایور آن را نصب کنید سپس به راحتی قابل استفاده می باشد.

Introduction

Arduino/Genuino Uno is a microcontroller board based on the ATmega328P (datasheet). It has 14 digital input/output pins (of which 6 can be used as PWM outputs), 6 analog inputs, a 16 MHz quartz crystal, a USB connection, a power jack, an ICSP header and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started.. You can tinker with your UNO without worring too much about doing something wrong, worst case scenario you can replace the chip for a few dollars and start over again.

Specification

Microcontroller :ATmega328
Operating Voltage : 5V DC
Input Voltage (recommended) : 7-12V DC
Input Voltage (limits): 6-20V
Digital I/O Pins : 14 (of which 6 provide PWM output)
Analog Input Pins : 6 pin
DC Current per I/O Pin: 40 mA
DC Current for 3.3V Pin: 50 mA
Flash Memory : 32 KB (ATmega328) of which 0.5 KB used by bootloader
SRAM: 2 KB (ATmega328)
EEPROM: 1 KB (ATmega328)
Clock Speed: 16 MHz

ادامه مطلبShow less
جزئیات محصول
473400001006

مشخصات

ولتاژ ورودی ( کاری )
5 ولت
فرکانس
16 مگاهرتز
تعداد پین
ورودی/خروجی دیجیتال 14 (که 6 عدد خروجی PWM را ارائه می‌کند
میکروکنترلر
ATmega328
چیپ مبدل
CH340
جریان DC در هر پایه ورودی/خروجی
20 میلی آمپر
جریان DC برای پین 3.3 ولت
50 میلی آمپر
حافظه فلش
32 کیلوبایت (ATmega328P)
