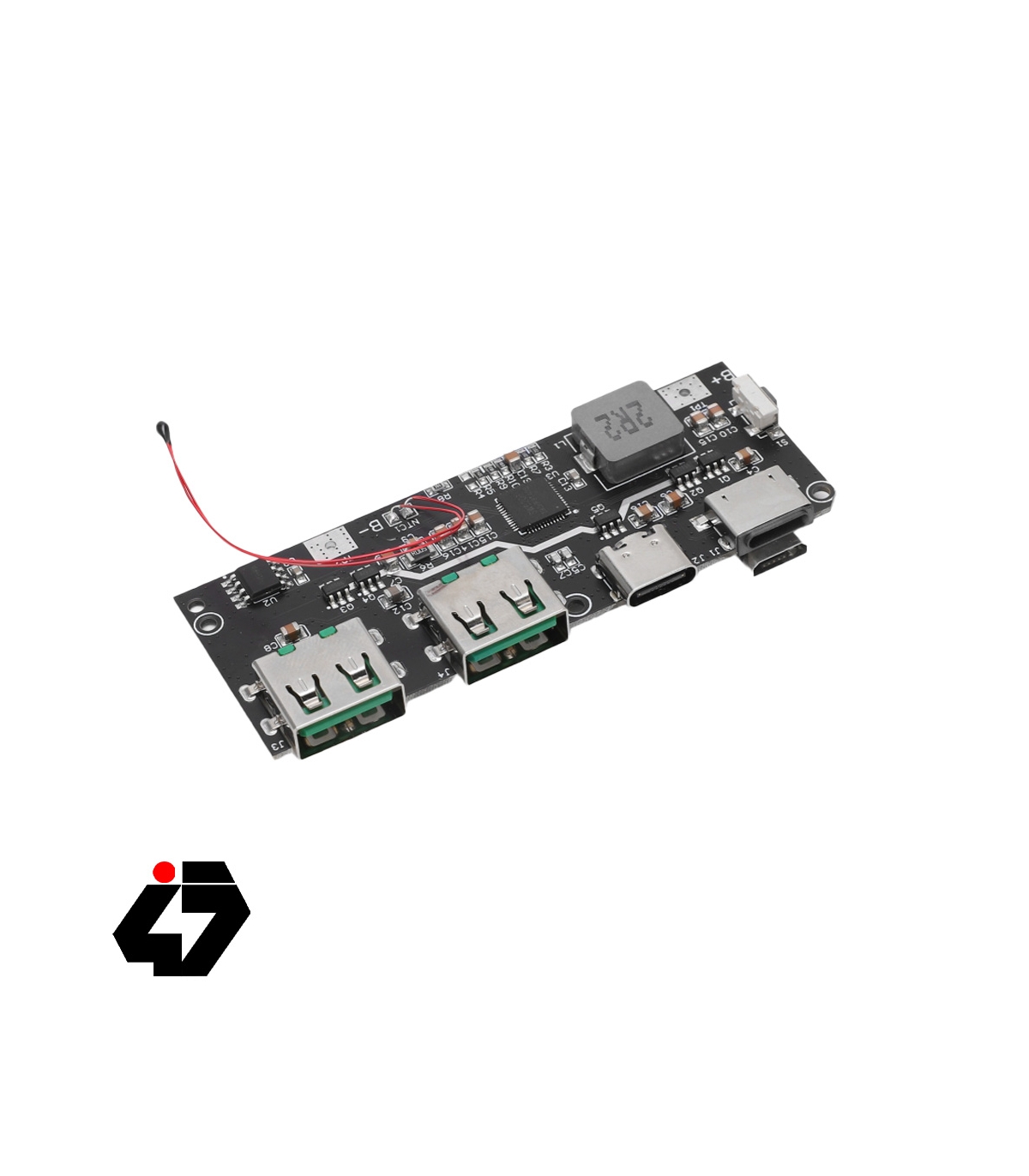

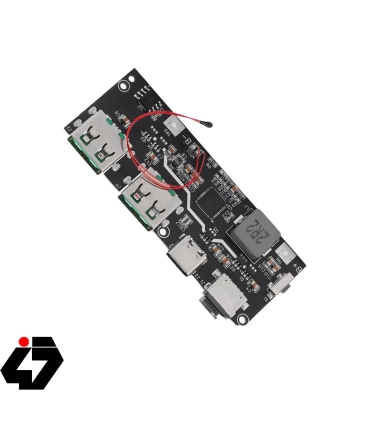

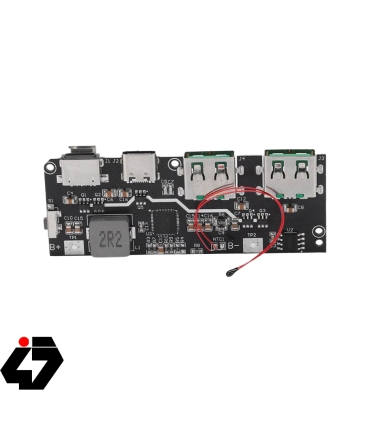

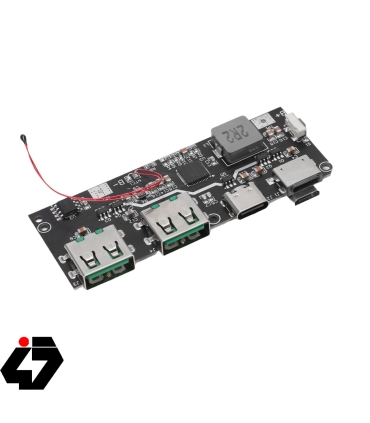

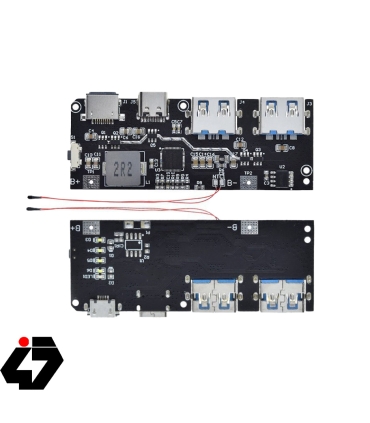

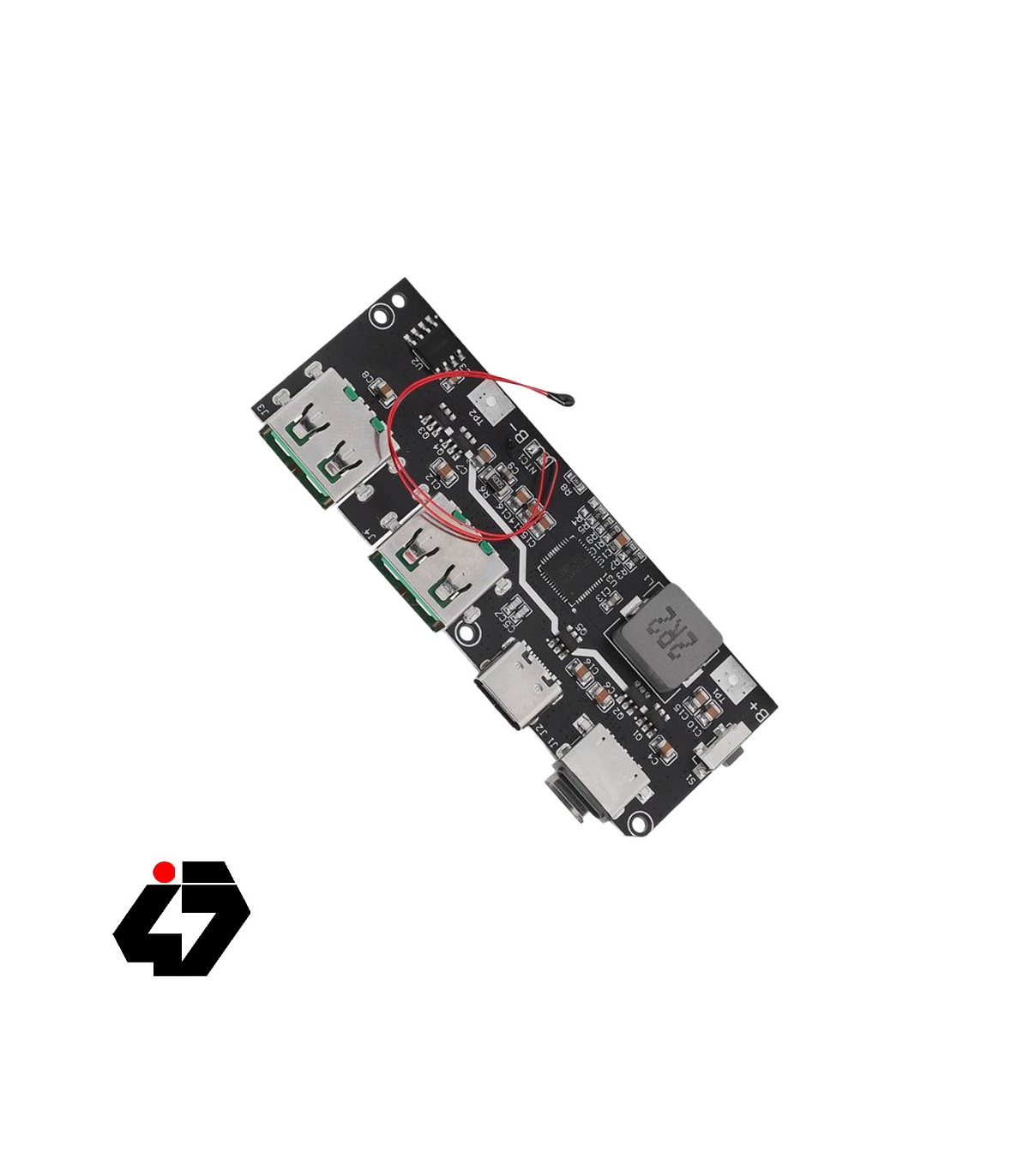

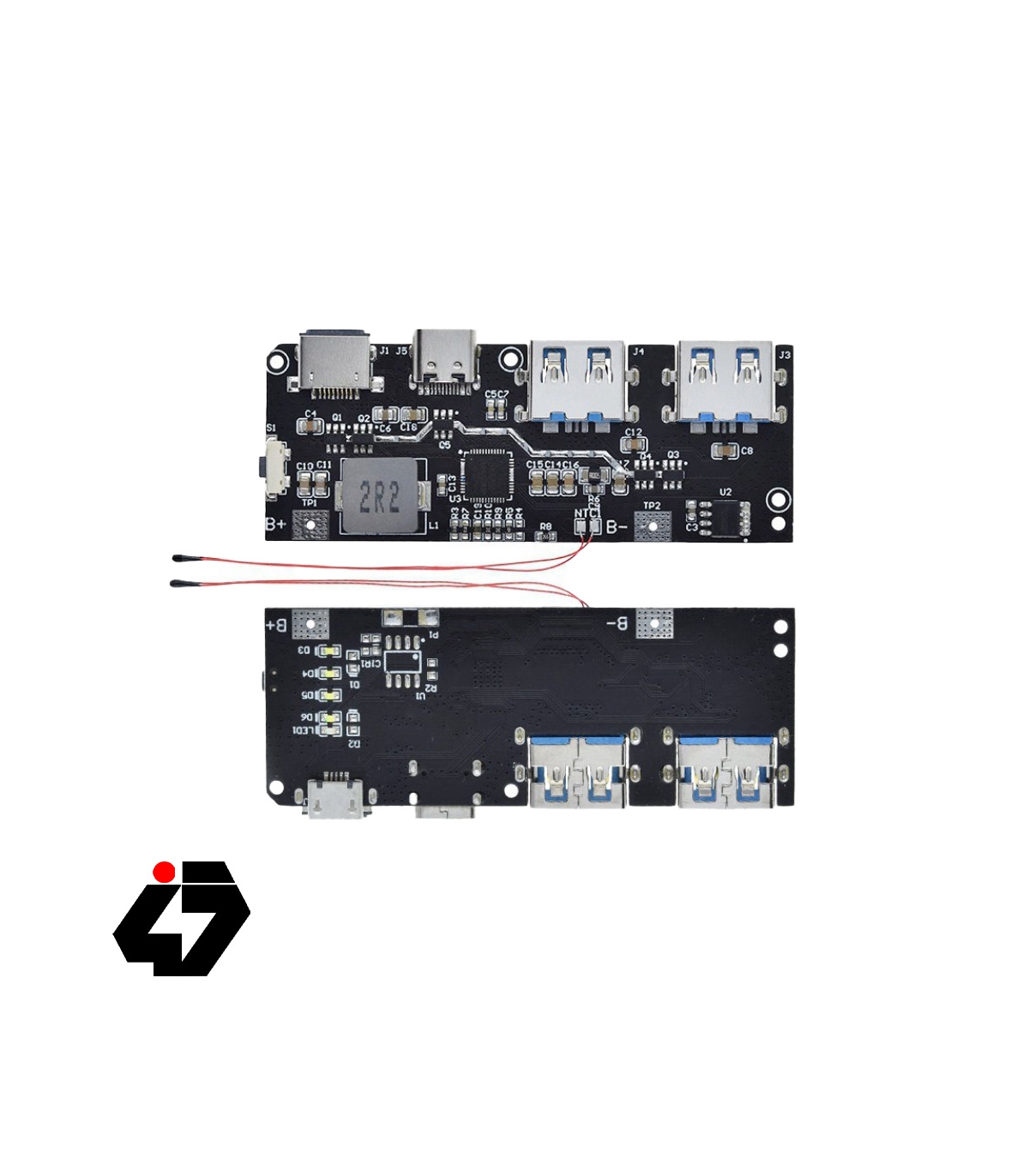

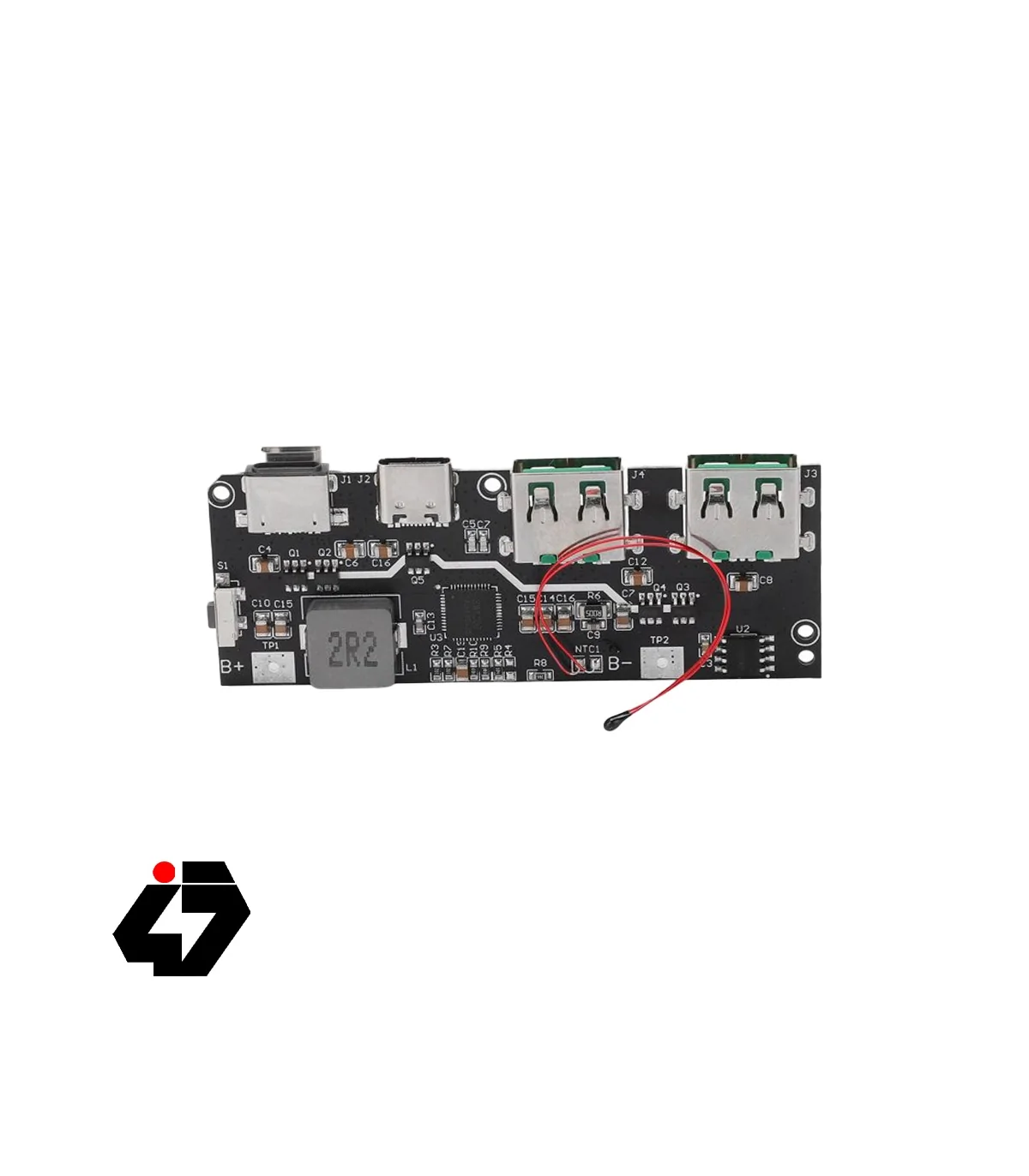

ماژول شارژر پیشرفته Fast Charge دارای پورت Type-C و سنسور دما NTC

ماژول شارژر پیشرفته Fast Charge دارای پورت Type-C و سنسور دما NTC

این ماژول پاور بانک با دارا بودن ورودی Type-C  و دو خروجی USB با جریان دهی 3.4 آمپری یک گزینه عالی برای ساخت پاور بانک هایی می‌‎باشد که از پروتکل Fast Charge پشتیبانی می کنند این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های لیتیومی استفاده میکنند مناسب است. جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود.

مکانیزم های حفاظتی این ماژول :

• حفاظت از اضافه ولتاژ ورودی
• حفاظت از اضافه جریان خروجی
• حفاظت از اتصال کوتاه
• حفاظت از زمان شارژ
• حافظت در مقابل ولتاژ بیش از حد مجاز.
• حفاظت از دما

پروتکل های قابل استفاده در حالت شارژ سریع (Fast Charging)  :

پروتکل شارژ سریع خروجی

پشتیبانی از PPS / pd3.0 / pd2.0

پشتیبانی از qc4 +/ qc4 / qc3.0/ qc2.0

پشتیبانی از AFC

پشتیبانی از FCP

پشتیبانی از SCP

پشتیبانی از pe2.0/pe1.1

پشتیبانی از SFCP

پشتیبانی از vooc

پروتکل شارژ سریع ورودی

پشتیبانی از pd3.0 / pd2.0

پشتیبانی از AFC

پشتیبانی از FCP

پشتیبانی از SCP

پشتیبانی از pe1.1

پورت Lighting

پورت Lighting از شارژ سریع PD و شارژ آهسته 5v,2.4A پشتیبانی می کند.

نکات قابل توجه در ساخت پاور بانک با این ماژول

1- برای ساخت پاور بانک از یک مدل باتری و ظرفیت یکسان استفاده نمایید.

2- سیم کشی باتری ها فقط به صورت موازی می باشد.

3- هنگامی که ولتاژ باتری کمتر از 3 ولت است، ماژول شارژ در حالت trickle mode است و جریان شارژ 300 میلی آمپر است.

4- هنگامی که ولتاژ باتری بیشتر از 3 ولت باشد، ماژول شارژ وارد حالت جریان ثابت می شود (در این زمان، مطابق با جریان تعیین شده، ماژول با سرعت کامل شارژ می شود و  توان می تواند حدود 21 وات باشد.)

5- هنگامی که ولتاژ باتری به ولتاژ هدف شارژ (یعنی 4.2 ولت) افزایش می یابد، ماژول شارژ وارد حالت ولتاژ ثابت می شود و جریان به تدریج کاهش می یابد در حالی که ولتاژ دو سر باتری بدون تغییر باقی می ماند.

6- هنگامی که جریان شارژ به جریان قطع کاهش می یابد، شارژ به پایان می رسد. پس از شارژ کامل، اگر ولتاژ باتری به 0.1 ولت کمتر از ولتاژ هدف کاهش یابد، به طور خودکار شارژ را مجدداً شروع می کند.

توجه : اگر ولتاژ از 4.2 ولت بیشتر شود طبیعی است و باتری آسیب نمی بیند. وقتی ولتاژ 4.2 ولت باشد چراغ همچنان چشمک می زند یعنی شارژ کامل ندارد. شارژ کامل فقط به شارژ بستگی ندارد. ولتاژ.

7- حداکثر ظرفیت پاور بانک قابل ساخت 30,000 میلی آمپر ساعت می باشد. (پیشنهاد می شود طراحی 20,000 میلی آمپر ساعت باشد)

8- تخلیه شارژ باتری به هیچ عنوان پیشنهاد نمی شود امکان آسیب به باتری و مدار وجود دارد.

Introduction

This power bank module with a Type-C input and two USB outputs with a current of 3.4 amperes is an excellent option for making power banks that support the Fast Charge protocol. This module is generally used for portable power sources that use batteries. It is suitable to use lithium batteries. The appropriate part for charging the mobile battery is set automatically.

interface

interface: There are five USB interfaces on the motherboard, Type A1, Type A2, Micro B, Type C, for IOS interface.
Type A1 and Type A2: Supports QC3.0, QC2.0, AFC, for FCP, SCP, PE2.0, PE1.1, SFCPCOOEC fast charging output.
Type C: Supports PPS, PD3.0, PD2.0, QC4+, QC3.0, QC2.0, AFC, for FCP, SCP, PE2.O, PE1.1, SFCP fast charging output, SupportS  PD3.0, PD2.0, AFC, for FCP, SCP, PE1.1 fast charging input.
Micro B: Supports QC2.0, AFC, for FCP, SCP, PE 1.1 fast charge input.
For IOS Interface: Supports PD fast charging and 5V 2.4A slow charging.
Power: When the input matches the fast charge, the default input is 9V, and the input power can get up to 21W.
Input and Output: Supports simultaneous dumping and unloading. It supports fast charging input and output for single port operation and 5V input and output for multi port operation.
Output: Supports Type A1, Type A2, Type C port to discharge at the same time.
Fast Charging: Integrated PPS, PD3.0, PD2.0 fast charging protocol, supporting input and output bidirectional fast charging. PPS output support5 5 9V at 3A, 5-11V at 2A , PD3.0 PD2.0 output support 5V at 3A, 9V at 2A, 12V at 1.5A. The input voltage supports 5V 9V 12V.
Quick Charging: Integrate QC fast charging protocol, supports QC4+, QC4, QC3.0, QC2.0, and supports Class A. QC2.0 supports 5V 9V 12V output voltage. QC3.0 supports 5V-12V output voltage of 200mV step.
AFC Fast Charging: The integrated AFC fast charging protocol supports 5V 9V 12V output. The input supports 5V 9V voltage.
For FCP Fast Charging: Integrated for FCP fast charging protocol, the output supports 5V 9V 12V. The input supports 5V 9V voltage.
SCP Fast Charging: Integrated SCP fast charging protocol, output support 5V at 4.5A. Input support 5 5V at 3A.
PE Fast Charging: Integrated PE2.0 and PE1.1 fast charging protocols, PE2.0 supports 5V~12V output voltage, 500mv step. PE1.1 supports 5V 7V 9V 12V
