ماژول سنسور جریان ZMCT103C قابلیت اندازه گیری از 5 میلی آمپر تا 5 آمپر AC
ماژول اندازه گیری جریان مدل ZMCT103C نوعی ترانسفورماتور جریان (CT) با نسبت 1000:1 است. به طور کلی کار ترانسفورماتورهای جریان این است که سطح جریان فشار قوی را تا مقداری که توسط آمپر متر قابل اندازه گیری باشد، کاهش می دهند. این ترانس ها یکی از بهترین گزینه ها برای اندازه گیری جریان AC در محیط های صنعتی هستند که دارای دقت و دوام مطلوبی اند. از سنسور ZMCT103C برای اندازه گیری جریان AC تا 5 آمپر میتوان استفاده کرد.

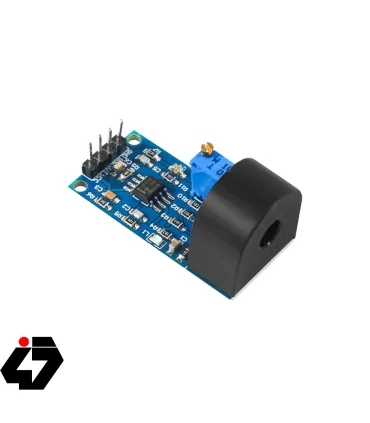

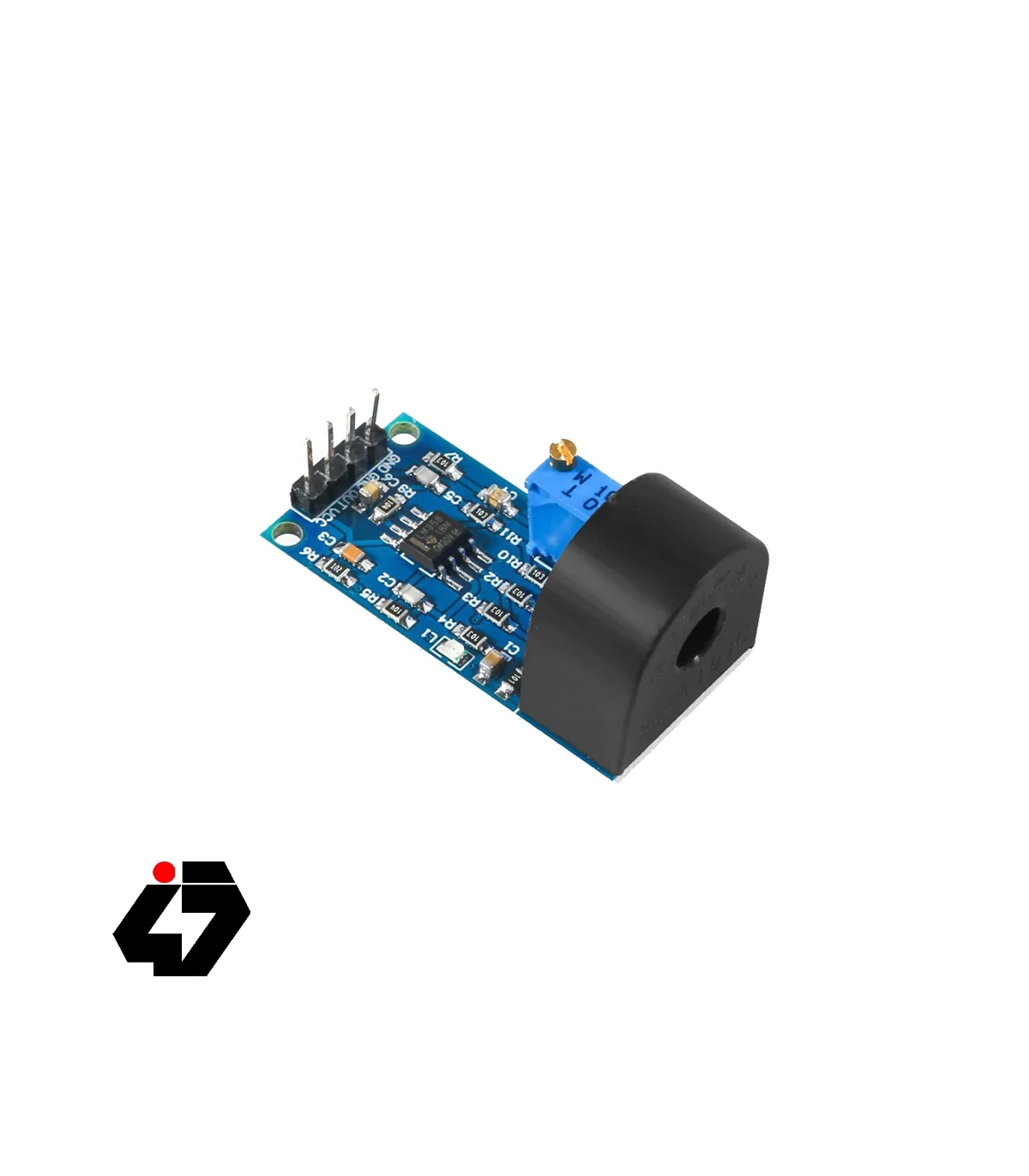

بر روی این ماژول از یک ترانس جریان ZMCT103C استفاده شده که خروجی آن به وسیله یک مدار تقویت کننده عملیاتی (آپ امپ) تقویت شده و یک خروجی آنالوگ میدهد. در حقیقت، تغییرات جریان مورد اندازه گیری، باعث تغییرات ولتاژ خروجی ماژول می شود که به وسیله آردوینو و .. میتوان این خروجی را بدست آورد و جریان را محاسبه کرد. همچنین به کمک پتانسیومتر موجود بر روی برد میتوان سطح تقویت کنندگی ماژول را تغییر داد.
کاربرد
ساخت منابع تغذیه
سیستم های محافظ
کاربردهای روشن/خاموش کردن دستگاه با جریان خاص
Introduction

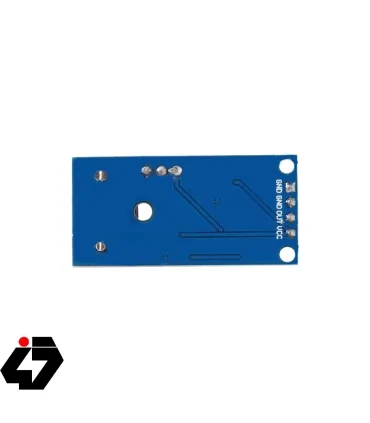

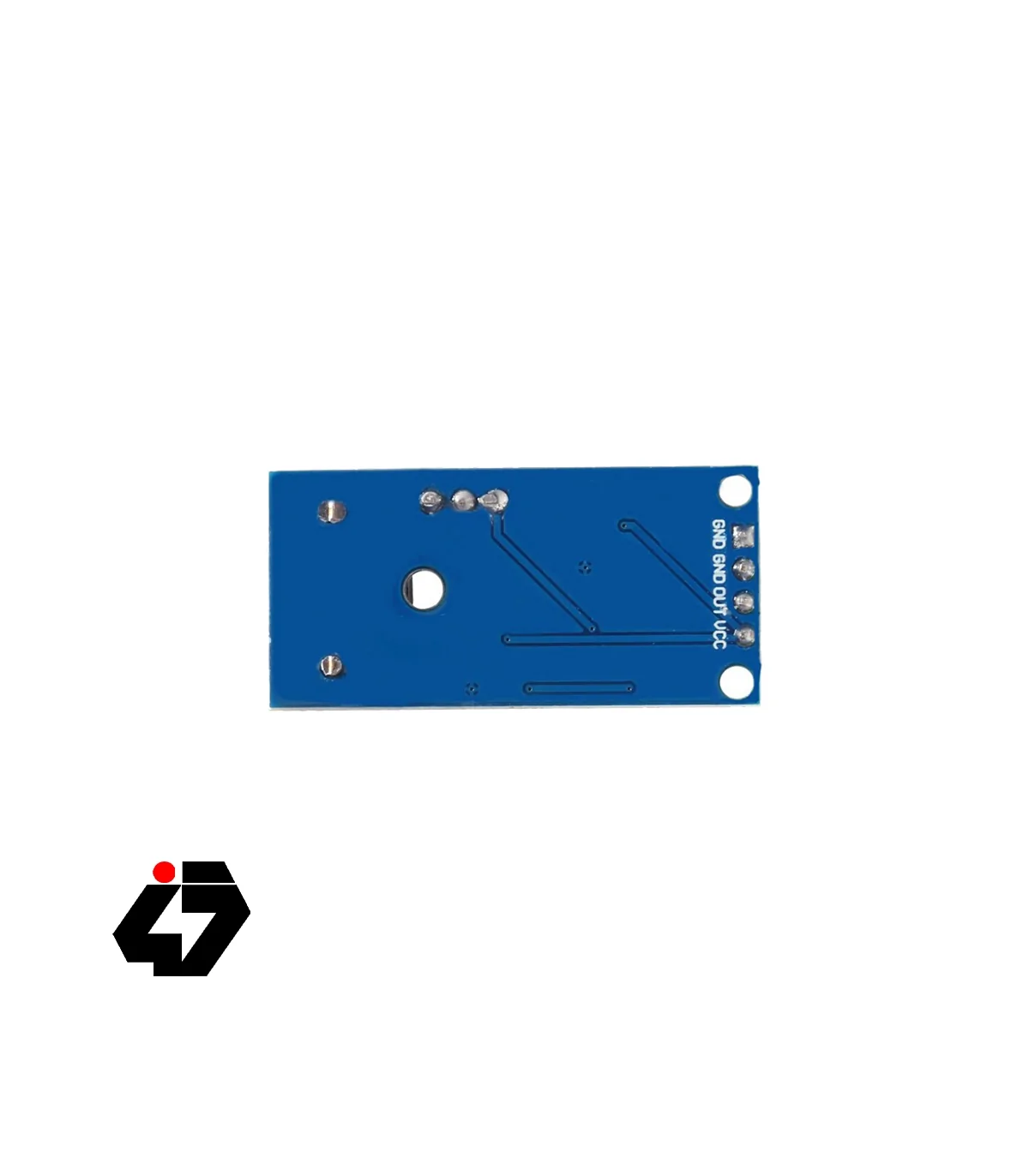

The microcurrent precision current sensor is a module capable to measure a current level up to 5A. This current sensor module is based upon the ZMCT103C IC. The module has 4 output pins and provides an analog output corresponding to the AC current passing through the wire.
Applications
Measuring AC currents
Monitor any current surges
Ground fault detection
Household electrical equipment
Features
Current Ratio: 5 A:5 mA
Rated Primary Current at 50/60 Hz: 5 A
Winding D.C. Resistance at 20 °C: 155 Ω
Maximum Primary Current at 50/60 Hz: 20 A
Transformer Turns Ratio: Np:Ns = 1000:1
Isolation Voltage: 4500V
Onboard sampling resistor, to drop the voltage to lower levels
Operating Temperature: -40 to 85 °C
Pin Length of the secondary coil (encapsulation) > 3mm
Epoxy Encapsulation
