ماژول سنسور حرکت مادون قرمز HC-SR501 - تشخیص حرکت بدن - PIR

ماژول سنسور حرکت مادون قرمز HC-SR501 - تشخیص حرکت بدن - PIR

ماژولی برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط با زاویه 120 درجه

ادامه مطلبShow less
60,000 تومان بدون مالیات
آخرین موجودی 8 قلم
مرجع:
473011007005
دوست داشتن0
اضافه به مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
توضیحات

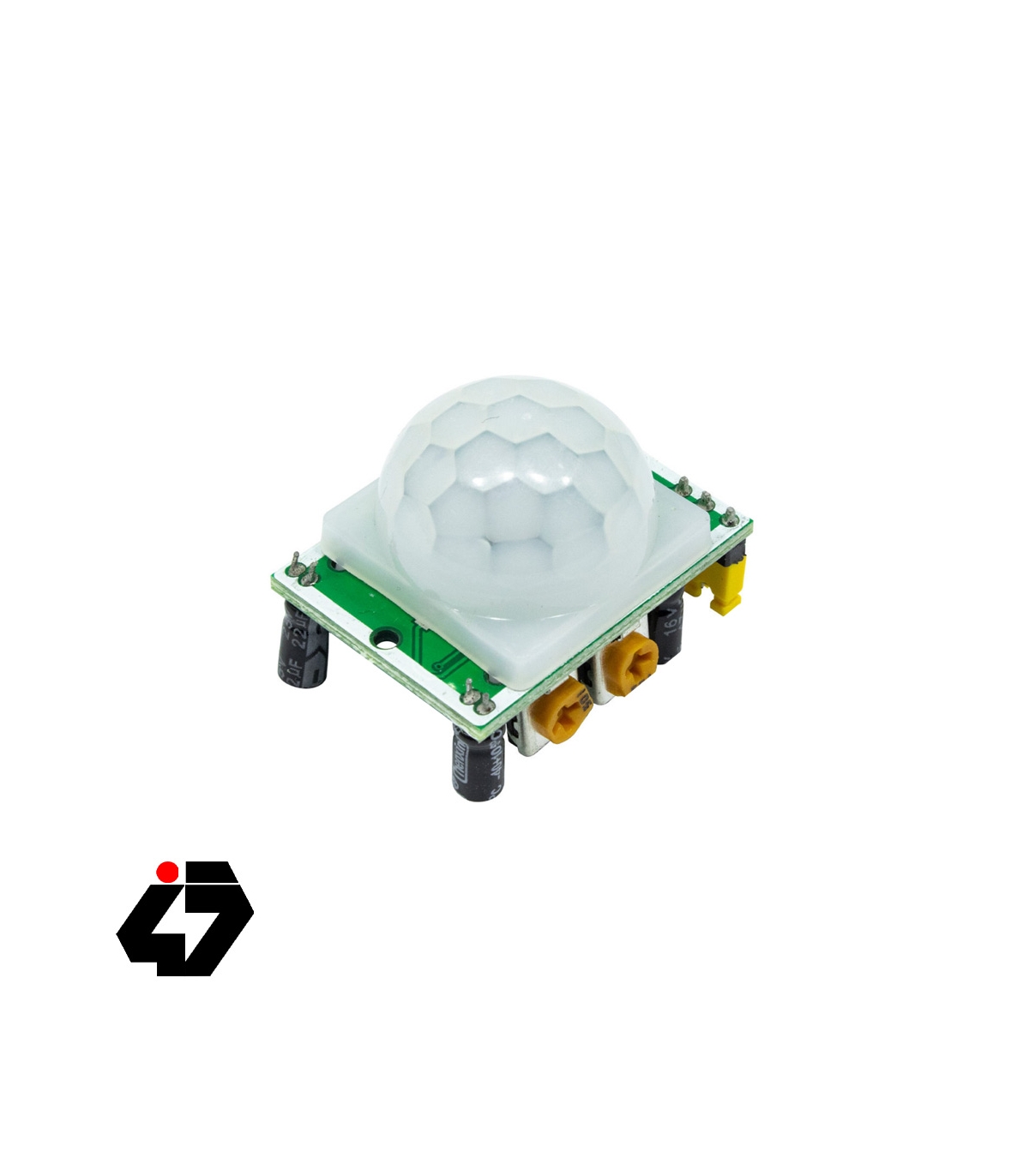

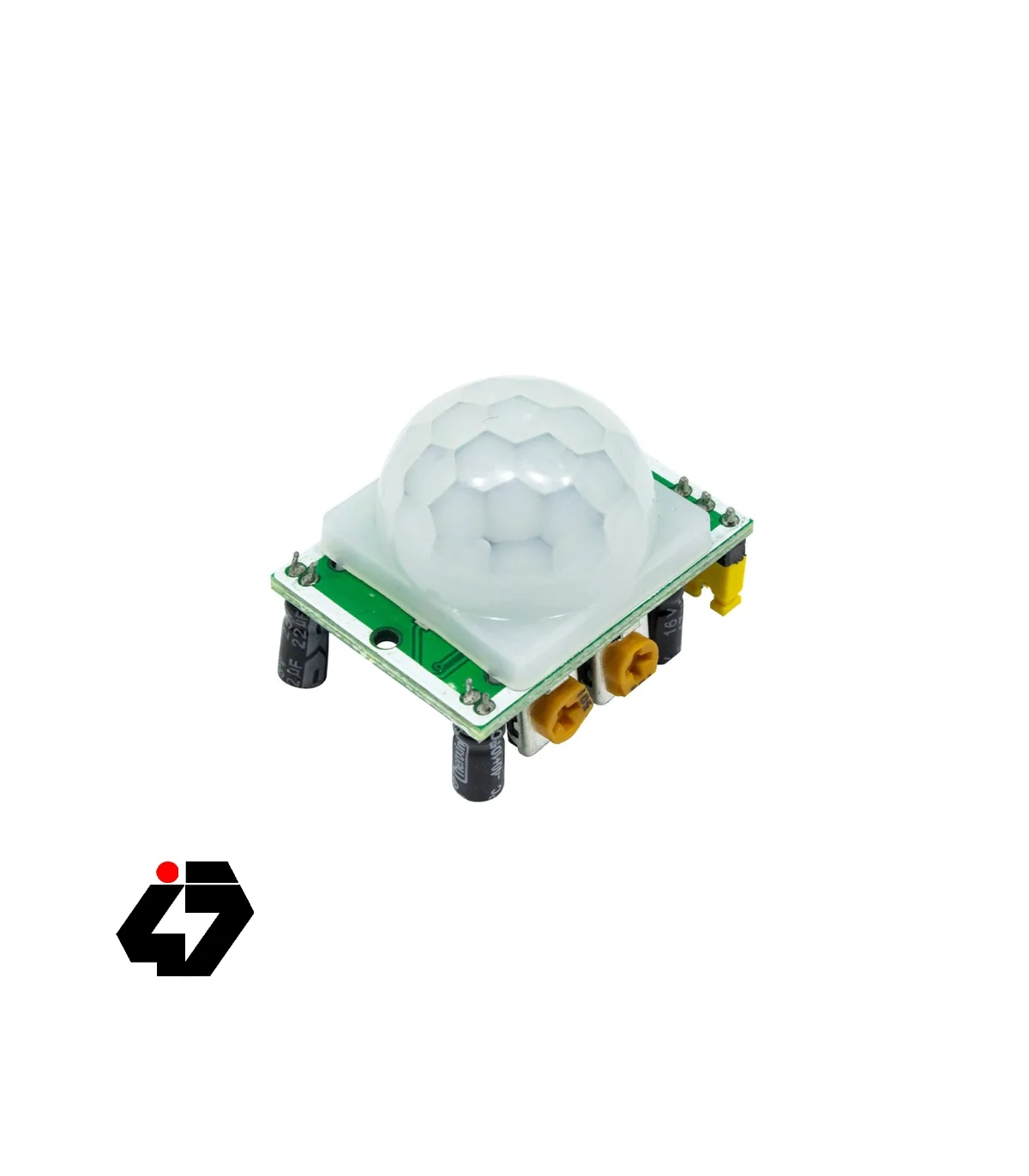

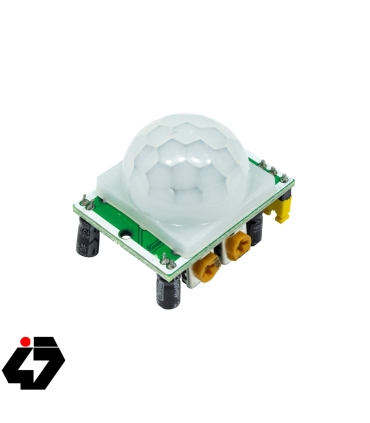

ماژول سنسور حرکت مادون قرمز HC-SR501 - تشخیص حرکت بدن - PIR

سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد.

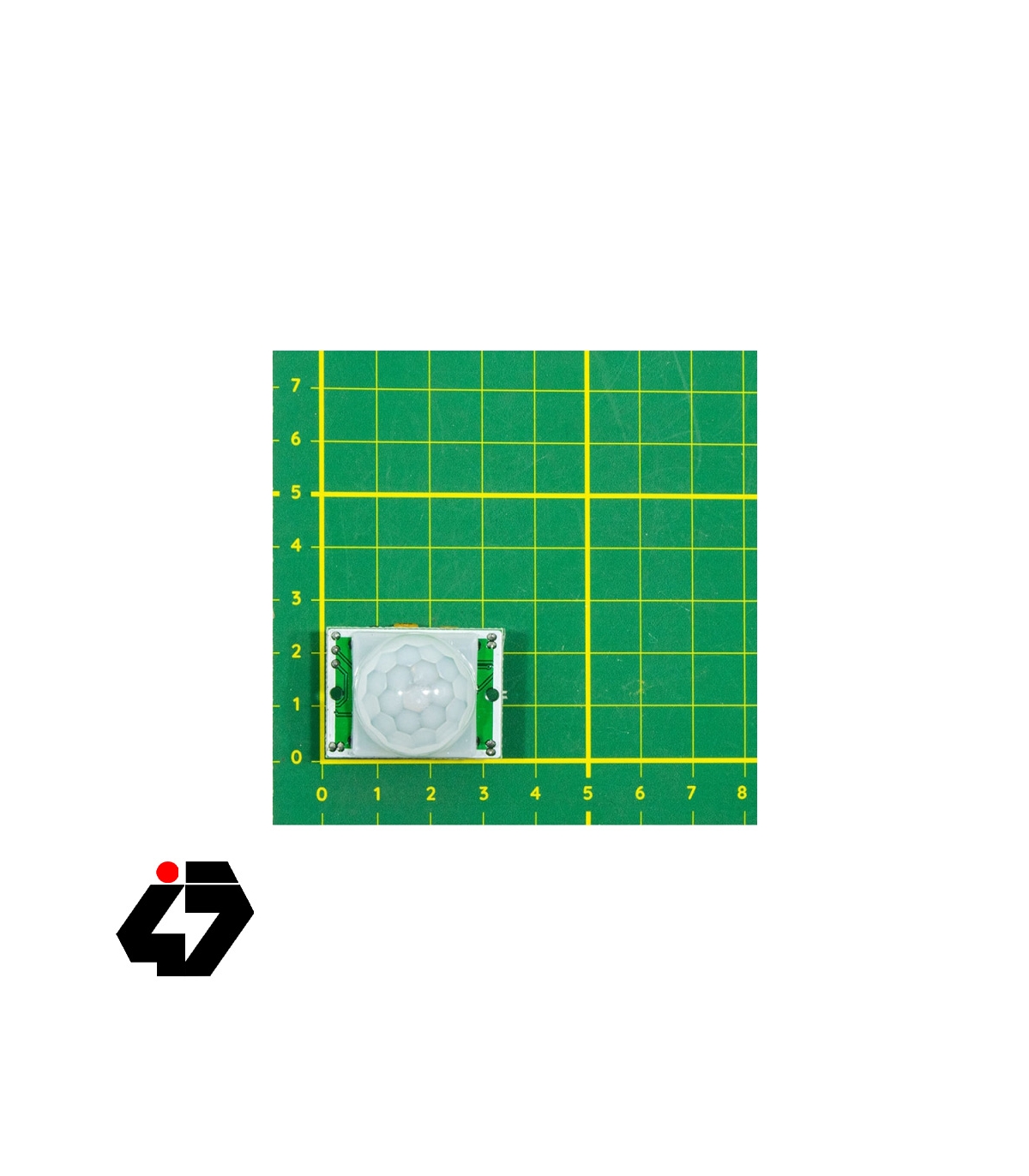

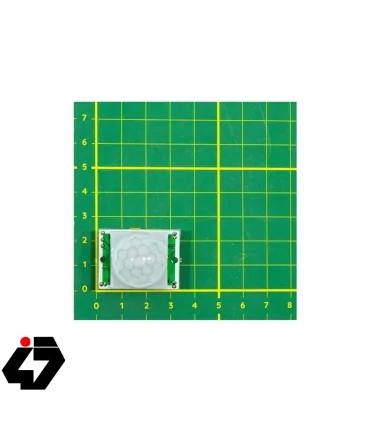

سنسور حرکت مادون قرمز پیروالکتریک HC-SR501 یک ماژول موثر، ارزان قیمت و قابل تنظیم برای تشخیص حرکت در محیط می باشد ، اندازه کوچک و طراحی فیزیکی این ماژول به شما این امکان را می دهد به راحتی از آن در پروژه خود استفاده نمایید.

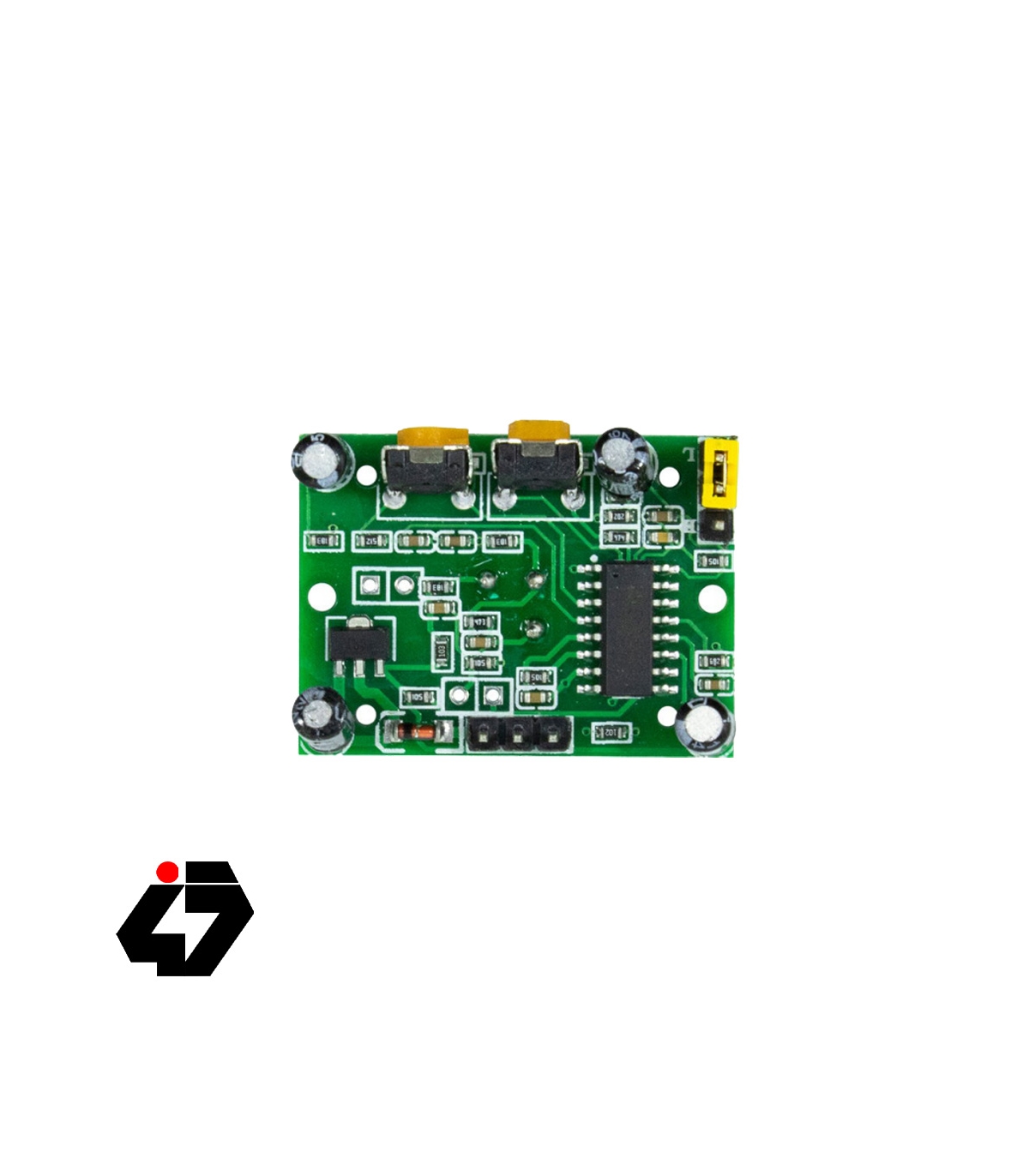

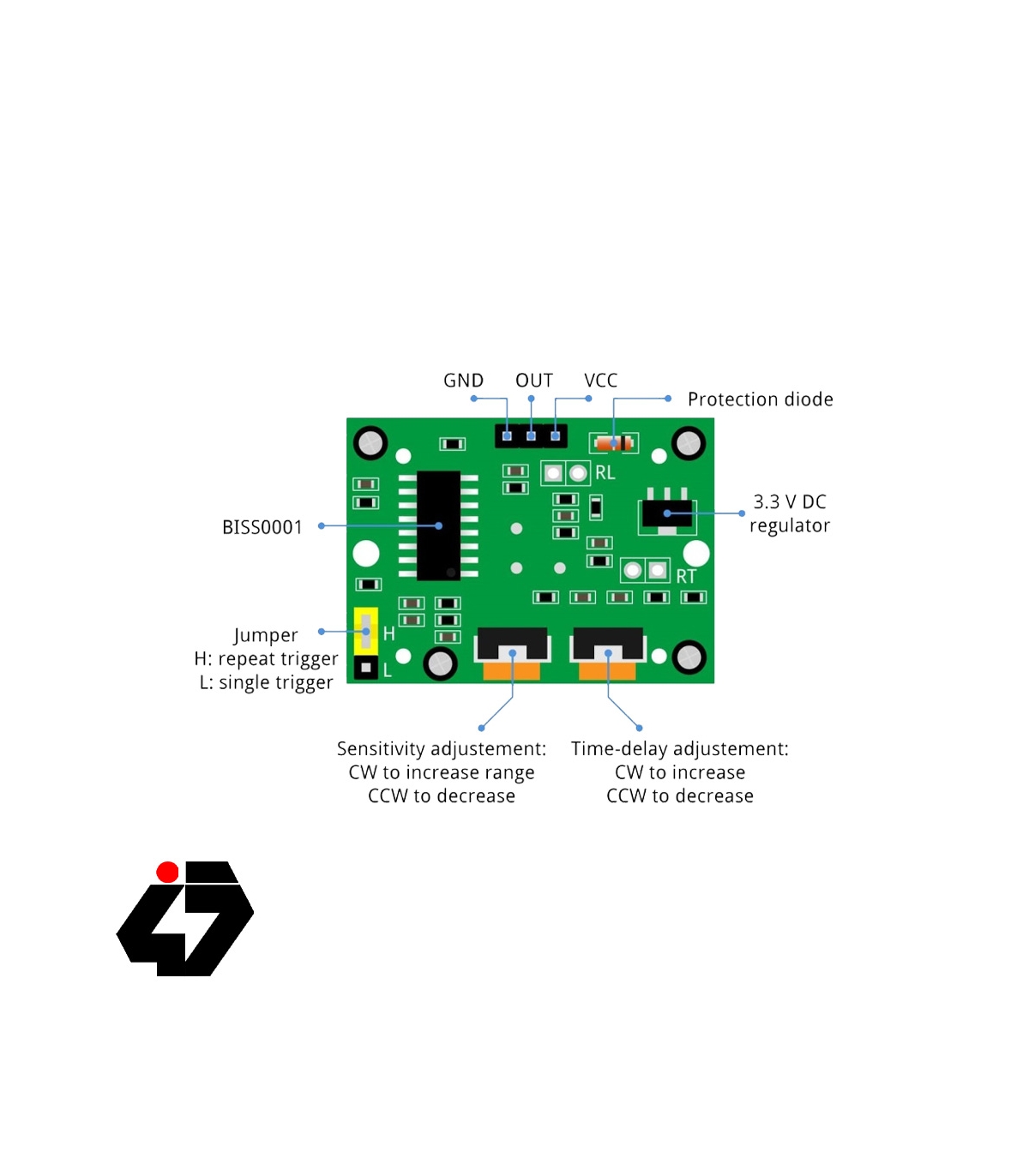

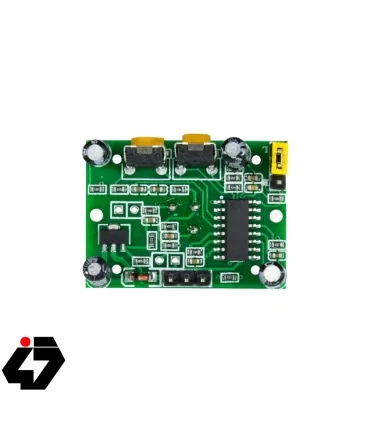

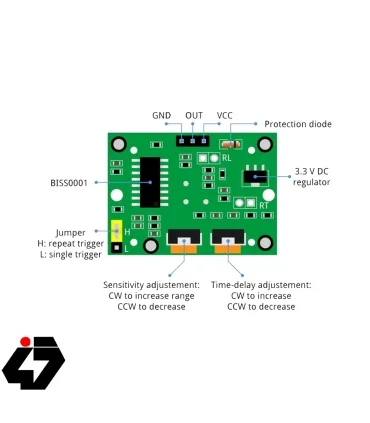

خروجی این سنسور تشخیص حرکت می تواند مستقیما به یکی از پایه های میکروکنترل متصل گردد و در صورت تشخیص هر نوع حرکتی توسط سنسور مقداراین پین یک می گردد. دو پتانسیومتر موجود بر روی برد این امکان را به شما می دهد تا بتوانید حساسیت و زمان انتظار برای ایجاد تاخیر پس از تشخیص یک حرکت را تنظیم نمایید.

کاربردها

سیستم های امنیتی و ساخت دزدگیر

روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و ... به وصورت هوشمند و بر اساس تشخیص حرکت

کنترل و اتوماسیون صنعتی

سیستم ها هشدار

درب های اتوماتیک

نور پردازی هوشمند

ادامه مطلبShow less
جزئیات محصول
473011007005

مشخصات

ولتاژ ورودی ( کاری )
5 تا 20 ولت دی سی
حساسیت
و زمان انتظار قابل تنظیم
ولتاژ TTL خروجی
0-3.3 ولت
مسافت تحت پوشش
3 تا 7 متر قابل تنظیم
زاویه تشخیص
120 درجه
زمان انتظار برای تشخیص حرکت بعدی
0.3 تا 18 ثانیه قابل تنظیم
پیوست‌ها
data sheet HC-SR501
دیتاشیت ماژول سنسور حرکت مادون قرمز HC-SR501 - تشخیص حرکت بدن - PIR
دانلود (854.17KB)
