ماژول کوره القایی ZVS دارای محدوده ولتاژ ورودی 12V الی 40V ، جهت راه اندازی نسبت به ولتاژ ورودی به جریان بالای 20 تا 50 آمپر نیاز هست.
ماژول کوره القایی ZVS دارای محدوده ولتاژ ورودی 5V الی 12V ، با توان 120 واتی به همراه کویل
کوره های القایی در مقایسه با کوره های سوخت فسیلی دارای مزایای فراوانی از جمله دقت بیشتر ، تمیزی و تلفات گرمایی کمتر و ... است .
همچنین در کوره هایی که در آنها از روشهای دیگر ، غیر القا استفاده می شود ، اندازه کوره بسیار بزرگ بوده و در زمان راه اندازی و خاموش کردن آنها طولانی است . عبور جریان از یک سیم پیچ و استفاده از میدان مغناطیسی برای ایجاد جریان در هسته سیم پیچ ، اساس کار کوره های القایی را تشکیل می دهد .
در این کوره ها از حرارت ایجاد شده توسط تلفات فوکو و هیسترزیس برای ذوب فلزات یا هرگونه عملیات حرارتی استفاده می شود.
نخستین کوره القایی که مورد بهره برداری قرار گرفت از شبکه اصلی قدرت تغذیه میشد و هیچگونه تبدیل فرکانسی صورت نمی گرفت .
با توجه به اینکه افزایش فرکانس تغذیه کوره موجب کاهش ابعاد آن و بالا رفتن توان (تلفات) می شود ، برای رسیدن به این هدف ، در ابتدا منابع تغذیه موتور ژنراتوری مورد استفاده واقع گردید .
هر چند با این منابع می توان فرکانس را تا حدودی بالا برد ، ولی محدودیت فرکانس و عدم قابلیت تغییر آن و در نهایت عدم تطبیق سیستم تغذیه با کوره ، دو عیب اساسی این سیستم ها به شمار میرفت.
با توجه به این معایب ورود عناصر نیمه هادی به حیطه صنعت موجب گردید منابع تغذیه استاتیک جایگزین منابع قبلی شوند.
نحوه استفاده
- حتما موارد ایمنی را در استفاده از این دستگاه رعایت کنید، هنگام کار، از عینک های محافظ چشم، دستکش مخصوص و یک محافظ ضخیم مقاوم در برابر شکستکی و حرارت بین خود و دستگاه استفاده نمایید.

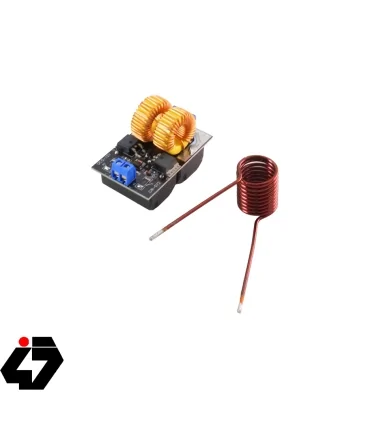

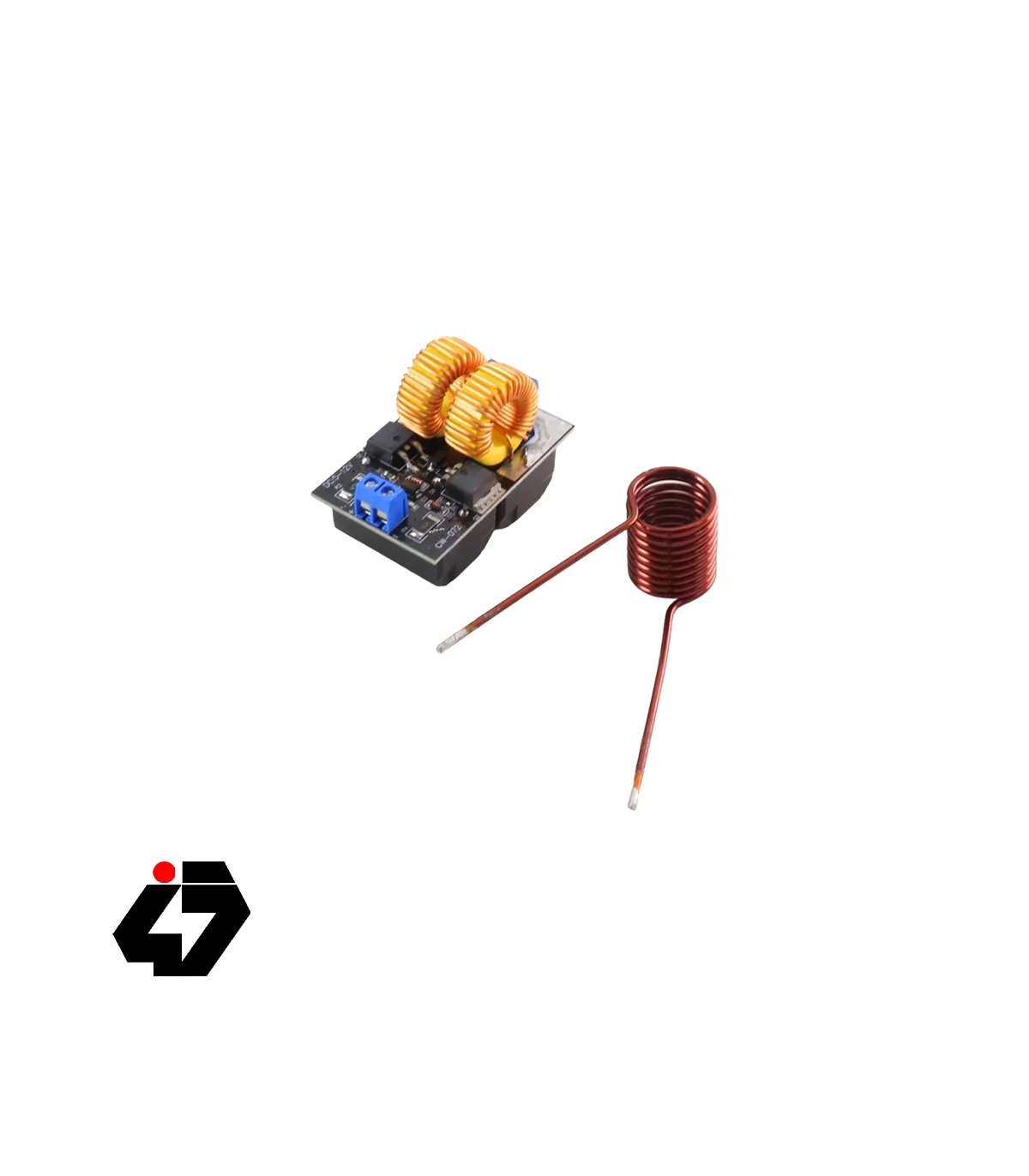

- سیم پیچ مخصوص این ماژول دارای 10 دور از سیم لاکی 2 میلی متری ساخته شده و به همراه برد ارانه می گردد.

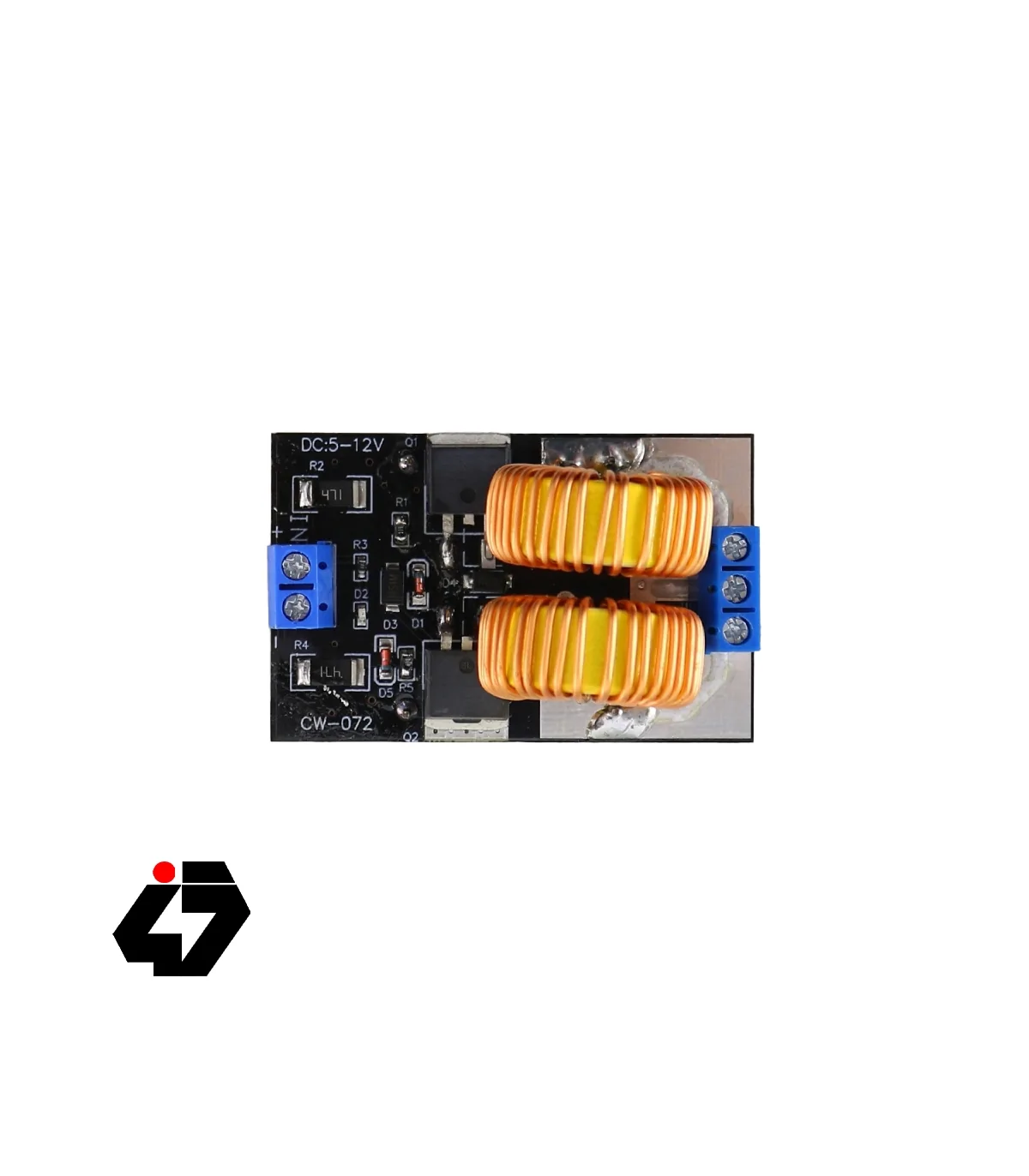

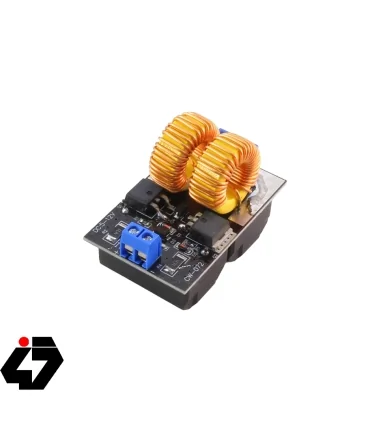

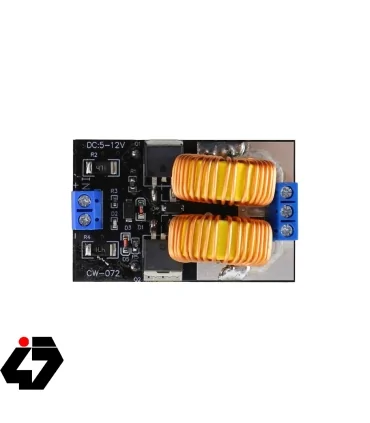

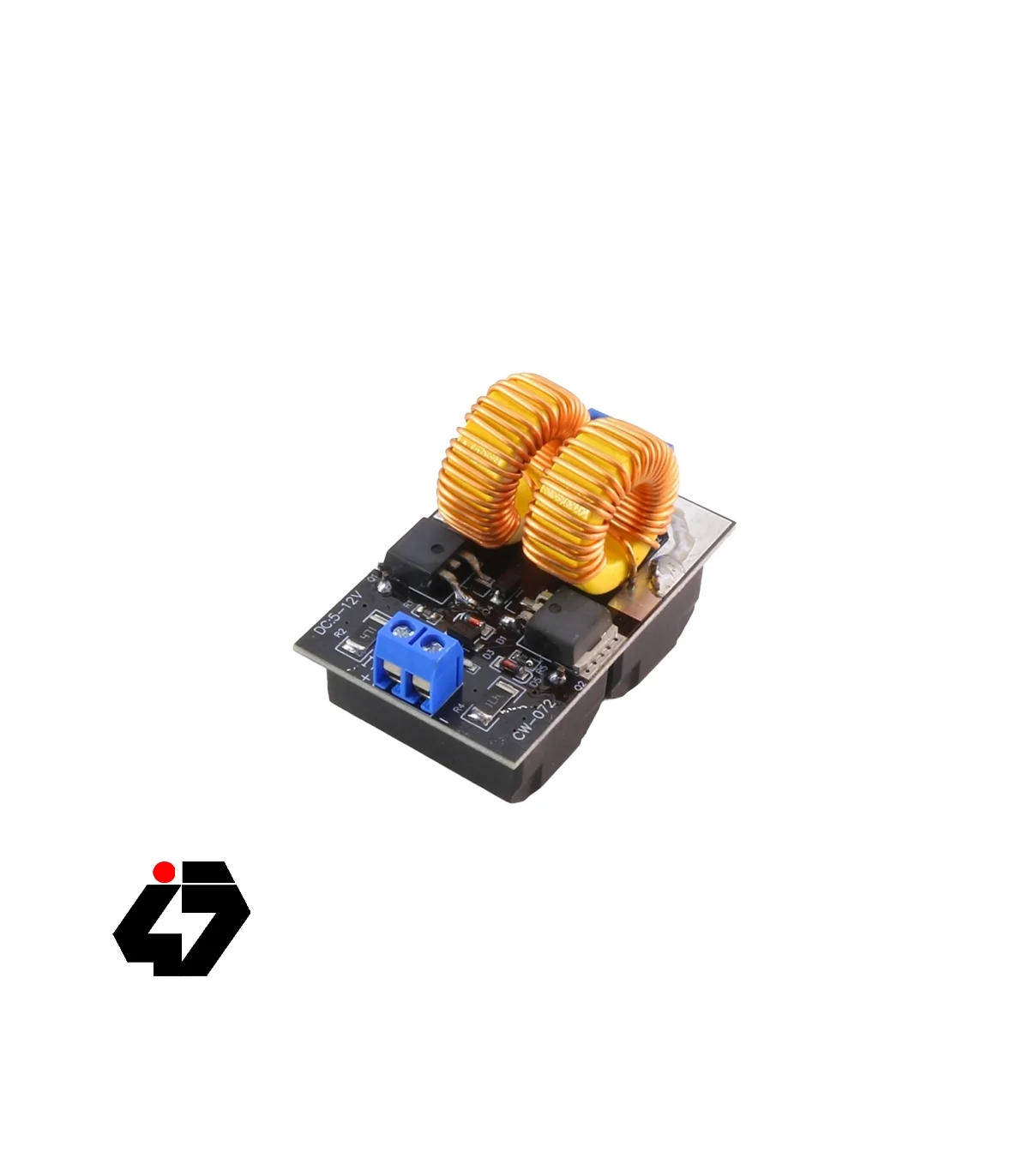

ویژگیها و عملکرد اصلی ماژول کوره القایی ZVS 120W به شرح زیر است:
1. زیرو ولتاژ سوئیچینگ (ZVS): این ماژول از تکنولوژی زیرو ولتاژ سوئیچینگ (ZVS) استفاده میکند. این تکنولوژی به شما امکان میدهد تا تغییرات ولتاژ را به صورتی مدیریت کنید که تلفات کمتری در مدار ایجاد شود و عملکرد بهینهتری داشته باشد.
2. محدوده ولتاژ و توان: ماژول با محدوده ولتاژ ورودی 5 تا 12 ولت و توان 120 وات قابلیت تولید انرژی القایی با توان مورد نظر را دارد.
3. کاربردها: این ماژول میتواند در کورههای القایی، ذوب و جوش، تجهیزات تصفیه آب، تصفیه هوا، بخاریها و دستگاههای دیگر که به تولید گرما و دما با استفاده از انرژی القایی نیاز دارند، مورد استفاده قرار گیرد.
4. ماژول کنترلی: این ماژول ممکن است دارای امکانات کنترلی برای تنظیم دما و توان خروجی باشد. همچنین ممکن است ورودی و خروجیهایی برای اتصال به سایر تجهیزات داشته باشد.
5. محافظت و حفاظت: ممکن است این ماژول دارای مدارهای حفاظتی برای جلوگیری از افت ولتاژ، افزایش جریان و دمای بالا باشد.
دقت شود قطرجسم گرم شده تا حد امکان بین 1/3 ~ 1/2 برابر قطر داخلی کویل گرمایش باشد ماکزیمم 2.3 برابر
در داخل بسته بندی کویل مناسب استفاده در این کوره ارائه می گردد
Specification
Input voltage: 5-12V
Module dimension:5.5*4*2 cm(L*W*H)
Product Weight: 119g
Coil size: length:7.5cm
width: 2.8cm
explanation
-ZVS heating power supply module including heating coil
-Input voltage DC5V-12V(We are not guarantee the module will work when the voltage is over 12V or less than 5V)
-Maximum power 120W(when 12V eddy-current heating)
-Ensure all the components welding right,power line connect in right way,than to set up an electric circuit.
-The width of the heated object is as far as possible between the 1/3~1/2 of the inner diameter of the heating coil,
the maximum not more than 2/3!
مشخصات
- ابعاد
- 55*47*38 میلی متر
- ولتاژ ورودی ( کاری )
- 5-12 ولت
- وزن
- 110 گرم
- مدل
- ZVS ولتاژ پایین 120W
- طول کامل کویل (هسته با پایه ها)
- طول: 80 میلی متر
- قطر داخلی کویل
- 7.5 میلی متر
- قطر خارجی کویل
- 22 میلی متر
- قطر سیم لاک دار
- 2 میلی متر
- تعداد دور هسته
- 10 دور
- جریان در حالت بی باری
- 1.5 آمپر
