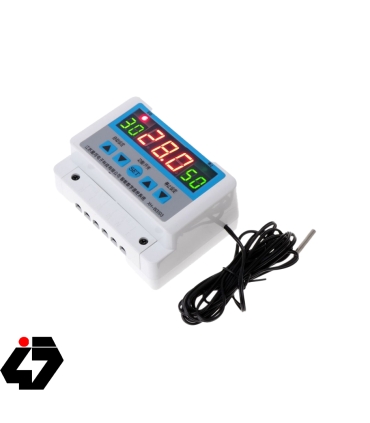

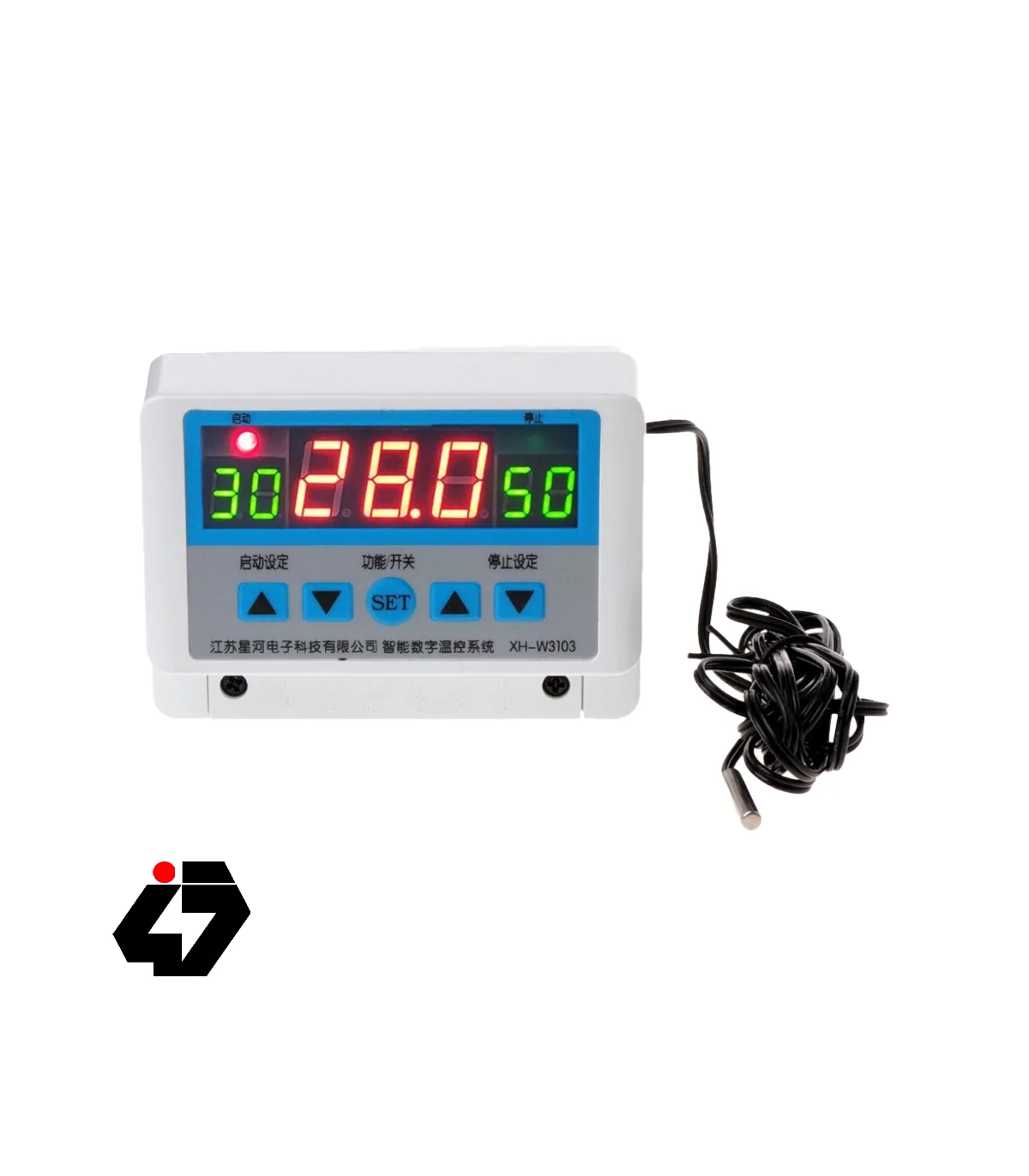

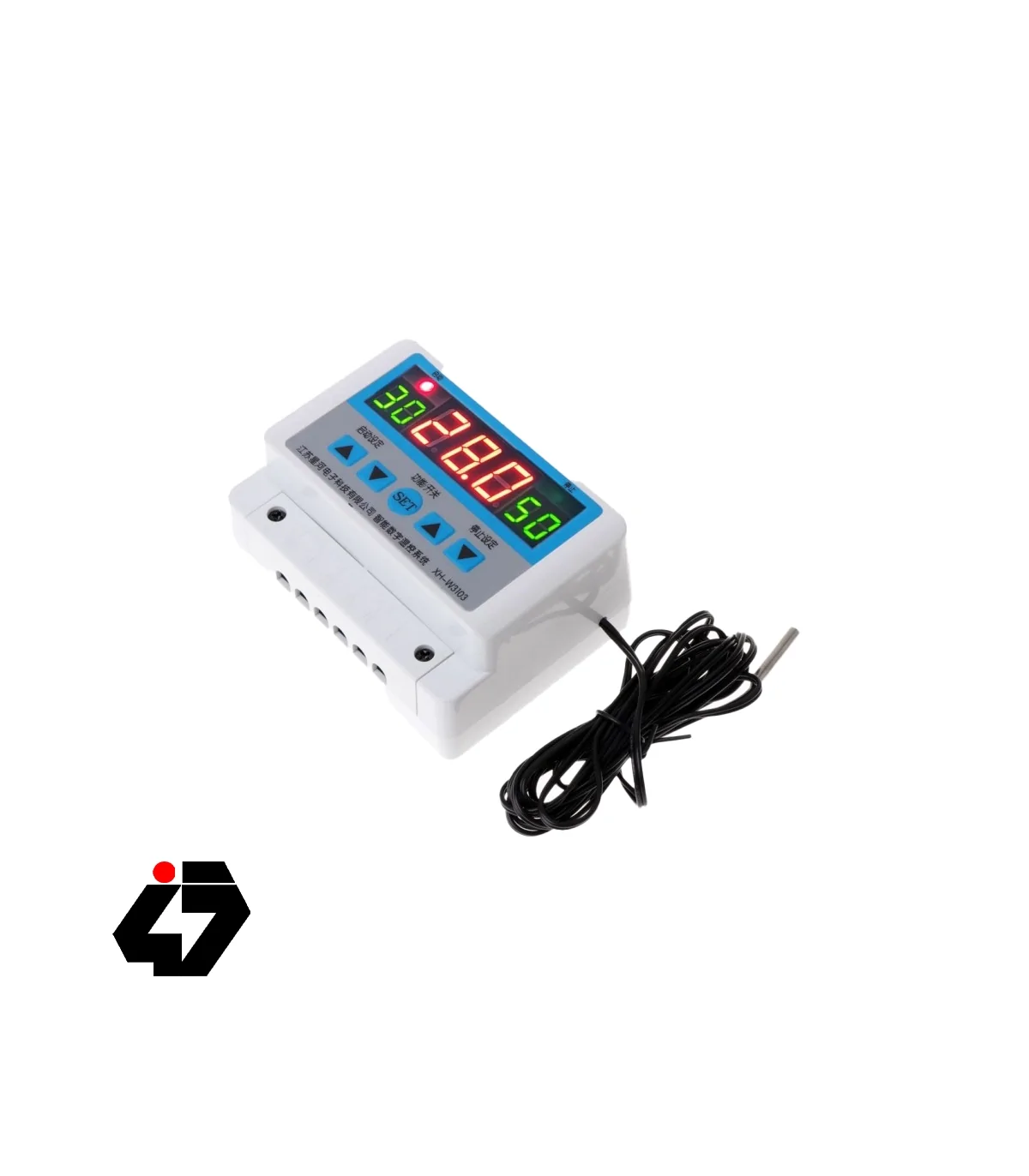

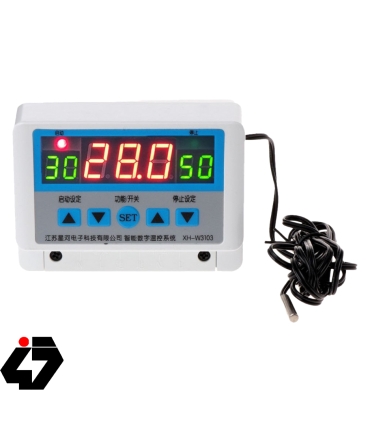

ترموستات دیجیتال و تایمر 220VAC مدل XH-W3103

کنترل کننده دیجیتال دما با دقت بالا دارای سه عدد نمایشگر 7segment، کلیدهای کنترلی و سنسور دمای بیرونی NTC10K ضدآب

ادامه مطلبShow less
698,500 تومان بدون مالیات
مرجع:
473011020029
دوست داشتن0
اضافه به مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
توضیحات

نحوه استفاده

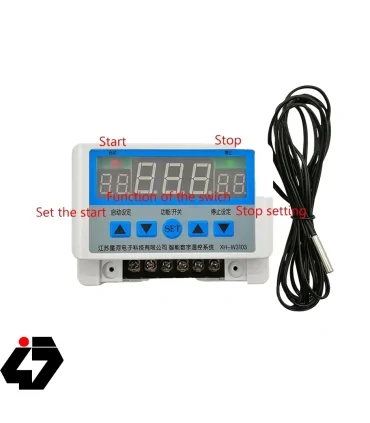

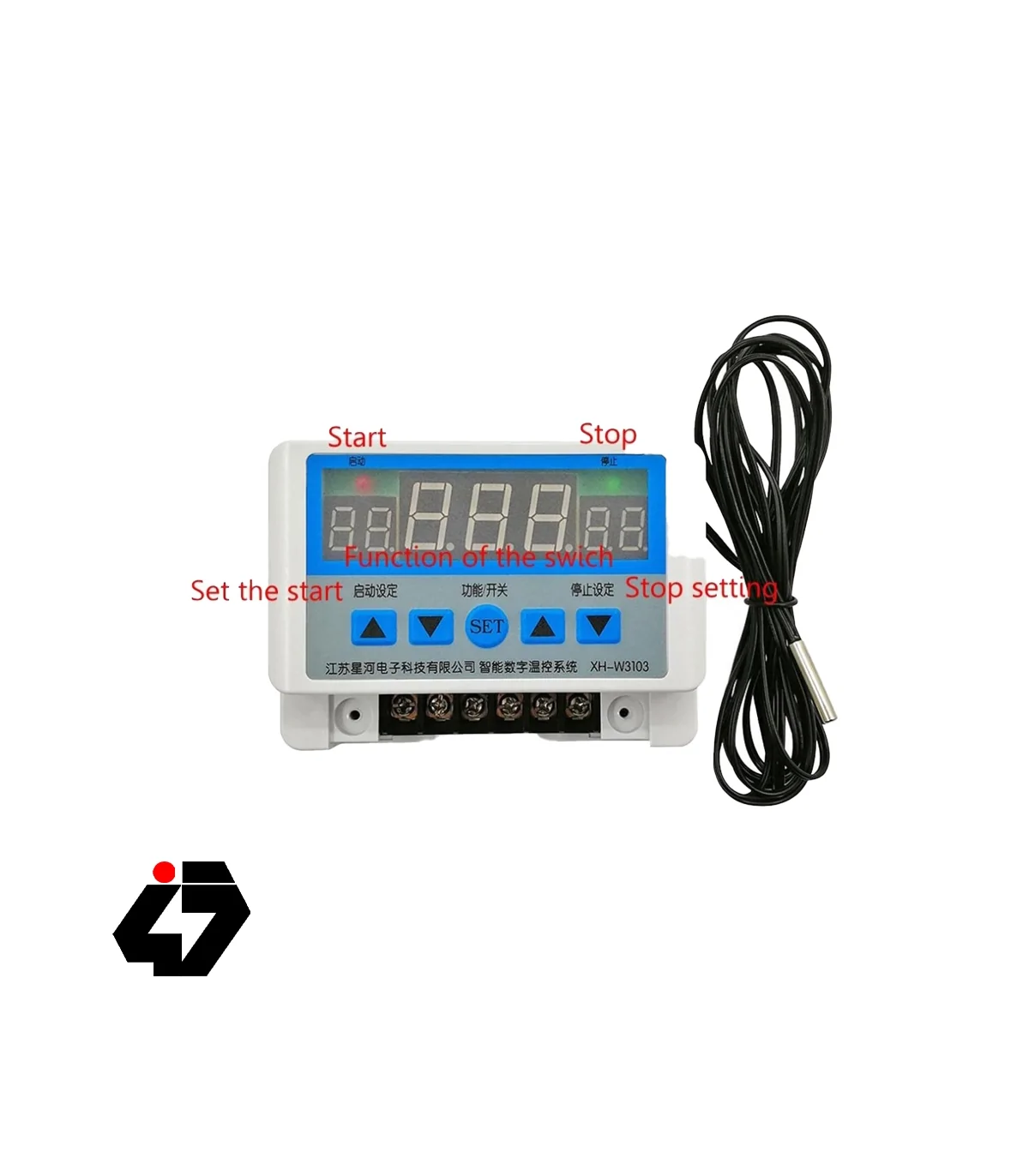

کلیدهای جهت دار سمت چپ برای تعیین دمای Start و کلید های جهت دار سمت راست برای تعیین دمای Stop می باشد. با زدن هر کلید به حالت چشمک زن در آمده و می توان با کلیدهای جهت دار روی دمای مورد نظر تنطیم کرد. نمایشگر مرکزی نشان دهنده دمای اندازه گیری شده توسط سنسور می باشد.

مدهای کاری

تشخیص مد کاری در این ماژول به صورت اتوماتیک می باشد و با توجه به تعیین دمای Start و Stop صورت می گیرد. مد Heating در صورتی که دمای Start  از دمای Stop کمتر باشد. مد Cooling در صورتی که دمای Stop کمتر از دمای Start باشد. مد Cooling برای کنترل یک هیتر و مد Cooling برای کنترل سیستم سرمایشی کاربرد دارد. به عنوان مثال دمای Start برابر با 10 و دمای Stopبرابر با 30 باشد مد Heating می باشد و با گذشتن دما از دمای Stop خروجی تا زمانی که به دمای Start برسد فعال می ماند.

برای کالیبره کردن با فشردن دکمه SET به مدت 2 ثانیه با استفاده از کلیدهای جهت دار سمت راست Offset مورد نظر را تعیین کرده و با یکی از کلیدهای سمت چپ از تنظیمات خارج می شوید. با نگه داشتن هم زمان کلیدهای جهت دار سمت راست به مدت 3 ثانیه تنظیمات دستگاه به تنظیمات کارخانه برمی گردد.

مدهای تایمر

این ماژول دارای تایمر می باشد که مستقل از دمای اندازه گیری شده رله را در زمان های تعیین شده قطع یا وصل می کند. برای تایمر سه وضعیت کاری در نظر گرفته شده است که با زدن کلید SET وارد منو تایمرها می شوید.

F1 در این مد، نمایشگر چپ زمان وصل بودن رله و در نمایشگر راست زمان قطع بودن آن با واحد دقیقه تعیین می گردد.

F2 در این مد، نمایشگر سمت چپ و راست به ترتیب با واحد ساعت و دقیقه تاخیر تعیین شده برای قطع شدن رله را مشخص می کنند.

F3 در این مد، نمایشگر سمت چپ و راست به ترتیب با واحد ساعت و دقیقه تاخیر تعیین شده برای وصل شدن رله را مشخص می کنند.

برای این که سیستم در مد تایمر کار کند نباید از صفحه مد تایمر مورد نظر خارج شوید. مد F1 به صورت یک حلقه بی نهایت اجرا می شود ولی F2,F3 فقط یکبار اجرا می شوند و برای اجرای مجدد نیاز به تنظیم مجدد دارند.

توجه: با اتصال برق به دستگاه در ترمینال های خروجی شاهد ولتاژ 220 خواهید بود این به معنای وصل شدن رله نبوده و به دلیل وجود یک خازن جهت محافظت از دستگاه در مقابل بار مصرفی می باشد که با اتصال مصرف کننده به دستگاه عملکرد سیستم صحیح خواهد بود.

Specification

100% brand new and high quality

Temperature control by setting the temperature value and the difference in value.

Calibration temperature.

Protection against delayed refrigeration output.

When you set the temperature, there is no need for manual operation, it is necessary for the family, office.

Double display window, it will be convenient for you to check the temperature details.

Equipped with high-quality chips, relaxing and safe.

Shell Material: ABS plastic

Output type: direct

operating operating voltage: AC220V

Output power: 6600 W (max.)

Maximum current: 30A

Temperature control range: -19 ~ 99 ° / -50 ~ 110 °

Sensor: NTC10K / B3950 200 cm

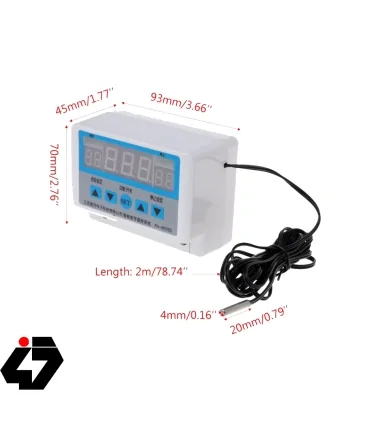

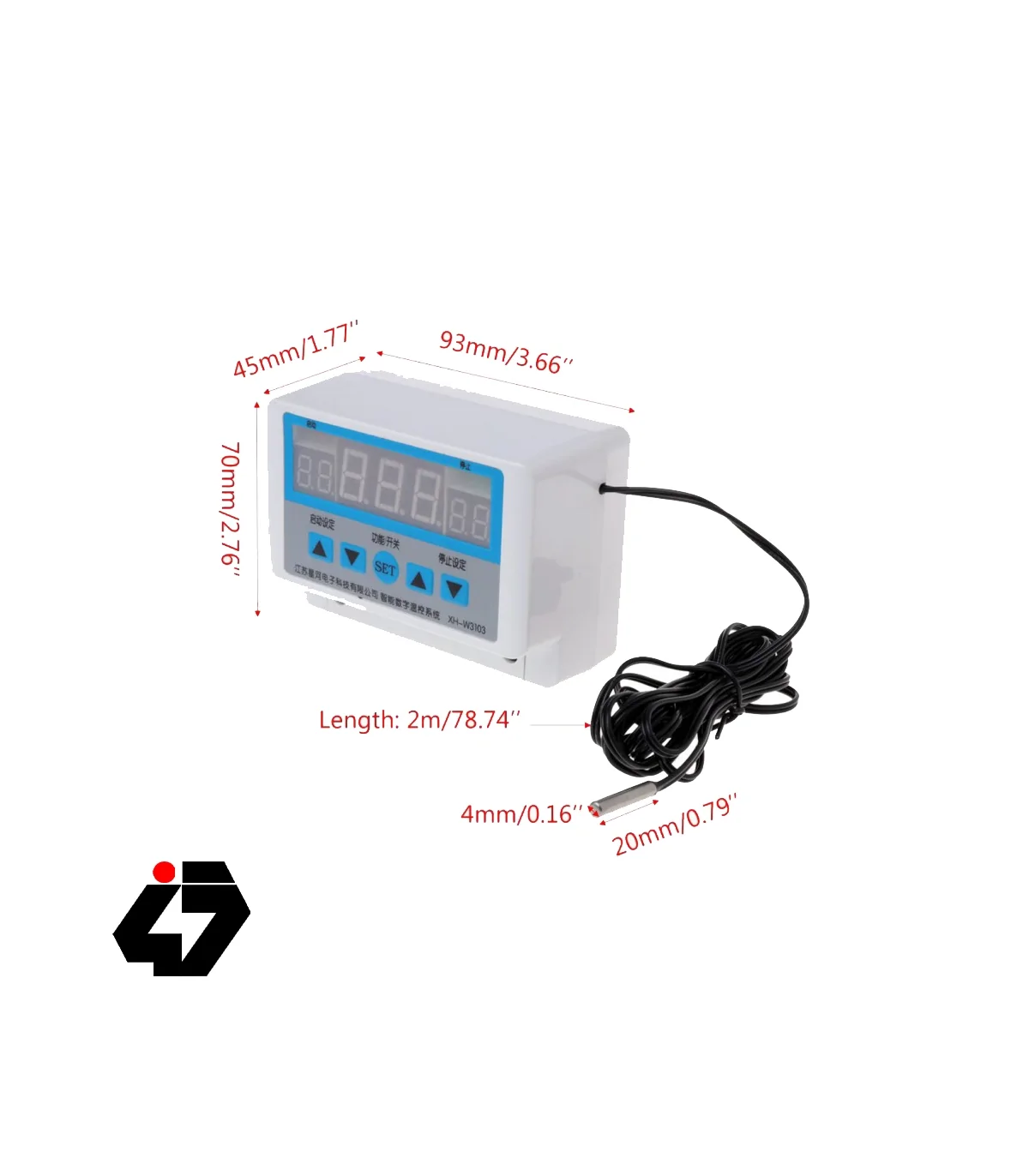

Size: app.93x70x45mm / 3.66x2.76x1.77in (LxWxH)

ادامه مطلبShow less
جزئیات محصول
473011020029

مشخصات

ابعاد
61x45x31mm
ولتاژ ورودی ( کاری )
220 ولت AC و جریان خروجی رله 30A
سنسور
NTC10K با سیم 2 متری
