ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XY-L30A

ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XY-L30A

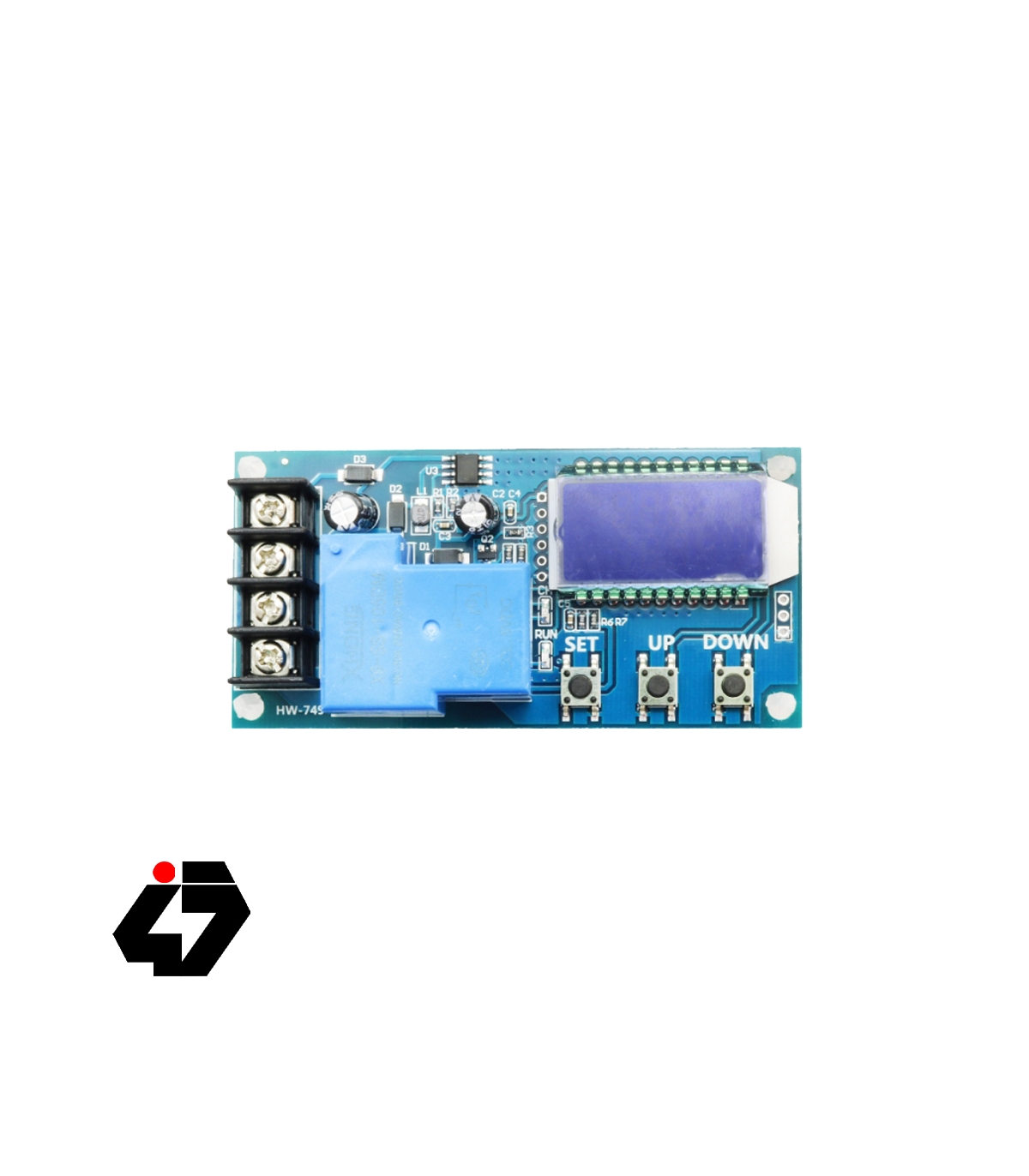

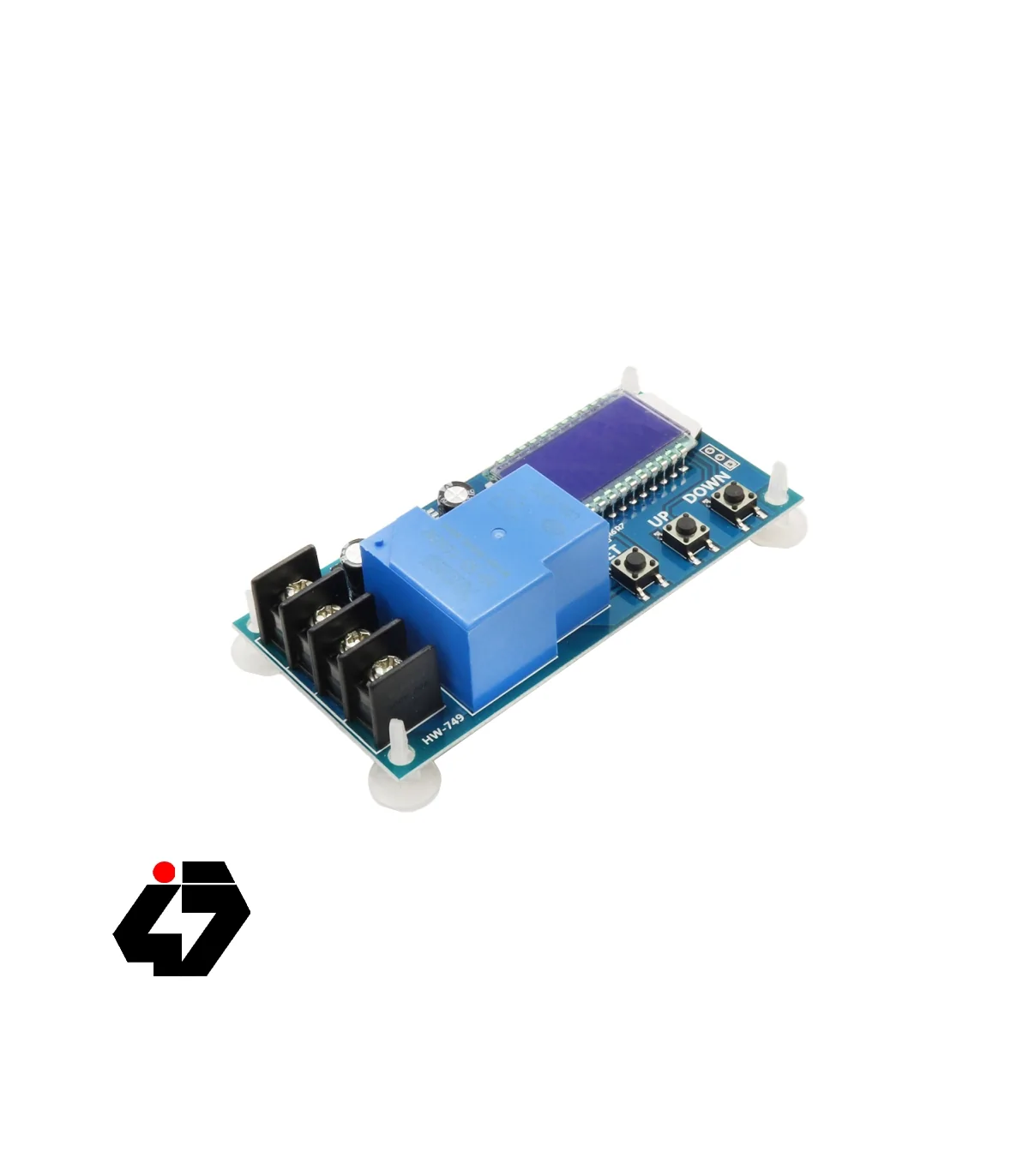

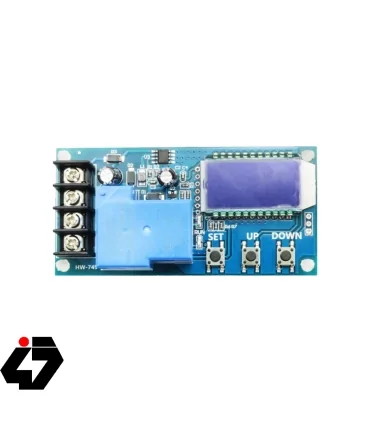

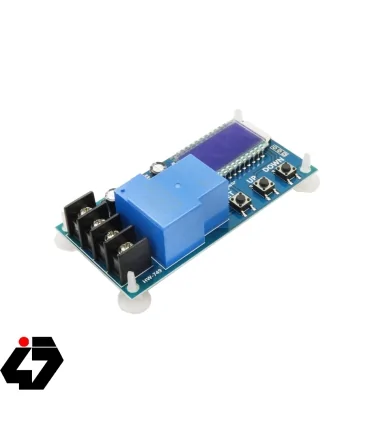

ماژول کنترل شارژ باتری دیجیتال مدل XY-L30A ابزاری برای مدیریت فرآیند شارژ باتری‌های مختلف از جمله باتری‌های سرب اسیدی است. این ماژول در محدوده ولتاژی 6 تا 60 ولت کار می‌کند و با داشتن نمایشگر LCD، اطلاعاتی همچون ولتاژ فعلی، درصد شارژ باتری و زمان سپری‌شده برای شارژ را به‌صورت هم‌زمان نمایش می‌دهد. یکی از ویژگی‌های اصلی این ماژول، قابلیت کنترل خودکار شارژ است؛ با تنظیم محدوده ولتاژ بالا و پایین، زمانی که ولتاژ باتری به حد پایین برسد، رله فعال شده و فرآیند شارژ آغاز می‌شود، و به محض رسیدن به ولتاژ بالا، رله قطع شده و شارژ به‌صورت خودکار متوقف می‌گردد.

علاوه بر این، ماژول XY-L30A از طریق پورت سریال UART امکان تنظیم و بارگذاری پارامترهای شارژ را فراهم می‌کند و همچنین توانایی مدیریت زمان شارژ را دارد. این ماژول برای کاربرانی که به دنبال یک راه‌حل کارآمد برای حفاظت و کنترل دقیق باتری‌ها در سیستم‌های شارژی خود هستند، گزینه‌ای ایده‌آل محسوب می‌شود.

عملکرد کلید ها:

کلید SET:

o فشار کوتاه: با فشردن کوتاه این کلید، پارامترهای فعلی شامل ولتاژ، درصد شارژ و زمان شارژ نمایش داده می‌شود.

o نگه‌داشتن: با نگه‌داشتن این کلید، کاربر به رابط تنظیمات وارد می‌شود و می‌تواند پارامترهای مختلف را تغییر دهد.

کلید UP:

o فشار کوتاه: با فشردن این کلید، نمایش درصد شارژ و زمان شارژ تغییر می‌کند.

o نگه‌داشتن: با نگه‌داشتن این کلید، کاربر می‌تواند حالت کم‌مصرف را فعال کند. در این حالت، در صورت عدم انجام عملیات به مدت 10 دقیقه، نور پس‌زمینه خاموش می‌شود. اگر حالت خاموش انتخاب شده باشد، نور پس‌زمینه همیشه روشن می‌ماند.

کلید DOWN:

o فشار کوتاه: با فشردن این کلید، کاربر می‌تواند قابلیت فعال یا غیرفعال کردن رله را انتخاب کند. اگر رله قابل قطع باشد، پیام "off" در نمایشگر نشان داده می‌شود.

نحوه تنظیم پارامترها:

 ورود به تنظیمات: کاربر با نگه‌داشتن دکمه SET وارد منوی تنظیمات می‌شود.

جابجایی بین پارامترها: با فشردن کوتاه دکمه SET، کاربر می‌تواند بین پارامترهای مختلف جابجا شود.

 تغییر تنظیمات: پس از انتخاب پارامترها، کاربر با دکمه‌های UP و DOWN می‌تواند تنظیمات را تغییر دهد. برای تغییر سایر پارامترها، مراحل جابجایی و

تغییر تنظیمات تکرار می‌شود.

خروج از منو: پس از تنظیم تمام پارامترها، با نگه‌داشتن دکمه SET، کاربر از منو خارج شده و تنظیمات ذخیره می‌شود

Introduction

. 6-60V any battery, lithium battery can be used

  Liquid crystal display, battery voltage, charging percentage and charging time are clear at a glance

. The  function is very powerful, it can automatically charge control, can control the charging time, can set and upload the corresponding parameters through the serial port

Automatic charging control functio

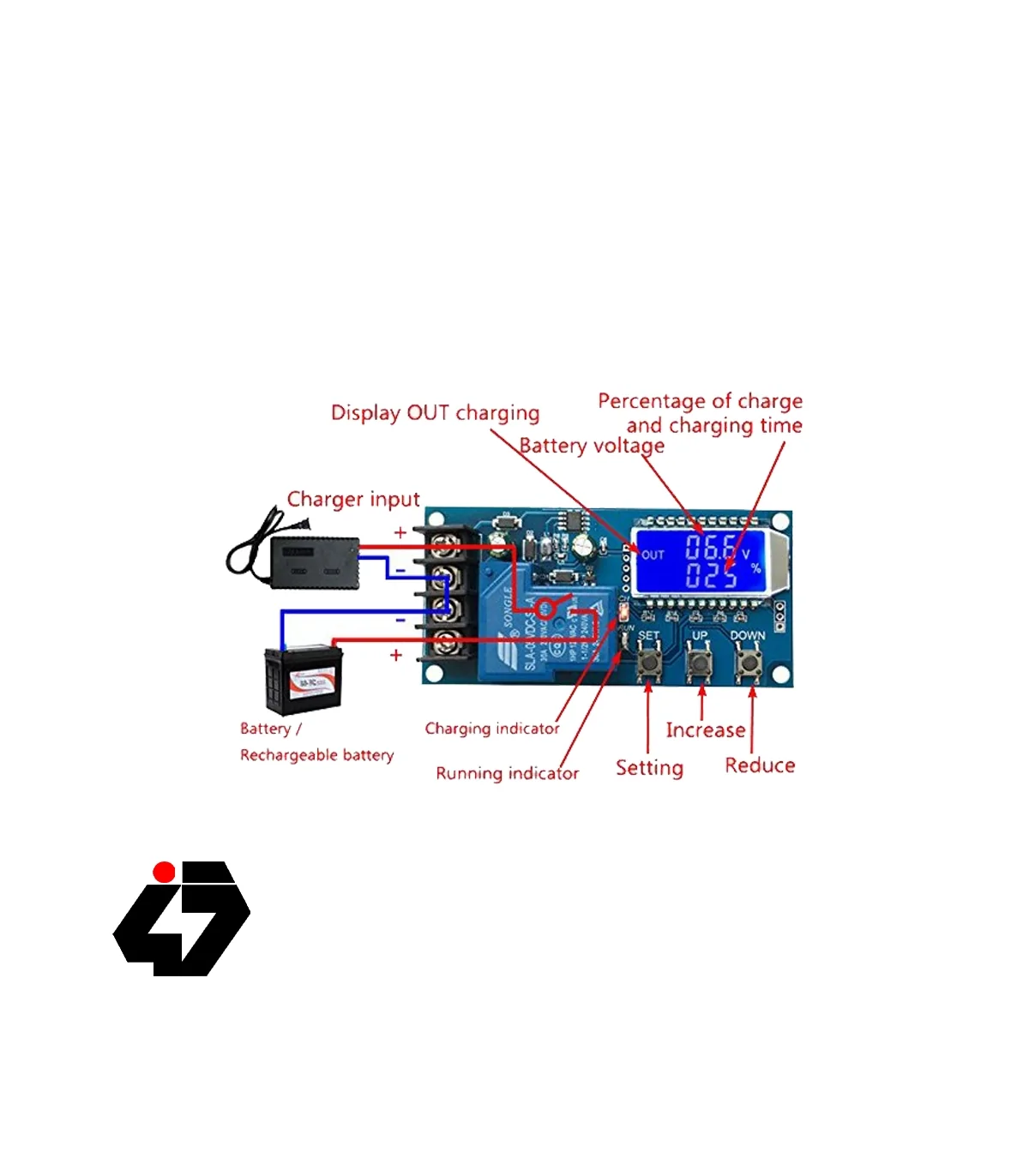

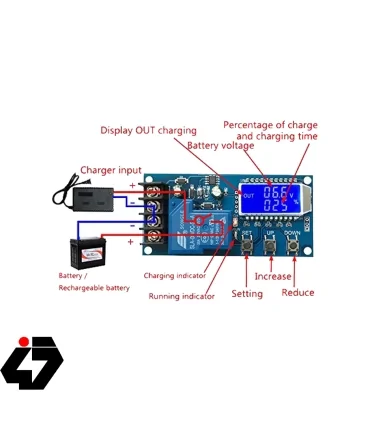

By setting the upper limit voltage UP and the lower limit voltage dn ; when the battery voltage ≤ the lower limit voltage dn , the relay is turned on, the charger starts to charge the battery; when the battery voltage ≥ the upper limit voltage UP , the relay is turned off, and an automatic charging is completed

2. Charging time control function

How to turn on time control

After entering the parameter setting, the setting parameter OP is not 0 , then the time control function is enabled. The default parameter of the OP is: -- : --h , the time control function is not enabled by default

After the time control function is turned on ( OP is not 0 ), when the battery voltage < lower limit voltage dn , the charger starts to charge the battery, and the system starts timing; during the timing, the battery voltage ≥ the upper limit voltage UP , the relay is turned off; if the battery voltage <Upper voltage, but the charging time OP time is up, the relay is off; if the OP time is up, the battery voltage is still <lower limit voltage dn , the relay remains on, the charging time control function is automatically turned off, and the H:ER flashes to remind the user, time The parameter setting is unreasonable; press any key to stop flashing

Note: Time format: 00:59 ( 00 for hours, 59 for minutes) The maximum time is 99:59 , which is 100 hours

3. Serial data upload and parameter setting function

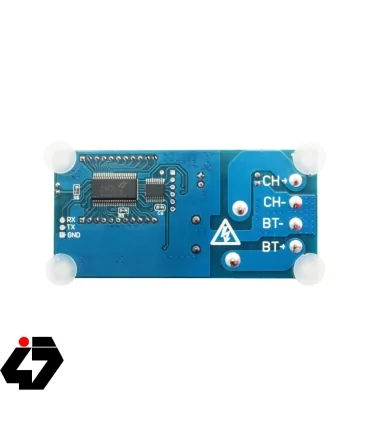

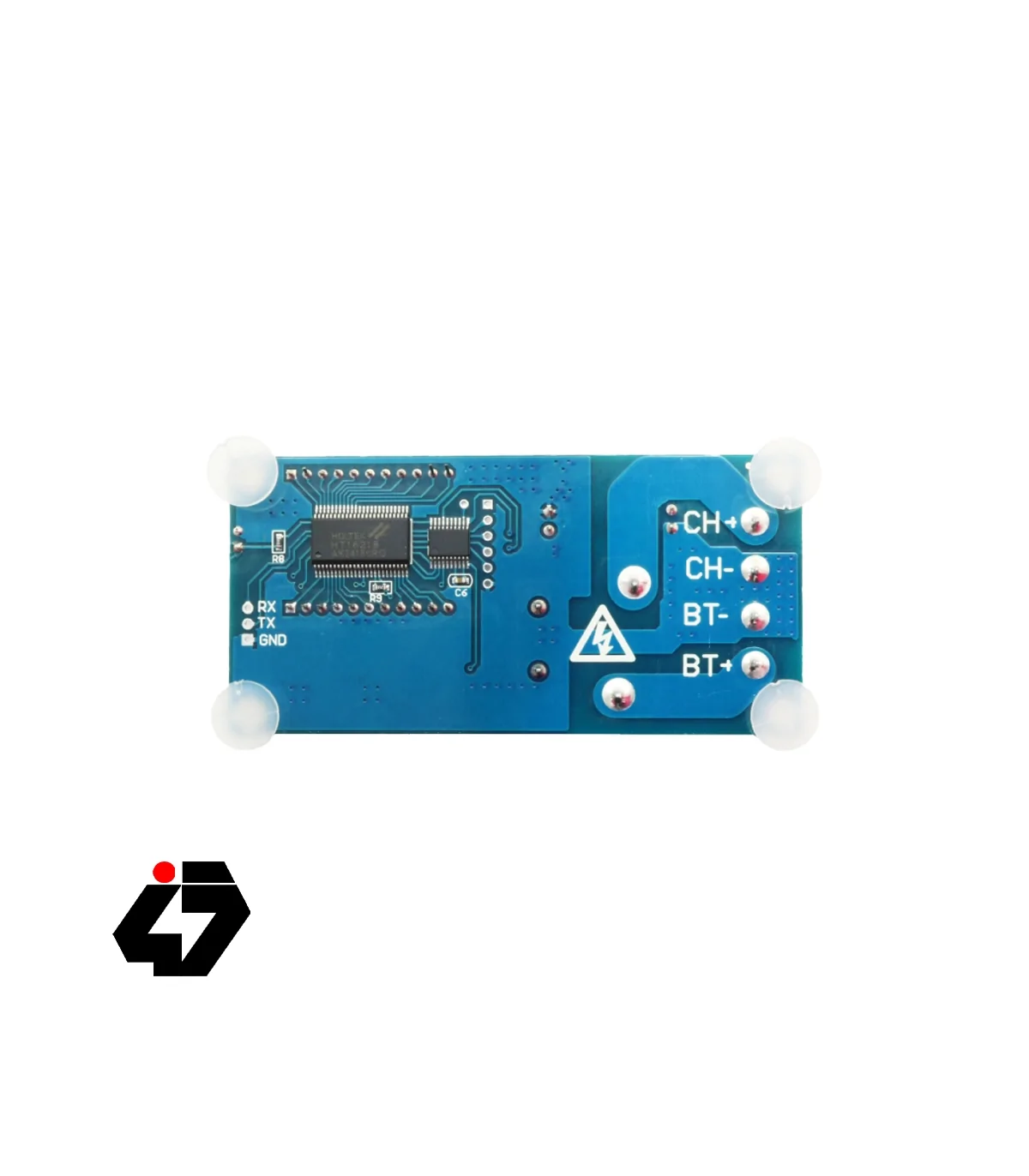

The system supports UART data upload and parameter setting function ( TTL level)

Data upload message format

Battery voltage + battery percentage + charging time + charging status 12.0V, 020%, 00:10, OP

Second, the parameter settings

a) by a long press SET key to enter the parameter setting screen, liquid crystal displays SET

b) After entering the parameter setting interface , switch the set parameters by short pressing the SET button

c) After selecting the parameters, you can use the UP/DOWN button to set, support short press, long press (rapid increase or decrease)

d) Repeat steps b) , c) if you want to set other parameters

e) After all the parameters are set, press and hold the SET button to exit and save

Third, the button function description

In the running interface (main interface)

Short press the SET button to display the currently set parameters

Short press the UP button to switch between display charging percentage and charging time

Short press the DOWN button to select the enable / disable relay enable. If the relay is enabled to turn off, it will display 'OFF' to remind you that the relay is off

Press and hold the UP button to set the status of the LCD backlight ( LP ), OFF : the backlight is always on , on : the backlight is automatically turned off after 5-10 minutes

Press and hold the SET button to enter the parameter settings

Fourth, the calculation of the voltage percentage: battery voltage / (upper limit voltage - lower limit voltage)

Five, additional features

a) Charging time record: unopened charging time control case, the product will record a full time, when entering the time display interface, blinking charging time; then exit time display primary charging interface or the opening ( the relay is turned on ) emptying time

b) Automatic parameter detection: When the parameter is set, when exiting, if the voltage lower limit dn ≥ upper limit voltage up , the system will flash “ ERR ” to indicate the alarm

c) Battery access detection: This product is attached to the battery. If the battery is not connected, the system will display “ nbE ” on the lower line to remind you
