ماژول اندازه گیری جریان و توان با ارتباط I2C

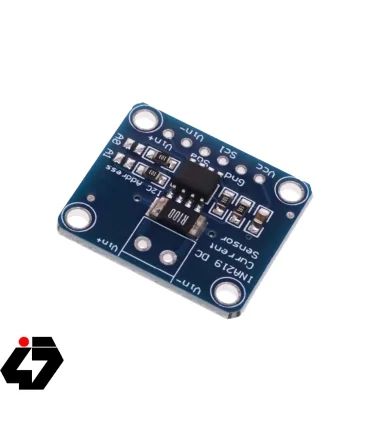

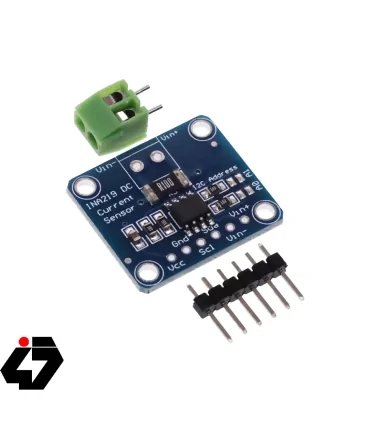

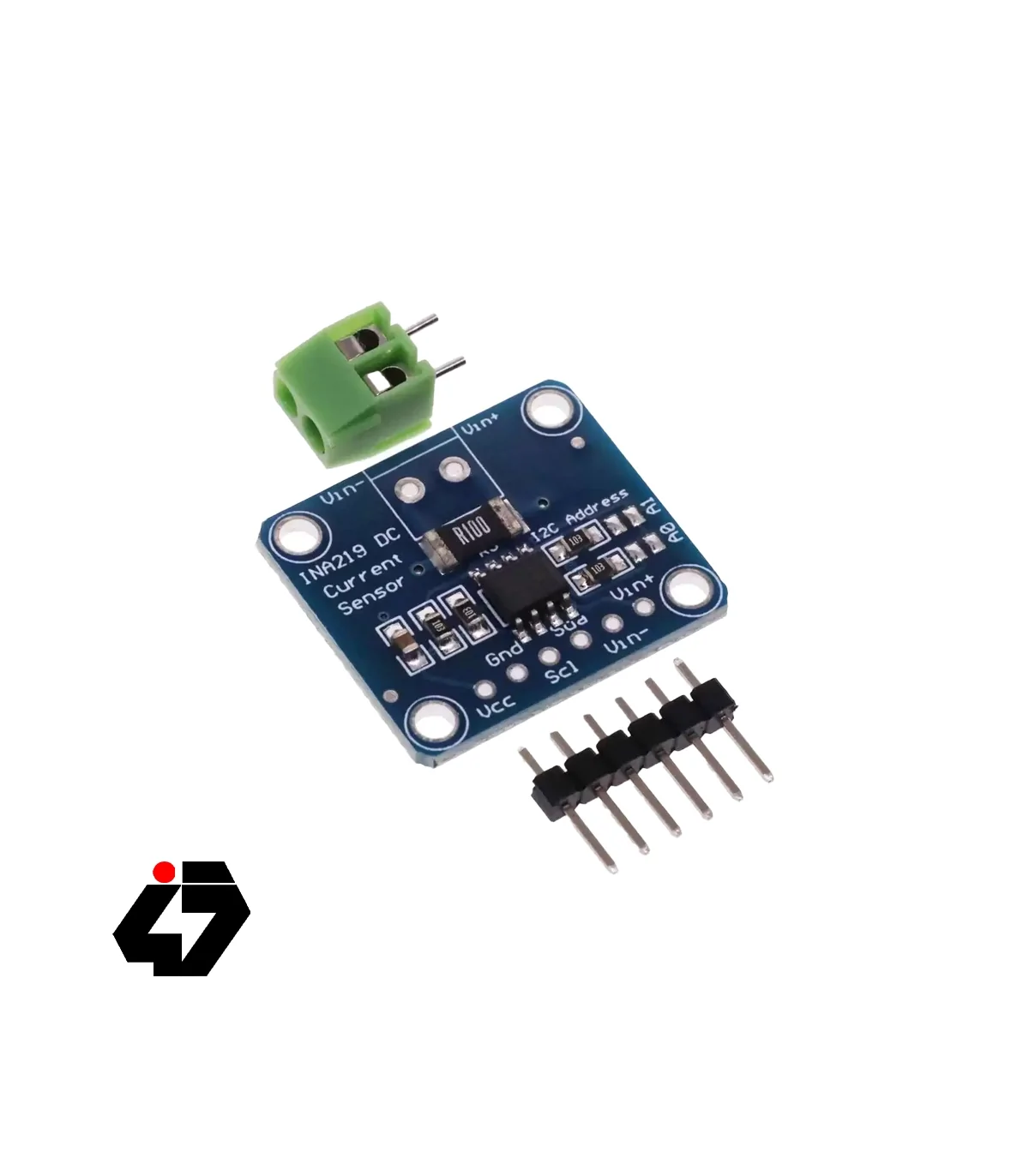

ماژول سنسور جریان INA219 یک سنسور جریان و ولتاژ مبتنی بر شیءی سنتزی است که توسط شرکت Texas Instruments تولید میشود. این ماژول برای اندازهگیری جریان و ولتاژ در سیستمهای DC (جریان مستقیم) استفاده میشود. از طریق رابط I2C، میتوانید اطلاعات اندازهگیری شده را از ماژول سنسور دریافت کنید.
INA219 دارای قابلیت اندازهگیری جریان تا 3.2 آمپر و ولتاژ تا 26 ولت است. با استفاده از این سنسور، میتوانید میزان جریان مصرفی یک قطعه الکترونیکی یا یک بخش مشخص از سیستم را اندازهگیری کنید.
همچنین، INA219 قابلیت اندازهگیری توان مصرفی نیز دارد.با استفاده از این ماژول، میتوانید برنامههای کاربردی متنوعی را پیادهسازی کنید، مانند اندازهگیری جریان مصرفی دستگاههای الکترونیکی، مانیتورینگ مصرف انرژی، کنترل و مدیریت توان، اندازهگیری ولتاژ و جریان در باتریها و سیستمهای خورشیدی و غیره.با توجه به قابلیتهای متعدد INA219، این ماژول در پروژههای الکترونیکی و رباتیک، سیستمهای صنعتی، سیستمهای انرژی پایدار و بسیاری از سیستمهای الکترونیکی دیگر استفاده میشود.

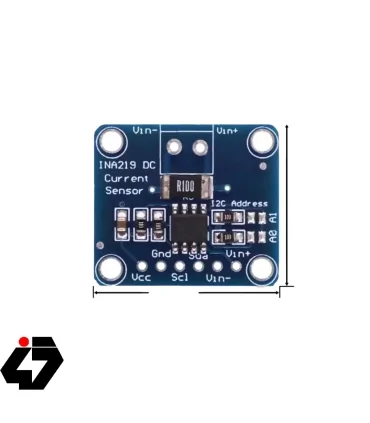

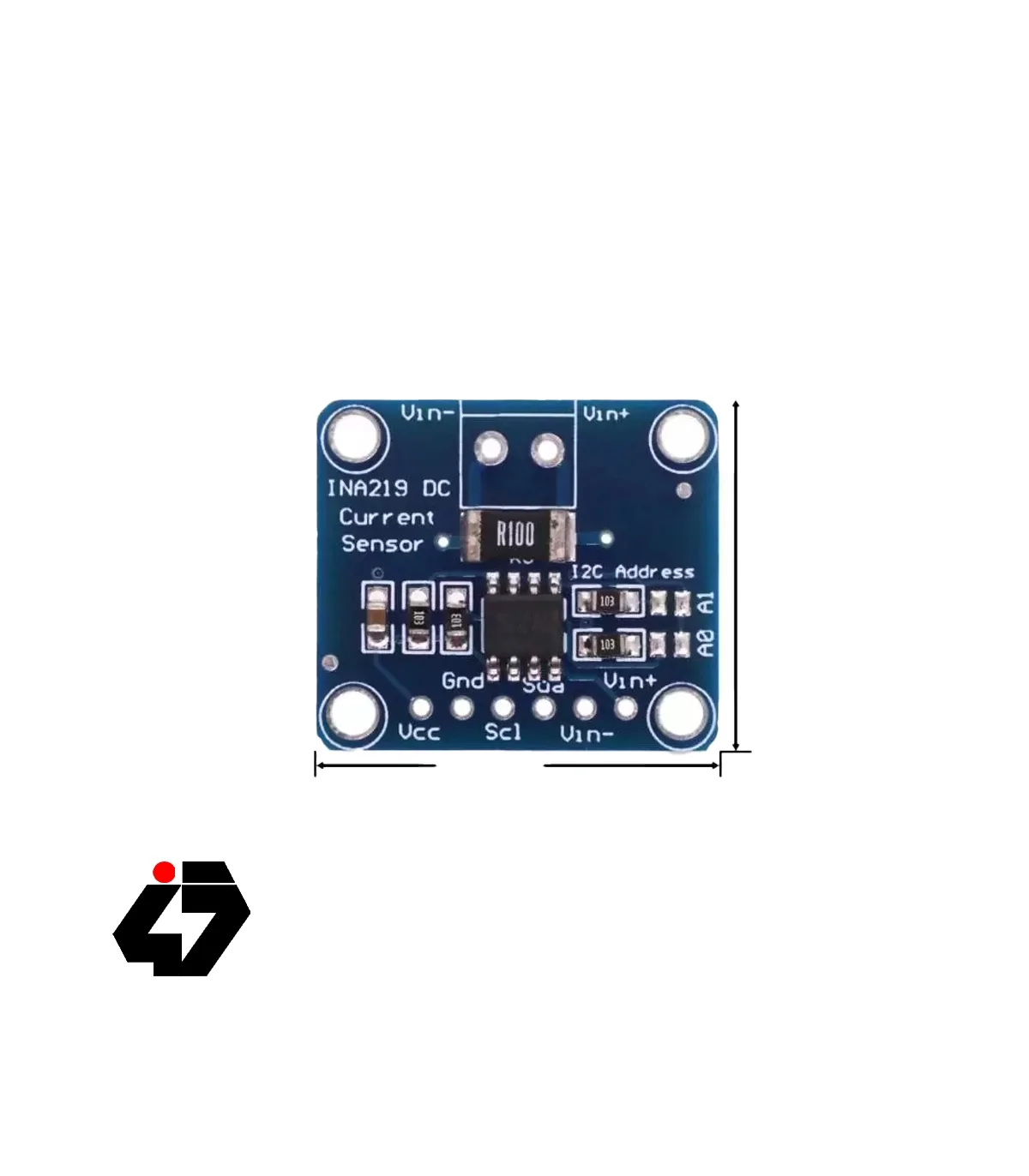

بررسی پایه های ماژول جریان INA219
VCC: این پایه برای اتصال به منبع تغذیه با ولتاژ 3.3 ولت یا 5 ولت استفاده میشود. با اتصال این پایه به منبع تغذیه، ماژول INA219 به برق تغذیه میشود.
GND: این پایه برای اتصال به پایه زمین (منفی) منبع تغذیه استفاده میشود. اتصال صحیح این پایه ضروری است تا ماژول INA219 با سیستم به درستی عمل کند.
SDA: این پایه برای اتصال به خط داده سریال I2C استفاده میشود. I2C یک رابط ارتباطی است که برای ارتباط بین میکروکنترلر و سنسورها یا دستگاههای دیگر استفاده میشود. اطلاعات اندازهگیری شده توسط INA219 از طریق این پایه به میکروکنترلر ارسال میشود.
SCL: این پایه برای اتصال به خط ساعت سریال I2C استفاده میشود. خط ساعت مشخص میکند که کدام دستگاه باید در زمانی خاص اطلاعات را ارسال یا دریافت کند.
VIN+ (Vin Positive): این پایه برای اتصال به منبع تغذیه مثبت (3.3 ولت یا 5 ولت) مورد استفاده قرار میگیرد. در واقع، این پایه برق ورودی مثبت ماژول INA219 است.
VIN- (Vin Negative): این پایه برای اتصال به پایه زمین (منفی) منبع تغذیه استفاده میشود. اتصال صحیح این پایه نسبت به منبع تغذیه و سیستم ضروری است.
مشخصات
- ولتاژ ورودی ( کاری )
- 3.3 ولت و 5 ولت
- پشتیبانی از
- کالیبراسیون داخلی برای دقت بیشتر در اندازهگیری
- محدوده ولتاژ
- 0 تا 26 ولت
- محدوده جریان اندازهگیری
- ±3.2 آمپر
- دقت اندازهگیری ولتاژ
- 1 میلیولت
- دقت اندازهگیری جریان
- 0.8 میلیآمپر
- دقت اندازهگیری توان
- 0.8 میلیوات
