برد توسعه NodeMCU با تراشه ESP8266 و نمایشگر OLED

برد توسعه NodeMCU با نمایشگر OLED دارای هسته وایفای ESP8266 و مبدل CP2102

ادامه مطلبShow less
410,000 تومان بدون مالیات
مرجع:
473011012801
دوست داشتن0
اضافه به مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
توضیحات

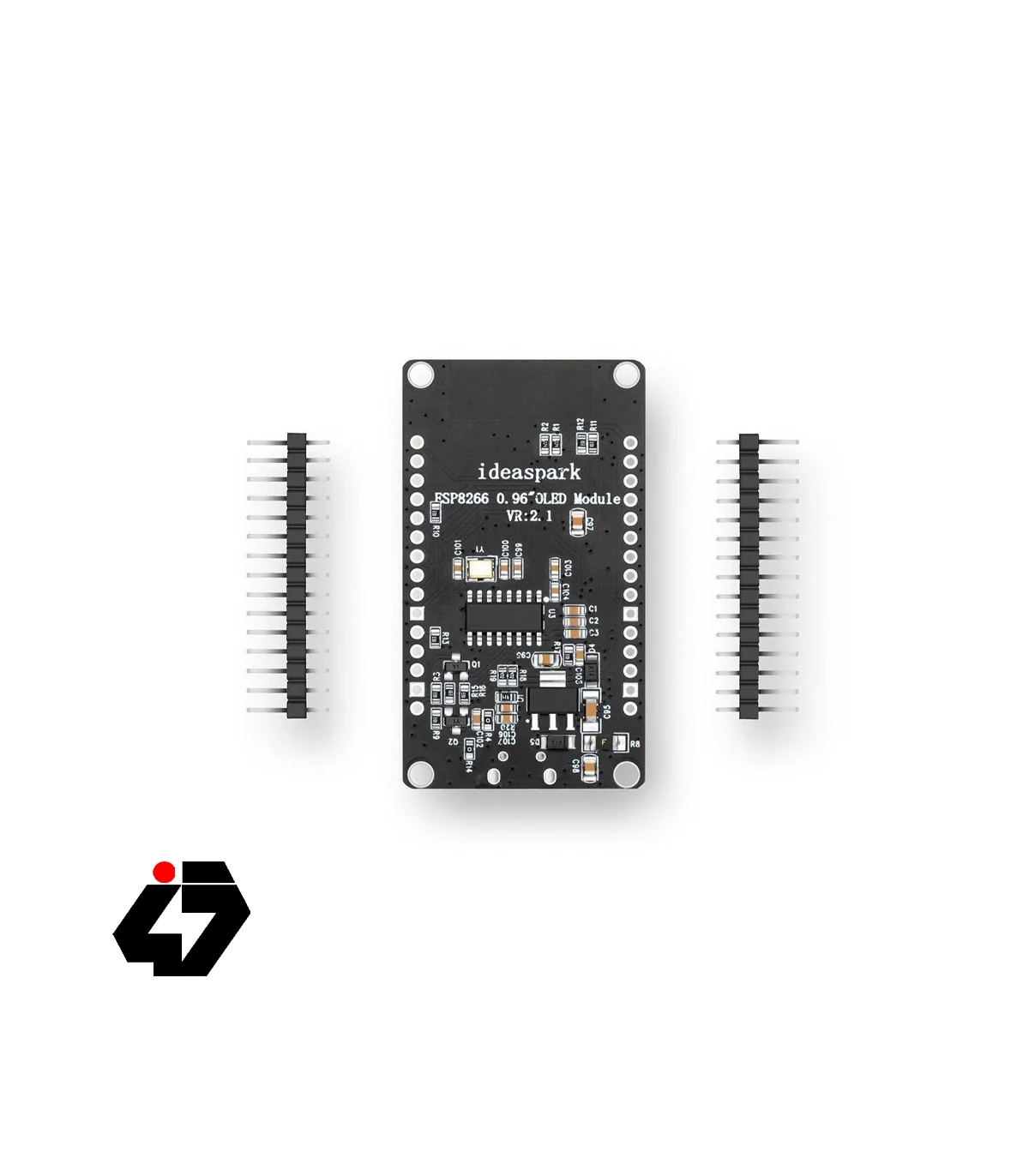

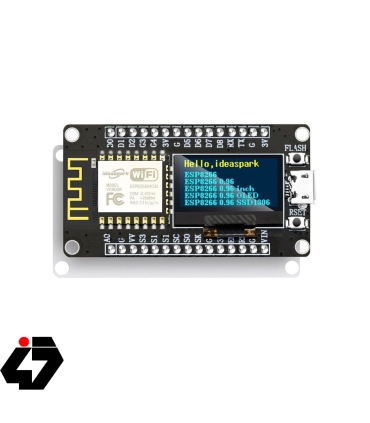

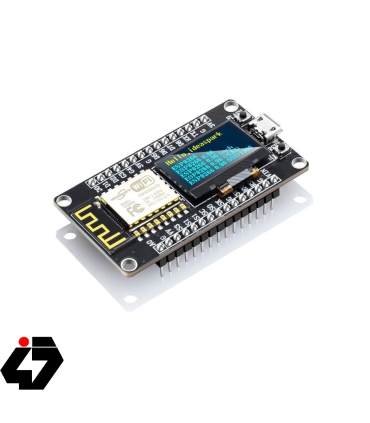

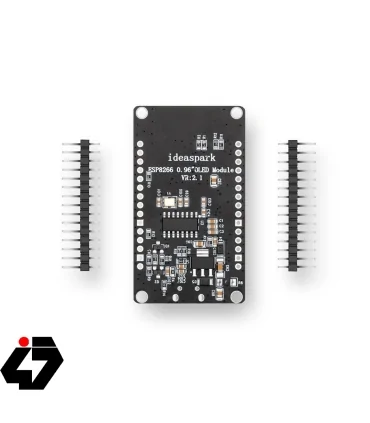

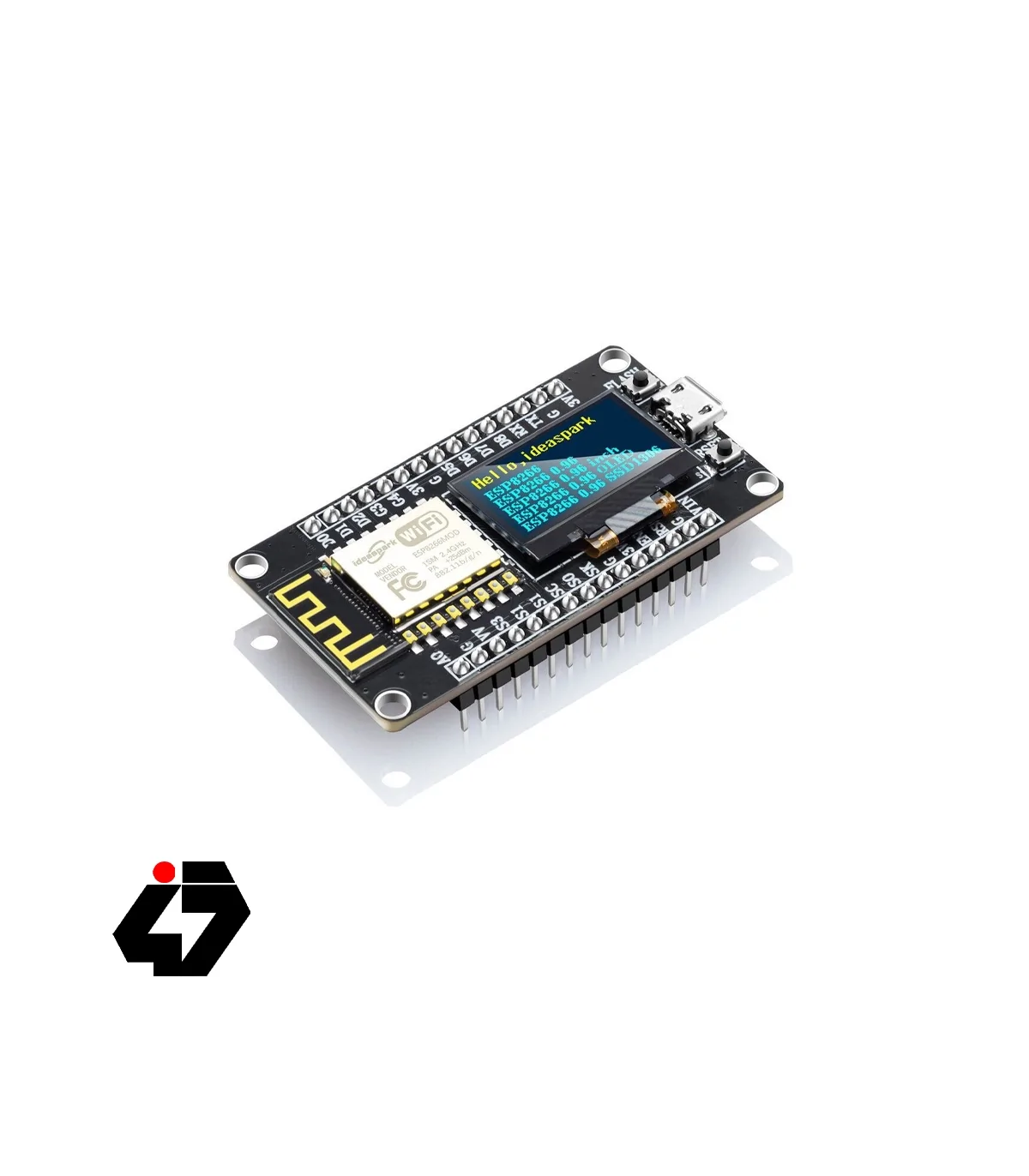

این برد دارای یک پورت Micro USB، دو دکمه برای FLASH و RESET است، یک ماژول کامل یکپارچه ESP8266 با آنتن، و همچنین یک صفحه نمایش 0.96 اینچی OLED است که به طور دائم به برد متصل شده است.

معرفی برد توسعه NodeMCU با تراشه ESP8266 و نمایشگر OLED

این تقریباً تمام اجزای ضروری است که برای ساخت ابزارهای داده API خود، که قبلاً روی برد نصب شده و برای برنامه‌نویسی آماده هستند، نیاز دارید. این ماژول می‌تواند از طریق Arduino IDE و NodeMCU LUA برنامه ریزی شود. با کامل بودن کتابخانه‌ها و بسته‌های نرم افزاری موجود به صورت آنلاین، آن را به یکی از کاربر پسندترین بردهای موجود تبدیل کرده است.

کاربردها NodeMCU :

تراشه ESP8266 یک تراشه کوچک و کارآمد است که برای اتصال به اینترنت و انجام کارهایی مانند کنترل دستگاه های خانگی از راه دور و جمع آوری اطلاعات از سنسورها استفاده می شود. یکی از برنامه های کاربردی برای تراشه ESP8266، استفاده از آن در NodeMCU است. NodeMCU یک برد توسعه است که از تراشه ESP8266 استفاده می کند و قابلیت اتصال به اینترنت و برنامه نویسی با زبان Lua را داراست.

یکی از مزایای استفاده از برد NodeMCU با تراشه ESP8266، این است که برای برنامه نویسی نیازی به استفاده از میکروکنترلر دیگری مانند Arduino نیست، بلکه با استفاده از یک کابل USB می توان آن را به کامپیوتر متصل کرد و برنامه را به راحتی بر روی برد بارگذاری کرد.

از دیگر قابلیت های NodeMCU، پشتیبانی از نمایشگر OLED است. نمایشگر OLED یک نوع نمایشگر الکترونیکی است که در آن هر پیکسل توسط یک دیود الکترولومینسانسی تشکیل شده است. این نمایشگرها بسیار روشن و واضح هستند و برای نمایش اطلاعات کوچک مانند متن و عدد بسیار مناسب هستند.

استفاده از یک نمایشگر OLED با NodeMCU بسیار ساده است. با استفاده از کتابخانه های مناسب، می توانید اطلاعات را به نمایشگر OLED ارسال کنید و آنها را نمایش دهید. برای مثال، می توانید دمای محیط را با استفاده از یک سنسور دما اندازه گیری کنید و آن را روی نمایشگر OLED نمایش دهید.





Introduction

One AD inputs. Micro USB inputs. One programmable LED (D0).

Integrated 18650 battery charging and discharging system.

One switch controls whether the 18650 battery is powered or not.OLED's SDA and SCL connect to the D1 pin and the D2 pin respectively.

The five buttons are controlled by FLATH, RSET, D5, D6, and D7 respectively.

 The 5 Digital pins can configure the write/read/interrupt/PWM/I2C/one-wire supported separately.

Operation and NodeMCU consistent, adding a programmable LED, you can use GPIO16 to control, display 8266 running status and other functions. Integrated OLED and five-button, more convenient for development.

The design concept originates from the open-source project NodeMCU, and the development board integrates 18650 charging and discharging systems with charging and discharging protection.

At the same time, an OLED and five directional buttons are integrated to facilitate the development.

Manual measuring, please allow a 1 ~ 5 mm error.

This product does not contain 18650 batteries. If the battery is in the wrong direction, the charging chip will be destroyed. Please do not burn the program during charging. When you burn the program, please unplug the battery and verify the switch is in ON position.

Recommend the use of 5V 500mA charging charger, more than 5V 1A there will be fever, does not affect the normal work, but in the process of charging chip do not touch or carry, the measured charge charging will rise to about 60 degrees with the diode chip, no heat during normal working hours, rest assured to carry.



Specification



Charging Protection: Yes

Discharge Protection:Yes

Compatible With Arduino Compatible With NodeMCU

Wide Voltage Input Range: 5V~12V

Charge Current:500 mA

Size(L*W*H):102 x 30 x 20 mm

Display Size: 0.96 Inch



Package Includes

1 x ESP8266 OLED NodeMCU with Battery Holder

1 x 10Pin Header

(Note: the 18650 ba
